Instalacja głośników
Określ system głośnikowy w zależności od liczby posiadanych głośników i zamontuj każdy z głośników oraz subwoofer w pomieszczeniu odsłuchowym.
Instalacja głośników jest wyjaśniona na przykładzie typowej instalacji.
|
FL/FR (Przedni |
Ustaw FRONT lewy i prawy głośnik w jednakowej odległości od głównej pozycji odsłuchowej. Odległość między obydwoma zestawami głośnikowymi a telewizorem również powinna być jednakowa. |
|
C (Środkowy |
Umieść głośnik CENTER z przodu i pośrodku telewizora, pomiędzy przednimi głośnikami lewym i prawym. |
|
SL/SR (Głośnik |
Ustaw głośniki SURROUND lewy i prawy w równej odległości na lewo i prawo od głównej pozycji odsłuchowej. Jeśli nie posiadasz tylnych głośników surround, przesuń głośniki surround nieco w tył w stosunku do pozycji odsłuchowej. |
|
SBL/SBR(Głośnik tylny surround lewy/prawy): |
Ustaw głośniki SURROUND BACK lewy i prawy w równej odległości na lewo i prawo od głównej pozycji odsłuchowej i bezpośrednio za główną pozycją odsłuchową. W przypadku korzystania z jednego tylnego głośnika surround (SB) ustaw go bezpośrednio za pozycją odsłuchową. |
|
FHL/FHR (Przednie |
Ustaw górne głośniki FRONT HEIGHT lewy i prawy na zewnątrz głównych głośników lewego i prawego. Zamontuj je tak blisko sufitu jak to możliwe i skieruj je w stronę pozycji odsłuchowej. |
|
SW 1/2 (Subwoofer) : |
Ustaw SUBWOOFER w dogodnym miejscu w pobliżu głośników przednich. |
To urządzenie jest zgodne z Dolby Pro Logic
z link, który oferuje szersze i głębsze odczucie otaczania przez dźwięk.
W celu użycia dekodera Dolby Pro Logic z, zainstaluj przednie głośniki górne.

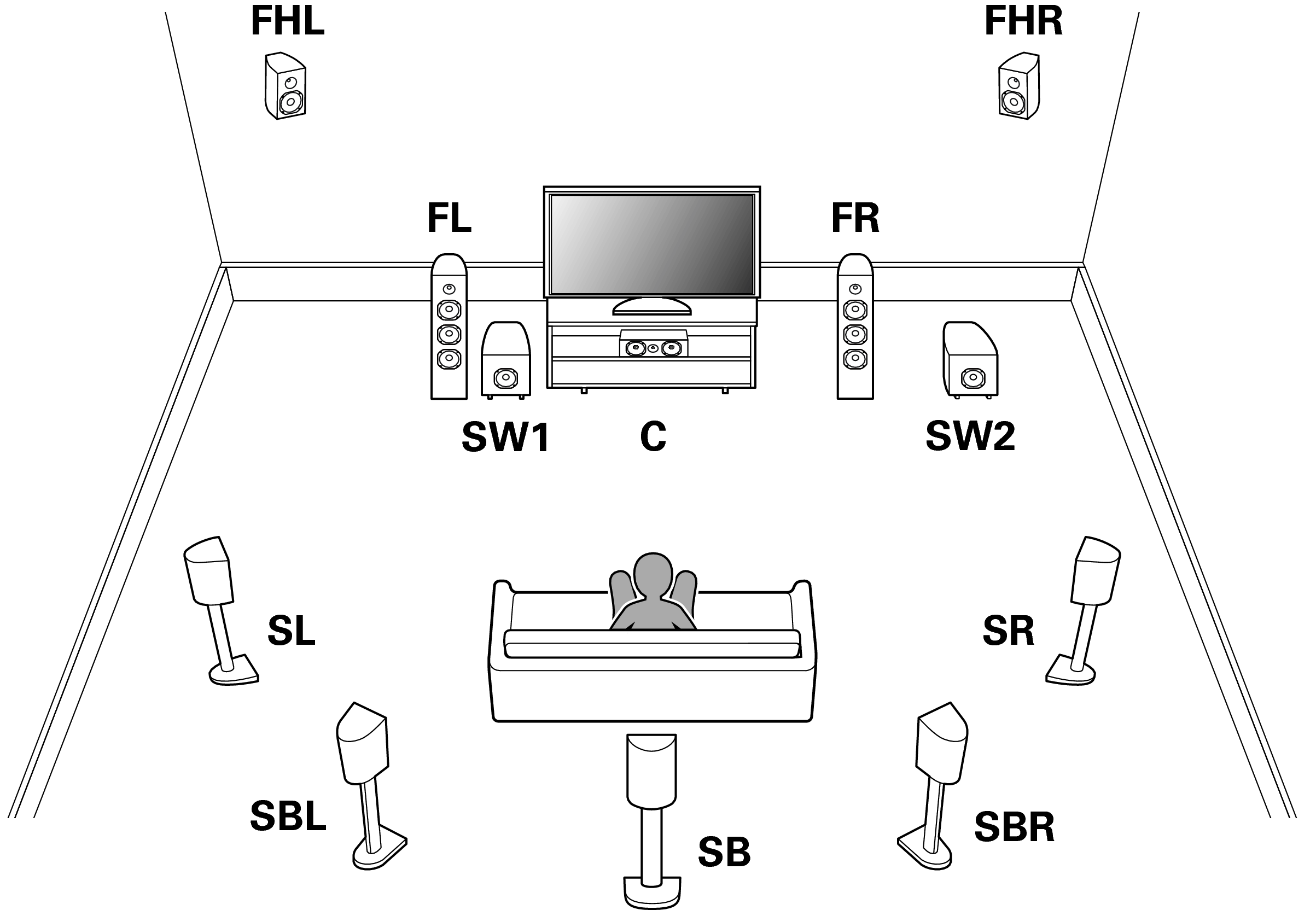

Poniższą ilustrację należy potraktować jako przykład sposobu podłączenia każdego głośnika. Wysokość nie musi być dokładnie taka sama.

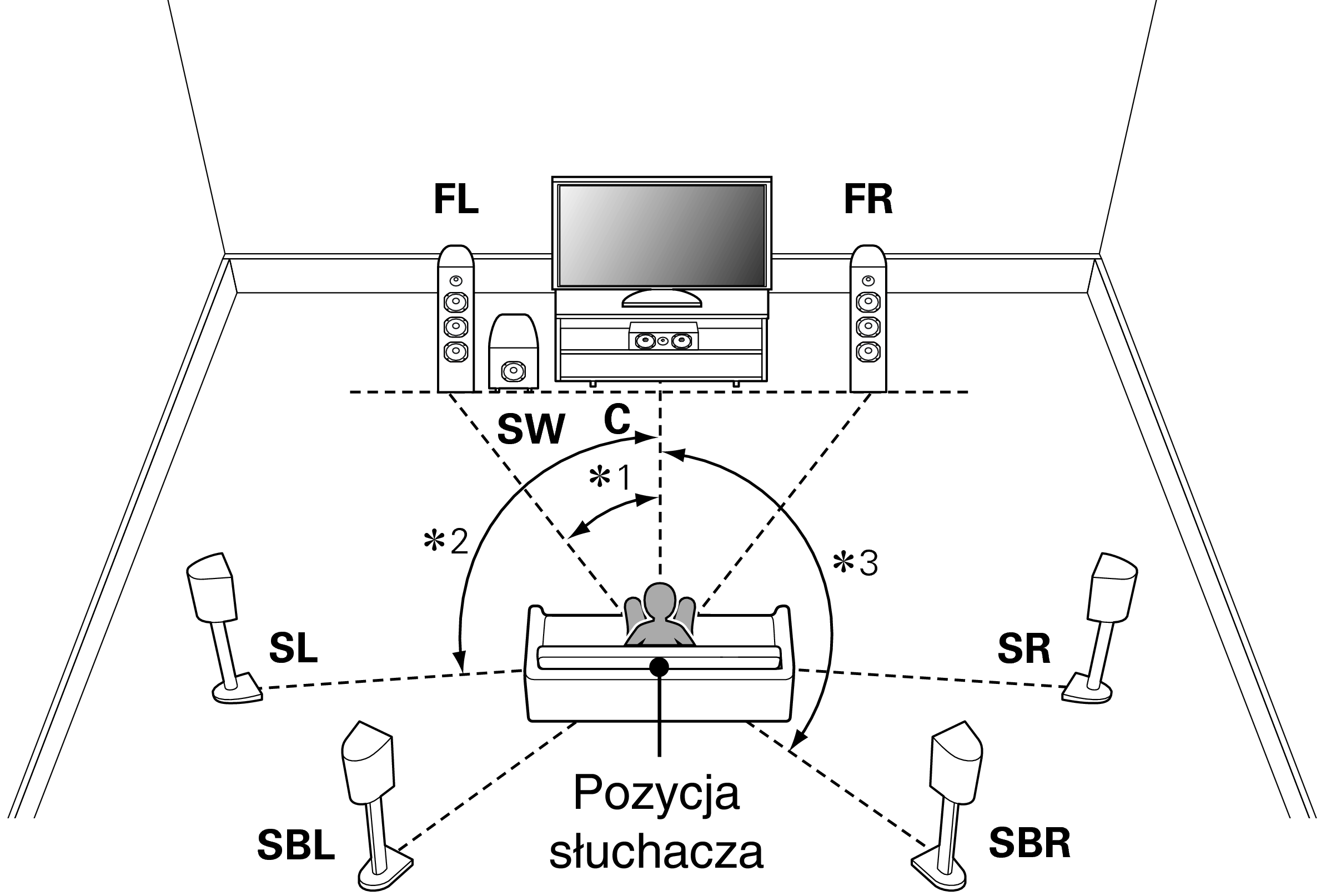

W przypadku montażu głośników 7.1-kanałowych z tylnymi głośnikami surround
∗1:22° - 30° ∗2:90° - 110° ∗3:135° - 150°
W przypadku korzystania z jednego tylnego głośnika surround ustaw go bezpośrednio za pozycją odsłuchową.

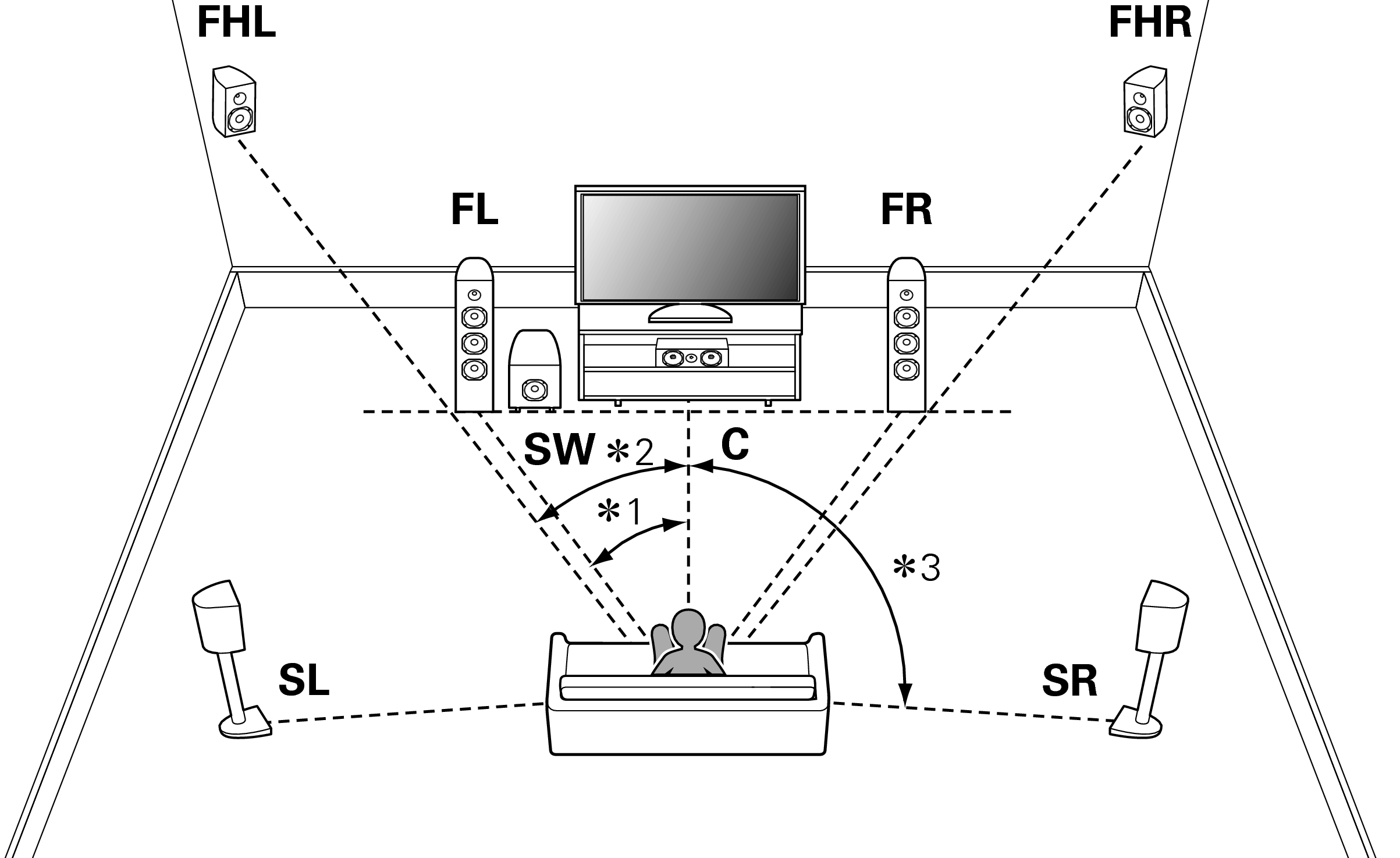

W przypadku montażu głośników 7.1-kanałowych z przednimi głośnikami górnymi
∗1:22° - 30° ∗2:22° - 45° ∗3:90° - 110°

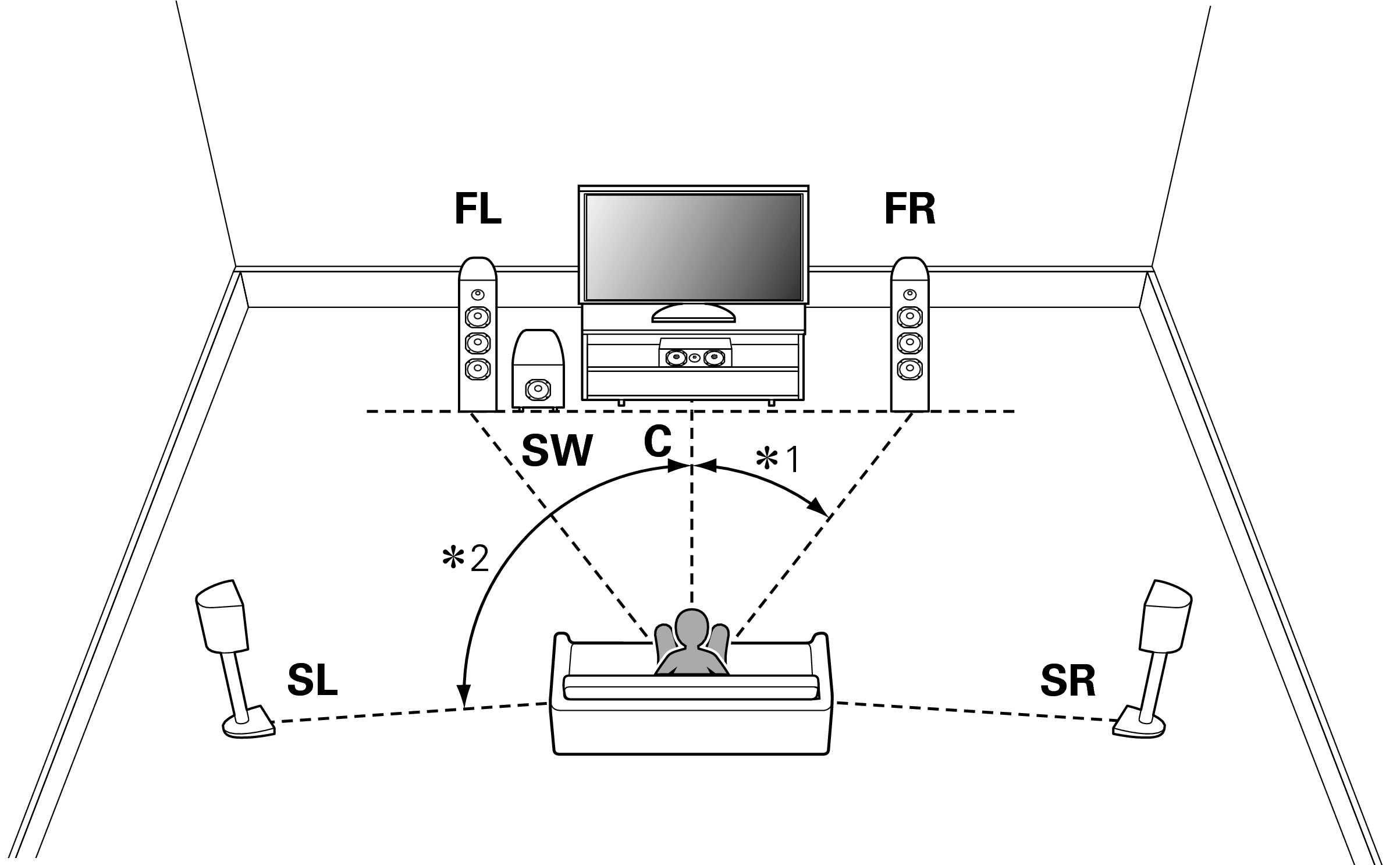

W przypadku, gdy zainstalowano głośniki 5.1-kanałowe
∗1:22° - 30° ∗2:120°
