Podłączenie głośników
Teraz podłączamy do amplitunera głośniki zamontowane w pomieszczeniu.
W tej części omówiony zostanie typowy przykład podłączenia głośników do amplitunera.
UWAGA
Przed przystąpieniem do podłączania głośników odłącz wtyczkę zasilania z gniazda sieciowego. Wyłącz również subwoofer.
Podłącz w taki sposób, aby gołe kabli głośnikowych nie wystawały z gniazda głośnika. Jeśli gołe przewody dotkną tylnego panelu lub nastąpi zwarcie pomiędzy żyłami + oraz -, to może zadziałać układ zabezpieczający urządzenia. (Układ zabezpieczającylink)
Nie wolno dotykać styków głośnikowych, gdy włączone jest zasilanie. Mogłoby to doprowadzić do porażenia prądem elektrycznym. Gdy uruchomiony jest “Kreator ustawień” (strona 8 oddzielnego podręcznika “Skrócona instrukcja obsług”), w celu połączenia urządzenia należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie “Kreator ustawień”. (Podczas pracy programu “Kreator ustawień” na złączach głośnika nie jest obecne napięcie).
Należy użyć głośników (zestawów głośnikowych), z których każdy ma impedancję od 4 do 16 Ω/ohm.
UWAGA
Przeprowadź następujące ustawienia podczas używania głośnika o impedancji 4 – 6 Ω/ohm.
Naciśnij i przytrzymaj przez około 3 sekundy na urządzeniu głównym przyciski ZONE2 SOURCE i STATUS.
Na wyświetlaczu pojawi się “Video Format < PAL>”.
Dwukrotnie naciśnij DIMMER na urządzeniu głównym.
Na wyświetlaczu pojawi się “Sp.Imp. <8ohms>”.
Naciśnij TUNER PRESET CH + lub TUNER PRESET CH - na urządzeniu głównym, aby wybrać impedancję.
|
6ohms: |
Należy wybrać, gdy impedancja któregokolwiek z podłączonych głośników wynosi 6 Ω/ohm. |
|
4ohms: |
Należy wybrać, gdy impedancja któregokolwiek z podłączonych głośników wynosi 4 Ω/ohm. |
Aby zakończyć wprowadzanie ustawień, naciśnij przycisk STATUS na amplitunerze.
Podłączanie kabli głośnikowych
Sprawdź, czy złącza lewego (L) i prawego (P) kanału głośników zostały prawidłowo podłączone do tego urządzenia oraz czy została zachowana odpowiednia polaryzacja przewodów: + (czerwony) i – (czarny).
Usuń około 10 mm izolacji z końcówki kabla głośnikowego, a następnie skręć druty kabla razem lub zamontuj odpowiedni styk głośnikowy.
Odblokuj gniazdo głośnikowe przekręcając je w lewo.
Wsuń rdzeń przewodu w gniazdo głośnikowe do samego końca.
Zaciśnij gniazdo głośnikowe przekręcając je w prawo.

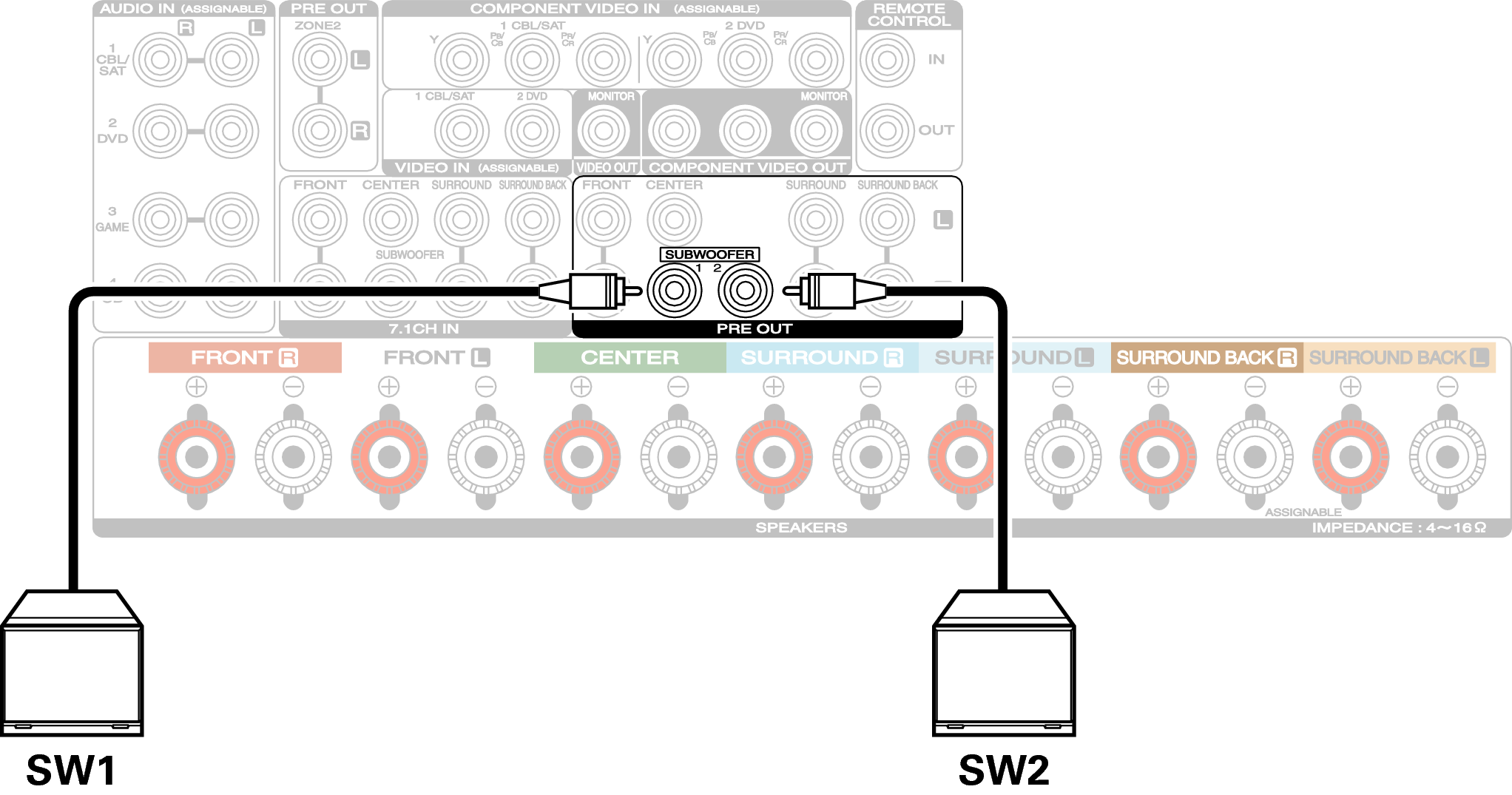

Podłączanie subwoofera
Do podłączenia subwoofera używaj kabla głośnikowego. Do tego urządzenia można podłączyć dwa subwoofery.
Z obydwu gniazd subwoofera wysyłany jest ten sam sygnał.
Informacja dotycząca etykiety kabli głośnikowych (dołączona do zestawu) ułatwiającej identyfikację kanałów
Znajdujący się z tyłu urządzenia panel kanałów z zaciskami głośnikowymi jest oznaczony różnymi kolorami ułatwiającymi identyfikację poszczególnych kanałów.
|
Gniazda głośników |
Kolor |
|---|---|
|
FRONT L |
Biały |
|
FRONT R |
kolor czerwony |
|
CENTER |
kolor zielony |
|
SURROUND L |
Jasnoniebieski |
|
SURROUND R |
Niebieski |
|
SURROUND BACK L |
Beżowy |
|
SURROUND BACK R |
Brązowy |
|
SUBWOOFER |
Czarny |

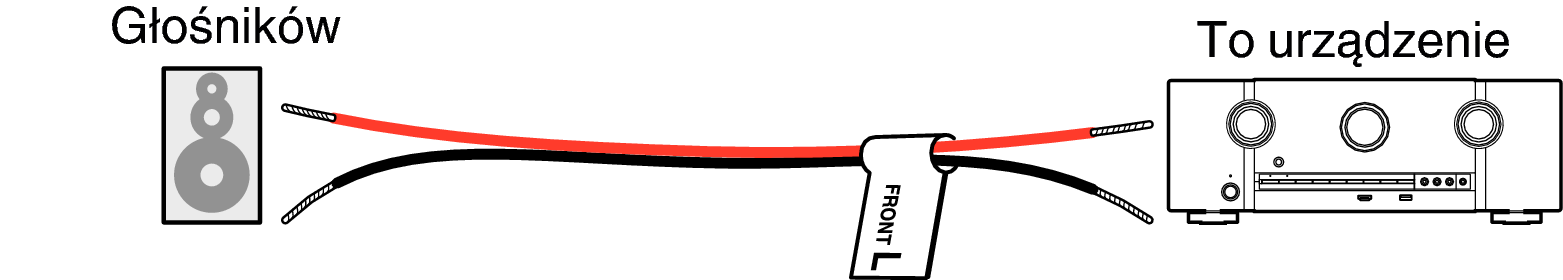

Załóż etykietę głośników dla każdego kanału na odpowiedni kabel zgodnie z ilustracją.
Korzystając z powyższej tabeli, należy założyć etykietę na każdy przewód głośnikowy.
Następnie wykonaj połączenia tak, aby kolor zacisków głośnikowych był zgodny z kolorem etykiety na kablu głośnikowym.
Mocowanie etykiety kabla głośnikowego
