スピーカーの構成と“アンプの割り当て”の設定
本機は7チャンネルのパワーアンプを内蔵しています。基本となる5.1チャンネルシステムのほかに、“アンプの割り当て”こちらの設定を変更することで、7.1チャンネルシステム、バイアンプ接続、マルチゾーン再生用の2チャンネルシステムなど、さまざまなスピーカーシステムを構築できます。
設置するスピーカー構成や部屋の数に合わせて、“アンプの割り当て”こちらの設定をおこなってください。
|
各ゾーンで再生するスピーカー |
“アンプの割り当て”の設定 |
接続のページ |
|
|---|---|---|---|
|
メインゾーン |
ゾーン2 |
||
|
5.1チャンネル |
使用しない |
サラウンドバック（お買い上げ時の設定） |
|
|
7.1チャンネル（サラウンドバック） |
使用しない |
サラウンドバック（お買い上げ時の設定） |
|
|
7.1チャンネル（フロントハイト） |
使用しない |
フロントハイト |
|
|
5.1チャンネル（フロントスピーカーのバイアンプ接続） |
使用しない |
Bi-Amp |
|
|
5.1チャンネル+2台目のフロントスピーカー |
使用しない |
Front B |
|
|
5.1チャンネル |
2チャンネル |
ZONE2 |
|
スピーカー構成によって、選択できるサウンドモードが異なります。対応しているサウンドモードについては、「サウンドモードとチャンネル出力の関係」こちらをご覧ください。
標準的な構成と接続
5.1チャンネル
サラウンドの基本となる5.1チャンネルのシステムです。
対応しているサウンドモードの代表として、Dolby Pro Logic
があります。
7.1チャンネル（サラウンドバック）
基本となる5.1チャンネルのシステムに、サラウンドバックスピーカーを使用した7.1チャンネルのサラウンドシステムです。
対応しているサウンドモードの代表として、Dolby Pro Logic xがあります。
サラウンドバックスピーカーを1本だけ使用する場合は、SURROUND BACKのL端子に接続してください。
7.1チャンネル（フロントハイト）
基本となる5.1チャンネルのシステムに、フロントハイトスピーカーを使用した7.1チャンネルのサラウンドシステムです。
対応しているサウンドモードの代表として、Dolby Pro Logic zがあります。
応用的な構成と接続

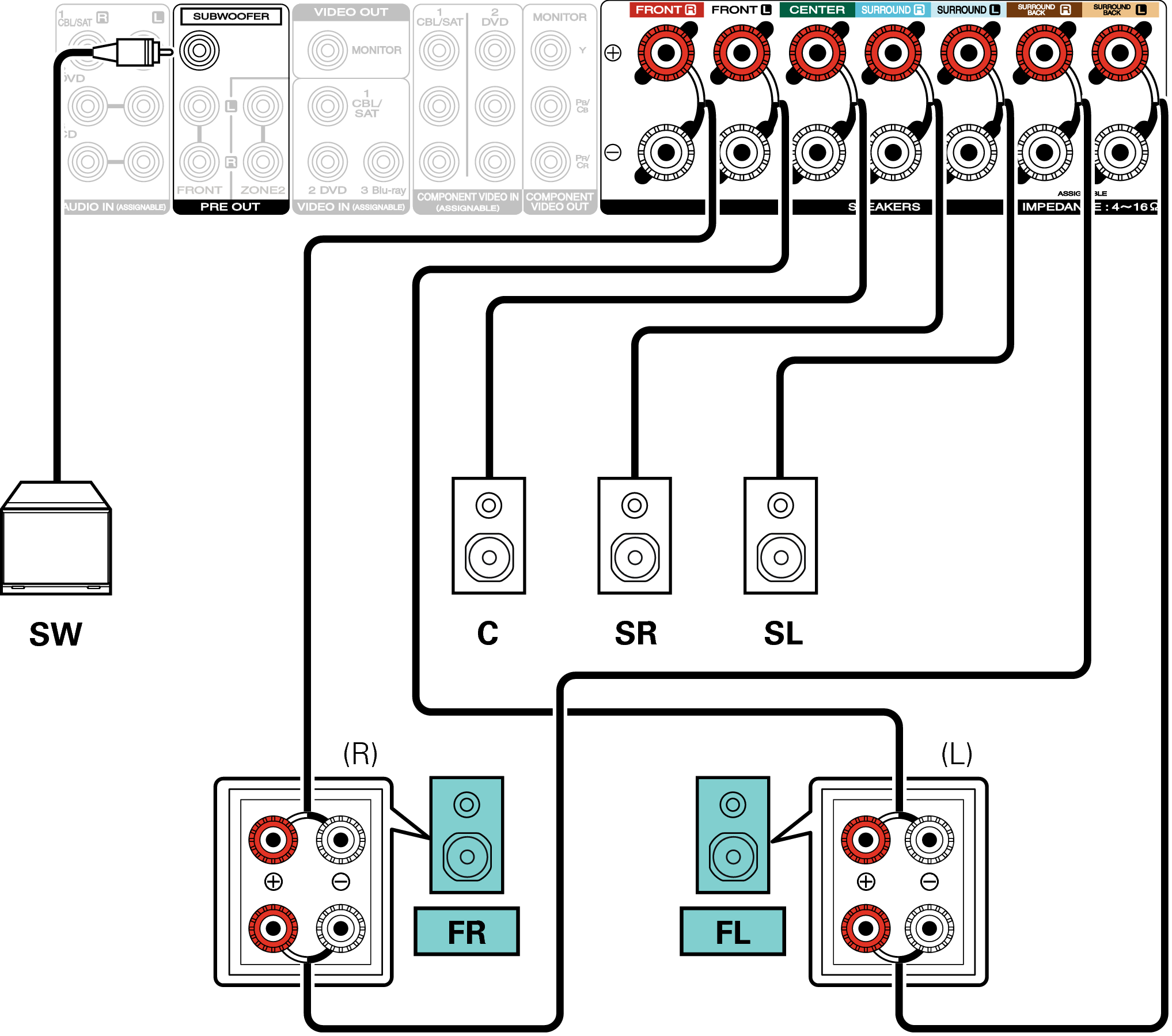

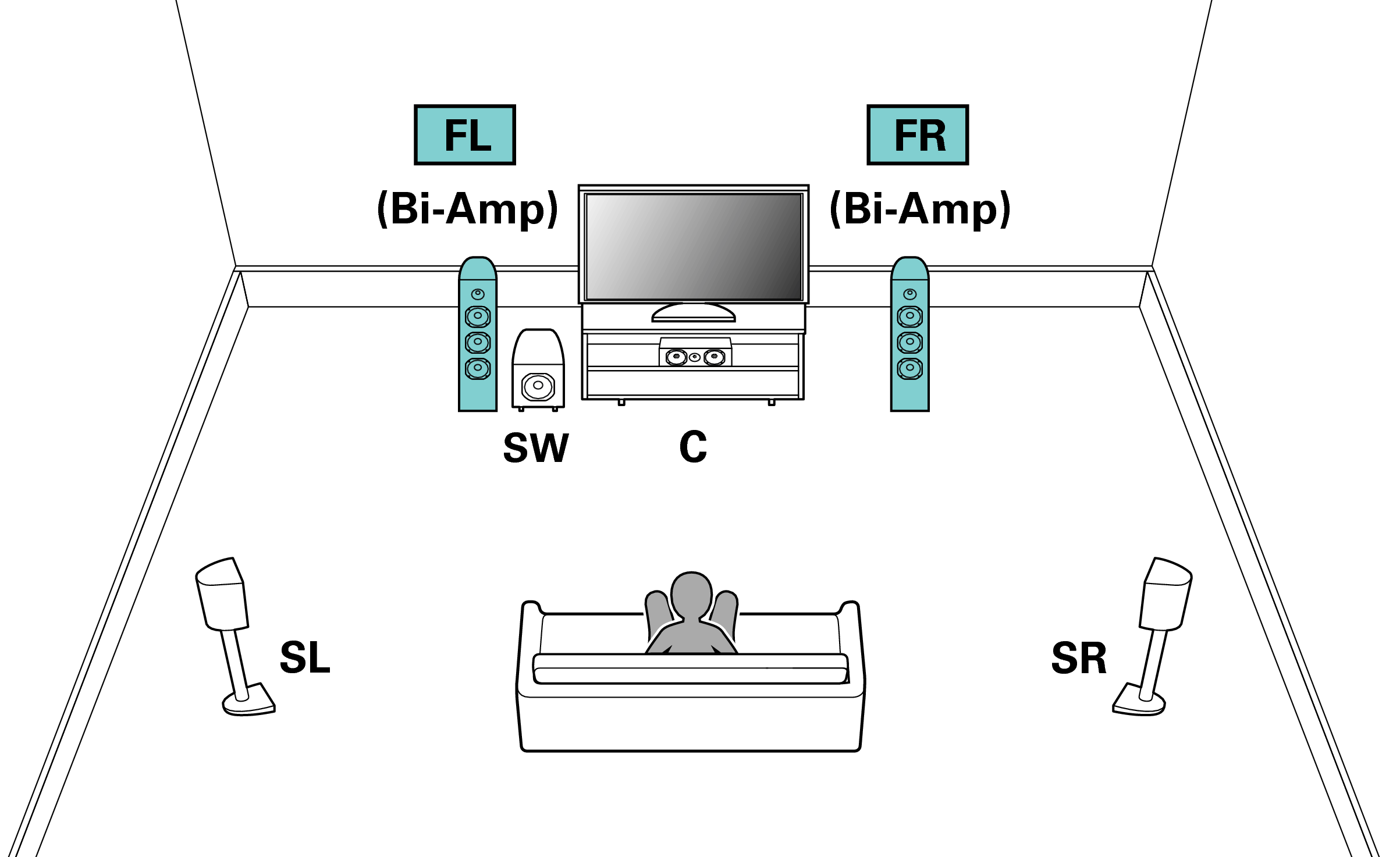

5.1チャンネル（フロントスピーカーのバイアンプ接続）
バイアンプ対応スピーカーのツィーター用端子とウーハー用端子に、別々のアンプを接続する方法です。これによりウーハーの逆起電力（出力されずに戻ってくる電力）がツィーターに流れ込んでツィーターの音質に影響を及ぼすことがないため、より高音質な再生をお楽しみいただくことができます。
ご注意
バイアンプ接続をおこなう場合は、スピーカーのウ−ハー端子とツィ−タ−端子を接続している短絡板または短絡用ワイヤーを必ず外してください。
5.1チャンネル+2台目のフロントスピーカー
フロントスピーカーＡまたはフロントスピーカーＢをお好みに合わせて切り替えて再生できるシステムです。
5.1チャンネル（メインゾーン）+2チャンネル（ゾーン2）
メインゾーンで5.1チャンネルのスピーカーシステム、ゾーン2で2チャンネルのシステムを構築する接続方法です。
|
メインゾーン |
 |
|
ゾーン2 |
 |
