Luidsprekerconfiguratie en instellingen “Verst. Toewijzen”
Deze systeemconfiguratie speelt 13-kanaals bronnen af. U kunt luidsprekersystemen, zoals een bi-amp-aansluiting, creëren door de “Verst. Toewijzen”-instellingen te wijzigen.
Voer de “Luidsprekerindeling”-instellingen uit voor het aantal kamers en de te installeren luidsprekers. koppeling
|
Weergave luidspreker in MAIN ZONE |
De bedieningsmodus instellen (“Verst. Toewijzen”) |
Bladzijde aansluitingen |
|---|---|---|
|
5.1-kanaalsweergave |
13.1ch (Standaard) |
|
|
7.1-kanaals weergave |
13.1ch (Standaard) |
|
|
9.1-kanaalsweergave |
13.1ch (Standaard) |
|
|
11.1-kanaalsweergave |
13.1ch (Standaard) |
|
|
13.1-kanaals weergave |
13.1ch (Standaard) |
|
|
13.1-kanaals voor Dolby Atmos en 13.1-kanaals voor AURO-3D |
13.1ch (Standaard) |
|
|
11.1-kanaalsweergave (bi-amp aansluiting van voorluidsprekers) |
11.1ch (Bi-Amp) |
|
|
11.1-kanaals weergave + tweede paar voorluidsprekers |
11.1ch + Front B |
De geluidsmodus die kan worden geselecteerd, verschilt afhankelijk van de luidsprekerconfiguratie.
Op de volgende pagina’s vindt u standaard aansluitvoorbeelden.
Raadpleeg de voorbeeldaansluiting voor Voorbeeldschema voor AURO-3D 11.1-kanaals systeemkoppeling wanneer u AURO-3D met een 11.1-kanaalsysteem afspeelt door middel van het standaard 5.1-kanaalsysteem en de voor hoogteluidspreker, de surround hoogteluidspreker, surround boven- en midden hoogteluidspreker.
Bekijk ook de voorbeeldaansluiting voor Voorbeeldschema voor AURO-3D 13.1-kanaals systeemkoppeling wanneer u AURO-3D afspeelt met een 13.1-kanaals systeem door de Surround achter-, Midden hoog- en Surround boven-luidspreker toe te voegen.
Naast de aansluitingen die zijn beschreven in blz. koppeling - koppeling, ondersteunt dit toestel ook verschillende luidsprekeraansluitingen met de “Luidsprekerindeling” instelling.

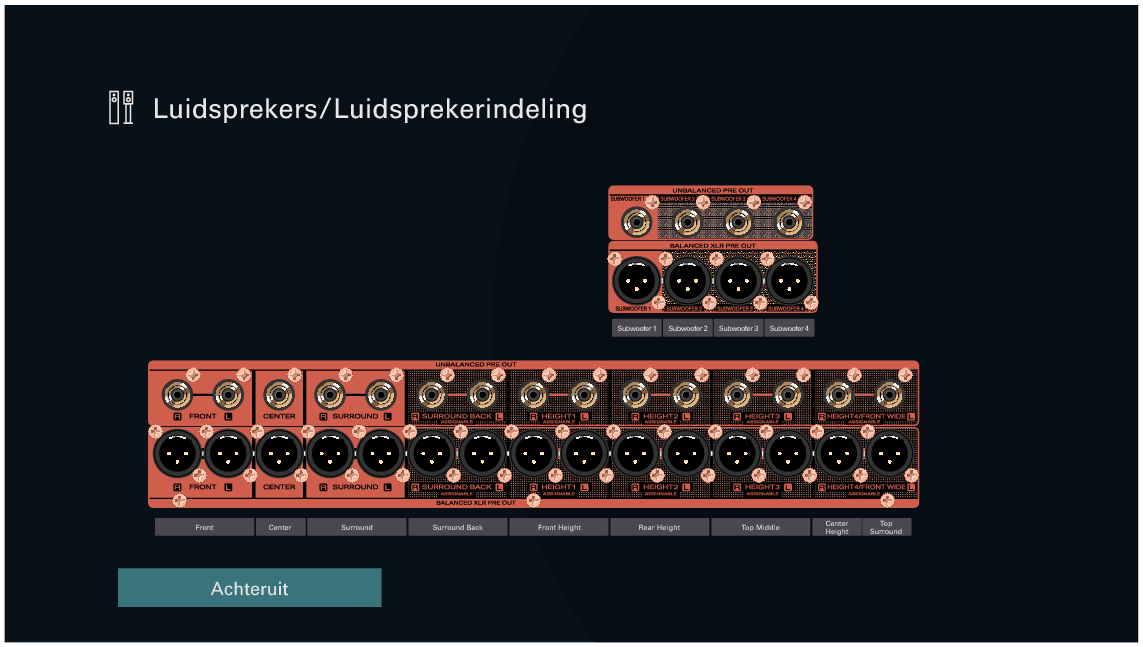

Raadpleeg ook het menuscherm in “Aansl.config.weerg.” op het instelscherm “Luidsprekerindeling” waar u kunt zien hoe verbindingen kunt maken in uw omgeving.
