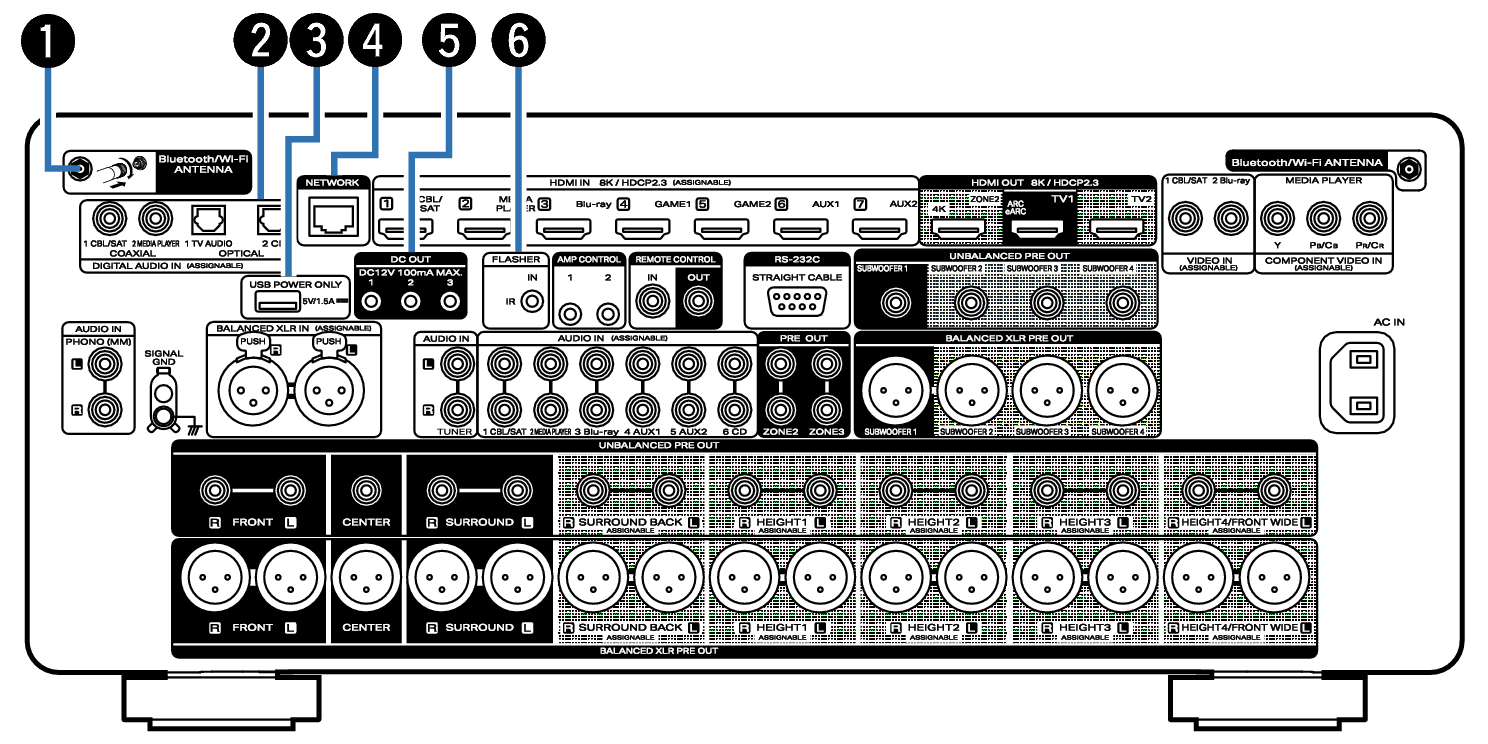

Achterpaneel
Antenne-aansluitingen Bluetooth/draadloos LAN
Wordt gebruikt voor het aansluiten van de bijgeleverde externe antennes voor Bluetooth/draadloze verbinding wanneer u een verbinding maakt met een netwerk via een draadloos LAN of wanneer u een verbinding maakt met een handheld apparaat via Bluetooth. koppeling

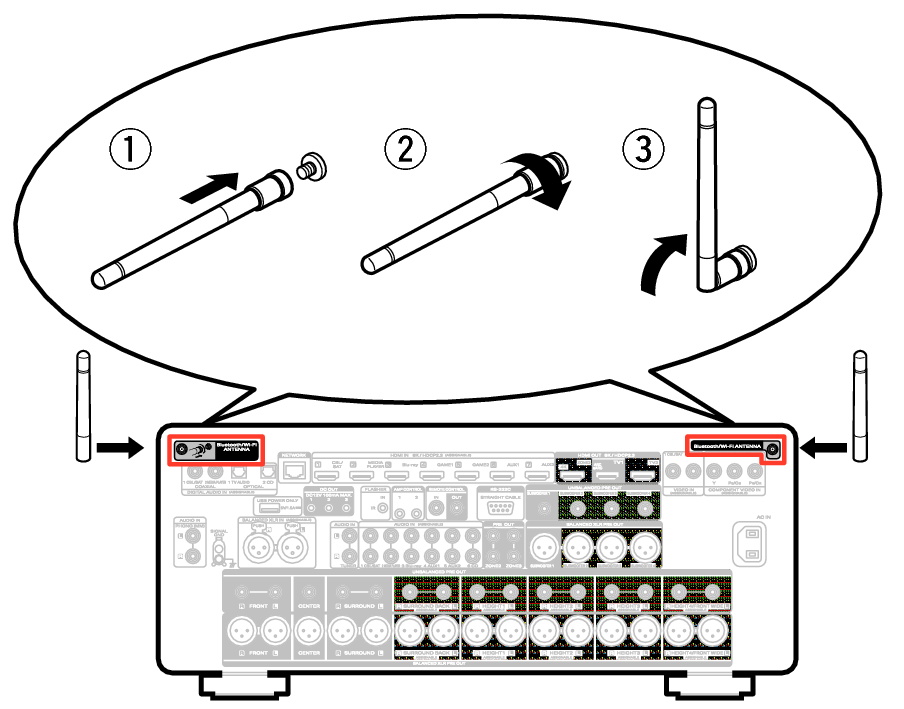

Plaats de externe antennes voor Bluetooth/draadloze verbinding uitgelijnd op de schroefaansluiting op de achterkant.
Draai rechtsom tot alle antennes volledig zijn aangesloten.
Draai de antenne omhoog voor de beste ontvangst.
Digitale audio-aansluitingen (DIGITAL AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met digitale audio-aansluitingen.
USB-poort (POWER SUPPLY)
Kan gebruikt worden om mediaspelers voor streaming enz. in te schakelen.
Gebruik de meegeleverde netadapter van een apparaat wanneer er een stroomtoevoer van 5 V/1,5 A nodig is.
Sluit aan op de USB-poort op het voorpaneel om inhoud vanaf een USB-geheugenapparaat af te spelen.
NETWORK-aansluiting
Wordt gebruikt voor het aansluiten van een LAN-kabel wanneer wordt aangesloten op een bekabeld LAN-netwerk. koppeling
DC OUT-aansluitingen
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met de triggerfunctie. koppeling
FLASHER IN-aansluiting
Gebruikt om in de handel verkrijgbare (apart verkrijgbare) IR repeaters aan te sluiten. koppeling
AMP CONTROL-aansluitingen
Gebruikt om een Marantz stroomversterker aan te sluiten die voorzien is van AMP CONTROL-aansluitingen. U kunt dit toestel inschakelen/op standby zetten of de helderheid van het scherm veranderen in combinatie met de stroomversterker. koppeling
REMOTE CONTROL-aansluitingen
Gebruikt om een Marantz product aan te sluiten die voorzien is van REMOTE CONTROL-aansluitingen. Gebruik dit wanneer u dit toestel met een afstandsbediening wilt bedienen. koppeling

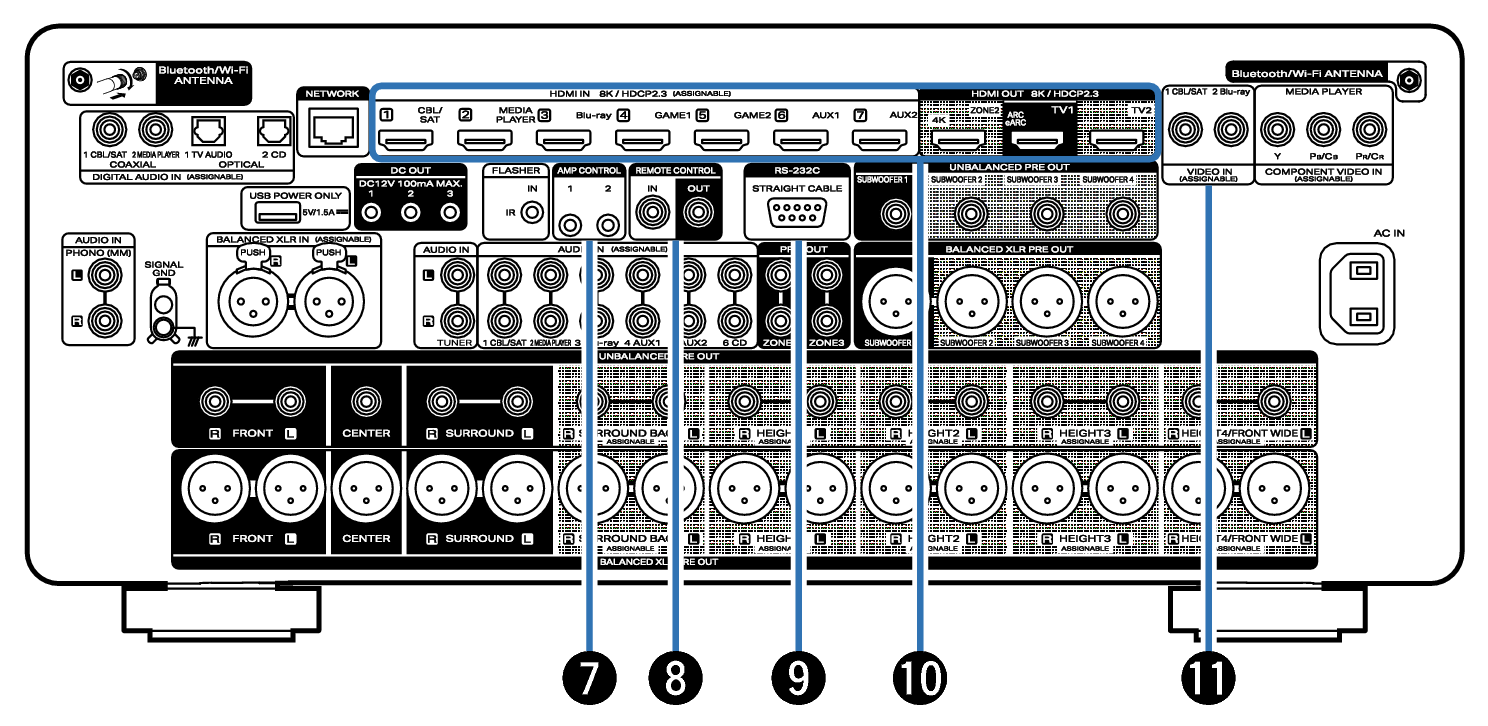

RS-232C-aansluiting
Wordt gebruikt voor het aansluiten van controller voor thuisautomatisering die zijn uitgerust met RS-232C-aansluitingen. Raadpleeg de gebruiksaanwijzing van de controller voor thuisautomatisering voor meer informatie over de seriële besturing van dit toestel.
Voer de onderstaande bediening van tevoren uit.
Schakel de netspanning van dit toestel in.
Schakel de netspanning van dit toestel uit vanaf de externe bedieningsconsole.
Controleer of dit toestel stand-by wordt gezet.
HDMI-aansluitingen
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met HDMI-aansluitingen.
VIDEO-aansluitingen (VIDEO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met videoaansluitingen.
Component videoaansluitingen (COMPONENT VIDEO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met component-videoaansluitingen.

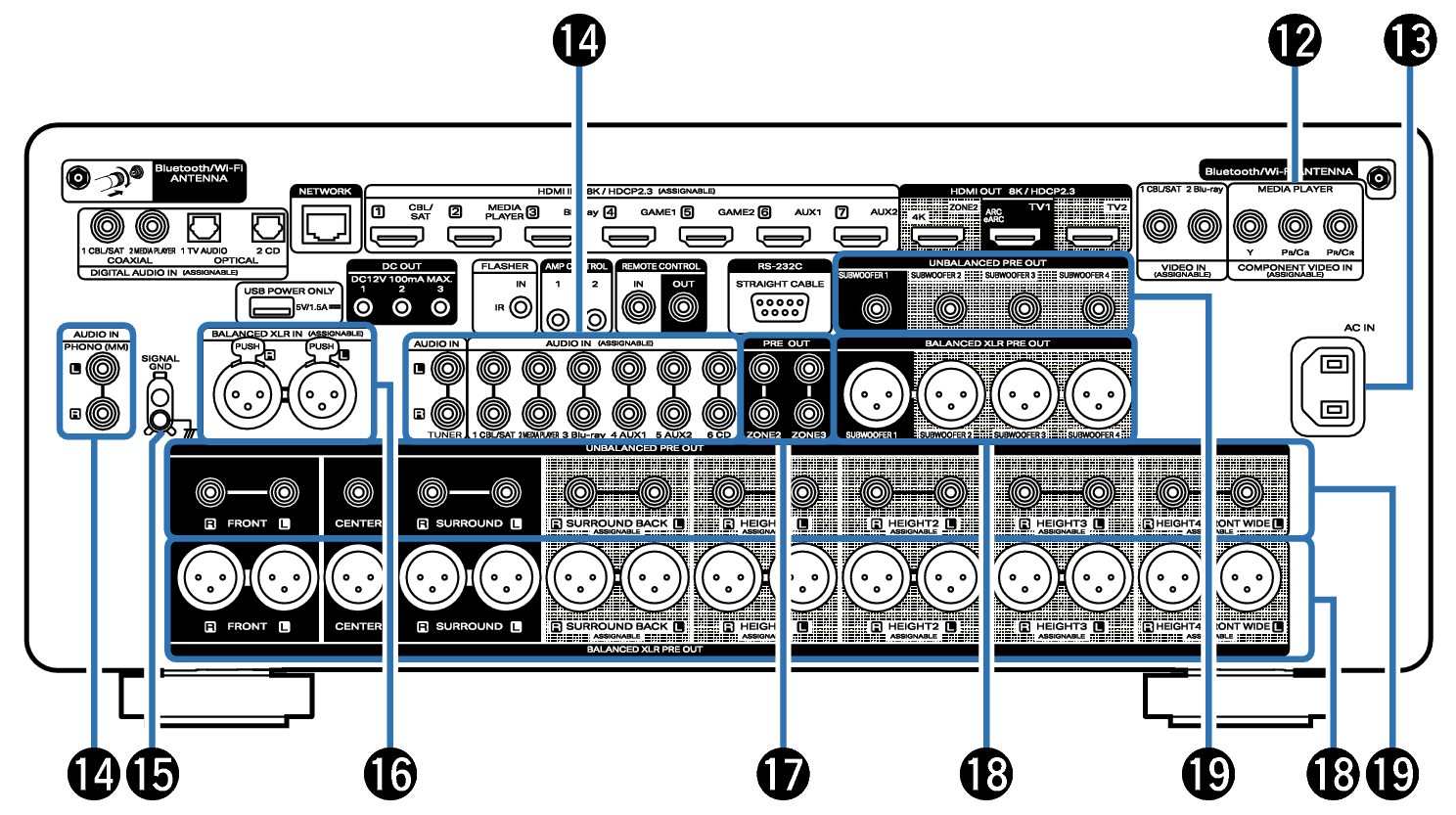

AC Netingang (AC IN)
Wordt gebruikt voor het aansluiten van het netsnoer. koppeling
Analoge audio-aansluitingen (AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met analoge audio-aansluitingen.
SIGNAL GND-aansluiting
Wordt gebruikt voor het aansluiten van een aardingskabel voor de platenspeler. koppeling
BALANCED XLR INPUT-aansluitingen
Wordt gebruikt voor het aansluiten van een voorversterker met BALANCED XLR-uitgangsaansluitingen.
PRE OUT-aansluitingen
Wordt gebruikt om een externe stroomversterker aan te sluiten. koppeling
BALANCED XLR PRE OUT-aansluitingen
Wordt gebruikt voor het aansluiten van een stroomversterker op BALANCED XLR-ingangen. koppeling
UNBALANCED RCA PRE OUT-aansluitingen
Wordt gebruikt voor het aansluiten van een stroomversterker op UNBALANCED RCA-ingangen. koppeling
OPMERKING
Raak de binnenste pinnen van de aansluitingen op het achterpaneel niet aan. Elektrostatische lading kan permanente schade aan de eenheid veroorzaken.
