13.1-kanaals luidsprekers aansluiten

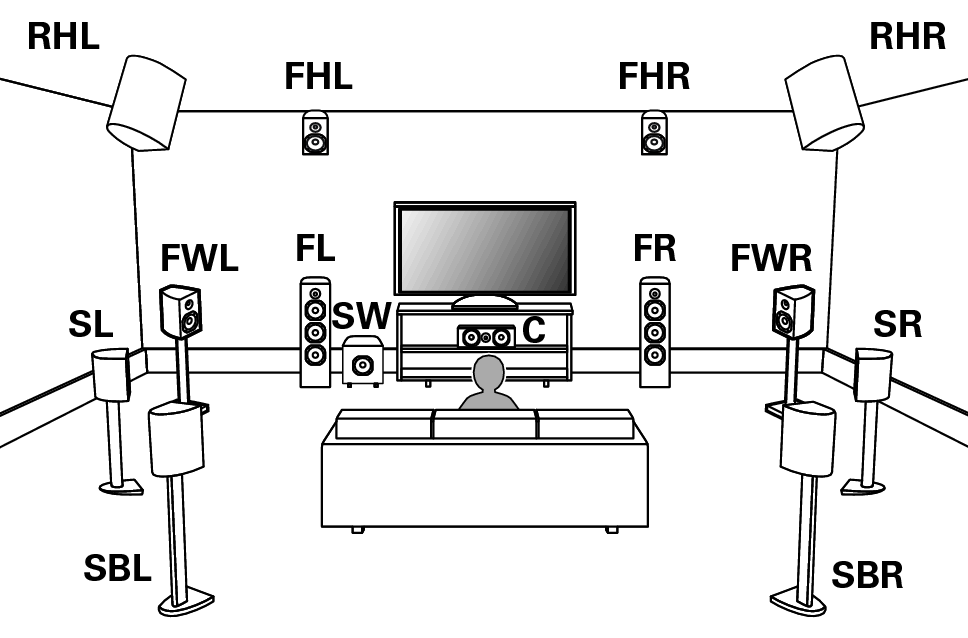

Voorbeeldschema wanneer u de surround achterluidspreker, de voor-breed luidspreker en twee sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FH RH FW2

Voor elke luidsprekeraansluiting raadpleegt u Een stroomversterker aansluitenkoppeling.

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Front Wide: Ja
Height-luidsprekers: 4 luidspr.
Voorindeling: Front Height
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

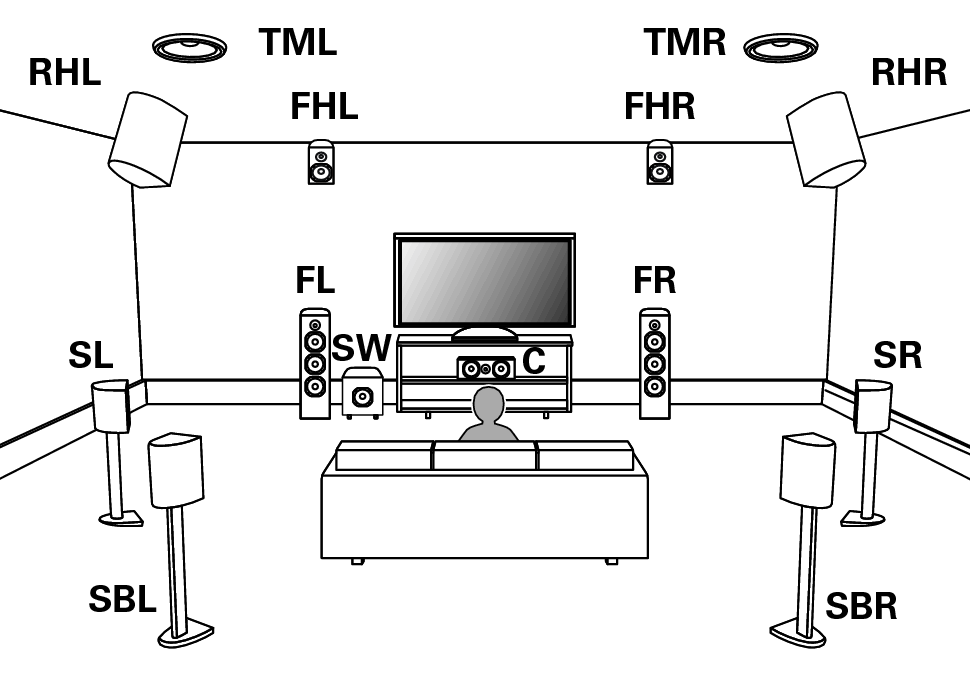

Voorbeeldschema wanneer u de surround achterluidspreker en drie sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FH RH TM2

Voor elke luidsprekeraansluiting raadpleegt u Een stroomversterker aansluitenkoppeling.

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Top Middle
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

Voorbeeldschema wanneer u voor-breed luidsprekers en drie sets hoog-luidsprekers gebruikt

Pict SP Layout 13.1 FW RH FH1

Voor elke luidsprekeraansluiting raadpleegt u Een stroomversterker aansluitenkoppeling.

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: Nee
Front Wide: Ja
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Surround Height
Achterindeling: Rear Height
Subwoofers: 1 luidspr.

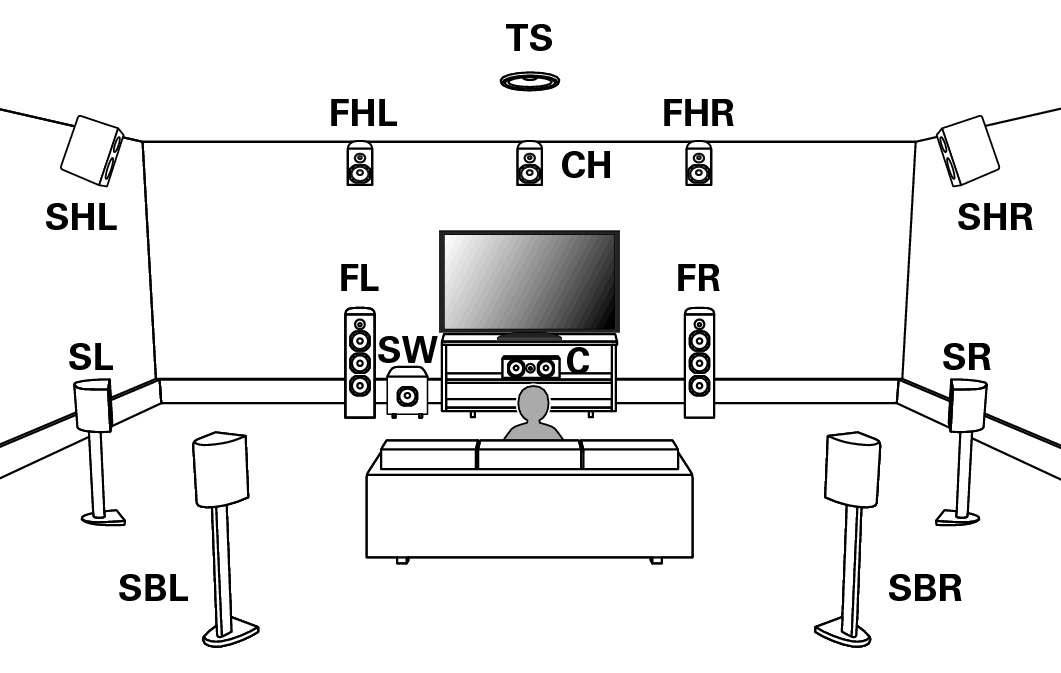

Voorbeeldschema voor AURO-3D 13.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor AURO-3D-weergave.

Pict SP Layout 13.1 Auro3

Voor elke luidsprekeraansluiting raadpleegt u Een stroomversterker aansluitenkoppeling.

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Height-luidsprekers: 6 luidspr.
Voorindeling: Front Height
Mid. indeling: Surround Height
Achterindeling: Nee
TS/CH: TS/CH
Subwoofers: 1 luidspr.

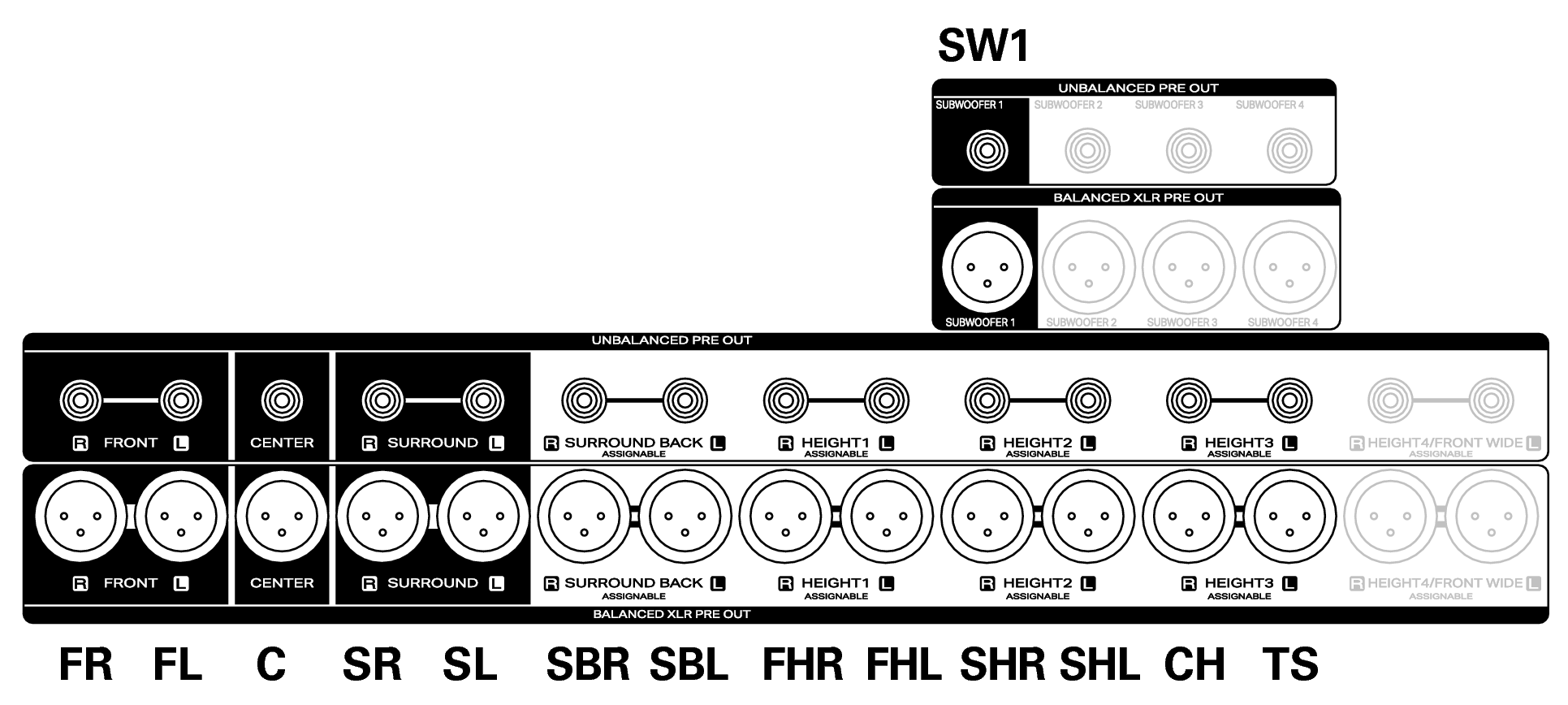

Conne SP 13.1_Auro AV20
