Anschluss von 11.1-Kanal-Lautsprechern: Bi-Amp-Anschluss für Front-Lautsprecher

Dieses System ermöglicht eine 11.1-Kanal-Wiedergabe. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.

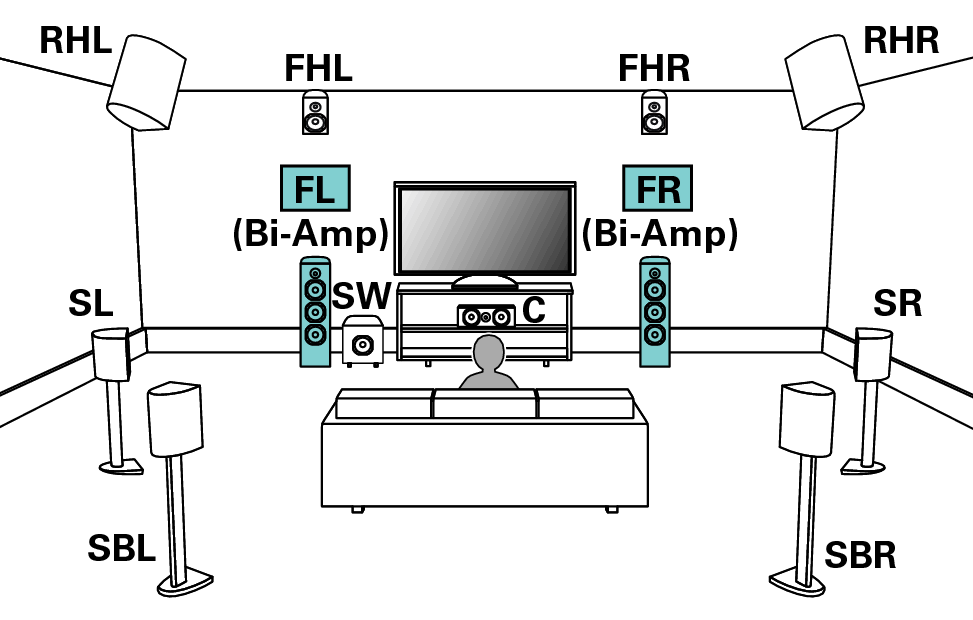

Pict SP Layout 11.1 BiAmp

HINWEIS

Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

Bracket Open Anschlussbeispiel Bracket Close UNBALANCED RCA-Anschluss

Conne SP 11.1 BiAmp AV20

Die PRE OUT-Anschlüsse für eine Bi-Amp-Verbindung sind je nach Anordnung in der MAIN ZONE unterschiedlich. Siehe “Lautsprecherkonfiguration” im Menü. Link

Die Height-Lautsprecher, Decken-Lautsprecher und Dolby Atmos Enabled-Lautsprecher können an die HEIGHT1, HEIGHT2 und HEIGHT3 RCA-Anschlüsse sowie an die HEIGHT1, HEIGHT2 und HEIGHT3 XLR-Anschlüsse angeschlossen werden. Wählen Sie den anzuschließenden Lautsprecher im Menü unter “Lautsprecherkonfiguration” aus. Link
