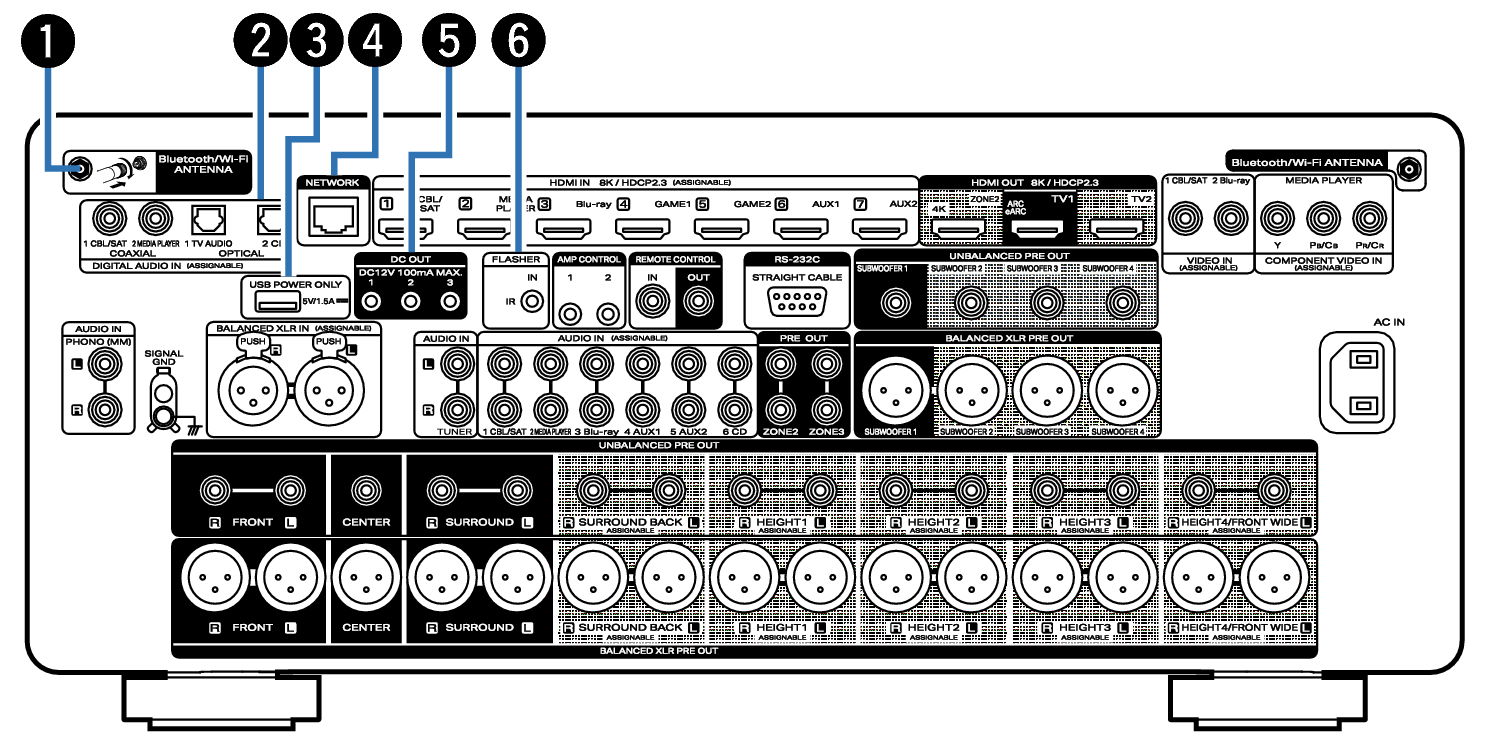

Rückseite
Anschlüsse für die Bluetooth-/WLAN-Antennen
Ermöglichen den Anschluss der mitgelieferten externen Antennen für die Bluetooth-/WLAN-Verbindung, wenn die Netzwerkverbindung über WLAN hergestellt wird oder wenn Sie ein Mobilgerät über Bluetooth verbinden. Link

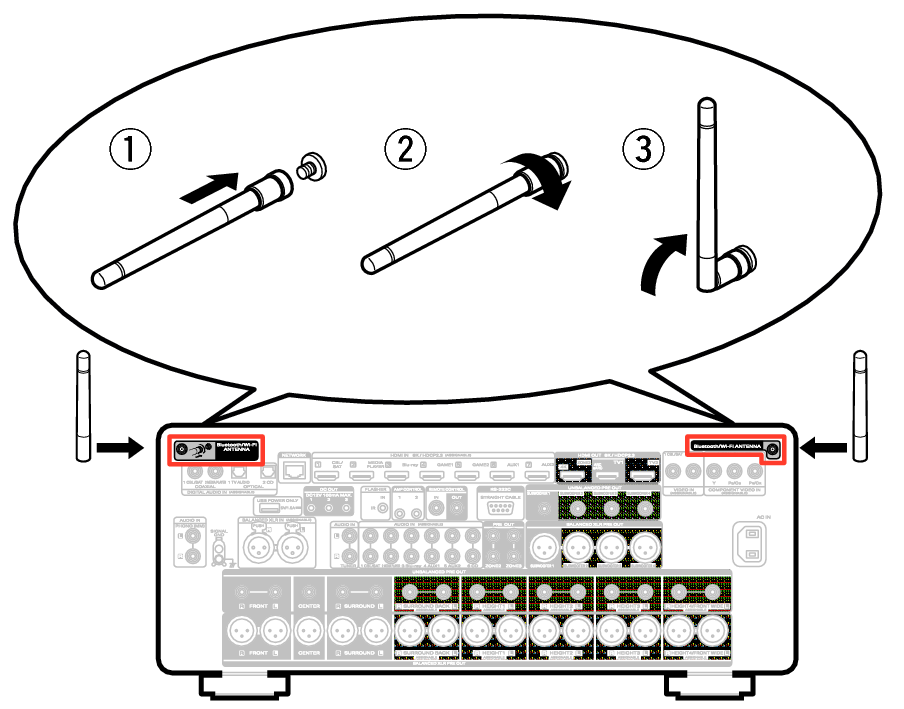

Platzieren Sie die externen Antennen für die Bluetooth-/WLAN-Verbindung gerade über dem Schraubanschluss auf der Rückseite.
Drehen Sie im Uhrzeigersinn, bis die Antennen richtig angeschlossen sind.
Drehen Sie die Antennen für einen möglichst guten Empfang nach oben.
Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen ausgestatteten Geräten.
USB-Port (POWER SUPPLY)
Kann zur Stromversorgung von Streaming-Media Playern, usw. verwendet werden.
Verwenden Sie einen mitgelieferten Netzadapter, wenn eine Stromversorgung von mindestens 5 V/1,5 A erforderlich ist.
Zur Wiedergabe von Inhalten eines USB-Speichergeräts schließen Sie dieses am USB-Port auf der Vorderseite an.
NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein kabelgebundenes LAN-Netzwerk hergestellt wird. Link

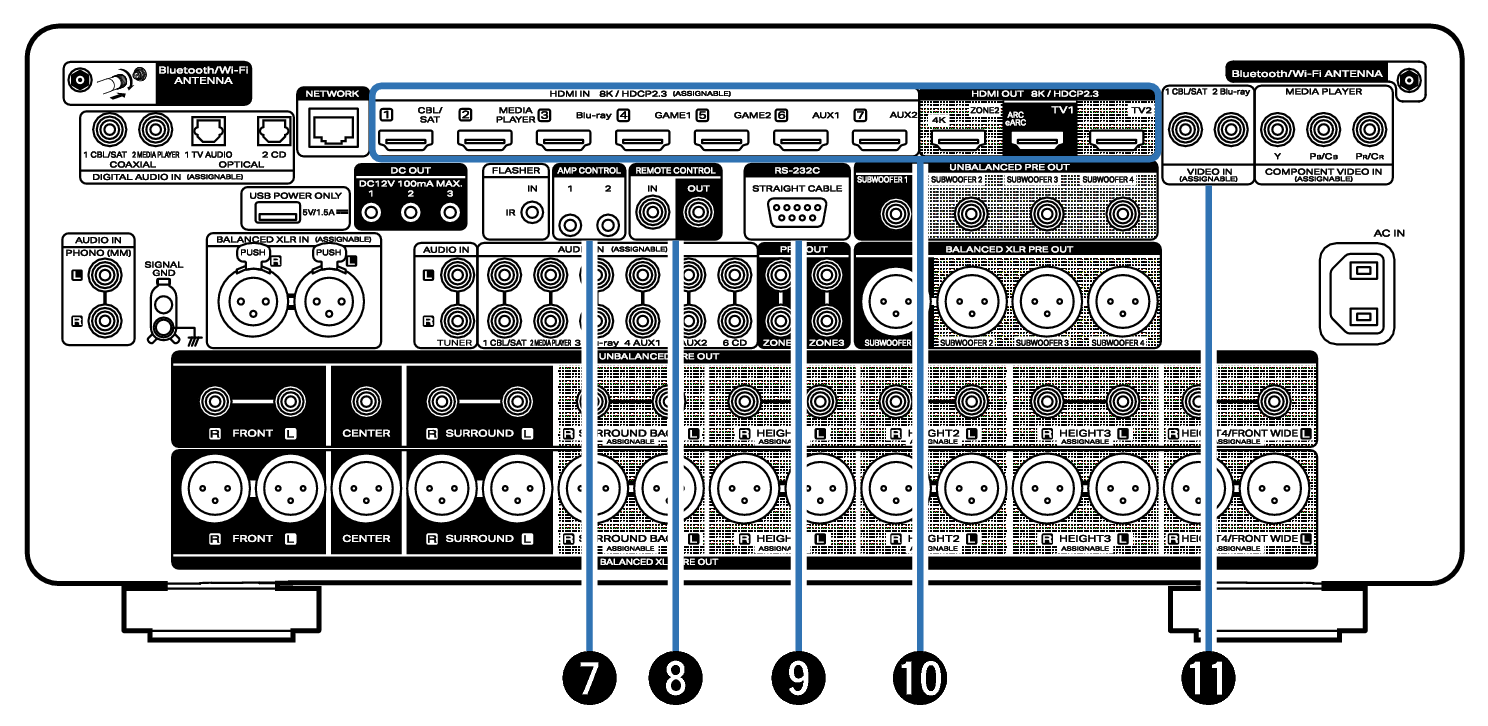

DC OUT-Buchsen
Ermöglichen den Anschluss von mit der Trigger-Funktion ausgestatteten Geräten. Link
FLASHER IN-Buchse
Ermöglicht den Anschluss eines handelsüblichen (separat erhältlichen) IR-Verstärkers. Link
AMP CONTROL-Buchsen
Ermöglichen den Anschluss eines Marantz-Leistungsverstärkers, der mit AMP CONTROL-Anschlüssen ausgestattet ist. Sie können dieses Gerät in Verbindung mit dem Leistungsverstärker einschalten bzw. in den Standby-Modus versetzen oder die Helligkeit des Displays ändern. Link
REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss eines Marantz-Produkts, das mit REMOTE CONTROL-Anschlüssen ausgestattet ist. Verwenden Sie diese, wenn Sie dieses Gerät mit einer Fernbedienung bedienen möchten. Link
RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur Heimautomationssteuerung, die mit RS-232C-Anschlüssen ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses Geräts finden Sie in der Bedienungsanleitung der Heimautomationssteuerung.
Führen Sie zuvor den unten beschriebenen Vorgang aus.
Schalten Sie dieses Gerät ein.
Schalten Sie dieses Gerät über die externe Steuerung aus.
Überprüfen Sie, ob sich das Gerät im Standby-Modus befindet.
HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten Geräten.

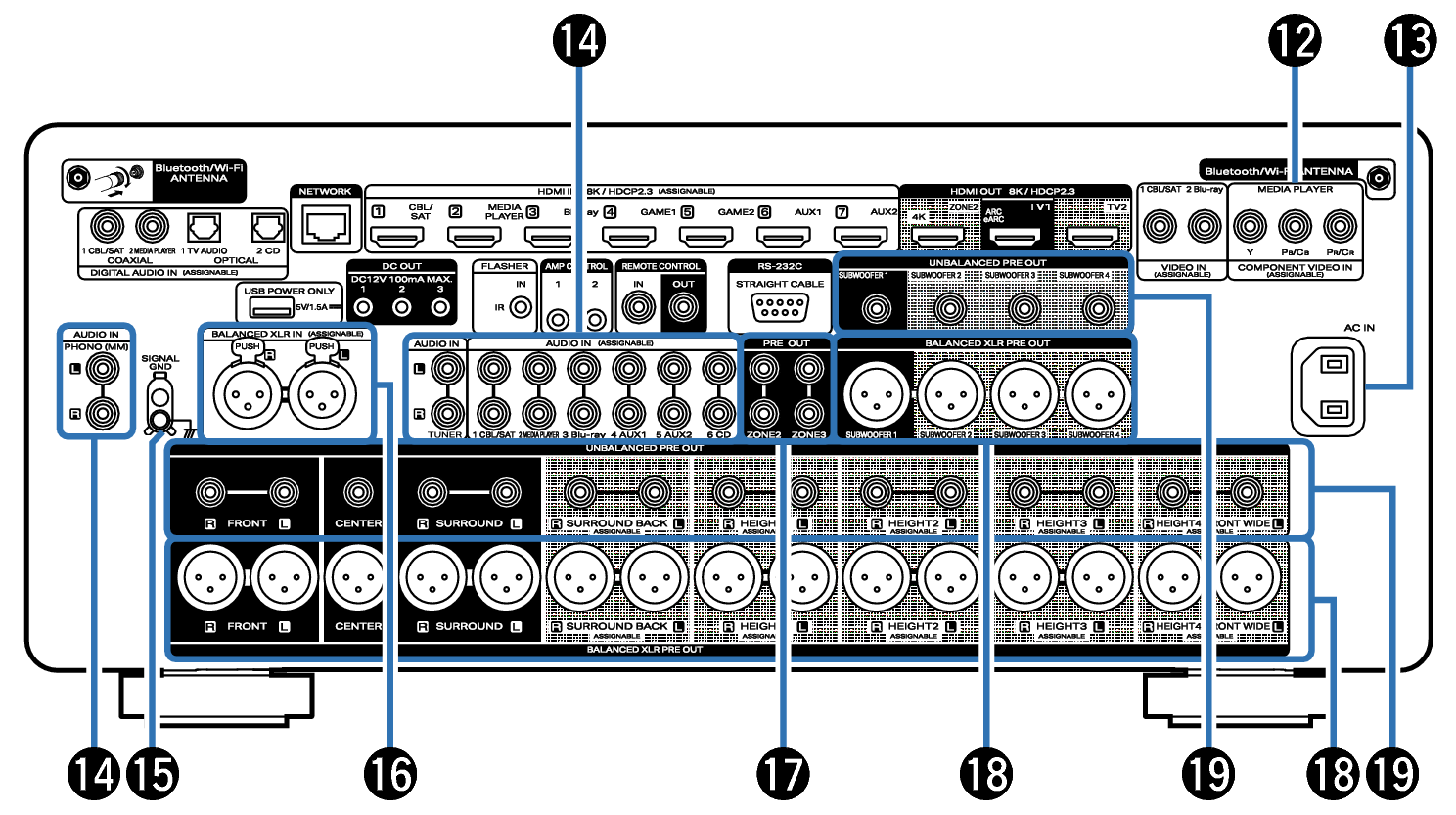

Video-Anschlüsse (VIDEO)
Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten Geräten.
Component Video-Anschlüsse (COMPONENT VIDEO)
Ermöglichen den Anschluss von mit Component Video-Anschlüssen ausgestatteten Geräten.
Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. Link
Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen ausgestatteten Geräten.
SIGNAL GND-Anschluss
Ermöglicht den Anschluss eines Erdungskabels für den Schallplattenspieler. Link
BALANCED XLR INPUT-Anschlüsse
Ermöglichen den Anschluss eines Vorverstärkers mit BALANCED XLR-Ausgangsanschlüssen.
PRE OUT-Anschlüsse
Zum Anschluss eines externen Leistungsverstärkers. Link
BALANCED XLR PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Leistungsverstärkers an BALANCED XLR-Eingangsanschlüsse. Link
UNBALANCED RCA PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Leistungsverstärkers an UNBALANCED RCA-Eingangsanschlüsse. Link
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte das Gerät beschädigen.
