О балансных разъемах

В данном устройстве предусмотрены как балансные, так и незаземленные разъемы. В балансных разъемах имеются три контакта, что позволяет передавать аудиосигналы как симметричный сигнал и снижать воздействие внешних шумов. Они также снабжены съемным механизмом фиксации, который снижает тряску в области разъема, делая соединение более надежным.

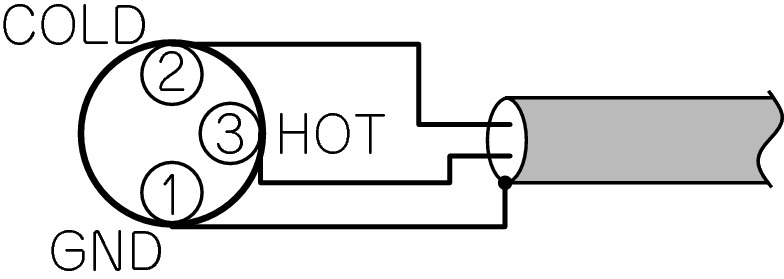

Разъем XLR для профессионального использования имеет внутреннее подключение в одной из приведенных ниже систем. В данном устройстве используется европейская система.

Если к этому устройству через кабель баланса подключен продукт, в котором используется европейская система, сигнал может передаваться с изменением по фазе. Чтобы исправить изменение по фазе, подключите одну из сторон разъема XLR, поменяв местами PIN и PIN.
