Подсоединение акустической системы

ПРИМЕЧАНИЕ

Перед подключением акустической системы отключите шнур питания устройства из розетки.

Выполняйте подсоединение таким образом, чтобы центральные проводники кабеля акустической системы не выступали из клеммы громкоговорителя. Возможно срабатывание схемы защиты при соприкосновении центральных проводников с задней панелью или при соприкосновении проводов + и - друг с другом. (Схема защитыссылка)

Запрещается прикасаться к клеммам акустической системы при включенном сетевом шнуре. Это может привести к поражению электрическим током.

Для работы с усилителем используйте акустические системы с сопротивлением, указанным в таблице ниже.

Клеммы динамиков, используемые с данным устройством

Количество подключенных динамиков

Динамик
Сопротивление

SPEAKERS A
(Стандартное подключение)

2 (одна акустическая система)

4 – 16 Ω/Ом

SPEAKERS B

2 (одна акустическая система)

4 – 16 Ω/Ом

SPEAKERS A и SPEAKERS B

4 (две акустические системы)

8 – 16 Ω/Ом

SPEAKERS A и SPEAKERS B
(Соединение посредством раздвоенных выводов)

2 (одна акустическая система)

4 – 16 Ω/Ом

Подключение кабелей к акустической системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность + (красный) и – (черный) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.

Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.
На колонках поверните разъемы для подключения против часовой стрелки и немного ослабьте их.

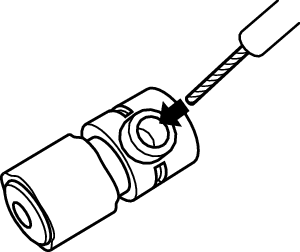

Вставьте кабель от колонок в разъемы.
На колонках поверните разъемы для подключения по часовой стрелке и затяните их.

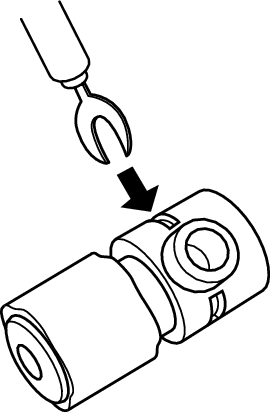

Разъем выступа

наверх
