Подготовка к подключению через системную шину F.C.B.S.
Соединение по шине F.C.B.S.
Чтобы использовать несколько устройств PM-10, убедитесь, что это соединение доступно в дополнение к аудиосоединению.
Сведения о каждой функции соединения содержатся в соответствующих инструкциях.
Подготовьте нужное число кабелей для подключения устройств. Допустимы следующие типы соединительных кабелей.
Φ3,5 Монофонический мини-штекер
Φ3,5 Соединительный кабель монофонического мини-штекера
![](fig/Cable Monaural mini plug_OBAOILsyulirob.png)
Φ3,5 Стереофонический мини-штекер
Φ3,5 Соединительный кабель стереофонического мини-штекера
![](fig/Cord Stereo mini plug_OBAOILgaqgozrj.png)
Не используйте соединительные кабели, обеспечивающие сопротивление.

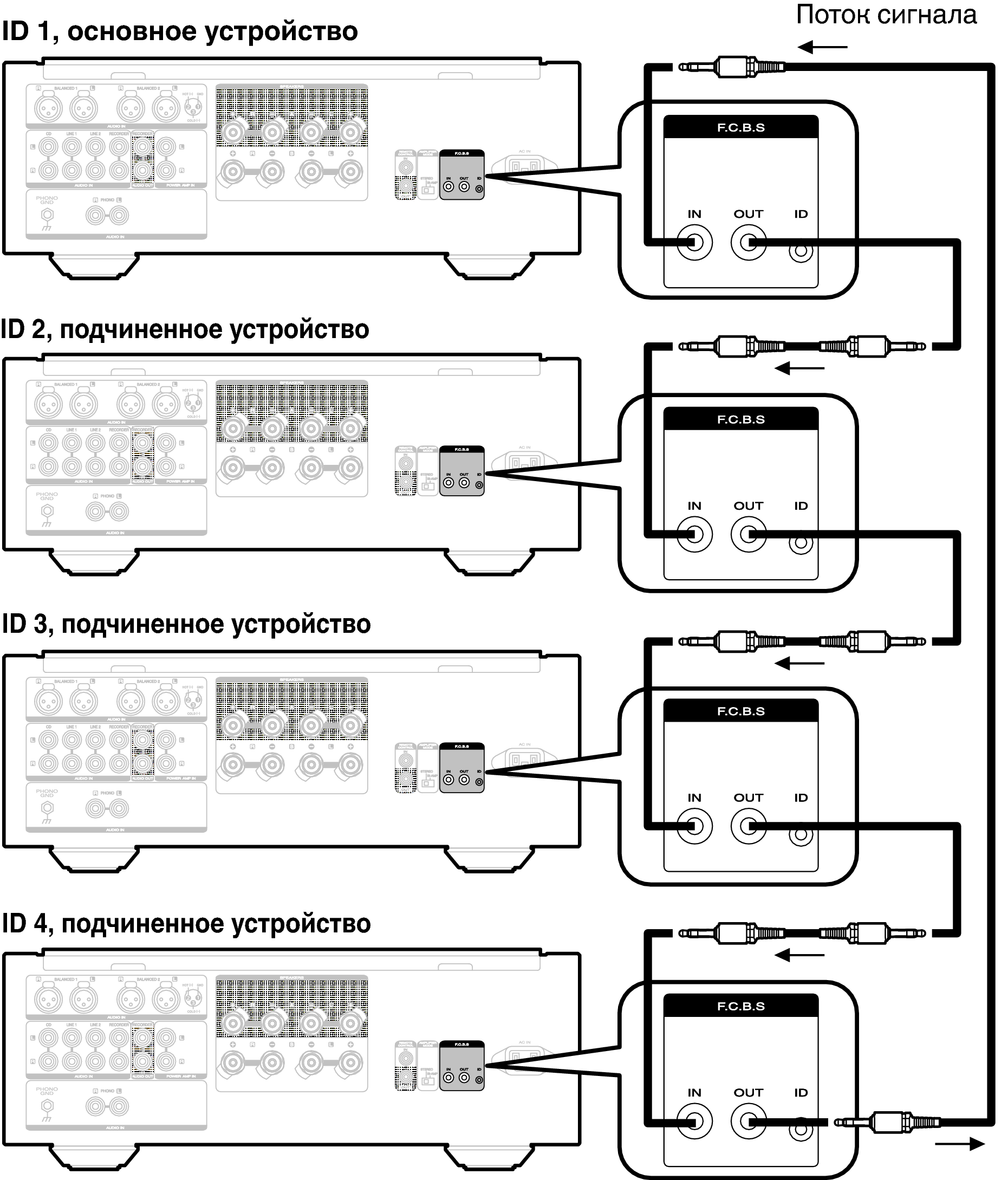

Пример подключения
На следующей схеме подключения устройство с идентификатором 1 является основным усилителем, управляющим подчиненными устройствами с идентификаторами 2 – 4.
![](fig/Conne F.C.B.S PM10_DRDZILuytivcye.png)
Функция F.C.B.S. на устройстве PM-10 действительна только между одинаковыми моделями PM-10.
Чтобы включить или выключить питание на нескольких устройствах, подсоединенных через системную шину F.C.B.S., включайте питание, начиная с устройства с меньшим идентификатором и заканчивая устройством с наибольшим идентификатором, а выключайте, начиная с устройства с наибольшим идентификатором и заканчивая устройством с наименьшим идентификатором.

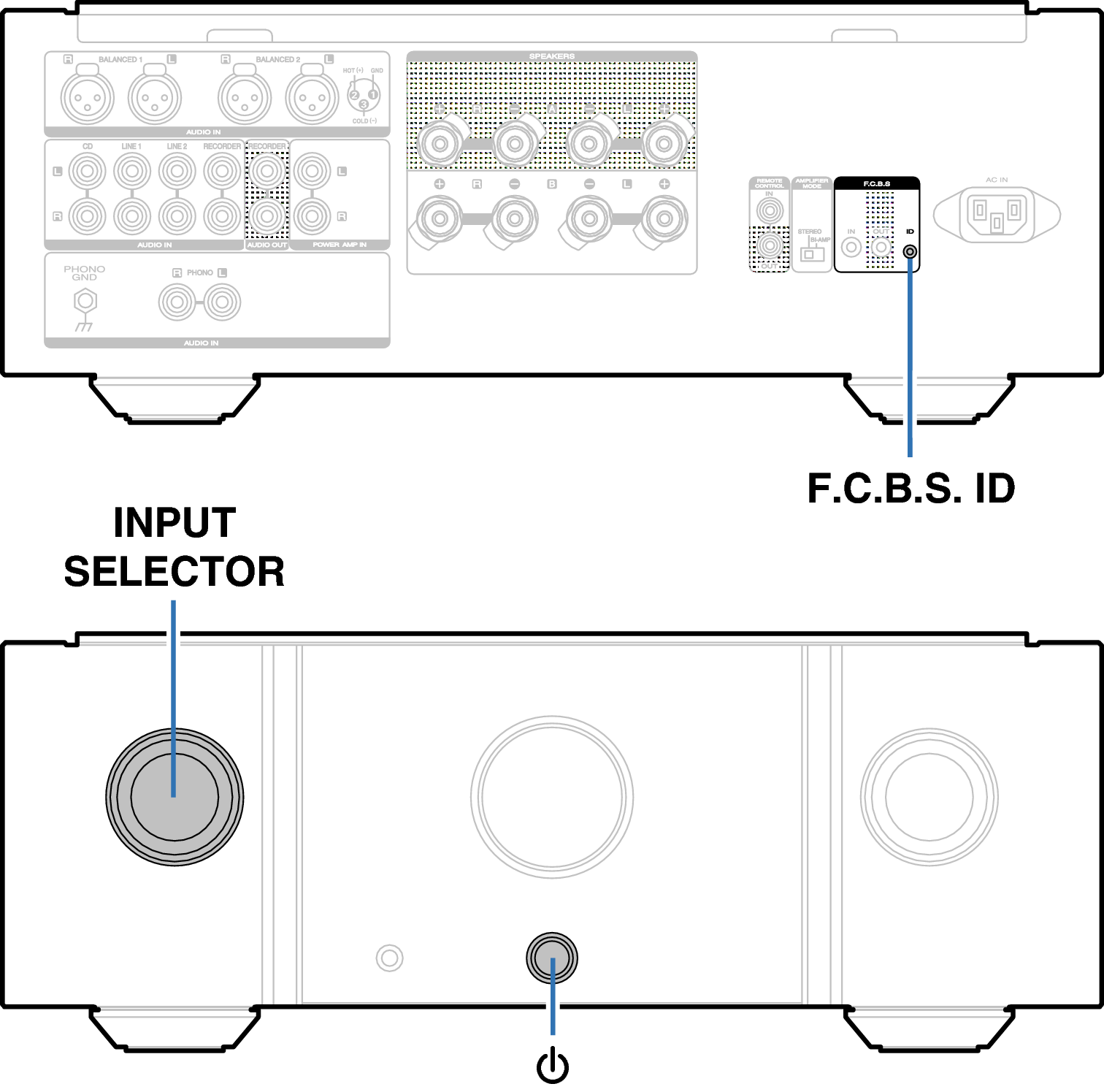

Определение идентификаторов на шине F.C.B.S.
При включении устройства на дисплее в течение трех секунд отображается идентификатор устройства.
Для основного устройства следует назначить идентификатор 1.
Для подчиненных устройств задайте идентификаторы с 2 до 4.
![](fig/Set F.C.B.S. ID PM10_OBAOILgslehfic.png)
![Power Button](fig/Power Button_UJDCILaapkfwct.png)
Настройка сохранена.
Устройство, зарегистрированное как подчиненное, отображает на экране надпись “SLAVE”.
При автономном использовании этого устройства в качестве стереоусилителя, задайте идентификатор, равный “0” (значением по умолчанию является “0”).
Если в качестве идентификатора задано значение, отличающееся от “0”, данное устройство не может использоваться в качестве автономного усилителя.
