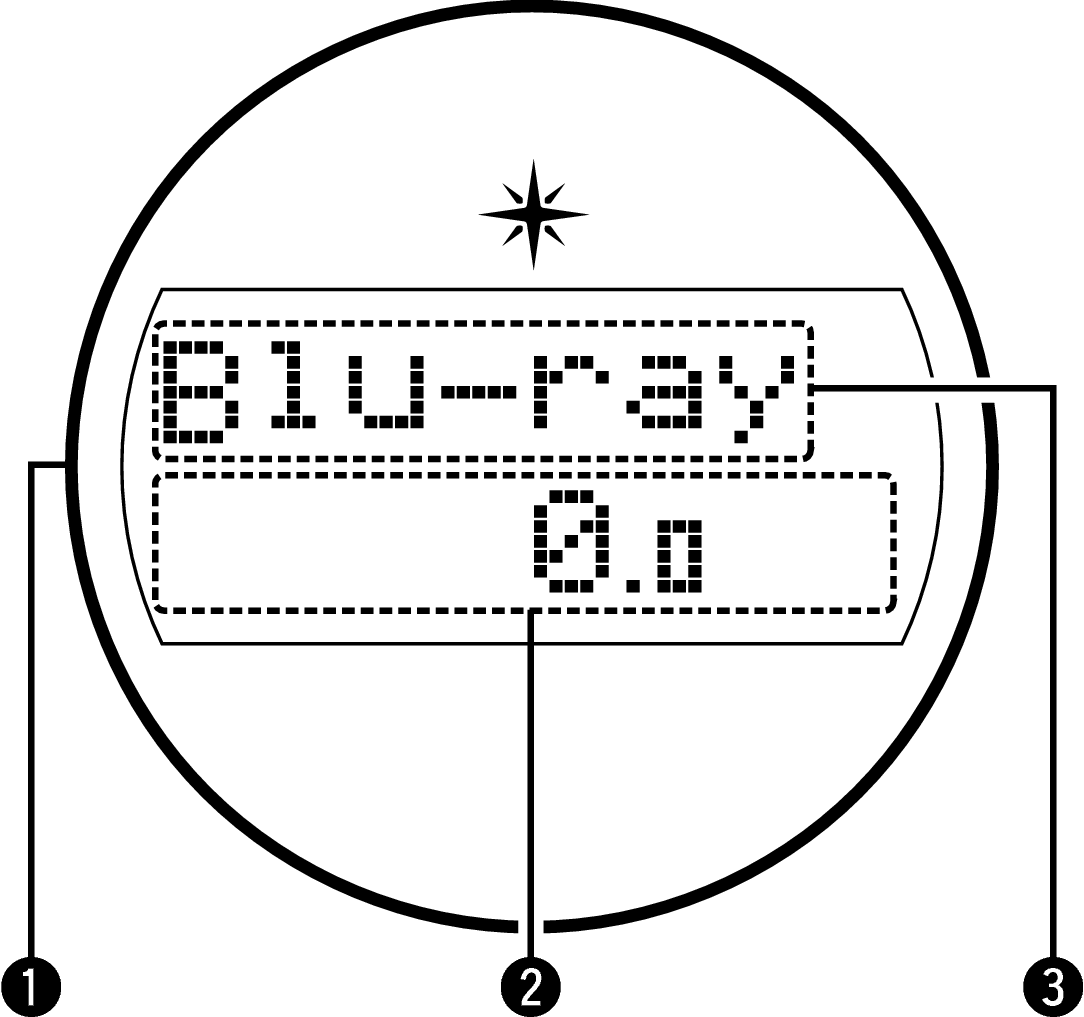

Wenn das Gerät eingeschaltet wird, leuchtet der Rand blau. Die Einstellungen können geändert werden, sodass die Beleuchtung nicht eingeschaltet wird. Link

Lautstärkeanzeige

Anzeige für die Eingangsquelle

Der Name der zurzeit ausgewählten Eingangsquelle wird angezeigt.

Wenn der Name der Eingangsquelle mithilfe von Quelle umbenennenLink im Menü geändert wurde, wird der Name der Eingangsquelle nach der Änderung angezeigt.

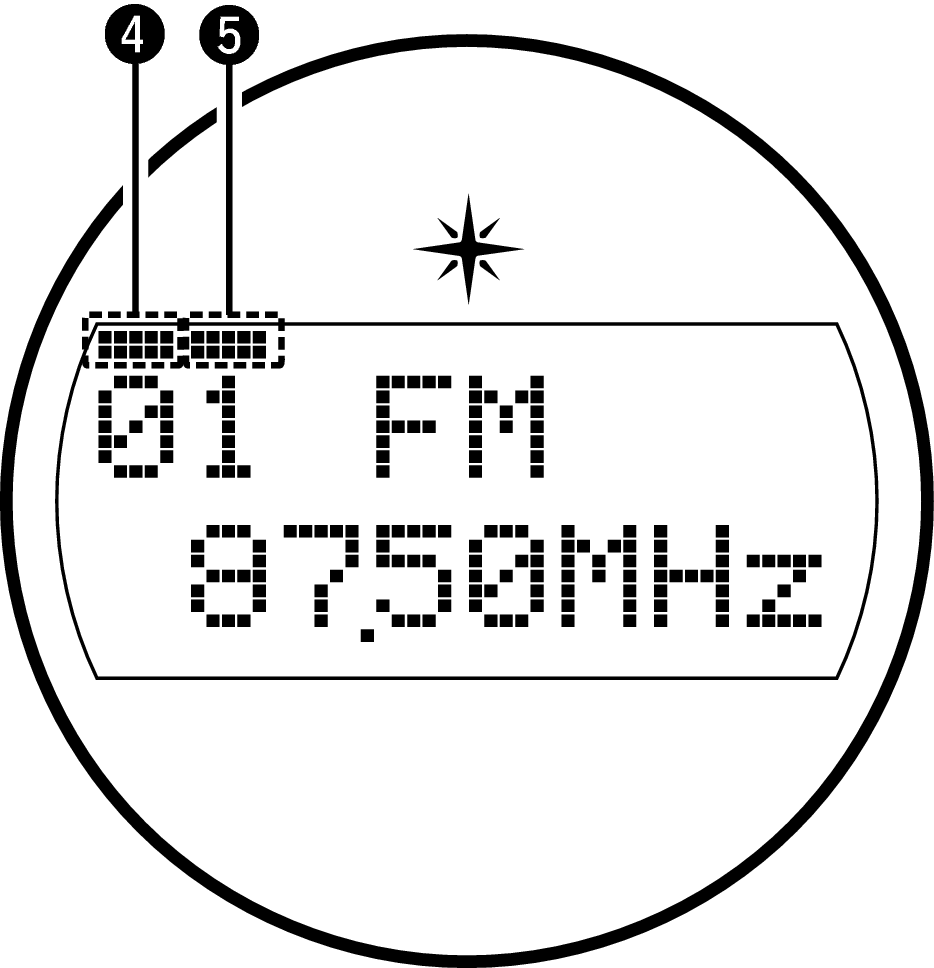

Tuner-Anzeige

Leuchten entsprechend den Empfangsbedingungen, wenn der Eingang auf “Tuner” gestellt wurde.

Leuchtet, wenn das Sendesignal richtig eingestellt ist.

Leuchtet im UKW-Modus, wenn analoge Stereoübertragungen empfangen werden.

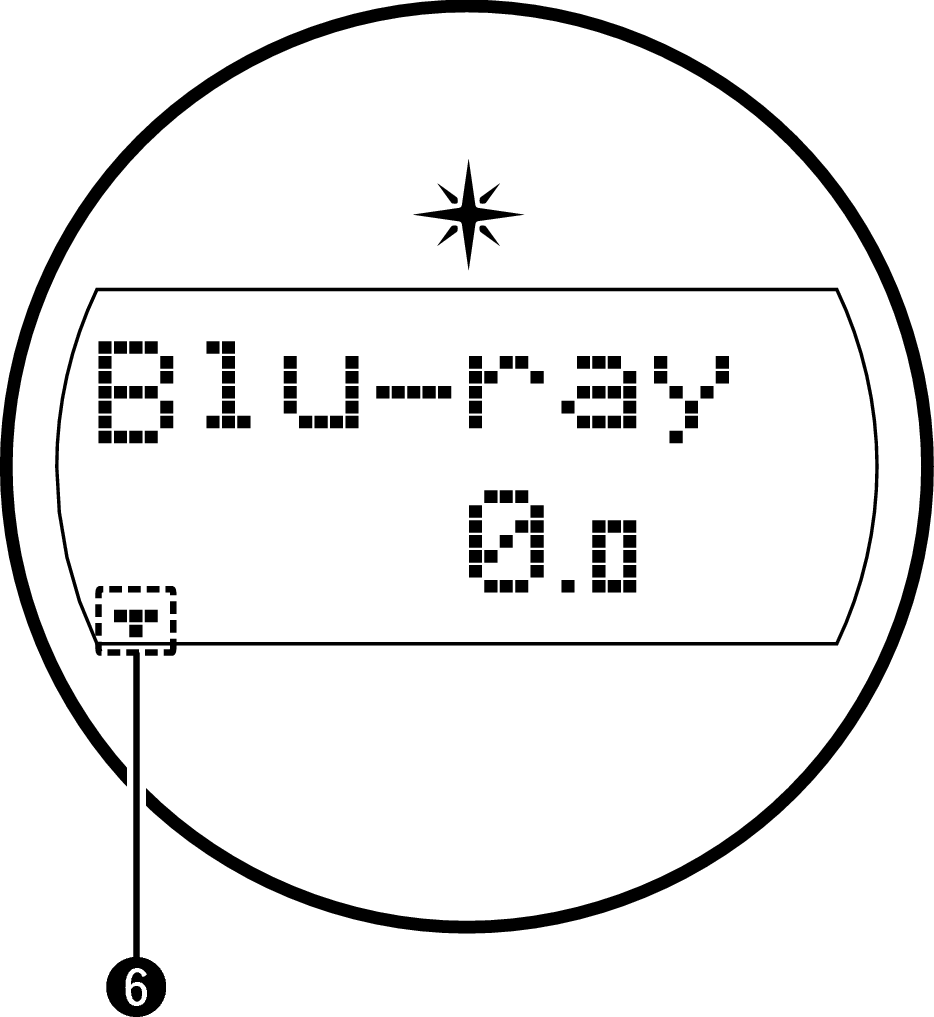

Anzeige der Einschlaffunktion

Diese leuchtet, wenn der Schlafmodus ausgewählt ist. Link

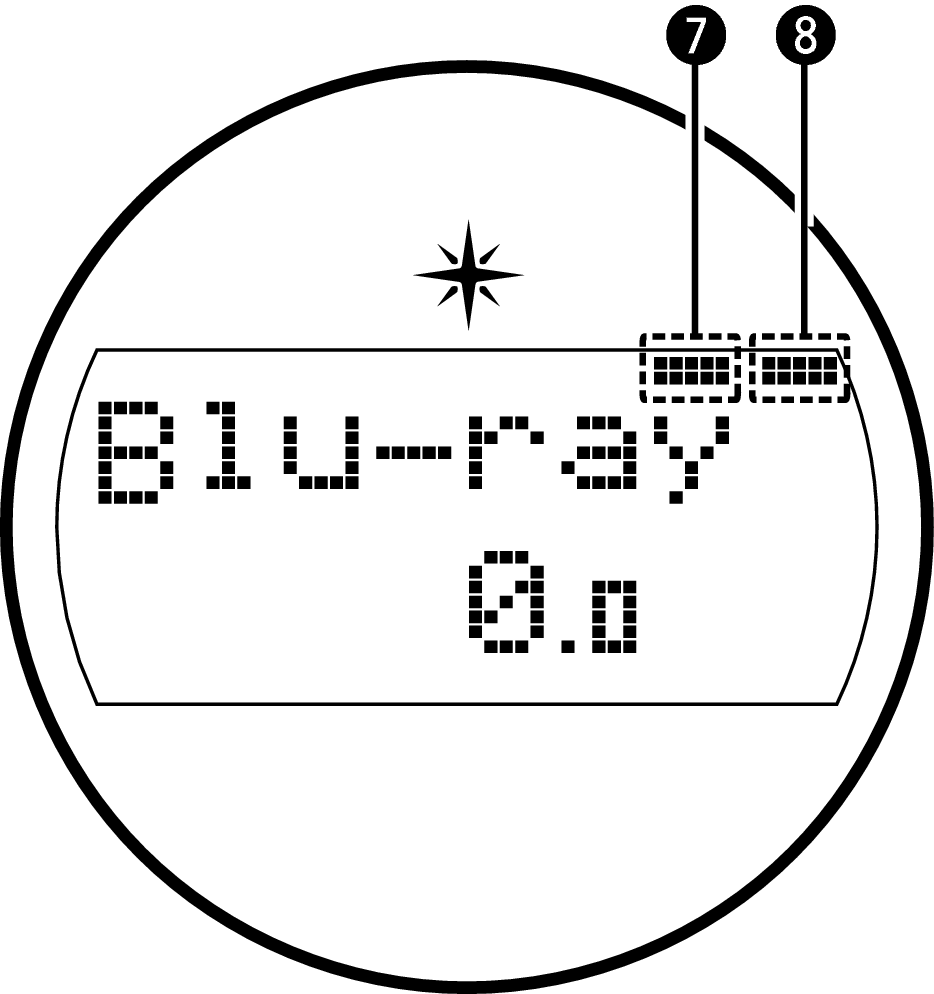

ZONE2/ZONE3-Anzeige

Leuchtet auf, wenn ZONE2 (separater Raum) aktiviert ist. Link

Leuchtet auf, wenn ZONE3 (separater Raum) aktiviert ist. Link

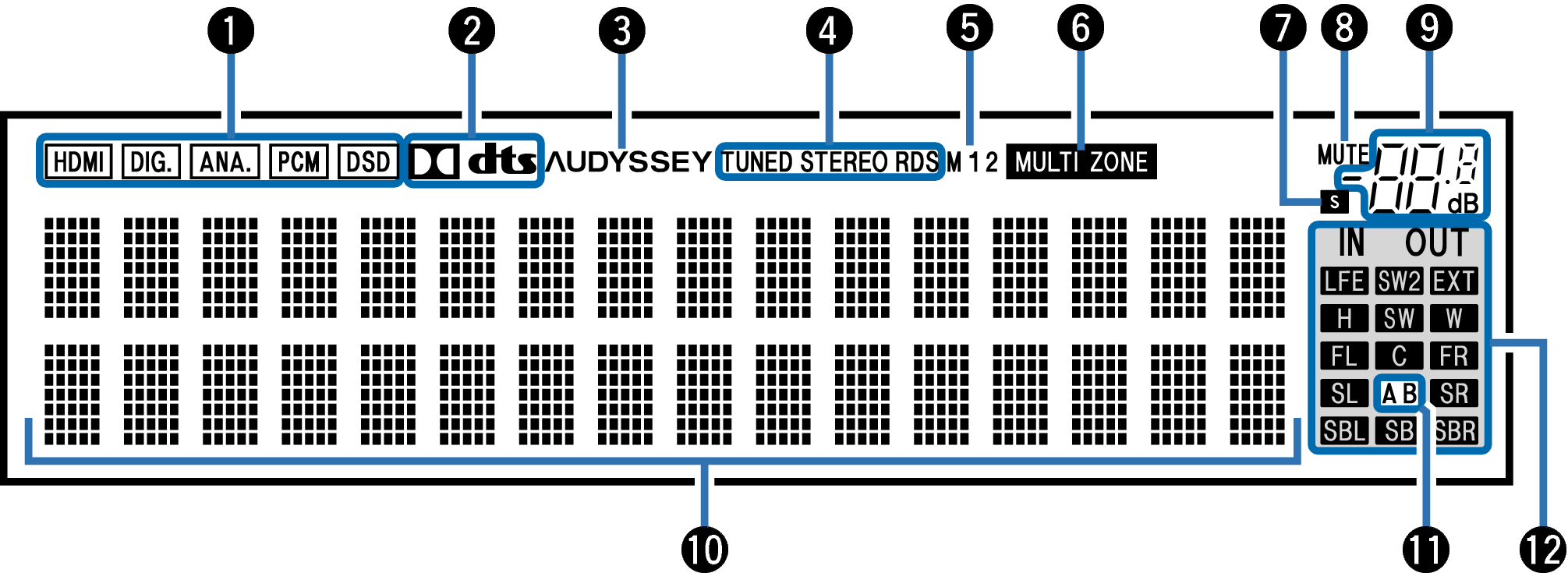

Nebendisplay

Eingangssignalanzeigen

Die jeweilige Anzeige leuchtet entsprechend dem Eingangssignal. Link

Decoder-Anzeigen

Leuchten, wenn Dolby- oder DTS-Signale empfangen werden oder der Dolby- oder DTS-Decoder läuft.

Audyssey_®-Anzeige

Diese Anzeige leuchtet, wenn “MultEQ_® XT32”, “Dynamic EQ”, “Dynamic Volume”, “Audyssey DSX_®” oder “Audyssey LFC_TM” eingestellt ist. Link - Link

Anzeigen für den Empfangsmodus des Tuners

Leuchten entsprechend der Empfangsbedingungen, wenn der Eingang auf “Tuner” gestellt wurde.

TUNED: Leuchtet, wenn das Sendesignal richtig eingestellt ist.

STEREO: Leuchtet, wenn UKW-Stereosendungen empfangen werden.

RDS : Leuchtet, wenn RDS-Sendungen empfangen werden.

Monitorausgabeanzeige

Diese Anzeige leuchtet auf, wenn ein HDMI-Monitor angeschlossen ist. Wenn “Auto(Dual)” eingestellt ist, leuchten die Anzeigen entsprechend dem Verbindungsstatus.

MULTI ZONE-Anzeige

Leuchtet auf, wenn ZONE2 oder ZONE3 (separater Raum) aktiviert ist. Link

Anzeige der Einschlaffunktion

Diese leuchtet, wenn der Schlafmodus ausgewählt ist. Link

MUTE-Anzeige

Diese blinkt, wenn der Ton abgeschaltet ist. Link, Link

Lautstärkeanzeige

Informationsdisplay

Zeigt den Namen der Eingangsquelle, den Klangmodus, die Einstellungen und andere Informationen an.

Front-Lautsprecheranzeigen

Je nach Einstellung der Front-Lautsprecher A und B leuchten diese auf.

Anzeigen für den Kanal des Eingangs-/Ausgangssignals

Der Kanal für Eingangs-/Ausgangssignale wird entsprechend den für “Kanalanzeigen” konfigurierten Einstellungen angezeigt. Link

Wenn für “Kanalanzeigen” die Option “Ausgang” eingestellt ist (Standard) Leuchten, wenn die Audiosignale von den Lautsprechern ausgegeben werden.

Wenn für “Kanalanzeigen” die Option “Eingang” eingestellt ist. Leuchten entsprechend den Kanälen, bei denen die Eingangssignale eingehen.

Wenn HD Audio-Quellen wiedergegeben werden, leuchtet Disp_EXT auf, falls ein Signal von einem weiteren Kanal (einem anderen als einem der Front-, Center-, Surround-, Surround Back-, Fronthochtöner-, Front-Wide- oder LFE-Kanäle) eingeht.
