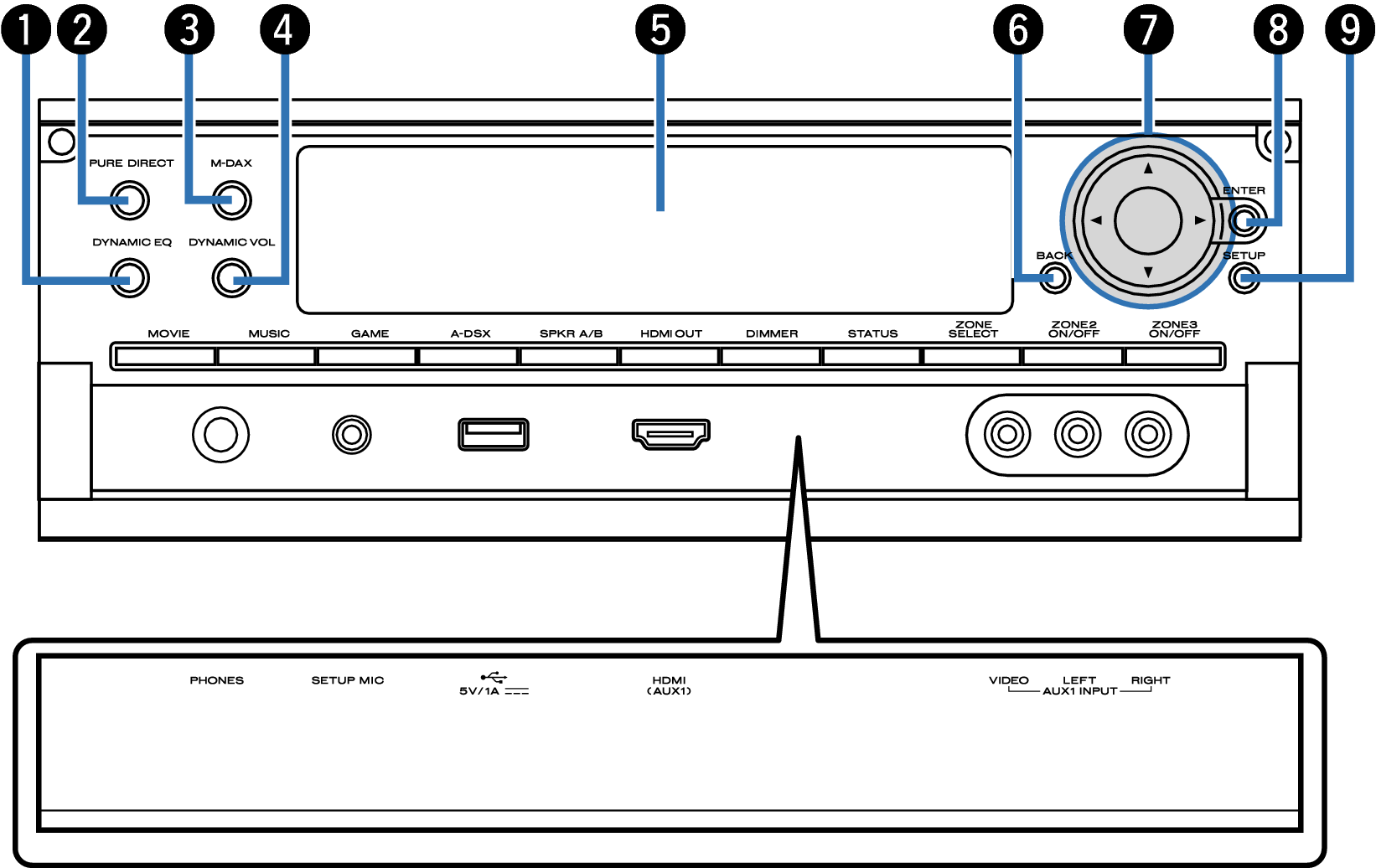

Mit offener Klappe
DYNAMIC EQ-Taste
Schaltet die Dynamic EQ-Einstellungen um. Link
PURE DIRECT-Taste/-Anzeige
Schaltet den Klangmodus um zwischen Direct, Pure Direct und Auto. Link – Link
Diese leuchtet, wenn der Pure Direct-Modus als Klangmodus ausgewählt ist.
M-DAX-Taste/-Anzeige
Aktiviert den M-DAX-Modus. Link
Diese leuchtet, wenn der M-DAX-Modus ausgewählt ist.
Dynamic Volume-Taste (DYNAMIC VOL)
Schaltet die Dynamic Volume-Einstellungen um. Link
Nebendisplay
Zeigt unterschiedliche Informationen an. Link
BACK-Taste
Ermöglicht das Zurückkehren zum vorherigen Bildschirm. Link
Pfeiltasten (
)
Ermöglichen die Auswahl von Elementen. Link
ENTER-Taste
Diese Taste bestätigt die Auswahl. Link
SETUP-Taste
Ermöglicht die Anzeige des Menüs auf dem Fernsehbildschirm. Link

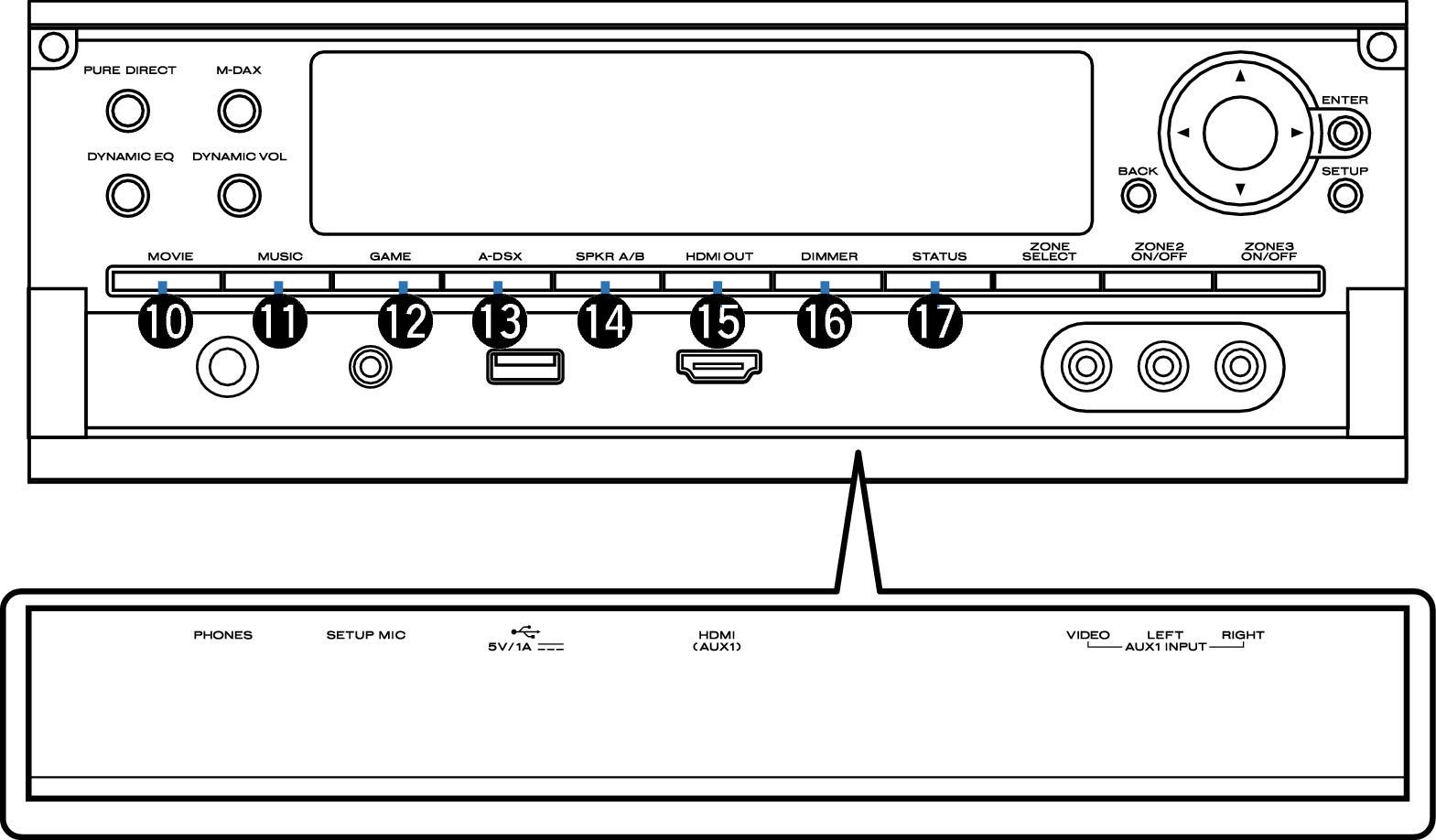

MOVIE-Taste
Schaltet den Klangmodus auf “Movie”. Link
MUSIC-Taste
Schaltet den Klangmodus auf “Music”. Link
GAME-Taste
Schaltet den Klangmodus auf “Game”. Link
Audyssey DSX®-Taste (A-DSX)
Schaltet die Audyssey DSX®-Einstellungen um. Link
Umschalttaste für Lautsprecher A/B (SPKR A/B)
Ermöglicht die Auswahl der verwendeten Front-Lautsprecher. Link
HDMI OUT-Taste
Zur Einstellung der HDMI-Monitorausgabe. Link
DIMMER-Taste
Mit jedem Druck auf die Taste ändert sich die Helligkeit des Displays. Link
STATUS-Taste
Mit jedem Druck auf die Taste ändern sich die im Display angezeigten Informationen. Link

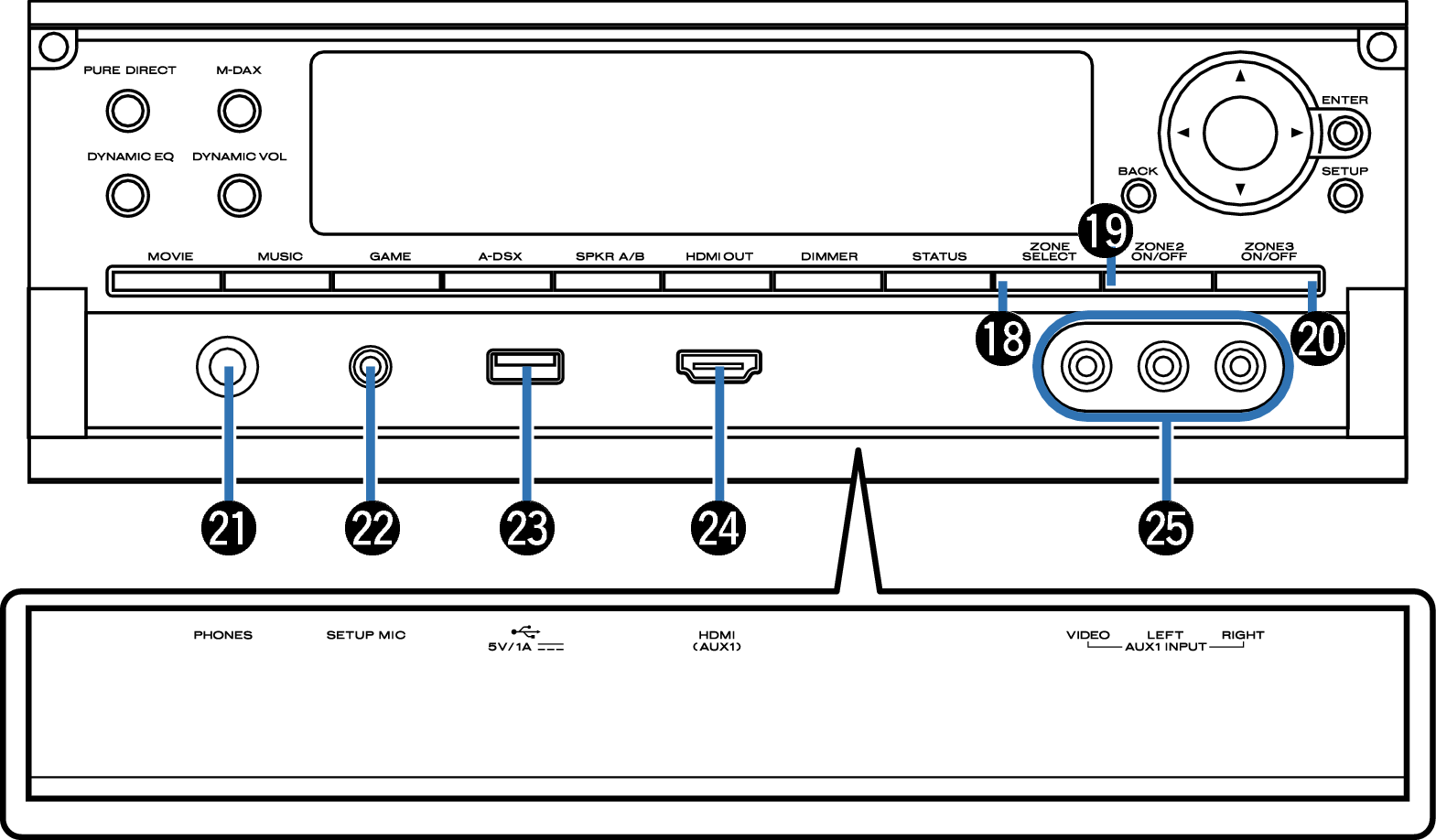

ZONE SELECT-Taste
Ermöglicht das Umschalten der mit der Fernbedienung gesteuerten Zone (MAIN ZONE, ZONE2, ZONE3). Link, Link
ZONE2 ON/OFF-Taste
Schaltet ZONE2 ein/aus. Link
ZONE3 ON/OFF-Taste
Schaltet ZONE3 ein/aus. Link
Kopfhörerbuchse (PHONES)
Ermöglicht den Anschluss von Kopfhörern.
Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton mehr aus den angeschlossenen Lautsprechern zu hören, auch nicht über die PRE OUT-Anschlüsse.
HINWEIS
Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.
SETUP MIC-Buchse
Wird zum Anschließen des mitgelieferten Mikrofons für die Klangkalibrierung verwendet. Link
USB-Anschluss
Für den Anschluss von USB-Speichergeräten und des mit dem iPod gelieferten USB-Kabels. Link
AUX1 HDMI-Anschluss
Für den Anschluss von mit dem HDMI-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link
AUX1 INPUT-Anschluss
Für den Anschluss von mit dem Analog-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link
