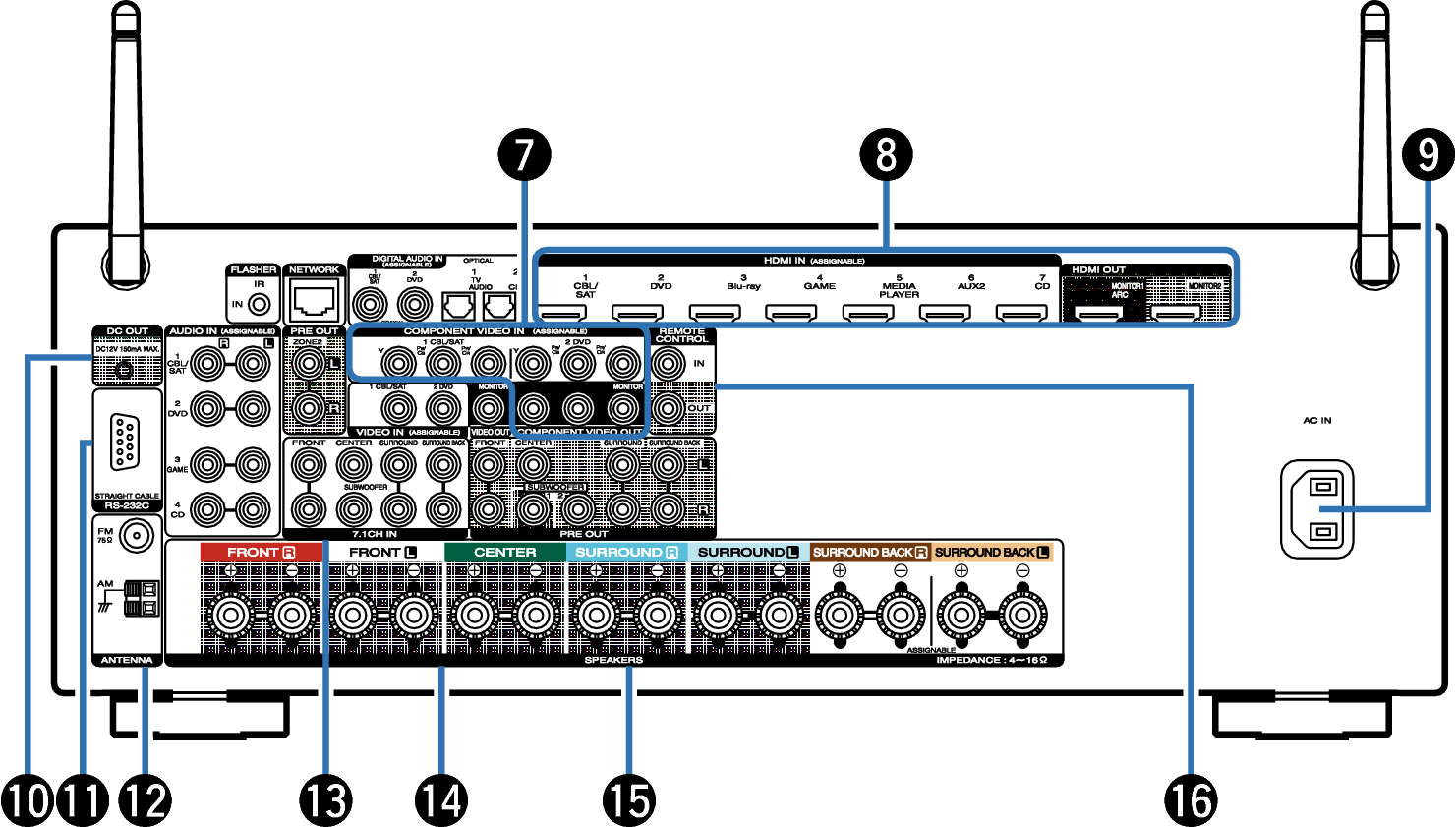

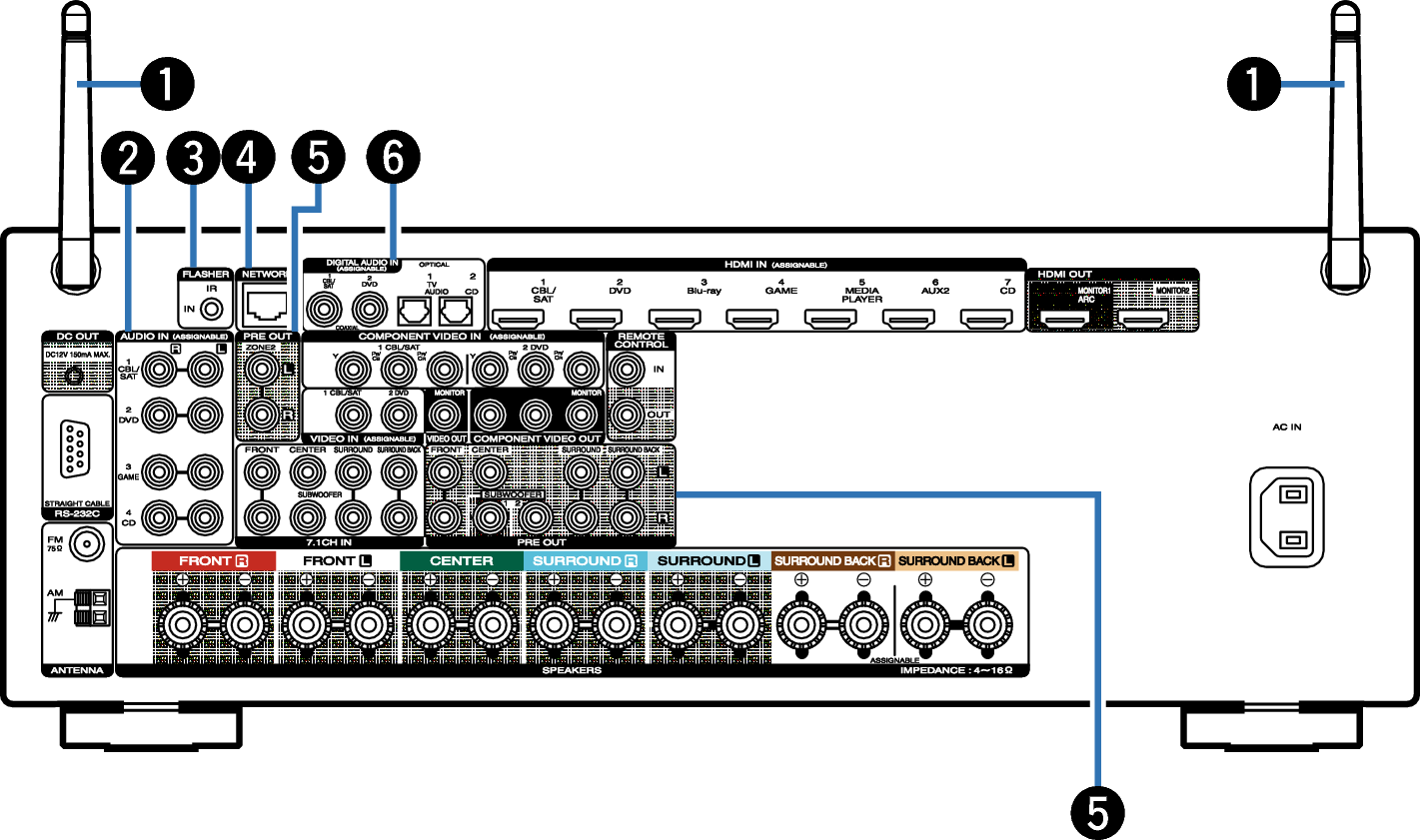

Panel tylny
Anteny prętowe dla Bluetooth/sieci bezprzewodowej LAN
Ustaw antenę pionowo podczas łączenia z siecią poprzez bezprzewodową sieć LAN, lub podczas łączenia z przenośnym urządzeniem poprzez Bluetooth. link
Zaczep antenowy może zostać usunięty z panelu tylnego.
Obróć zaczep antenowy o 90 stopni w lewo.
Wyciągnij zaczep antenowy w swoją stronę.
Zaczep antenowy jest niezbędny podczas transportu urządzenia. Należy przechowywać go w bezpiecznym miejscu.
Podłącz zaczep antenowy, wykonując czynności odłączania w odwrotnej kolejności.
Analogowe złącza audio (AUDIO)
Gniazdo FLASHER IN
Używane w przypadku korzystania ze sterowania BOX lub innego takiego urządzenia sterującego do sterowania tym urządzeniem.
Złącze NETWORK
Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. link
Złącza PRE OUT
Służy do podłączenia subwoofera z wbudowanym wzmacniaczem lub zewnętrznym wzmacniaczem mocy dla strefy ZONE2. link, link
Cyfrowe złącza audio (DIGITAL AUDIO)
Złącza sygnału komponentowego wideo (COMPONENT VIDEO)
Złącze HDMI
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link
Gniazdo DC OUT
Do podłączania urządzeń wyposażonych w funkcję wyzwalania. link
Złącze RS-232C
Służy do podłączania urządzeń zdalnego sterowania wyposażonych w złącza RS-232C. Aby uzyskać więcej informacji na ten temat, zapoznaj się z instrukcją obsługi zewnętrznego urządzenia zdalnego sterowania.
Styki anteny FM/AM (ANTENNA)
Służy do podłączania anten FM i anten pętlowych AM. link
Złącza wejściowe dźwięku 7.1-kanałowego (7.1CH IN)
Służą do podłączania urządzenia mającego wielokanałowe złącza wyjściowe audio. link
Złącza wideo (VIDEO)
Zaciski głośnikowe (SPEAKERS)
Do podłączania głośników. link
Gniazda REMOTE CONTROL
Do podłączania odbiorników/nadajników podczerwieni, umożliwiających obsługę tego i innych urządzeń zewnętrznych z innego pomieszczenia. link
UWAGA
Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.
