Connexion des enceintes
Dans cette section, nous connectons les enceintes de la pièce à cet appareil.
Cette section décrit comment les connecter en partant d’exemples classiques.
REMARQUE
Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (Circuit de protectionlien)
Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le “Assistant de config.” (page 8 du “Guide de démarrage rapide” séparé) est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque “Assistant de config.” est en cours d’exécution).
Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.
REMARQUE
Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.
Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au moins 3 secondes.
“V.Format:< PAL>” s’affiche sur l’écran.
Appuyez deux fois sur DIMMER sur l’appareil principal.
“Sp.Imp.:<8ohms>” s’affiche sur l’écran.
Appuyez sur ZONE2 SOURCE ou INTERNET RADIO sur l’appareil principal pour sélectionner l’impédance.
|
6ohms : |
6 Ω/ohms à 8 Ω/ohms est sélectionné, même si c’est pour une enceinte avec une impédance connectée. |
|
4ohms : |
4 Ω/ohms à 8 Ω/ohms est sélectionné, même si c’est pour une enceinte avec une impédance connectée. |
Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.
Connexion des câbles d’enceinte
Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.
Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.
Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.
Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.
Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

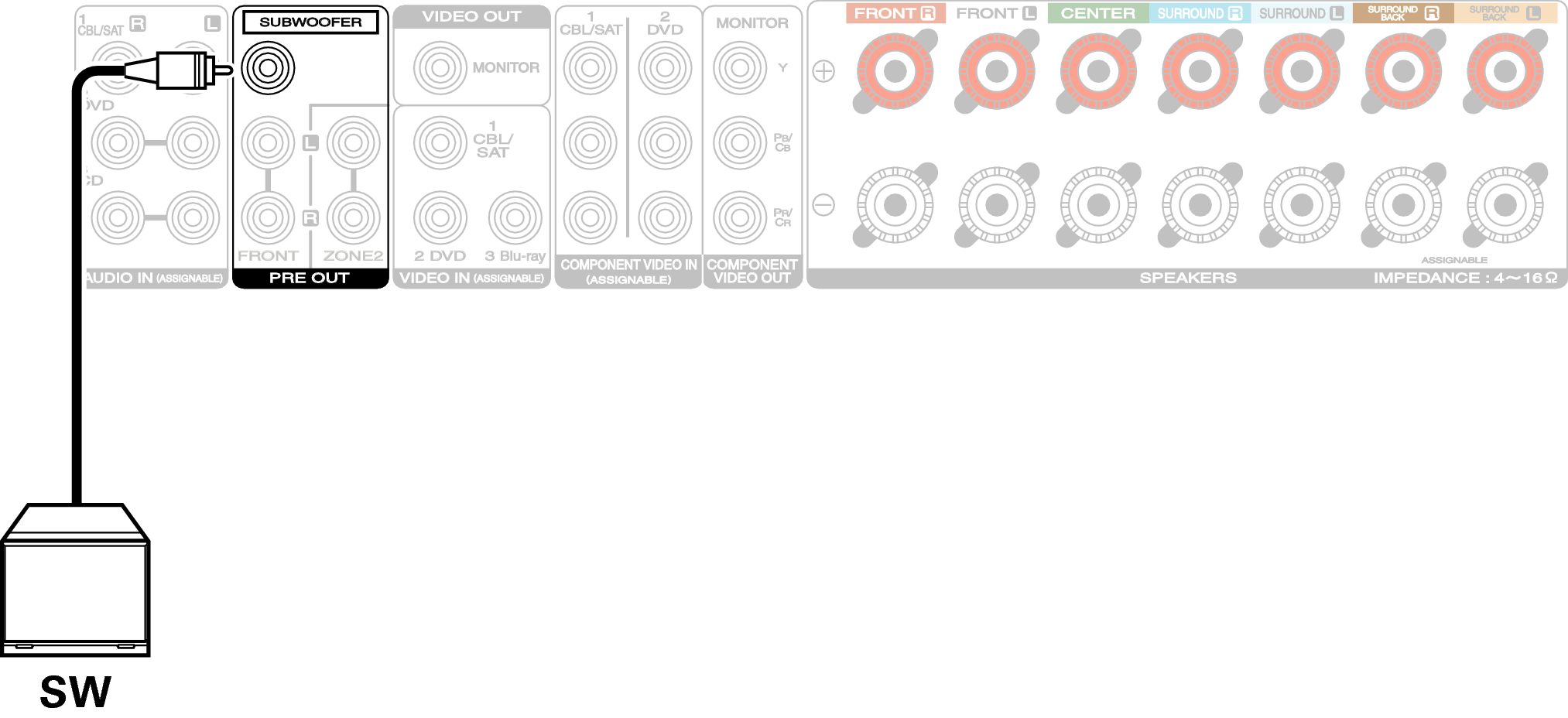

Connexion du subwoofer
Utilisez un câble adapté pour connecter le subwoofer.
À propos de l’étiquette du câble d’enceinte (fournie) pour une identification du canal
La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal.
|
Bornes d’enceintes |
Couleur |
|---|---|
|
FRONT L |
Blanc |
|
FRONT R |
Rouge |
|
CENTER |
Vert |
|
SURROUND L |
Bleu clair |
|
SURROUND R |
Bleu |
|
SURROUND BACK L |
Beige |
|
SURROUND BACK R |
Marron |
|
SUBWOOFER |
Noir |
Attachez l’étiquette du câble d’enceinte pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme.
Reportez-vous au tableau ci-dessus et attachez l’étiquette à chaque câble d’enceinte.
Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble d’enceinte.
Comment attacher l’étiquette du câble d’enceinte
