Installation des enceintes
Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.
L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.
![](fig/Pict SP Position NR1605U_RQIFILhvsngptj.png)
FL/FR (Enceinte |
Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur. |
C (Enceinte |
Placez l’enceinte CENTER à l’avant et au centre de la TV, entre les enceintes avant gauche et droite. |
SL/SR (Enceinte |
Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. |
SBL/SBR(Enceintes surround arrière gauche/droite): |
Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute. |
FHL/FHR (Enceintes |
Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et gauche avant. Fixez-les aussi près du plafond que possible et dirigez-les vers la position d’écoute. |
SW (Subwoofer): |
Placez le SUBWOOFER à votre endroit préféré près des enceintes avant. |
Cet appareil est compatible avec les normes Dolby Pro Logic z lien qui offrent une sensation surround bien plus large et plus profonde.
Pour utiliser la norme Dolby Pro Logic z, installez des enceintes avant-haut.

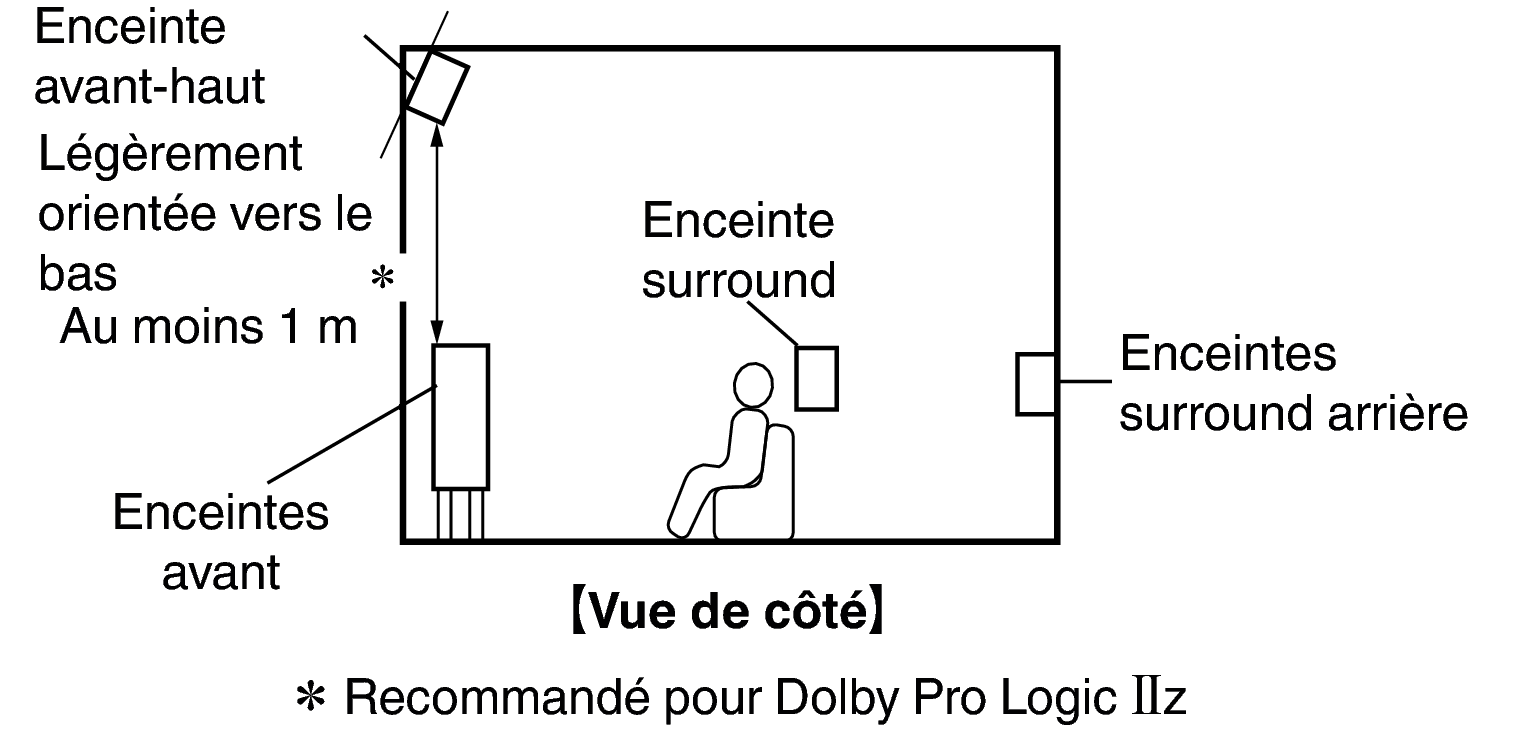

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.
![](fig/Pict SP Layout 11.1 Side NR1~_UJDCILydtdtatw.png)
En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière
![](fig/Pict SP Layout 7.1 SB_OBAOILajxxsdjy.png)
∗1:22° - 30° ∗2:90° - 110° ∗3:135° - 150°
Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.
En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes avant-haut
![](fig/Pict SP Layout 7.1 FH_OBAOILbnhqttjf.png)
∗1:22° - 30° ∗2:22° - 45° ∗3:90° - 110°
Lorsque des enceintes 5.1 canaux sont installées
![](fig/Pict SP Layout 5.1_OBAOILawupdjrk.png)
∗1:22° - 30° ∗2:120°
