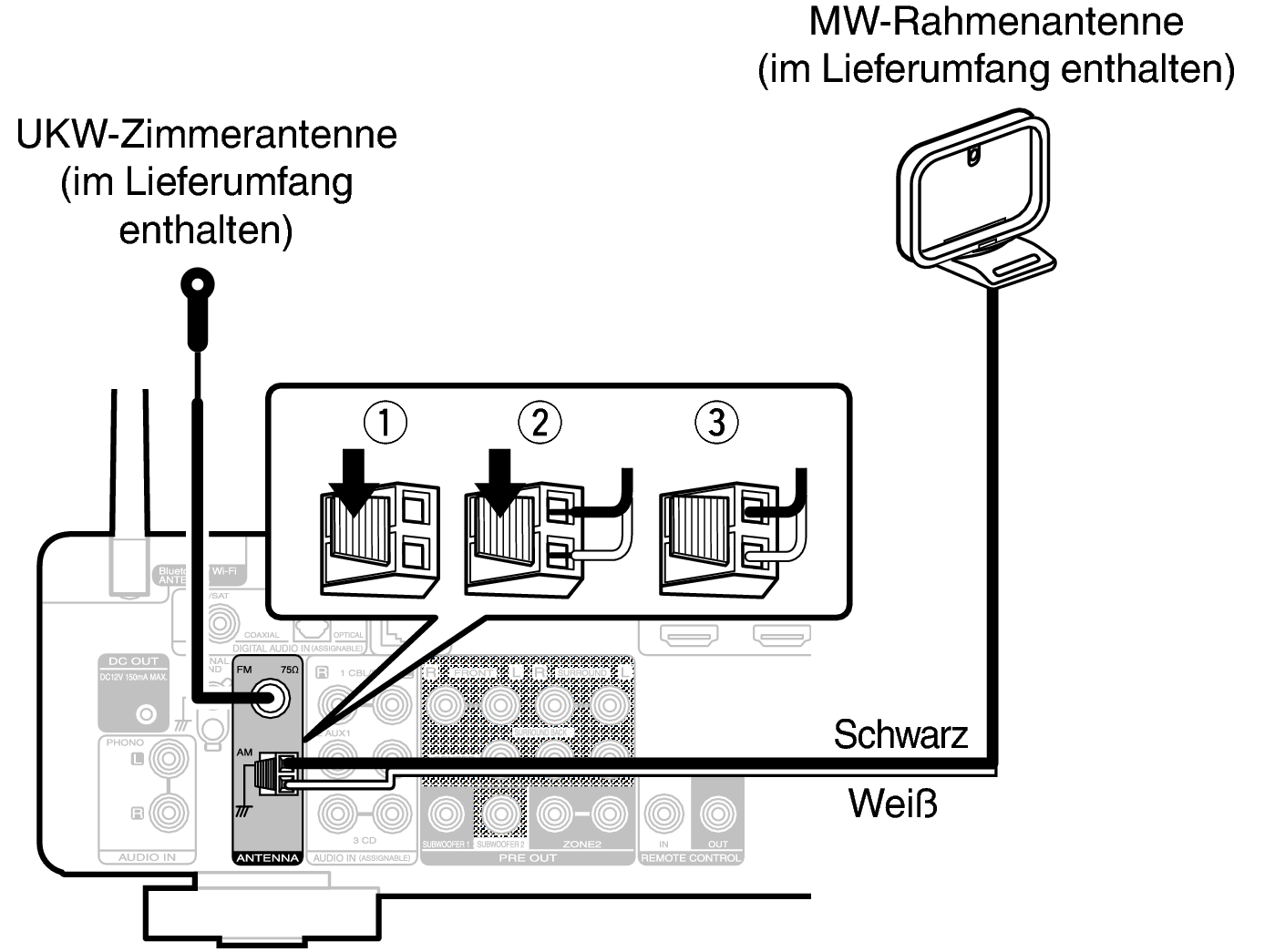

Anschließen von UKW-/MW-Antennen

Schließen Sie die Antenne an, suchen Sie einen Sender und drehen Sie die Antenne an die Stelle, an der das Hintergrundrauschen am geringsten ist. Fixieren Sie dann die Antenne mit Klebeband oder einem ähnlichen Hilfsmittel in dieser Position. (Wiedergabe von UKW-/MW-SendungenLink)

Wenn der Radioempfang gestört bleibt, ist eine Außenantenne zu empfehlen. Einzelheiten erfahren Sie in dem Fachgeschäft, in dem Sie das Gerät gekauft haben.

HINWEIS

Achten Sie darauf, dass die Leiteranschlüsse der MW-Rahmenantenne keine Metallteile am Gerät berühren.

Conne ANT C70sN

Verwendung der MW-Rahmenantenne

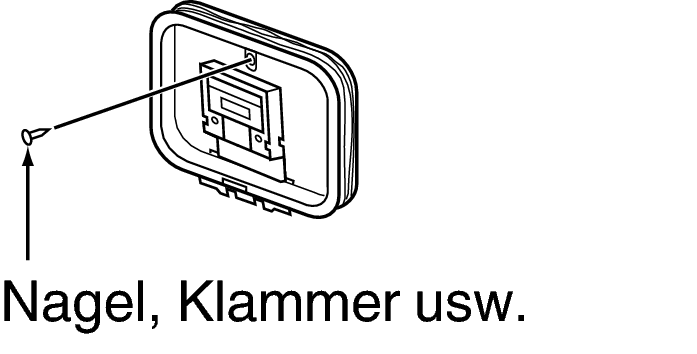

Verwendung bei Wandmontage

Ohne Zusammenbau direkt an der Wand montieren.

Conne AM antenna1

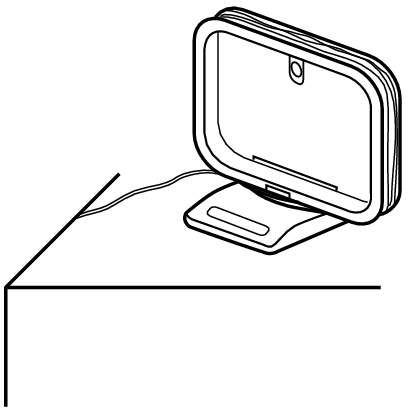

Verwendung bei freier Aufstellung

Gehen Sie beim Zusammenbau wie oben erläutert vor.

Informationen zur Montage finden Sie unter “Montage der MW-Rahmenantenne”.

Conne AM antenna2

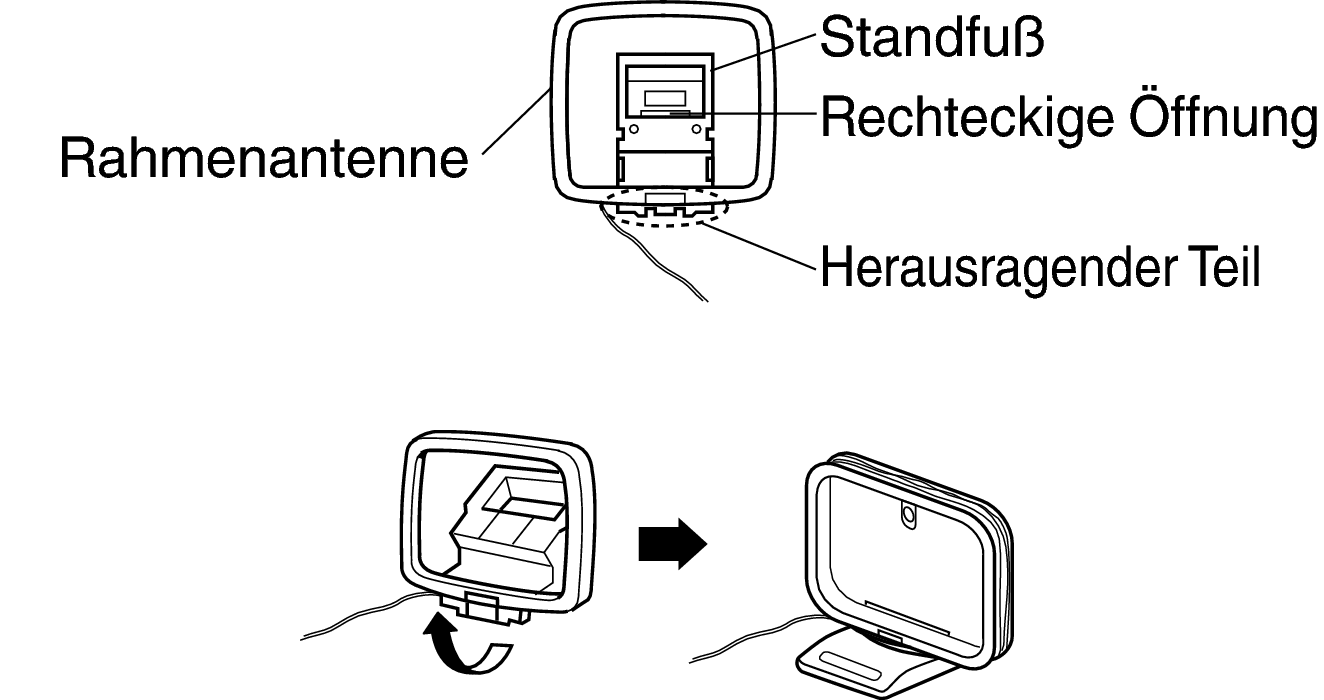

Zusammenbau der MW-Rahmenantenne

Führen Sie den Standfußteil auf der Rückseite unten an der Rahmenantenne ein, und biegen Sie ihn nach vorne um.

Führen Sie den herausragenden Teil in die rechteckige Öffnung im Standfuß hindurch.

Conne AM antenna
