Anschließen einer ZONE2

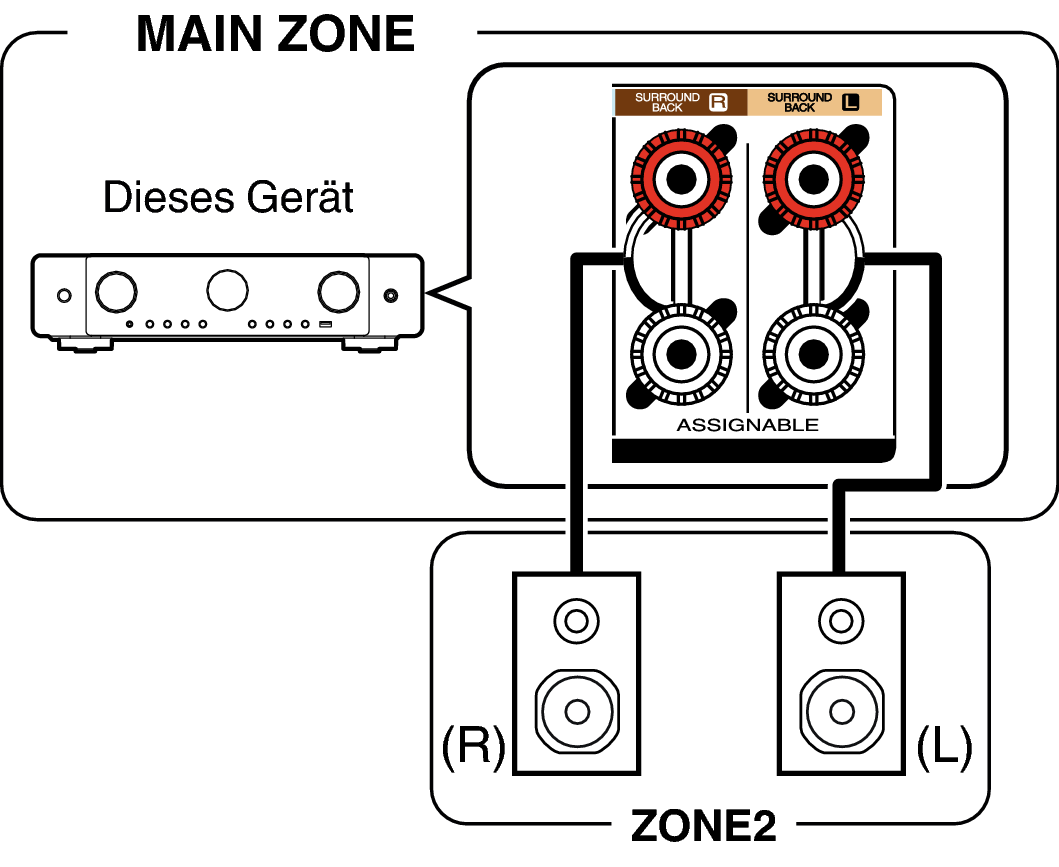

Anschluss 1: Anschluss über einen Lautsprecheranschluss

Wenn “Endstufen-Zuweisung” im Menü auf “5.1-Kanal + Zone2” eingestellt ist, erfolgt die Audioausgabe in ZONE2 über den SURROUND BACK-Lautsprecheranschluss. Link

Pict ZONE Audio1 C70sU

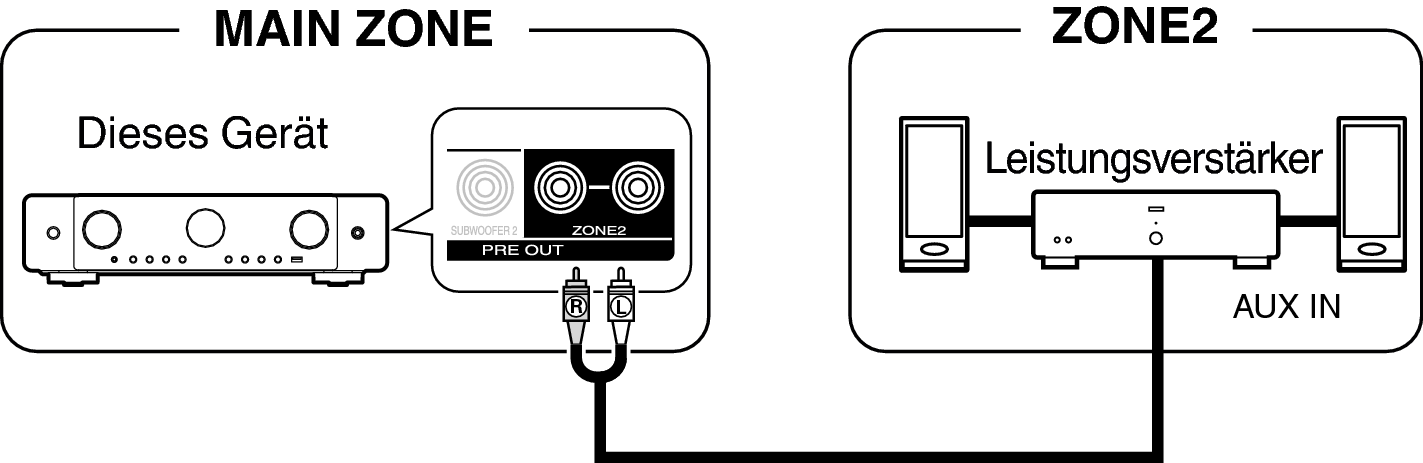

Anschlussweise 2: Anschluss über einen externen Verstärker (ZONE2)

Die Audiosignale an den Audioausgängen von ZONE2 des Geräts werden über die Verstärker für ZONE2 ausgegeben und mit diesen Verstärkern wiedergegeben.

Pict ZONE Audio2 C70sU
