Bedienen des Geräts über eine Netzwerk-Steuerfunktion

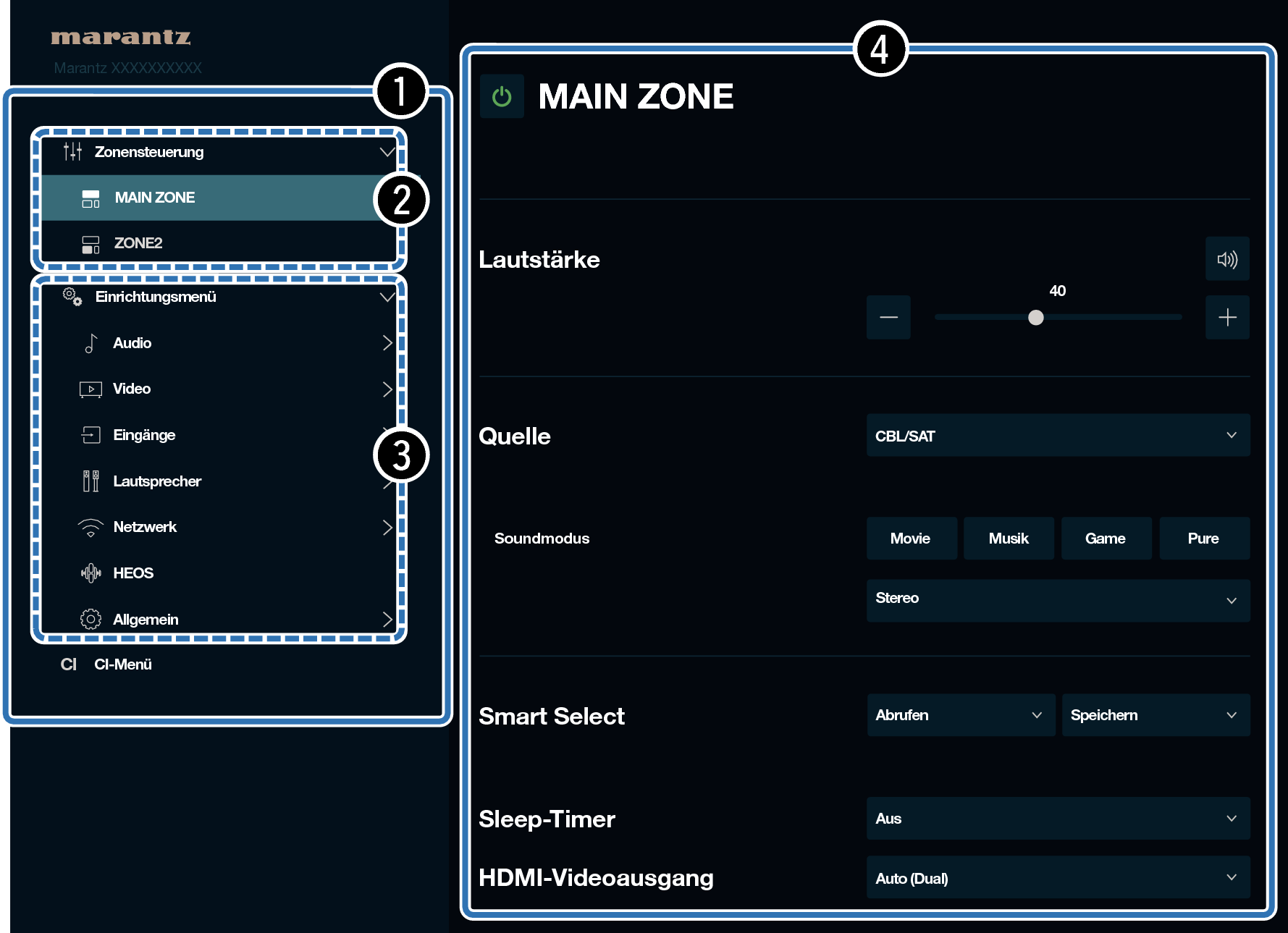

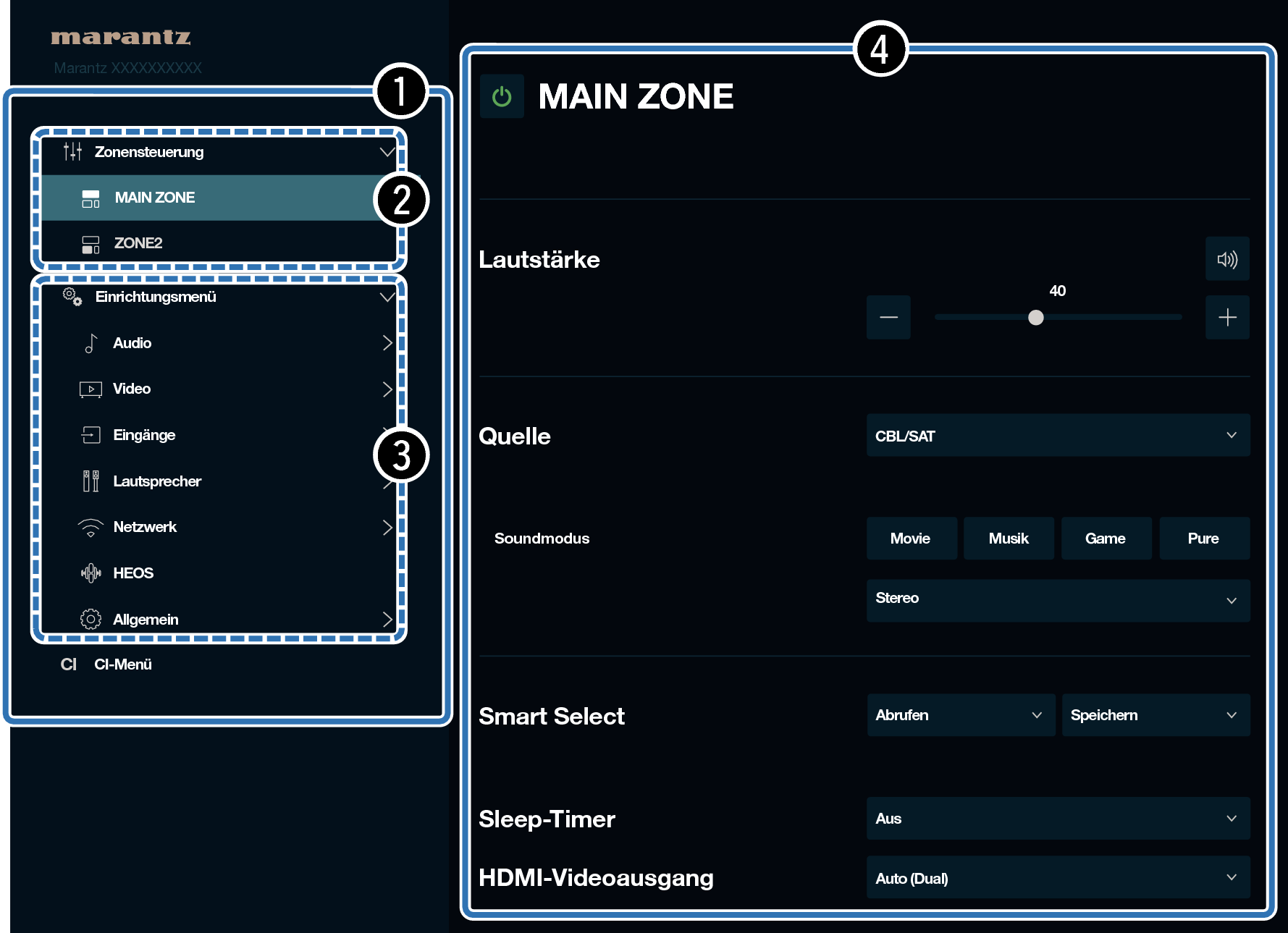

Der Websteuerungsbildschirm unterstützt die folgenden Funktionen.

Sidebar-Menü

Auswahl der zu steuernden Zone

Einrichtungsmenü

Einstellung der ausgewählten Zone und des Menüs im Sidebar-Menü

Websteuerungsbildschirm
Hauptmenü

Pict Web8 MzZ2v2

Audyssey-Einmessung wird auf dem Websteuerungsbildschirm nicht unterstützt. Wenn Sie eine Messung durchführen möchten, führen Sie die Messung über das Einrichtungsmenü auf dem Bildschirm durch.

“CI-Menü” enthält Einstellungen für Installateure und sollte zu keinem anderen Zeitpunkt verwendet werden.

Stellen Sie für “Netzwerk-Steuerung” die Option “Immer ein” ein. Link
Zur Kontrolle der IP-Adresse dieses Gerätes wählen Sie im Menü “Informationen”. Link
GUI NetworkInfo C60
Öffnen Sie einen Webbrowser auf einem PC oder Tablet.
Geben Sie die IP-Adresse dieses Geräts in die Adresszeile des Browsers ein.

Beispiel: Wenn das Gerät die IP-Adresse “192.168.100.19” hat, geben Sie “http://192.168.100.19” ein.

GUI Web4 S94
Eine Datenschutz-Fehlermeldung wird angezeigt, wenn der Websteuerungsbildschirm über einen Webbrowser geöffnet wird. Gehen Sie wie folgt vor, um zum Websteuerungsbildschirm zu gelangen.

Die Meldung und das Verhalten unterscheiden sich je nach Webbrowser.

Wenn das Hauptmenü im Browser angezeigt wird, klicken Sie auf den gewünschten Menüeintrag.

Beispiel (Chrome):

Klicken Sie auf “Erweitert” und “Weiter zu xxx.xxx.xxx.xxx (IP-Adresse)”, um den Websteuerungsbildschirm zu öffnen.

Pict Web6
BlueArrow
Pict Web7 MzZ2v2
