7.1-kanaals luidsprekers aansluiten

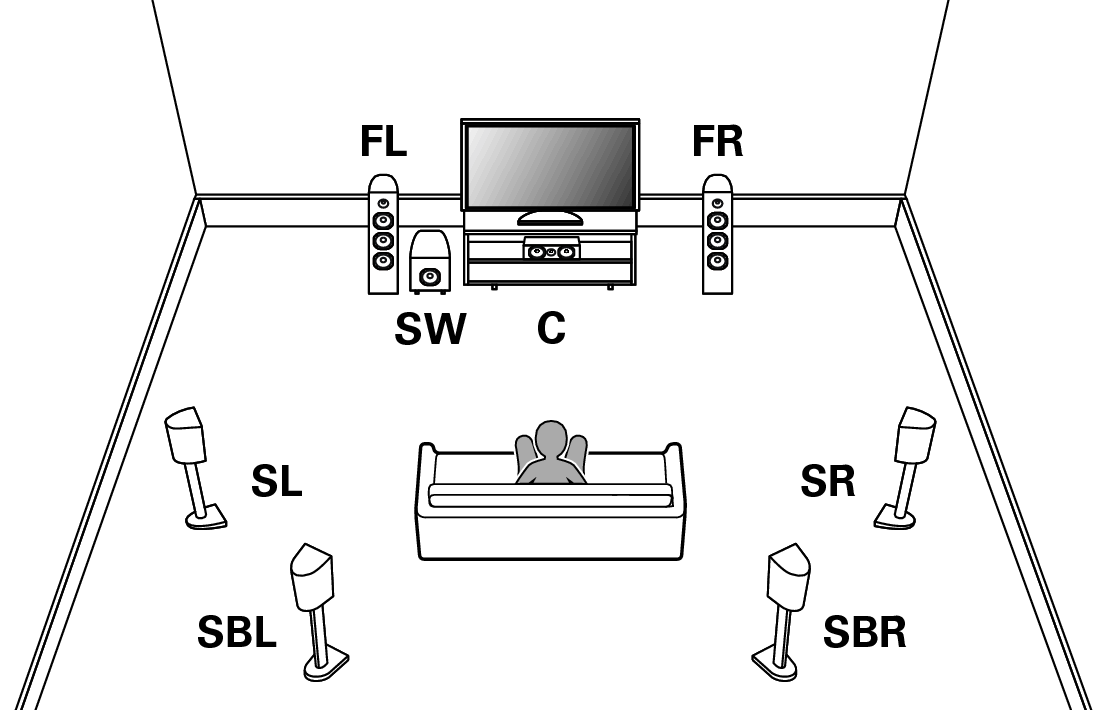

Voorbeeldschema wanneer u luidsprekers surround achter gebruikt

Dit 7.1-kanaals surroundsysteem is een standaard 7.1-kanaals systeem.
(Surround luidsprekers achter toevoegen aan een standaard 5.1-kanaals systeem)

Pict SP Layout 7.1_SB1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Subwoofers: 1 luidspr.

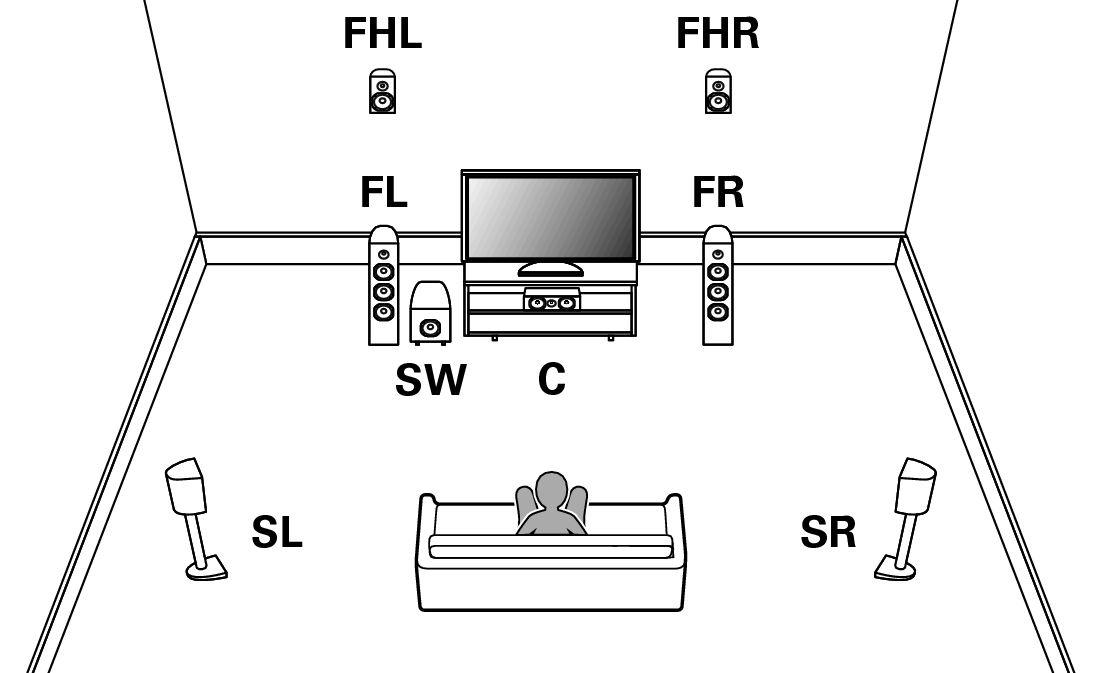

Voorbeeldschema wanneer u hoog-luidsprekers gebruikt

Dit 7.1-kanaals surroundsysteem is hetzelfde als een standaard 5.1-kanaals systeem, maar met voorluidsprekers hoog.

Pict SP Layout 7.1 FH1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Height-luidsprekers: 2 luidspr.
indeling: Front Height Flower Mark
Subwoofers: 1 luidspr.

De voor hoog-luidsprekers kunnen worden gewijzigd naar andere hoog-/plafond-/Dolby Atmos-luidsprekers in de instellingen “Luidsprekerindeling” - “indeling”.
