9.1-kanaals luidsprekers aansluiten

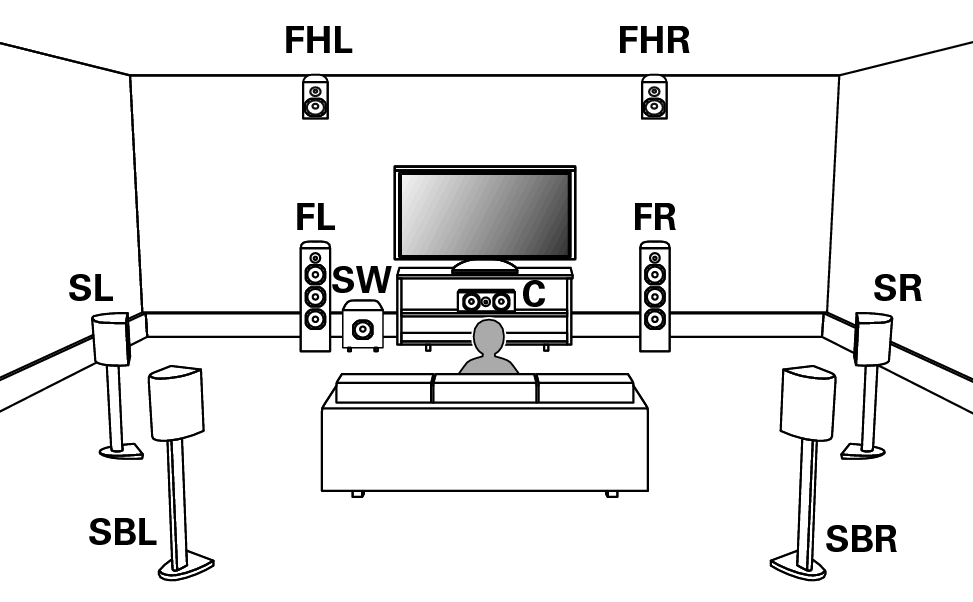

Voorbeeldschema wanneer u surround achter en één set hoog-luidsprekers gebruikt

Pict SP Layout 9.1 FH1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Surround Back: 2 luidspr.
Height-luidsprekers: 2 luidspr.
indeling: Front Height Flower Mark
Subwoofers: 1 luidspr.

De voor hoog-luidsprekers kunnen worden gewijzigd naar andere hoog-/plafond-/Dolby Atmos-luidsprekers in de instellingen “Luidsprekerindeling” - “indeling”.

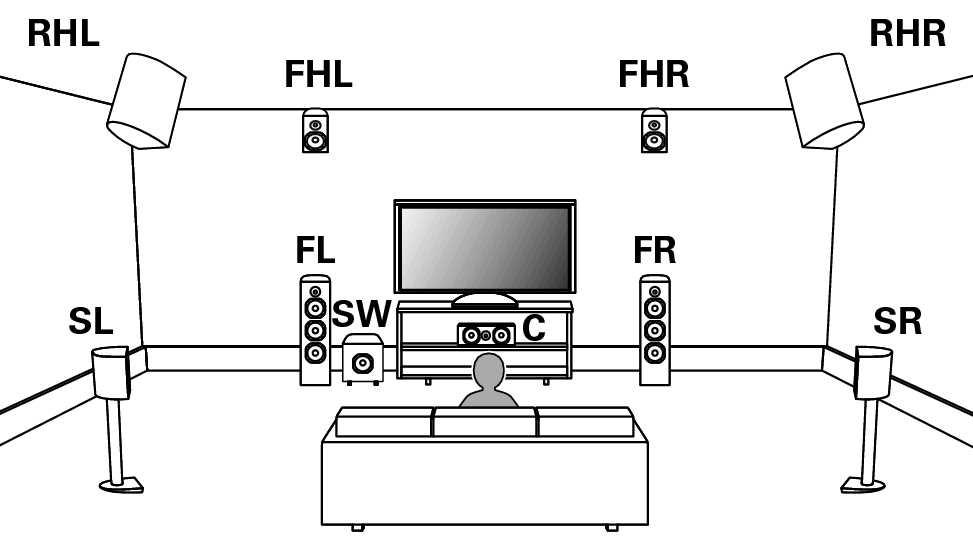

Voorbeeldschema wanneer u twee sets hoog-luidsprekers gebruikt

Pict SP Layout 9.1 RH FH1

Voor elke luidsprekeraansluiting raadpleegt u het volgende.

Luidsprekers aansluiten op de luidsprekeraansluitingenkoppeling

Een externe voedingsversterker aansluitenkoppeling

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Height-luidsprekers: 4 luidspr.
Voorindeling: Front Height Flower Mark
Achterindeling: Rear Height Flower Mark
Subwoofers: 1 luidspr.

De voor hoog-l en achter hoog-luidsprekers kunnen worden gewijzigd naar andere hoog-/plafond-/Dolby Atmos-luidsprekers in de instellingen “Luidsprekerindeling” - “indeling”.

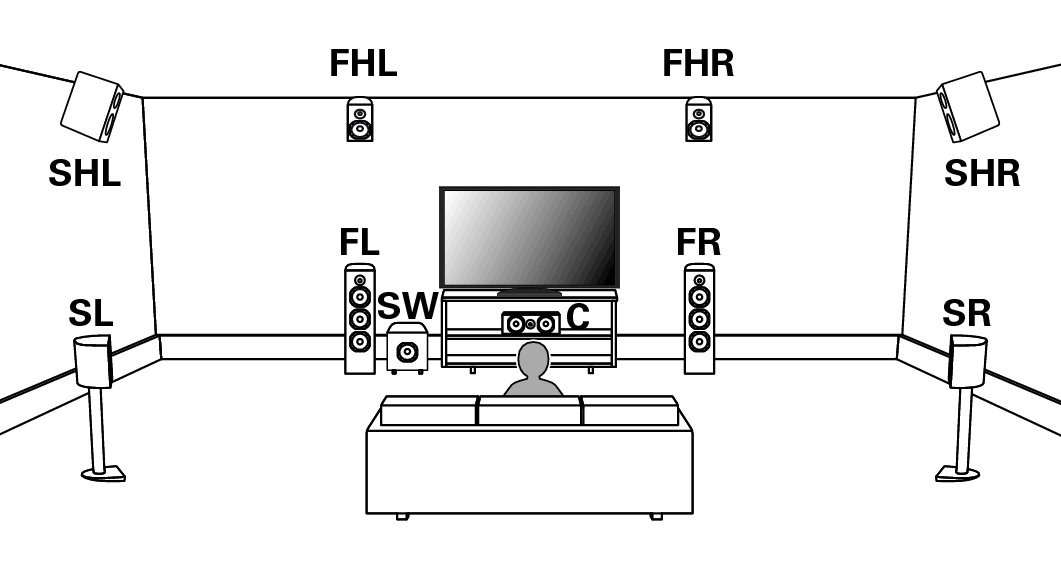

Voorbeeldschema voor Auro-3D 9.1-kanaals systeem

Deze luidsprekerconfiguratie is geoptimaliseerd voor Auro-3D-weergave.

Pict SP Layout 9.1 Auro3D

Stel Luidsprekerindeling in het menu als volgt in. koppeling

Center: Ja
Surround: Ja
Height-luidsprekers: 4 luidspr.
Voorindeling: Front Height
Achterindeling: Surround Height
Subwoofers: 1 luidspr.
Conne SP 9.1 Auro C40U
