W systemie tym można podłączyć maksymalnie głośniki 15.1-kanałowe i można jednocześnie odtwarzać maksymalnie głośniki 13.1-kanałowe dla Dolby Atmos i Auro-3D.

Do odtwarzania Dolby Atmos użyj głośników przednich wysokich, środkowych górnych lub tylnych wysokich.

Do odtwarzania Auro-3D użyj głośników przednich wysokich, tylnych wysokich, centralnych wysokich lub górnych Surround.

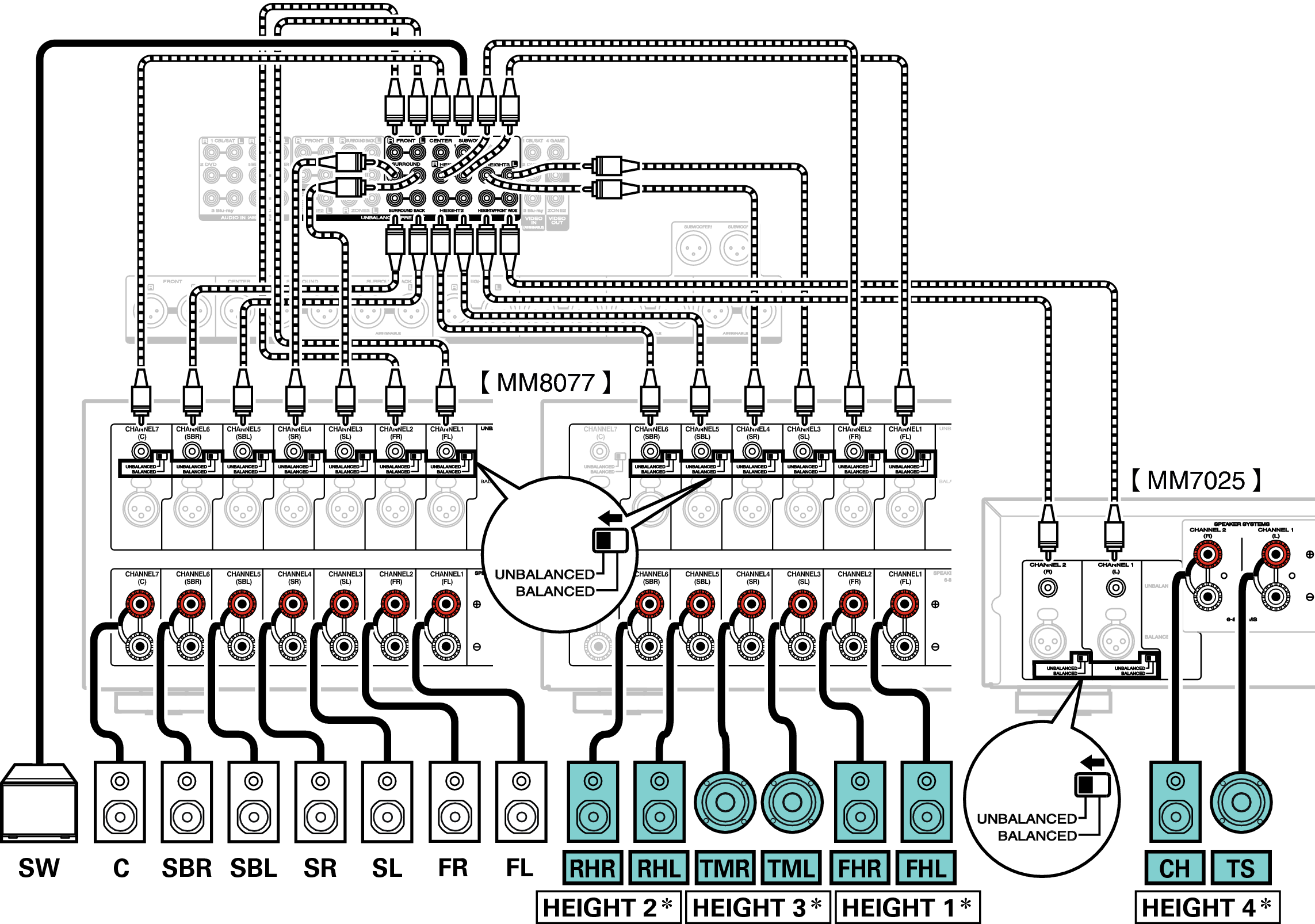

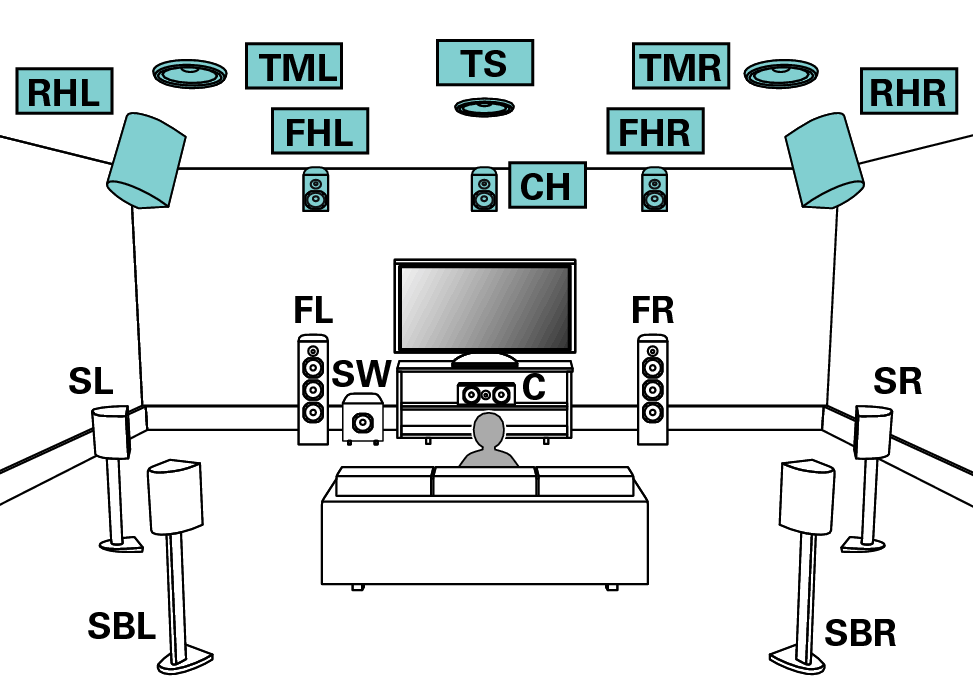

Przykładowe połączenie

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” i “Górne głoś.” na “8kan.” w menu. link

Bracket Open Przykład Bracket Close połączenie złącza UNBALANCED RCA

Do optymalnego odtwarzania Auro-3D użyj głośników wysokich Surround. Do odtwarzania Auro-3D i Dolby Atmos z odtwarzaniem 13.1-kanałowym zainstaluj głośniki tylne wysokie zamiast wysokich Surround.

Kombinacja używanych głośników górnych				Podłączone złącza wstępnego wyjścia
	Liczba głośników górnych/sufitowych	Liczba głośników Dolby	Wzór kombinacji	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
2kan.	2kan.	Brak	Przednie górne	Przednie górne	-	-	-
			Sufitowe przednie	Sufitowe przednie	-	-	-
			Sufitowe środkowe	Sufitowe środkowe	-	-	-
			Sufitowe tylne	Sufitowe tylne	-	-	-
			Tylne ścienne	Tylne ścienne	-	-	-
	Brak	2kan.	Przednie Dolby	Przednie Dolby	-	-	-
			Surround Dolby	Surround Dolby	-	-	-
			Tylne Dolby 2	Tylne Dolby	-	-	-

Kombinacja używanych głośników górnych				Podłączone złącza wstępnego wyjścia
	Liczba głośników górnych/sufitowych	Liczba głośników Dolby	Wzór kombinacji	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
4kan.	2kan.	2kan.	Przednie Dolby i sufit tylne	Przednie Dolby	Sufitowe tylne	-	-
			Przednie Dolby i tylne ścienne	Przednie Dolby	Tylne ścienne	-	-
			Przód górne i Surr. Dolby	Przednie górne	Surround Dolby	-	-
			Przód górne i tylne Dolby 2	Przednie górne	Tylne Dolby	-	-
			Sufit przednie i Surr. Dolby	Sufitowe przednie	Surround Dolby	-	-
			Sufit przednie i tylne Dolby 2	Sufitowe przednie	Tylne Dolby	-	-
	4kan.	Brak	Przód górne i sufit środk.	Przednie górne	Sufitowe środkowe	-	-
			Przód górne i sufit tylne	Przednie górne	Sufitowe tylne	-	-
			Przód górne i tylne ścienne 3	Przednie górne	Tylne ścienne	-	-
			Przód górne i Surr. ścienne	Przednie górne	Surr. ścienne	-	-
			Sufit przednie i sufit tylne	Sufitowe przednie	Sufitowe tylne	-	-
			Sufit przednie i tylne ścienne	Sufitowe przednie	Tylne ścienne	-	-
			Sufit środk. i tylne ścienne	Sufitowe środkowe	Tylne ścienne	-	-
	Brak	4kan.	Przednie Dolby i Surr. Dolby	Przednie Dolby	Surround Dolby	-	-
	Brak	4kan.	Przednie Dolby i tylne Dolby 2	Przednie Dolby	Tylne Dolby	-	-

Kombinacja używanych głośników górnych				Podłączone złącza wstępnego wyjścia
	Liczba głośników górnych/sufitowych	Liczba głośników Dolby	Wzór kombinacji	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
5kan.	5kan.	Brak	Przód górne i tylne ścienne & Sufit Surr. 3	Przednie górne	Tylne ścienne	L: Sufit Surr.	-
			Przód górne i Surr. ścienne & Sufit Surr.	Przednie górne	Surr. ścienne	L: Sufit Surr.	-
			Przód górne i tylne ścienne & Cent. ścienny 3	Przednie górne	Tylne ścienne	R: Cent. ścienny	-
			Przód górne i Surr. ścienne & Cent. ścienny	Przednie górne	Surr. ścienne	R: Cent. ścienny	-

Kombinacja używanych głośników górnych				Podłączone złącza wstępnego wyjścia
	Liczba głośników górnych/sufitowych	Liczba głośników Dolby	Wzór kombinacji	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
6kan.	6kan.	Brak	Przód górne i Surr. ścienne & Tylne ścienne 4	Przednie górne	Tylne ścienne	Surr. ścienne	-
			Przód górne i tylne ścienne & Sufit Surr. & Cent. ścienny 3	Przednie górne	Tylne ścienne	L: Sufit Surr. R: Cent. ścienny	-
			Przód górne i Surr. ścienne & Sufit Surr. & Cent. ścienny	Przednie górne	Surr. ścienne	L: Sufit Surr. R: Cent. ścienny	-
			Przód górne i sufit środk. & Tylne ścienne 3 5	Przednie górne	Tylne ścienne	Sufitowe środkowe	-
			Sufitowe przednie & Sufitowe środkowe & Sufitowe tylne 5	Sufitowe przednie	Sufitowe tylne	Sufitowe środkowe	-
	4kan.	2kan.	Przód górne i Surr. Dolby & Tylne ścienne 3	Przednie górne	Tylne ścienne	Surround Dolby	-
	4kan.	2kan.	Sufit przednie i Surr. Dolby & Sufitowe tylne	Sufitowe przednie	Sufitowe tylne	Surround Dolby	-
	2kan.	4kan.	Przód górne i Surr. Dolby & Tylne Dolby 2	Przednie Dolby	Tylne Dolby	Surround Dolby	-
			Przednie Dolby & Sufitowe środkowe & Tylne Dolby 2	Przednie Dolby	Tylne Dolby	Sufitowe środkowe	-
			Przednie Dolby i Surr. Dolby & Tylne ścienne	Przednie Dolby	Tylne ścienne	Surround Dolby	-
	Brak	6kan.	Przednie Dolby i Surr. Dolby & Tylne Dolby 2	Przednie Dolby	Tylne Dolby	Surround Dolby	-

Kombinacja używanych głośników górnych				Podłączone złącza wstępnego wyjścia
	Liczba głośników górnych/sufitowych	Liczba głośników Dolby	Wzór kombinacji	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
7kan.	7kan.	Brak	Przód górne i sufit środk. & Tylne ścienne & Sufit Surr. 3	Przednie górne	Tylne ścienne	Sufitowe środkowe	L: Sufit Surr.
	7kan.	Brak	Przód górne i sufit środk. & Tylne ścienne & Cent. ścienny 3	Przednie górne	Tylne ścienne	Sufitowe środkowe	R: Cent. ścienny
	5kan.	2kan.	Przód górne i Surr. Dolby & Tylne ścienne & Sufit Surr. 3	Przednie górne	Tylne ścienne	Surround Dolby	L: Sufit Surr.
	5kan.	2kan.	Przód górne i Surr. Dolby & Tylne ścienne & Cent. ścienny 3	Przednie górne	Tylne ścienne	Surround Dolby	R: Cent. ścienny
8kan.	8kan.	Brak	Przód górne i sufit środk. & Tylne ścienne & Sufit Surr. & Cent. ścienny 3	Przednie górne	Tylne ścienne	Sufitowe środkowe	L: Sufit Surr. R: Cent. ścienny
8kan.	6kan.	2kan.	Przód górne i Surr. Dolby & Tylne ścienne & Sufit Surr. & Cent. ścienny 3	Przednie górne	Tylne ścienne	Surround Dolby	L: Sufit Surr. R: Cent. ścienny

Podłączyć do złączy HEIGHT4/FRONT WIDE RCA lub HEIGHT4/FRONT WIDE XLR w celu użycia przednich głośników rozszerzających. Ustaw “Podłogowe” - “układ” w menu na “5kan. + PR” lub “5kan + ST + PR”.

Takie połączenie można wybrać w przypadku używania głośników tylnych Surround.

Aby wykorzystać pełne możliwości trybu Auro-3D, zalecane są głośniki Surround ścienne, choć głośniki Surround ścienne można zastąpić głośnikami Tylnymi ściennymi w ustawieniach głośników Dolby Atmos.

Użyj 2 zestawów głośników wysokich w odpowiednich trybach dźwiękowych do odtwarzania Dolby Atmos, DTS:X lub Auro-3D.

Użyj głośników przednich wysokich i tylnych wysokich do odtwarzania Dolby Atmos lub DTS:X.

Użyj głośników przednich wysokich i wysokich Surround do odtwarzania Auro-3D.

Połączenie to można wybrać przy ustawieniu “Podłogowe” - “układ” w menu na “5kan.” lub “5kan. + ST”. link
