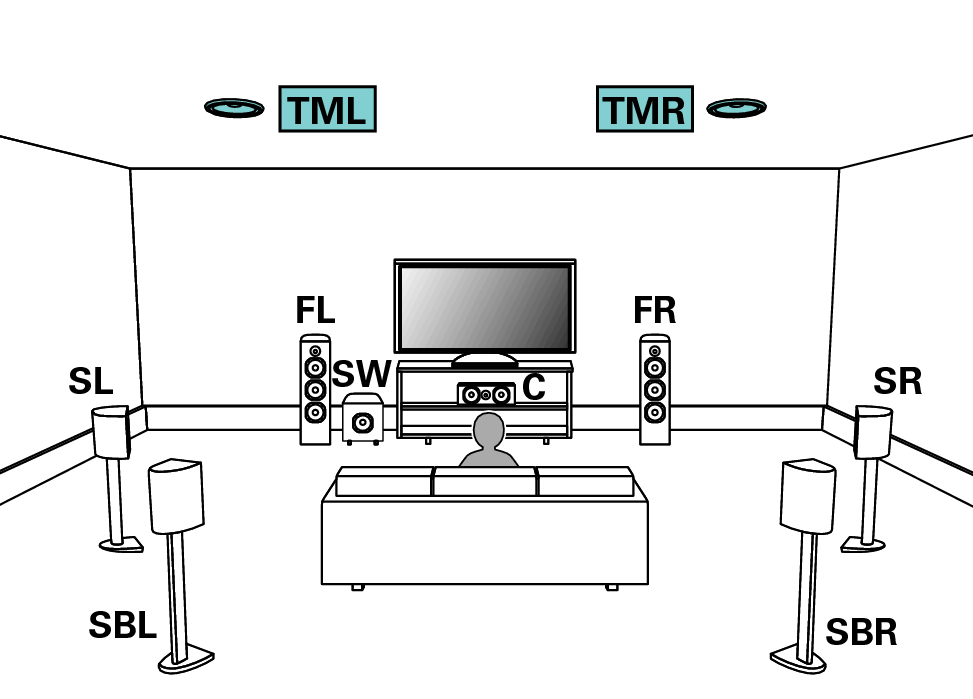

Impostare “Pavimento” - “Disposizione” su “5 can e SB” e “Altop. super.” su “2 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile collegare i diffusori anteriori superiori o posteriori superiori al posto dei diffusori centrali superiori. In questo caso, impostare i diffusori a soffitto da collegare in “Superiore” - “Disposizione” nel menu. link

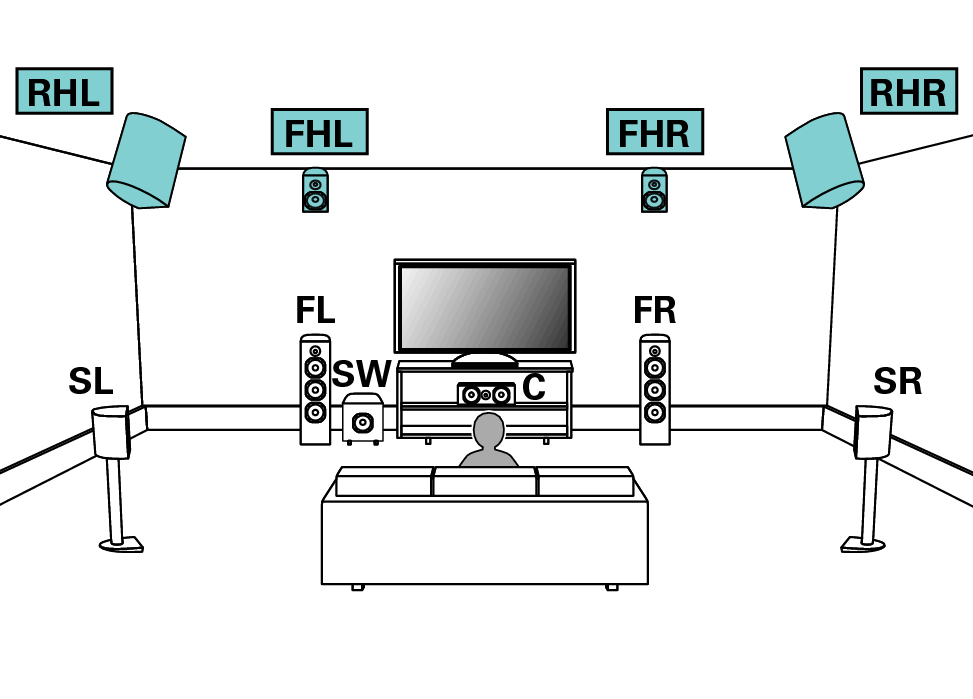

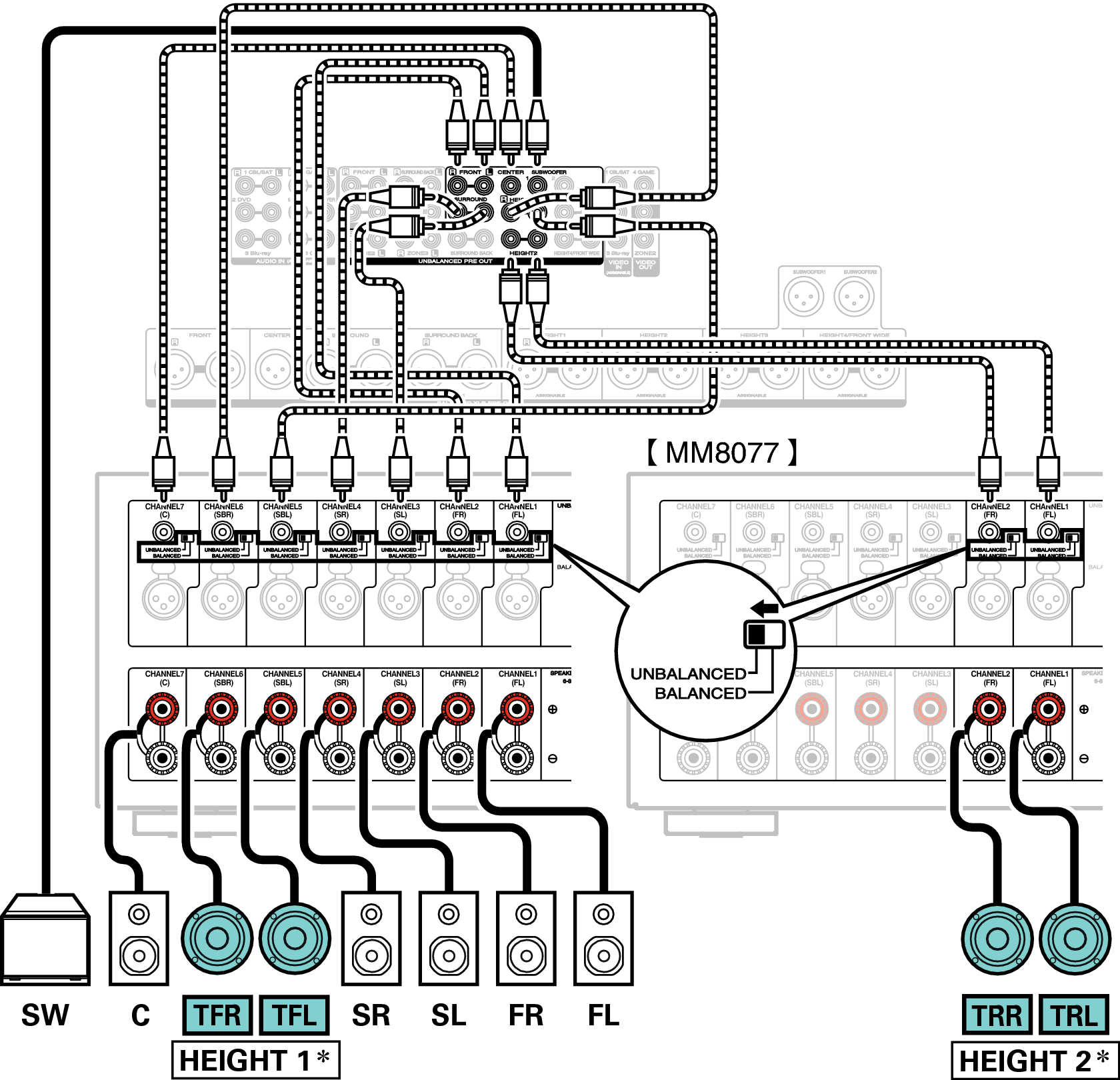

Collegamento di esempio quando si utilizzano due serie di diffusori a soffitto

Impostare “Pavimento” - “Disposizione” su “5 can” e “Altop. super.” su “4 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile modificare la combinazione dei canali HEIGHT1 e HEIGHT2 nelle impostazioni. link

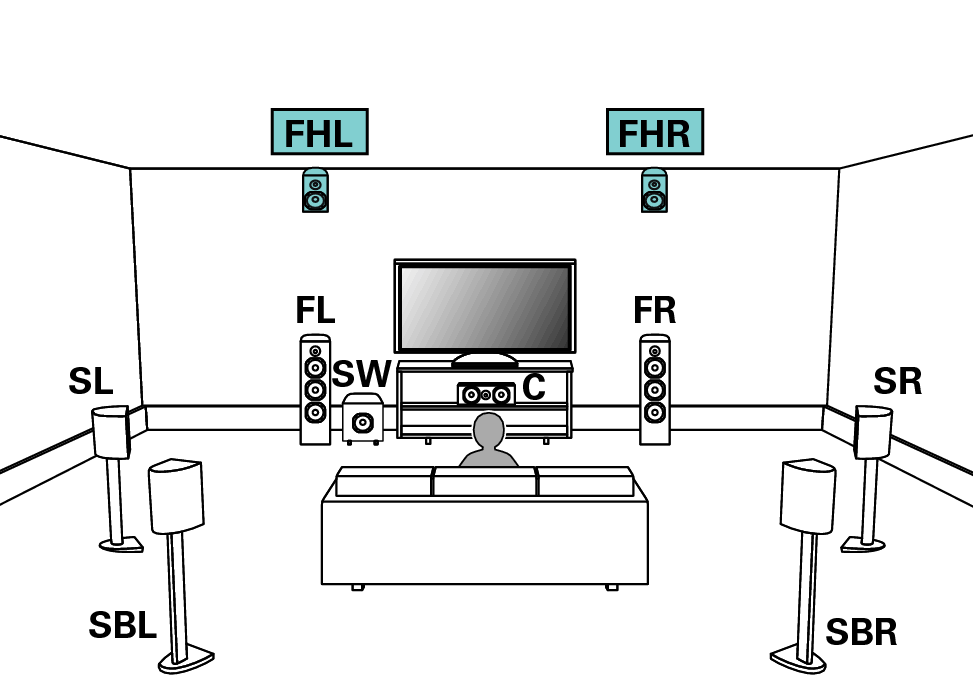

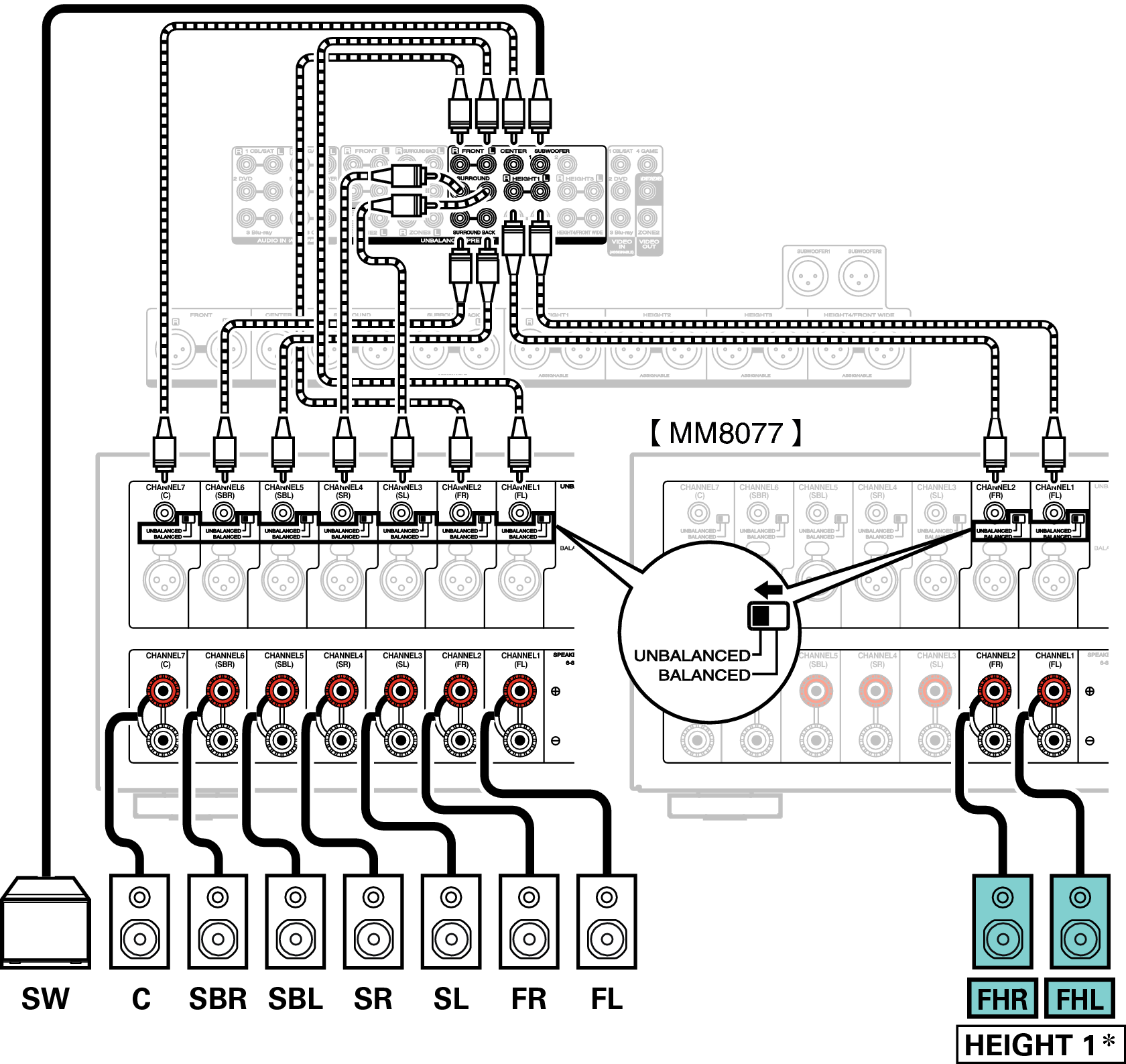

Collegamento di esempio quando si utilizza una sola serie di diffusori di altezza

Impostare “Pavimento” - “Disposizione” su “5 can e SB” e “Altop. super.” su “2 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile collegare i diffusori di altezza posteriori al posto dei diffusori di altezza anteriori. In questo caso, impostare i diffusori di altezza da collegare in “Superiore” - “Disposizione” nel menu. link

Collegamento di esempio quando si utilizzano due serie di diffusori di altezza

Impostare “Pavimento” - “Disposizione” su “5 can” e “Altop. super.” su “4 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile modificare la combinazione dei canali HEIGHT1 e HEIGHT2 nelle impostazioni. link

Collegamento di esempio quando si utilizza un solo set di diffusori Dolby Atmos Enabled

Impostare “Pavimento” - “Disposizione” su “5 can e SB” e “Altop. Dolby” su “2 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link, link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile collegare gli altoparlanti Dolby Surround o Dolby posteriori al posto degli altoparlanti Dolby anteriori. In questo caso, impostare i diffusori Dolby Atmos Enabled da collegare sulla voce “Superiore” - “Disposizione” nel menu. link

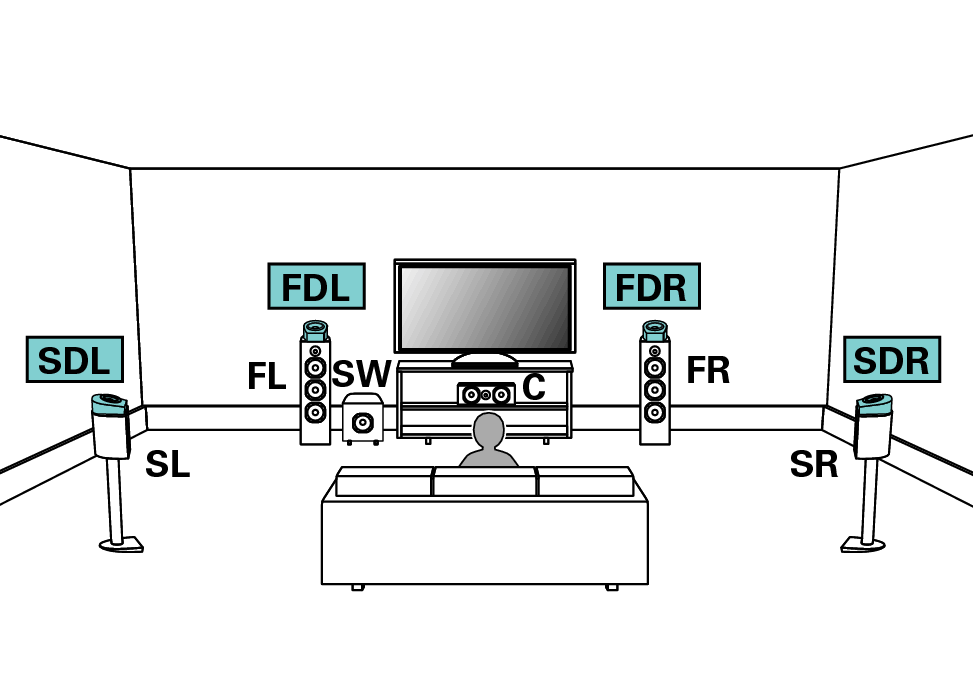

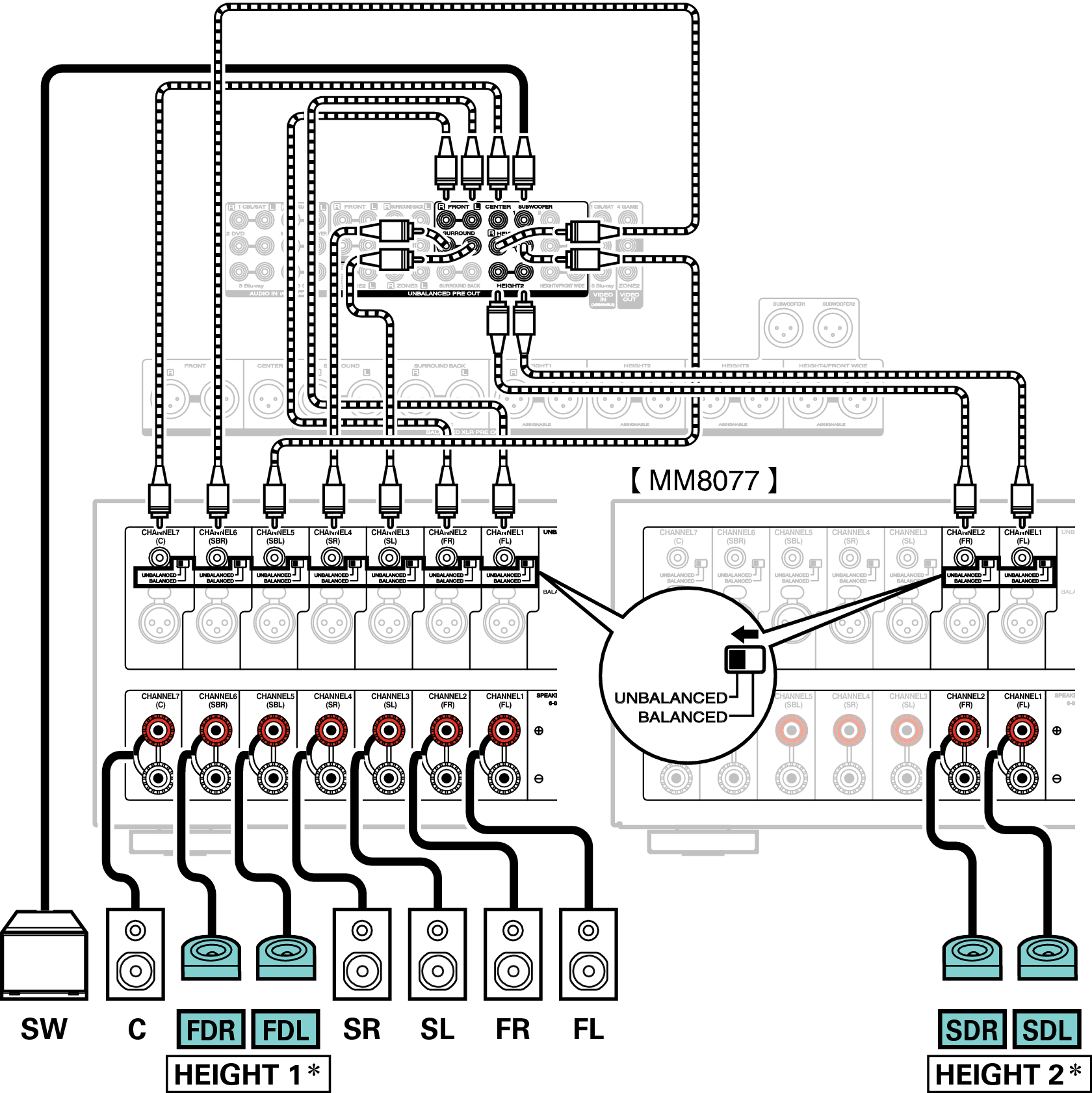

Collegamento di esempio quando si utilizzano due serie di diffusori Dolby Atmos Enabled

Impostare “Pavimento” - “Disposizione” su “5 can” e “Altop. Dolby” su “4 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link, link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile modificare la combinazione dei canali HEIGHT1 e HEIGHT2 nelle impostazioni. link

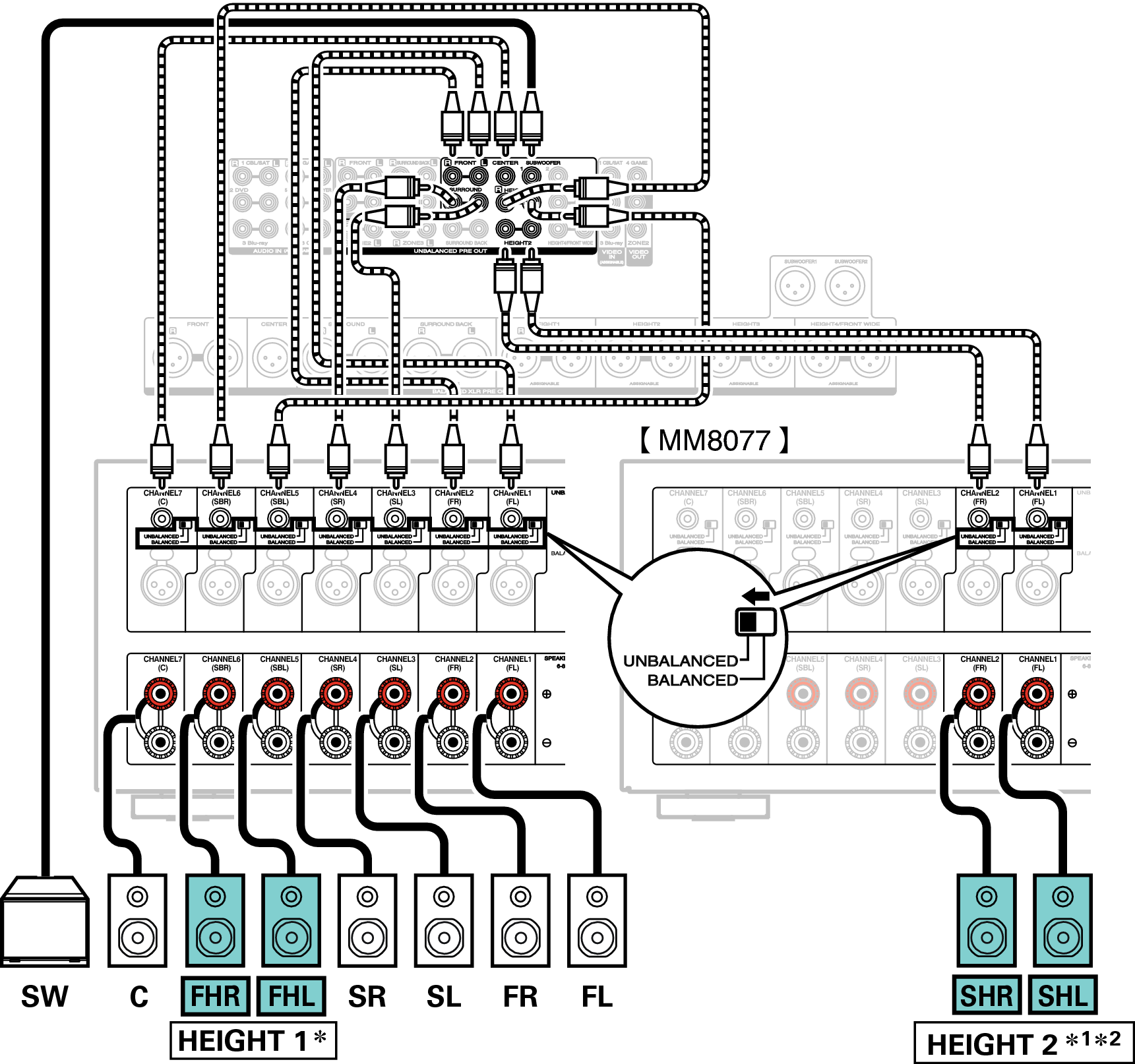

Collegamento di esempio per il sistema Auro-3D a 9.1 canali

Questa configurazione dei diffusori è ottimizzata per una riproduzione Auro-3D.

Impostare “Pavimento” - “Disposizione” su “5 can” e “Altop. super.” su “4 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link
Quindi impostare “Superiore” - “Disp. Frontale” su “Frontali alti” e “Disp.Posteriore” su “Surr. alti”. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

È possibile modificare la combinazione dei canali HEIGHT1 e HEIGHT2 nelle impostazioni. link

Per un’esperienza Auro-3D ottimale sono consigliati diffusori surround di altezza; tuttavia, è possibile sostituire i diffusori surround di altezza con diffusori posteriori di altezza provenienti da una configurazione di diffusori Dolby Atmos.

L’uscita dei canali dai connettori HEIGHT1, HEIGHT2 RCA e dai connettori HEIGHT1, HEIGHT2 XLR può essere modificata secondo i seguenti schemi in base al sistema di altoparlanti utilizzato.
Impostare questa voce da “Assegnaz. amplif.” nel menu. link

Combinazione di diffusori di altezza da utilizzare			Connettori collegati
Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT1 RCA e HEIGHT1 XLR	HEIGHT2 RCA e HEIGHT2 XLR
2 diffusori	Nessuno	Frontali alti	Frontali alti	-
		Superiori anteriori	Superiori anteriori	-
		Superiori centrali	Superiori centrali	-
		Superiori posteriori	Superiori posteriori	-
		Posteriori alti	Posteriori alti	-
Nessuno	2 diffusori	Dolby anteriori	Dolby anteriori	-
		Dolby surround	Dolby surround	-
		Dolby posteriori	Dolby posteriori	-
4 diffusori	Nessuno	Frontali alti e Sup. centr.	Frontali alti	Superiori centrali
		Frontali alti e Sup. poster.	Frontali alti	Superiori posteriori
		Frontali alti e Post. alti	Frontali alti	Posteriori alti
		Frontali alti e Surr. alti	Frontali alti	Surr. alti
		Sup. anter. e Sup. poster.	Superiori anteriori	Superiori posteriori
		Sup. anter. e Post. alti	Superiori anteriori	Posteriori alti
		Sup. centr. e Post. alti	Superiori centrali	Posteriori alti
2 diffusori	2 diffusori	Dolby anter. e Sup. poster.	Dolby anteriori	Superiori posteriori
		Dolby anter. e Post. alti	Dolby anteriori	Posteriori alti
		Frontali alti e Dolby surr.	Frontali alti	Dolby surround
		Sup. anter. e Dolby surr.	Superiori anteriori	Dolby surround
Nessuno	4 diffusori	Dolby. Anter. e Dolby Surr.	Dolby anteriori	Dolby surround
