Questo sistema può collegarsi agli altoparlanti fino a 15.1 canali e riprodurre simultaneamente fino a 13.1 canali per la riproduzione in Dolby Atmos e Auro-3D.

Utilizzare gli altoparlanti frontali di altezza, centrali superiori o posteriori di altezza per la riproduzione in Dolby Atmos.

Utilizzare gli altoparlanti anteriori di altezza, posteriori di altezza, centrali di altezza o surround superiori per la riproduzione in Auro-3D.

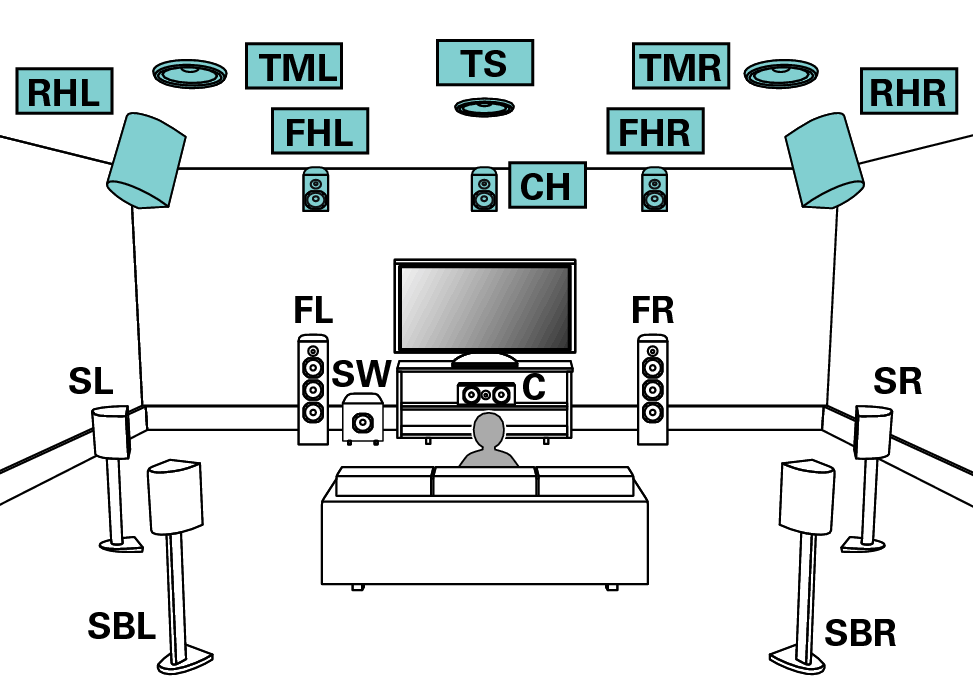

Esempio di collegamento

Impostare “Pavimento” - “Disposizione” su “5 can e SB” e “Altop. super.” su “8 can” nel menu quando si intende effettuare il collegamento con questa configurazione. link

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

Utilizzare gli altoparlanti surround di altezza per una riproduzione ottimale in Auro-3D. Installare gli altoparlanti posteriori di altezza al posto degli altoparlanti surround di altezza per godersi la riproduzione a 13.1 canali in Auro-3D e Dolby Atmos.

Combinazione di diffusori di altezza da utilizzare				Connettori pre-out collegati
	Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
2 can	2 can	Nessuno	Frontali alti	Frontali alti	-	-	-
			Superiori anteriori	Superiori anteriori	-	-	-
			Superiori centrali	Superiori centrali	-	-	-
			Superiori posteriori	Superiori posteriori	-	-	-
			Posteriori alti	Posteriori alti	-	-	-
	Nessuno	2 can	Dolby anteriori	Dolby anteriori	-	-	-
			Dolby surround	Dolby surround	-	-	-
			Dolby posteriori 2	Dolby posteriori	-	-	-

Combinazione di diffusori di altezza da utilizzare				Connettori pre-out collegati
	Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
4 can	2 can	2 can	Dolby anter. e Sup. poster.	Dolby anteriori	Superiori posteriori	-	-
			Dolby anter. e Post. alti	Dolby anteriori	Posteriori alti	-	-
			Frontali alti e Dolby surr.	Frontali alti	Dolby surround	-	-
			Frontali alti e Dolby poster. 2	Frontali alti	Dolby posteriori	-	-
			Sup. anter. e Dolby surr.	Superiori anteriori	Dolby surround	-	-
			Sup. anter. e Dolby poster. 2	Superiori anteriori	Dolby posteriori	-	-
	4 can	Nessuno	Frontali alti e Sup. centr.	Frontali alti	Superiori centrali	-	-
			Frontali alti e Sup. poster.	Frontali alti	Superiori posteriori	-	-
			Frontali alti e Post. alti 3	Frontali alti	Posteriori alti	-	-
			Frontali alti e Surr. alti	Frontali alti	Surr. alti	-	-
			Sup. anter. e Sup. poster.	Superiori anteriori	Superiori posteriori	-	-
			Sup. anter. e Post. alti	Superiori anteriori	Posteriori alti	-	-
			Sup. centr. e Post. alti	Superiori centrali	Posteriori alti	-	-
	Nessuno	4 can	Dolby. anter. e Dolby surr.	Dolby anteriori	Dolby surround	-	-
	Nessuno	4 can	Dolby anter. e Dolby poster. 2	Dolby anteriori	Dolby posteriori	-	-

Combinazione di diffusori di altezza da utilizzare				Connettori pre-out collegati
	Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
5 can	5 can	Nessuno	Frontali alti e Post. alti & Superiore surr. 3	Frontali alti	Posteriori alti	L: Superiore surr.	-
			Frontali alti e Surr. alti & Superiore surr.	Frontali alti	Surr. alti	L: Superiore surr.	-
			Frontali alti e Post. alti & Centrale alto 3	Frontali alti	Posteriori alti	R: Centrale alto	-
			Frontali alti e Surr. alti & Centrale alto	Frontali alti	Surr. alti	R: Centrale alto	-

Combinazione di diffusori di altezza da utilizzare				Connettori pre-out collegati
	Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
6 can	6 can	Nessuno	Frontali alti e Surr. alti & Posteriori alti 4	Frontali alti	Posteriori alti	Surr. alti	-
			Frontali alti e Post. alti & Superiore surr. & Centrale alto 3	Frontali alti	Posteriori alti	L: Superiore surr. R: Centrale alto	-
			Frontali alti e Surr. alti & Superiore surr. & Centrale alto	Frontali alti	Surr. alti	L: Superiore surr. R: Centrale alto	-
			Frontali alti e Sup. centr. & Posteriori alti 3 5	Frontali alti	Posteriori alti	Superiori centrali	-
			Superiori anteriori & Superiori centrali & Superiori posteriori 5	Superiori anteriori	Superiori posteriori	Superiori centrali	-
	4 can	2 can	Frontali alti e Dolby surr. & Posteriori alti 3	Frontali alti	Posteriori alti	Dolby surround	-
	4 can	2 can	Sup. anter. e Dolby surr. & Superiori posteriori	Superiori anteriori	Superiori posteriori	Dolby surround	-
	2 can	4 can	Frontali alti e Dolby surr. & Dolby posteriori 2	Dolby anteriori	Dolby posteriori	Dolby surround	-
			Dolby anteriori & Superiori centrali & Dolby posteriori 2	Dolby anteriori	Dolby posteriori	Superiori centrali	-
			Dolby. anter. e Dolby surr. & Posteriori alti	Dolby anteriori	Posteriori alti	Dolby surround	-
	Nessuno	6 can	Dolby. anter. e Dolby surr. & Dolby posteriori 2	Dolby anteriori	Dolby posteriori	Dolby surround	-

Combinazione di diffusori di altezza da utilizzare				Connettori pre-out collegati
	Numero di diffusori di altezza/a soffitto	Numero di diffusori Dolby	Schema di combinazione	HEIGHT 1	HEIGHT 2	HEIGHT 3	HEIGHT 4/FRONT WIDE 1
7 can	7 can	Nessuno	Frontali alti e Sup. centr. & Posteriori alti & Superiore surr. 3	Frontali alti	Posteriori alti	Superiori centrali	L: Superiore surr.
	7 can	Nessuno	Frontali alti e Sup. centr. & Posteriori alti & Centrale alto 3	Frontali alti	Posteriori alti	Superiori centrali	R: Centrale alto
	5 can	2 can	Frontali alti e Dolby surr. & Posteriori alti & Superiore surr. 3	Frontali alti	Posteriori alti	Dolby surround	L: Superiore surr.
	5 can	2 can	Frontali alti e Dolby surr. & Posteriori alti & Centrale alto 3	Frontali alti	Posteriori alti	Dolby surround	R: Centrale alto
8 can	8 can	Nessuno	Frontali alti e Sup. centr. & Posteriori alti & Superiore surr. & Centrale alto 3	Frontali alti	Posteriori alti	Superiori centrali	L: Superiore surr. R: Centrale alto
8 can	6 can	2 can	Frontali alti e Dolby surr. & Posteriori alti & Superiore surr. & Centrale alto 3	Frontali alti	Posteriori alti	Dolby surround	L: Superiore surr. R: Centrale alto

Collegare i connettori HEIGHT4/FRONT WIDE RCA o i connettori HEIGHT4/FRONT WIDE XLR per utilizzare gli altoparlanti larghi frontali. Impostare “Pavimento” - “Disposizione” nel menu su “5 can e FW” o “5 can, SB e FW”.

Questa combinazione può essere selezionata quando si utilizzano gli altoparlanti surround posteriori.

Per un’esperienza Auro-3D ottimale sono consigliati diffusori surround di altezza; tuttavia, è possibile sostituire i diffusori surround di altezza con diffusori posteriori di altezza provenienti da una configurazione di diffusori Dolby Atmos.

Utilizzare 2 set di altoparlanti di altezza nelle modalità audio corrette per la riproduzione in Dolby Atmos, DTS:X o Auro-3D.

Utilizzare gli altoparlanti anteriori superiori e posteriori superiori per la riproduzione in Dolby Atmos o DTS:X.

Utilizzare gli altoparlanti anteriori superiori e surround anteriori per la riproduzione in Auro-3D.

Questa combinazione può essere selezionata quando “Pavimento” - “Disposizione” nel menu su “5 can” o “5 can e SB”. link
