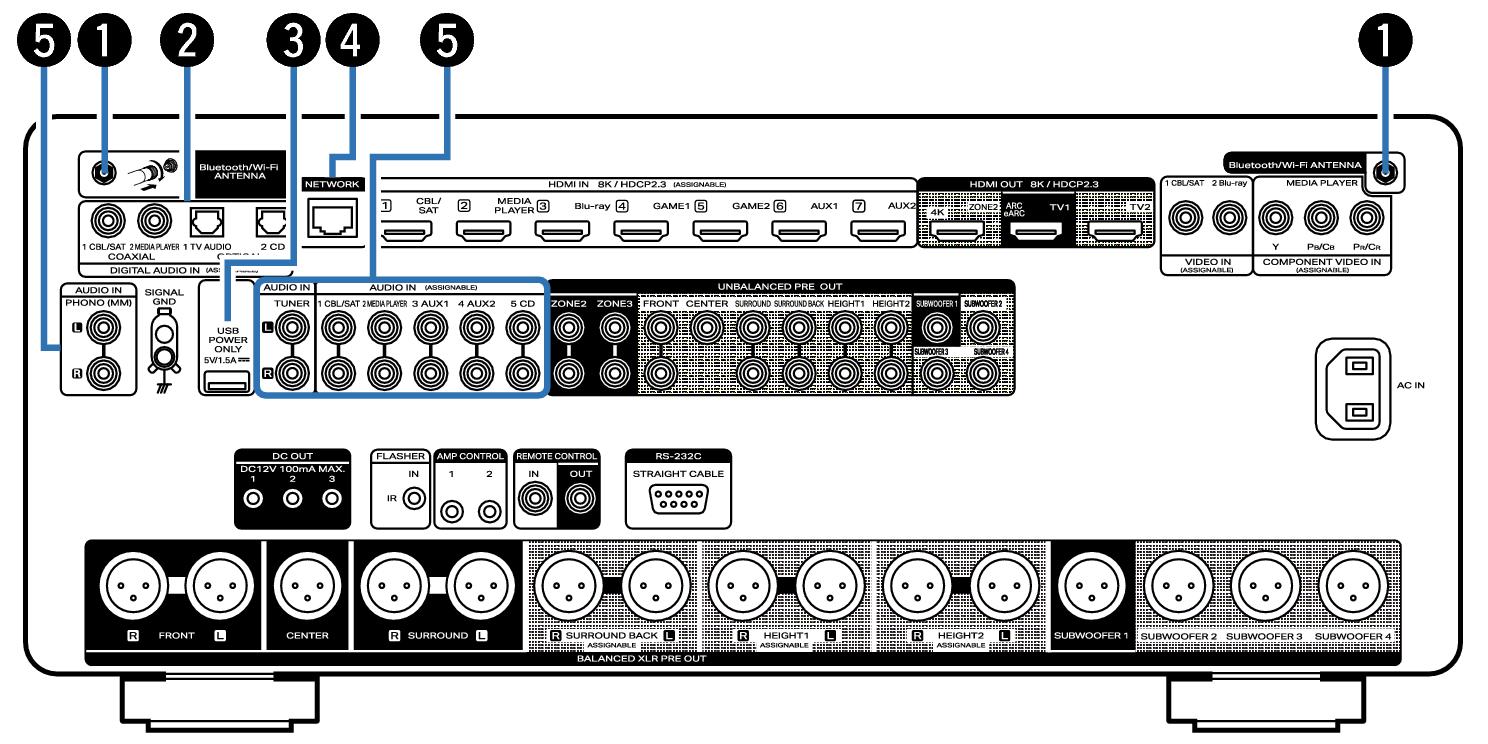

リアパネル
Bluetooth/無線LAN用アンテナ端子
Bluetoothでお手持ちの機器と接続する場合、または無線LANでネットワークに接続する場合は、この端子に付属のBluetooth/無線LAN用外部アンテナを接続してご使用ください。こちら
Bluetooth/無線LAN用外部アンテナをリアパネルのアンテナ端子と水平に合わせる。
アンテナを右に回してしっかり締める。
最も受信状態が良い向きにアンテナを回転させる。
デジタルオーディオ端子（DIGITAL AUDIO）
デジタルオーディオ端子付きの機器を接続します。
USB端子（POWER SUPPLY）
ストリーミングメディアプレーヤーなどの電源供給用として使用できます。
5V/1.5Aを超える電源供給が必要な場合は、ACアダプターを使用してください。
USBメモリーを再生するときは、フロントパネルのUSB端子に接続してください。
ネットワーク端子（NETWORK）
有線LANでネットワークに接続する際にLANケーブルを接続します。こちら
アナログオーディオ端子（AUDIO）
アナログオーディオ端子付きの機器を接続します。

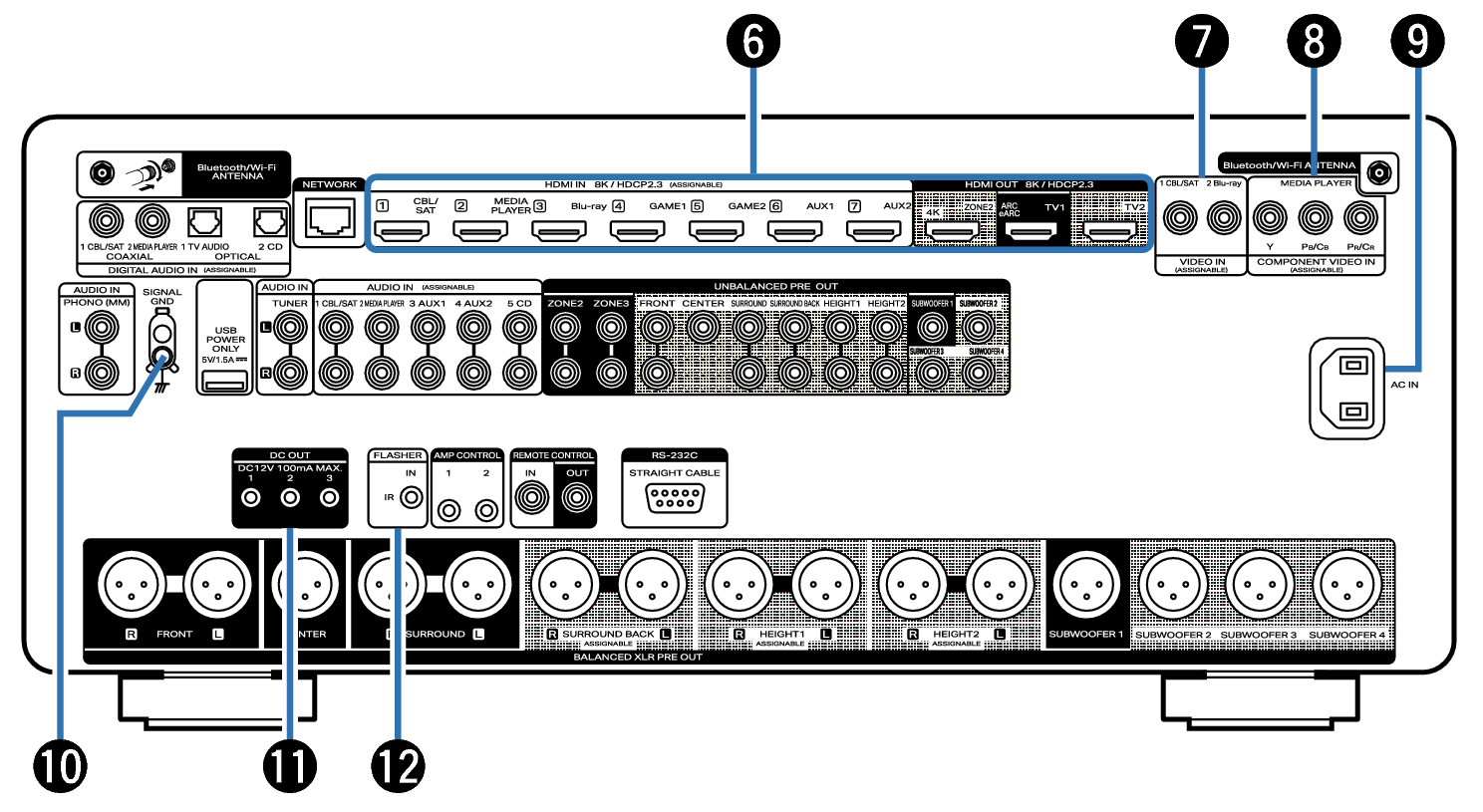

HDMI端子
HDMI端子付きの機器を接続します。
ビデオ端子（VIDEO）
ビデオ端子付きの機器を接続します。
コンポーネントビデオ端子（COMPONENT VIDEO）
コンポーネントビデオ端子付きの機器を接続します。
AC インレット（AC IN）
電源コードを接続します。こちら
アース端子（SIGNAL GND）
レコードプレーヤーのアース線を接続します。こちら
DC OUT端子
トリガー機能対応の機器を接続します。こちら
FLASHER IN端子
IRリピーター（別売り）を接続するときに使用します。こちら

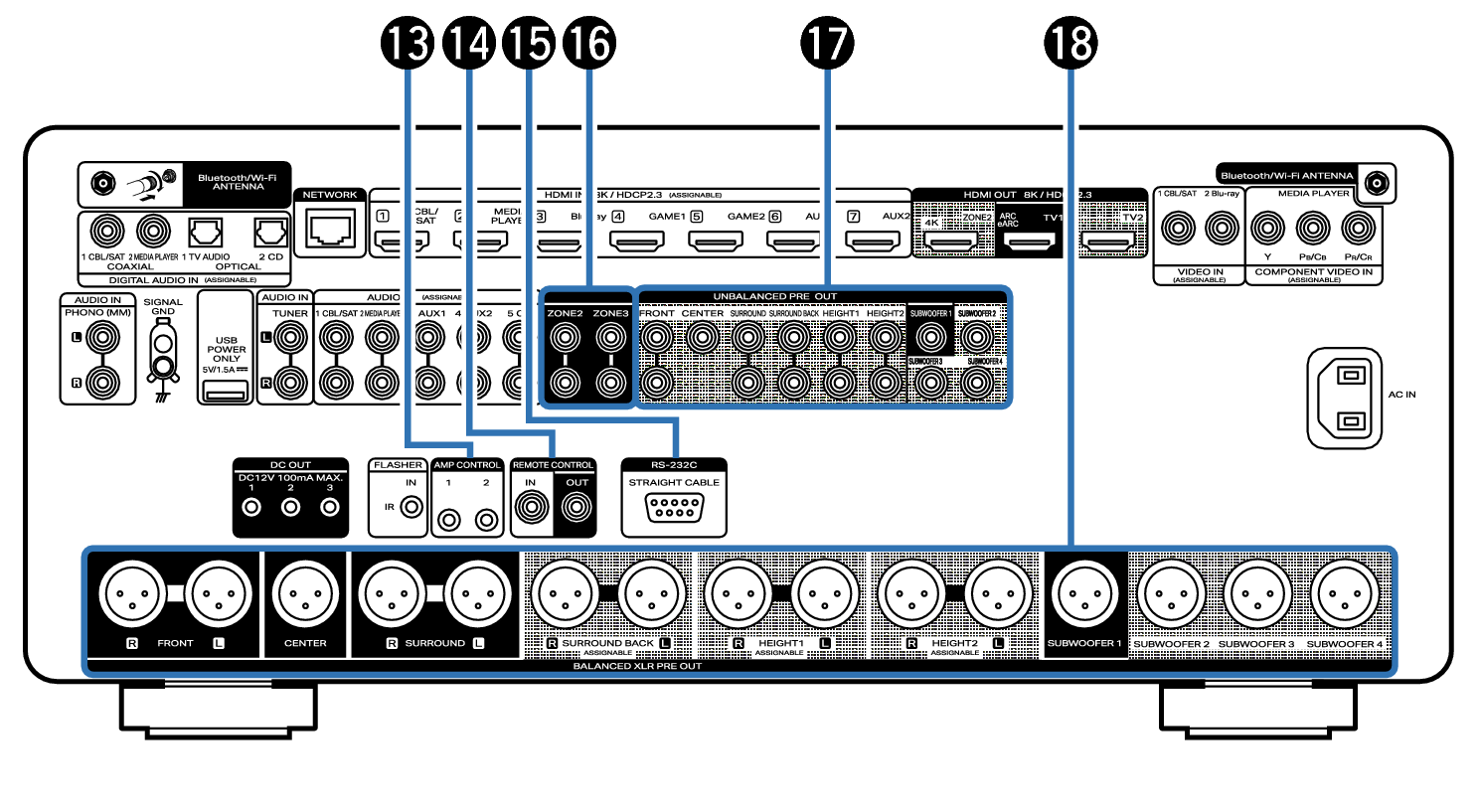

アンプコントロール端子
アンプコントロール端子を搭載したマランツ製パワーアンプと接続します。本機のオン/スタンバイやディスプレイの明るさをパワーアンプと連動して操作することができます。こちら
リモートコントロール端子（REMOTE CONTROL）
リモートコントロール端子を搭載したマランツ製品と接続します。本機をリモコンでシステムコントロールしたいときに使用します。こちら
RS-232C端子
RS-232Cシリアル端子付きのホームオートメーションコントローラー機器を接続します。本機のシリアルコントロールについての詳細は、ホームオートメーションコントローラー機器の取扱説明書をご覧ください。
あらかじめ次の確認をしてください。
本機の電源を入れる。
外部のコントロール機器で、本機の電源を切る。
本機がスタンバイ状態になる。
プリアウト端子（PRE OUT）
外部のパワーアンプを接続します。こちら
アンバランスRCAプリアウト端子（UNBALANCED RCA PRE OUT）
アンバランスRCA入力端子付きのパワーアンプを接続します。こちら
バランスXLRプリアウト端子（BALANCED XLR PRE OUT）
バランスXLR入力端子付きのパワーアンプを接続します。こちら
ご注意
端子内部のピンには絶対に触れないでください。静電気により、故障の原因になることがあります。
