Conexión de altavoces de 13.1 canales

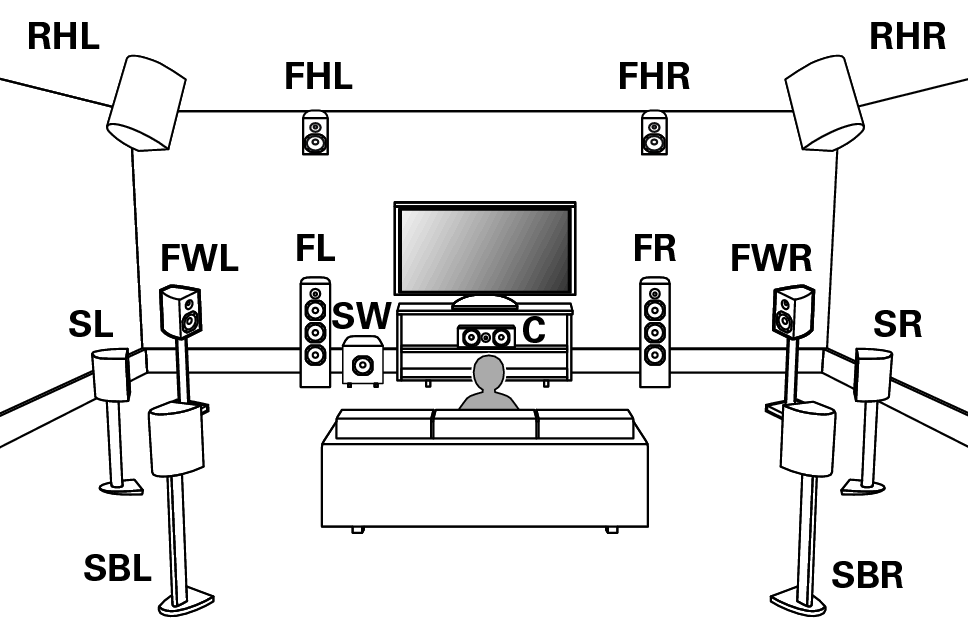

Ejemplo de disposición cuando se utilizan altavoces surround traseros, anchos delanteros y dos juegos de altavoces de altura

Pict SP Layout 13.1 FH RH FW2

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Anchura frontal: Sí
Altavoces de altura: 4 altavoces
Distribución frontal: Altura frontal
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

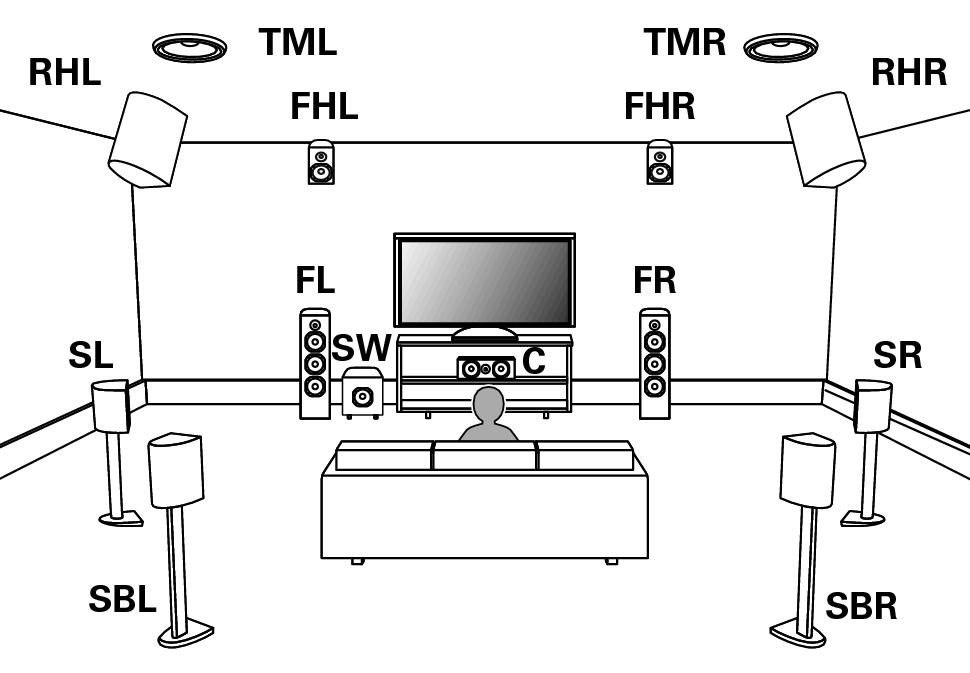

Ejemplo de disposición cuando se utilizan el trasero surround y tres juegos de altavoces de altura

Pict SP Layout 13.1 FH RH TM2

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Central superior
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

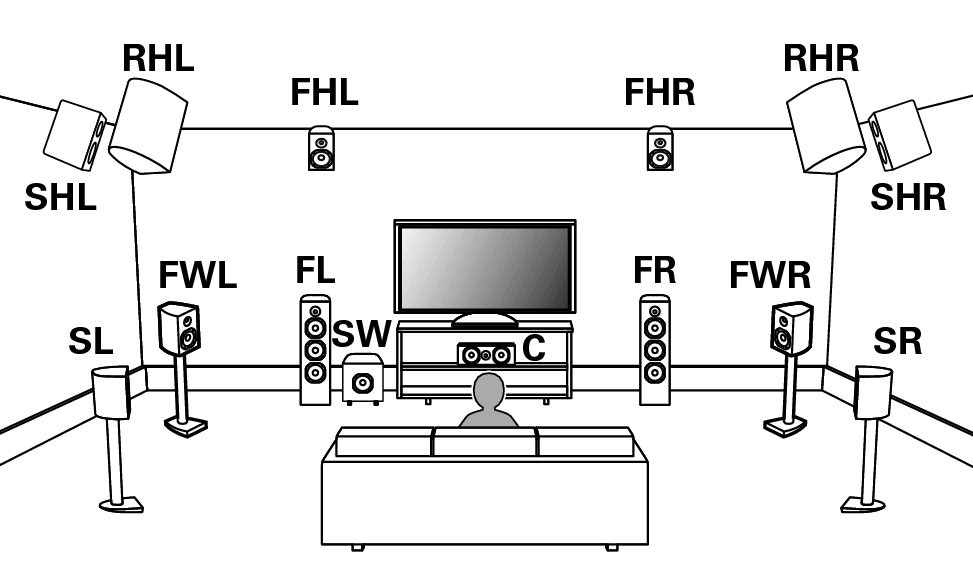

Ejemplo de disposición cuando se utilizan el ancho delantero y tres juegos de altavoces de altura

Pict SP Layout 13.1 FW RH FH1

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: No
Anchura frontal: Sí
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Altura surround
Distribución trasera: Altura trasero
Subwoofers: 1 altavoz

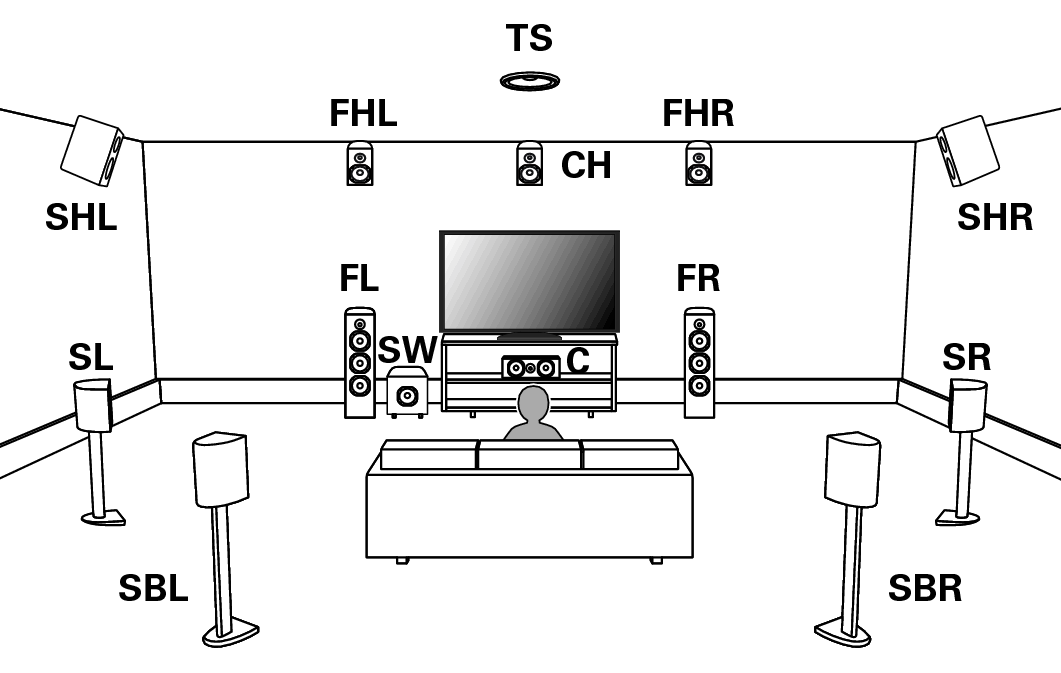

Ejemplo de disposición para el sistema AURO-3D de 13.1 canales

Esta configuración de altavoz ha sido optimizada para la reproducción de AURO-3D.

Pict SP Layout 13.1 Auro3

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Altura surround
Distribución trasera: No
TS/CH: TS/CH
Subwoofers: 1 altavoz

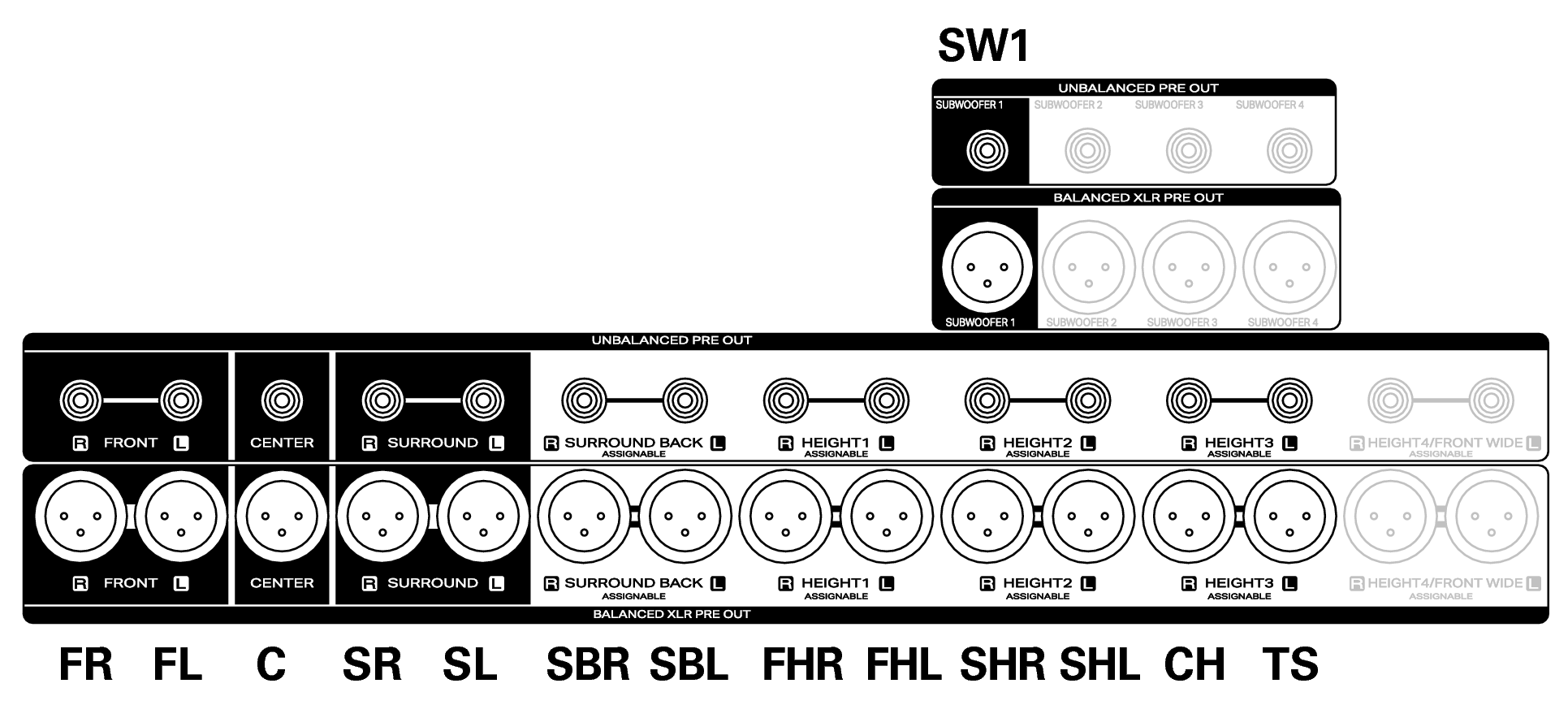

Conne SP 13.1_Auro AV20
