Panel trasero

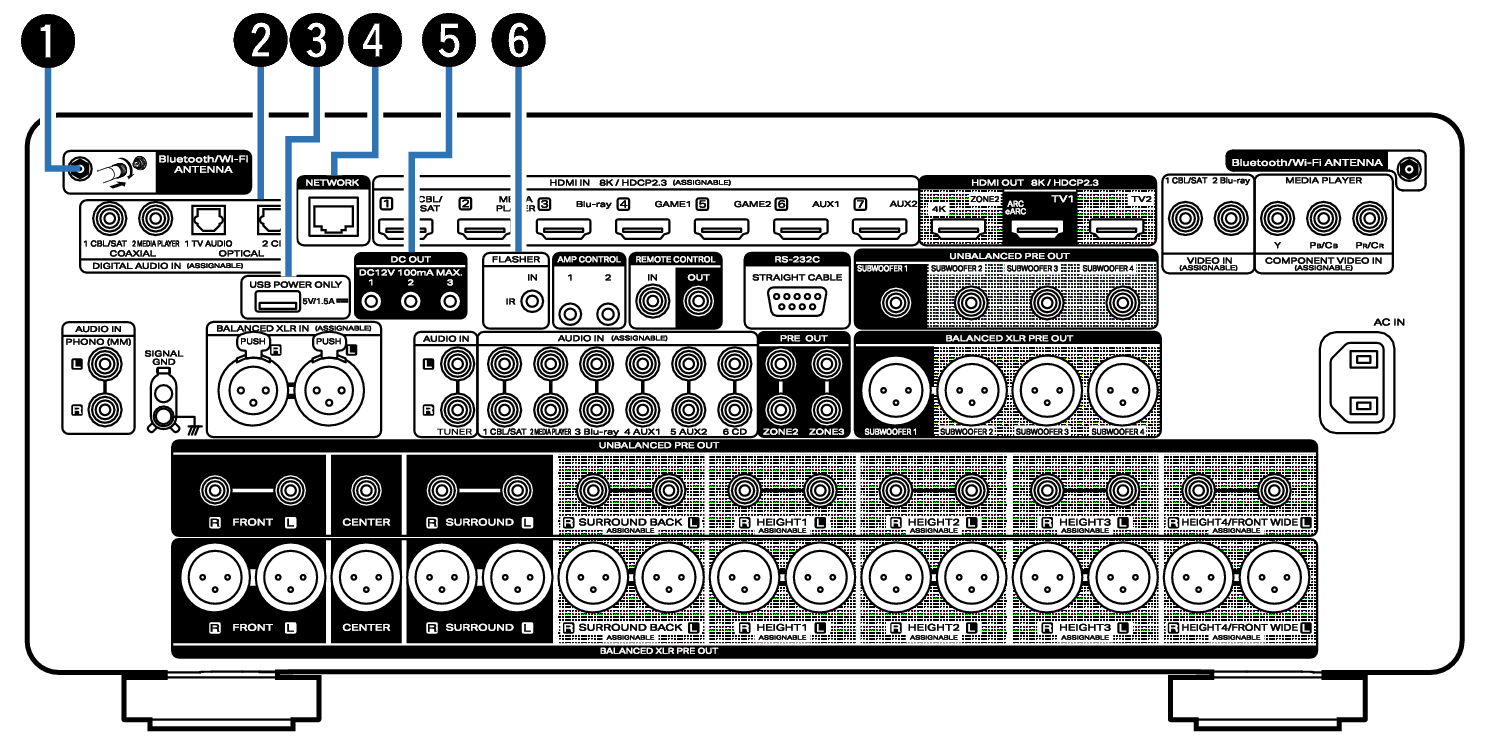

Conectores para antena Bluetooth/LAN inalámbrica
Se utiliza para conectar las antenas externas para conexión Bluetooth/inalámbrica incluidas al conectar a una red a través de una LAN inalámbrica o al conectar a un dispositivo portátil a través de Bluetooth. enlace

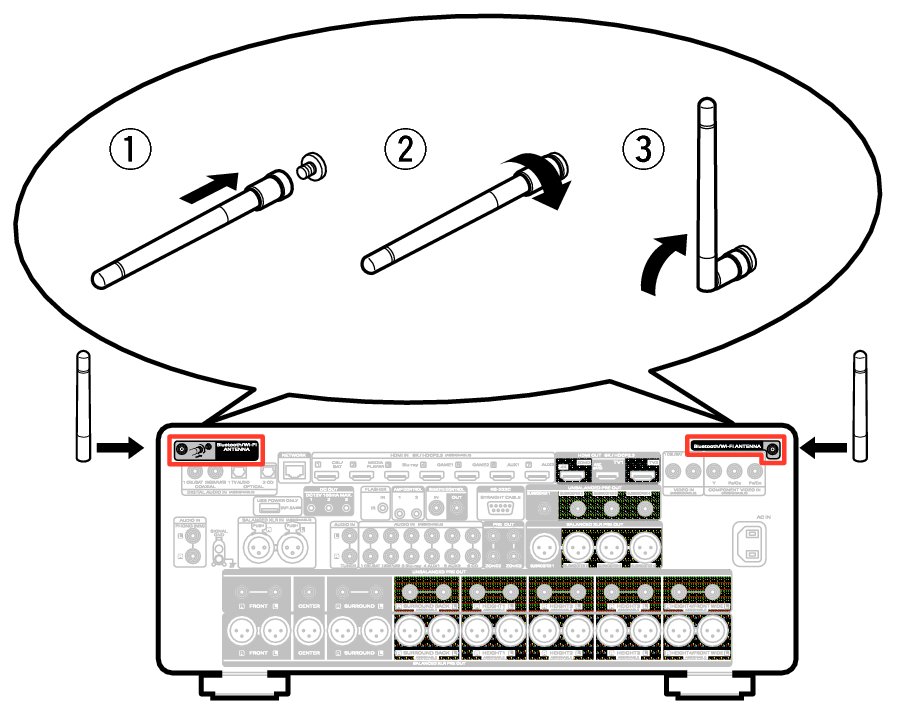

Coloque las antenas externas para conexión Bluetooth/inalámbrica de manera uniforme sobre el terminal de tornillo de la parte posterior.
Gire en sentido horario hasta que las antenas estén completamente conectadas.
Gire la antena hacia arriba para mejor recepción.
Conectores de audio digital (DIGITAL AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio digital.
Puerto USB (POWER SUPPLY)
Se puede utilizar para suministrar alimentación a reproductores de medios de transmisión, etc.
Utilice un adaptador de CA suministrado con el dispositivo cuando sea necesaria una alimentación eléctrica de 5 V/1,5 A o superior.
Conecte al puerto USB en el panel delantero para reproducir contenido desde un dispositivo de memoria USB.
Conector NETWORK
Se utiliza para conectar a un cable LAN cuando conecte a una red LAN con cable. enlace
Conectores DC OUT
Sirve para conectar dispositivos equipados con la función de activación de salida. enlace
Conector FLASHER IN
Se utiliza para conectar los repetidores de IR disponibles en el mercado (se venden por separado). enlace

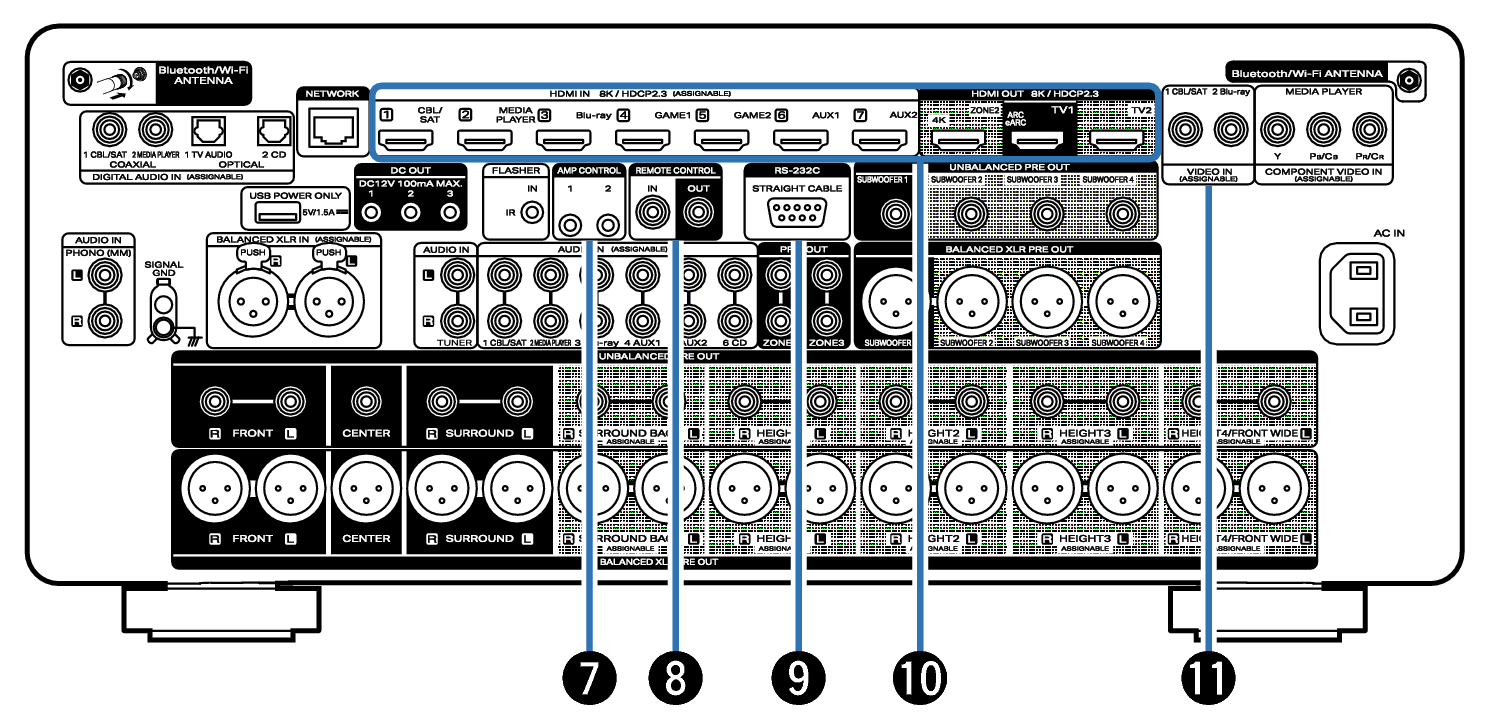

Conectores AMP CONTROL
Se utilizan para conectar un amplificador de potencia Marantz que esté equipado con terminales AMP CONTROL. Puede encender esta unidad en modo de espera o cambiar el brillo de la pantalla junto con el amplificador de potencia. enlace
Conectores REMOTE CONTROL
Se utilizan para conectar un producto Marantz que esté equipado con terminales REMOTE CONTROL. Utilícelos cuando quiera controlar esta unidad con un mando a distancia. enlace
Conector RS-232C
Se utiliza para conectar dispositivos controladores de automatización del hogar provistos de conectores RS-232C. Consulte el manual del propietario del controlador de automatización doméstico para obtener más información sobre el puerto serie de esta unidad.
Antes de hacerlo realice la operación descrita a continuación.
Conecte la alimentación de esta unidad.
Desconecte la alimentación de esta unidad desde el controlador externo.
Compruebe que esta unidad se encuentra en modo de espera.
Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI.
Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo.

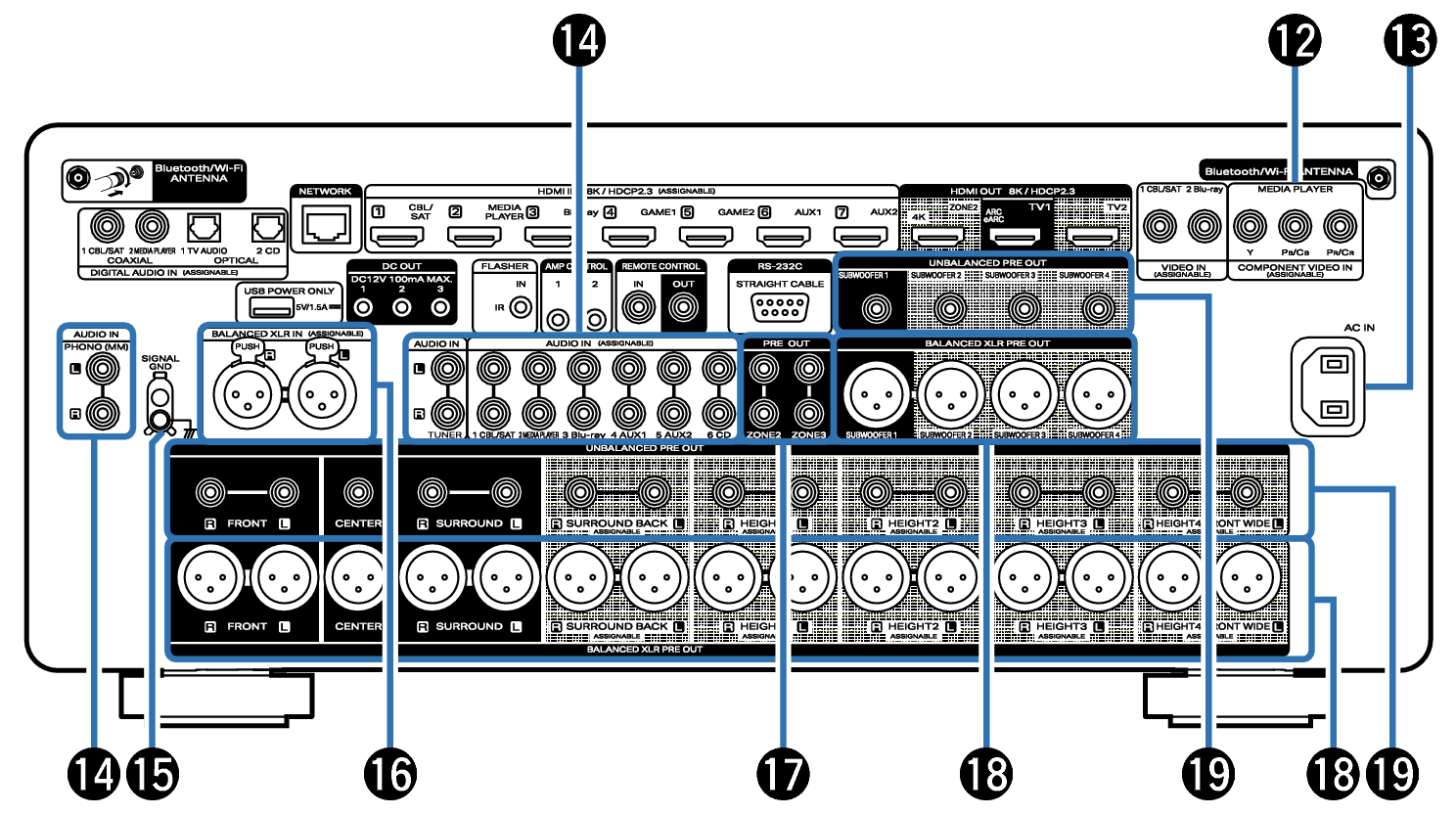

Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo por componentes.
Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. enlace
Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio analógico.
Terminales SIGNAL GND
Sirve para conectar un cable de conexión a tierra para el tocadiscos. enlace
Conectores BALANCED XLR INPUT
Se utiliza para conectar un preamplificador con conectores de salida BALANCED XLR.
Conectores PRE OUT
Sirve para conectar un amplificador de potencia externo. enlace
Conectores BALANCED XLR PRE OUT
Sirven para conectar un amplificador de potencia con conectores de entrada BALANCED XLR. enlace
Conectores UNBALANCED RCA PRE OUT
Sirven para conectar un amplificador de potencia con conectores de entrada UNBALANCED RCA. enlace
NOTA
No toque los pines internos de los conectores en el panel trasero. La descarga electrostática puede ocasionar daños permanentes a la unidad.
