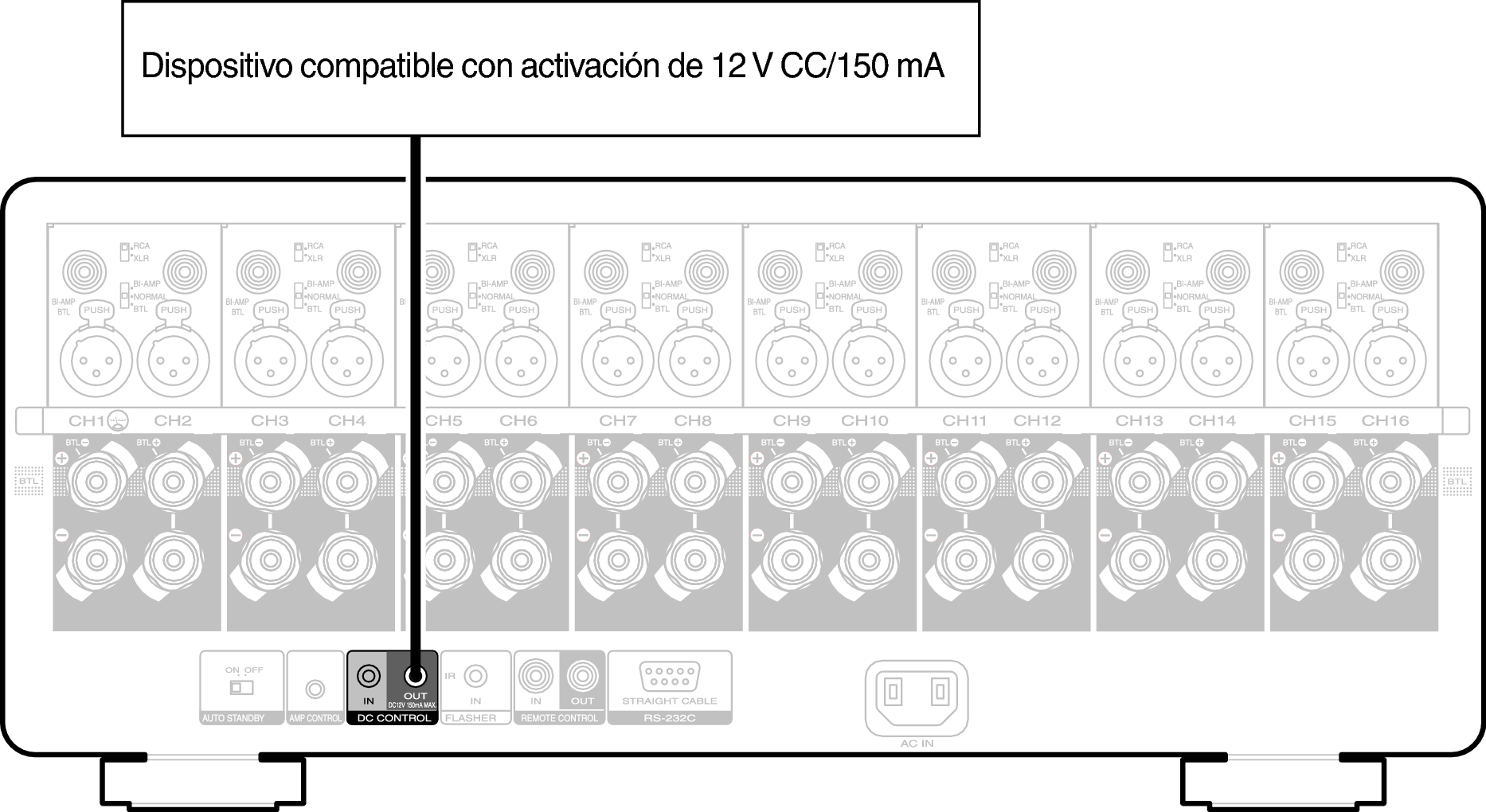

Al conectar un dispositivo con conector DC CONTROL IN, el encendido/modo de espera del dispositivo conectado se puede controlar a través de una operación enlazada con esta unidad.

El conector DC CONTROL OUT emite una señal eléctrica de 12 V DC/150 mA como máximo.

NOTA

Utilice un cable monoaural con miniconector para conectar los conectores DC OUT. No utilice un cable estéreo con miniconector.

Si el nivel de entrada de activación admisible del dispositivo conectado es superior a 12 V CC/150 mA, o se ha cortocircuitado, no será posible utilizar el conector DC OUT. En ese caso, apague la unidad y desconéctela.

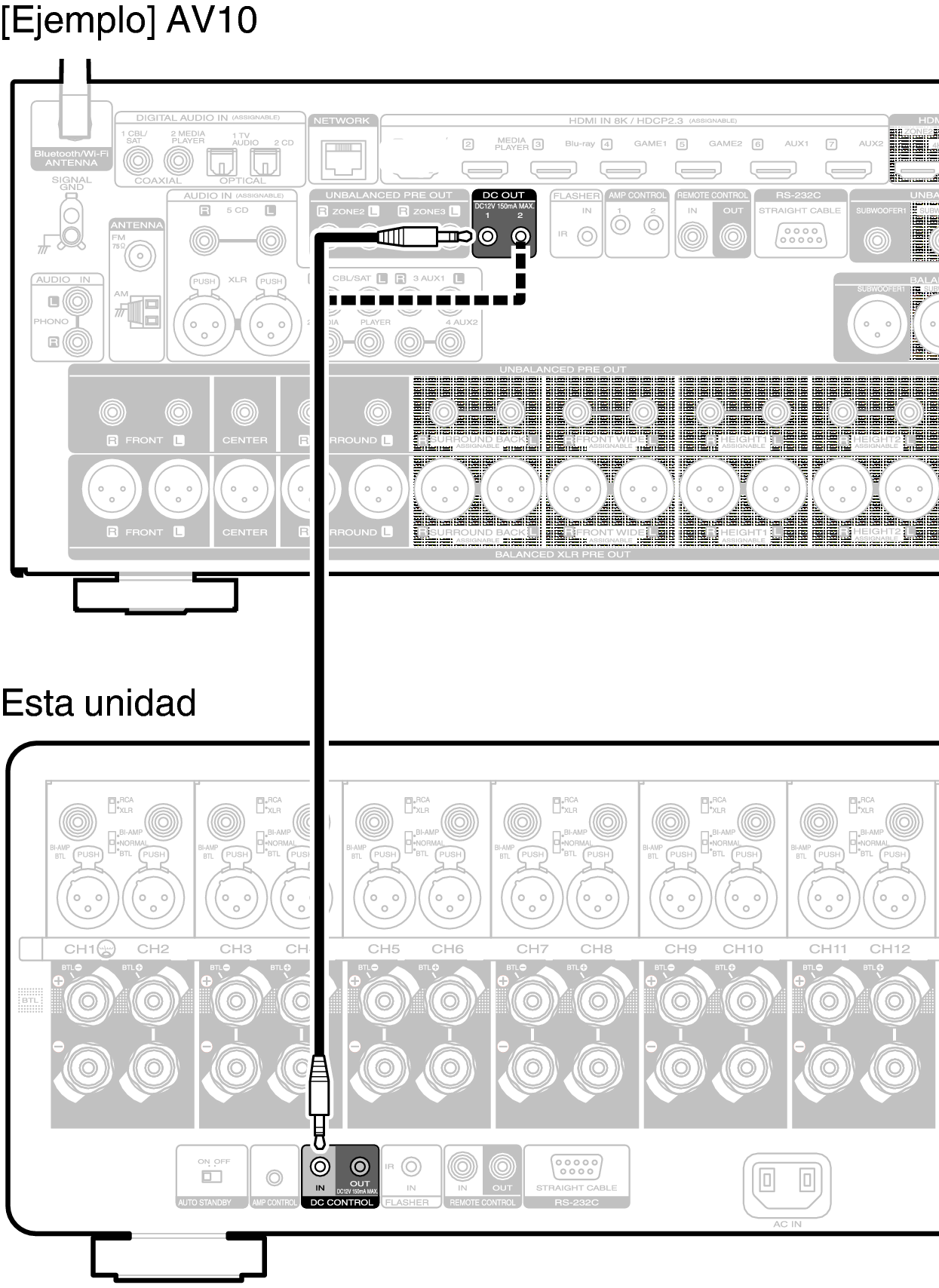

Conector DC CONTROL IN

Se utiliza cuando se conecta una unidad que tiene un conector DC CONTROL OUT a este dispositivo y se vinculan los modos ON/STANDBY del dispositivo conectado con los modos ON/STANDBY de esta unidad.
Para obtener más información, consulte el manual de instrucciones del dispositivo conectado.

NOTA

Cuando se introduce un voltaje de 5-15 V al conector DC CONTROL IN, esta unidad se enciende.
Sin embargo, introducir voltaje fuera de dicho rango dañará esta unidad.
