Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces. El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel trasero o si los lados + y - hacen contacto entre sí. (Circuito de protecciónenlace)

Nunca toque los terminales del altavoz mientras la alimentación eléctrica está conectada. Si lo hace, puede provocar una descarga eléctrica.

Utilice altavoces que tengan una impedancia de 4 a 16 Ω/ohm.

Conexión de los cables para los altavoces

Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a esta unidad, y asegúrese de conectar los canales y las polaridades correctamente.

Quite aproximadamente 5/8 pulgadas (15 mm) del revestimiento del extremo del cable de altavoz y enrolle firmemente el conductor interior del cable o conéctele un terminal.

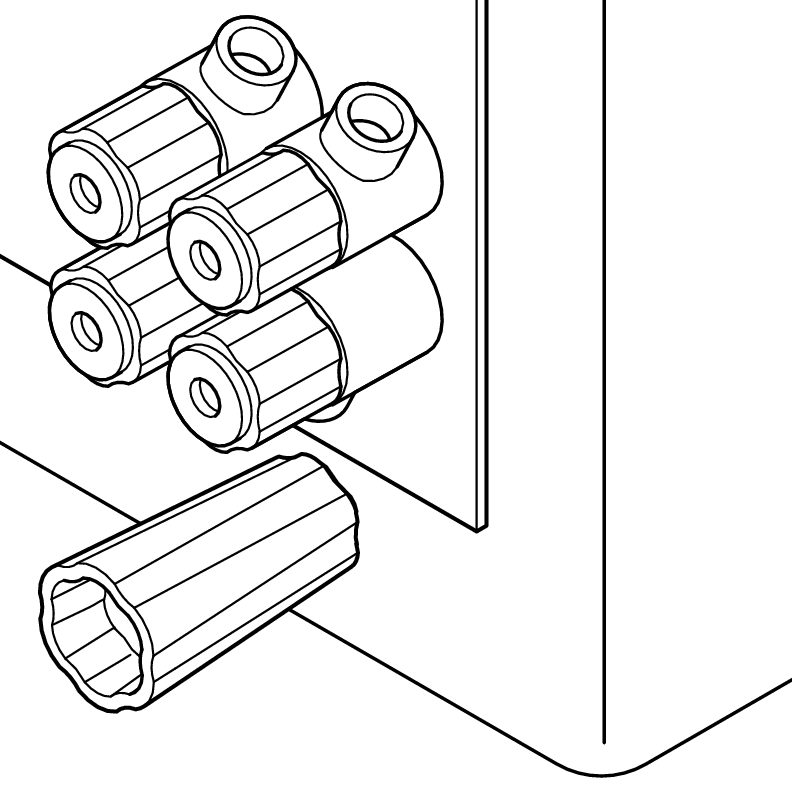

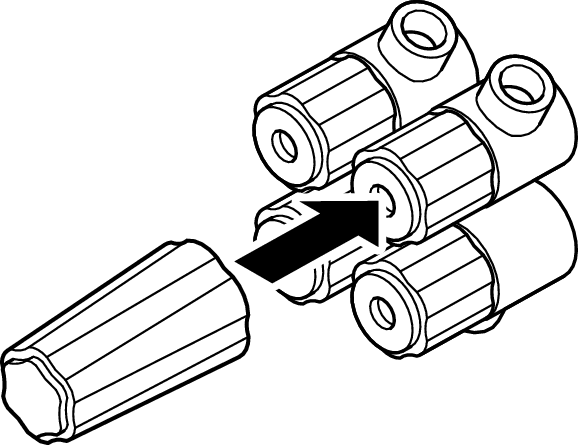

Coloque la llave del terminal del altavoz en el terminal del altavoz.

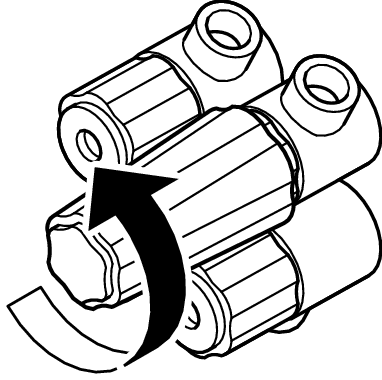

Gire el terminal de altavoz en el sentido contrario a las agujas del reloj para soltarlo.

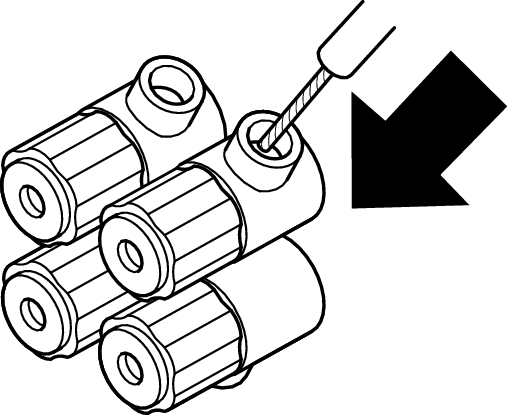

Inserte el alambre del cable de altavoz en el terminal de altavoz.

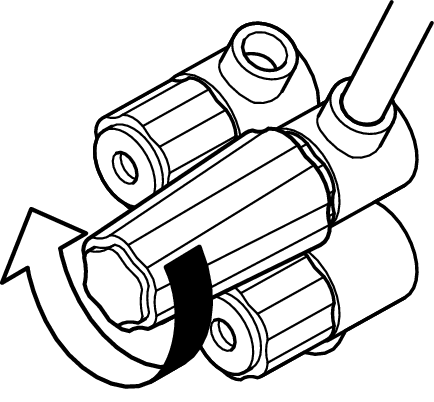

Gire el terminal de altavoz en el sentido de las agujas del reloj para apretarlo.

La llave del terminal del altavoz contiene un imán integrado que permite fijarla al panel trasero. Después de conectar los altavoces, guárdela en la caja para accesorios incluida o en cualquier otro lugar seguro.
