Podłączanie głośników systemu wielokanałowego 13.1

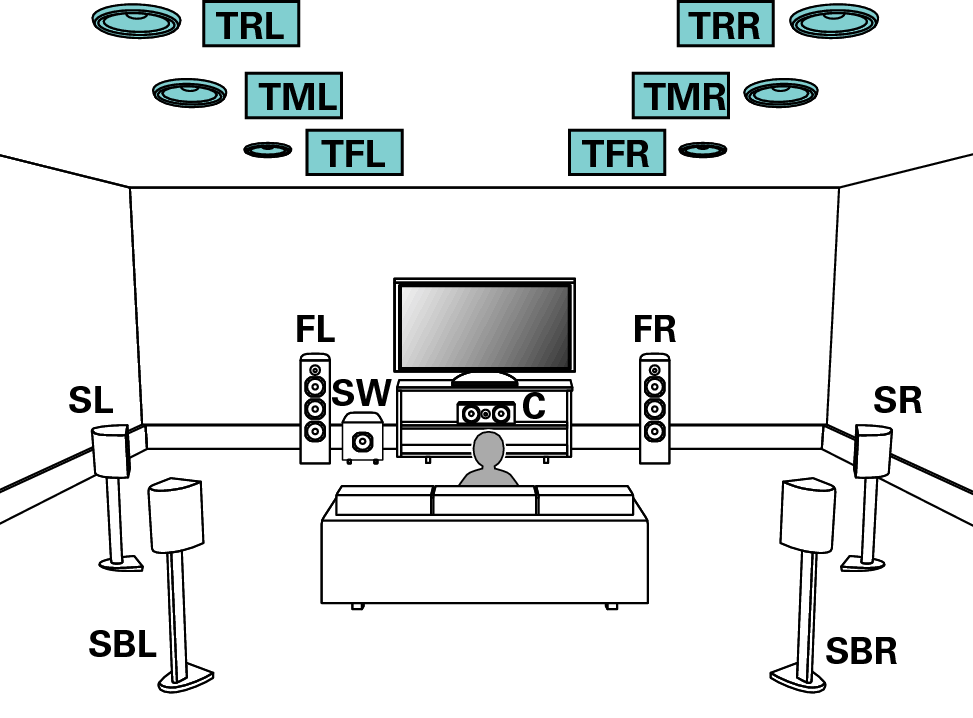

Przykładowe połączenie w przypadku użycia trzech zestawów głośników sufitowych

Pict SP Layout 13.1 TF TR TM

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” i “Górne głoś.” na “6kan.” w menu. link

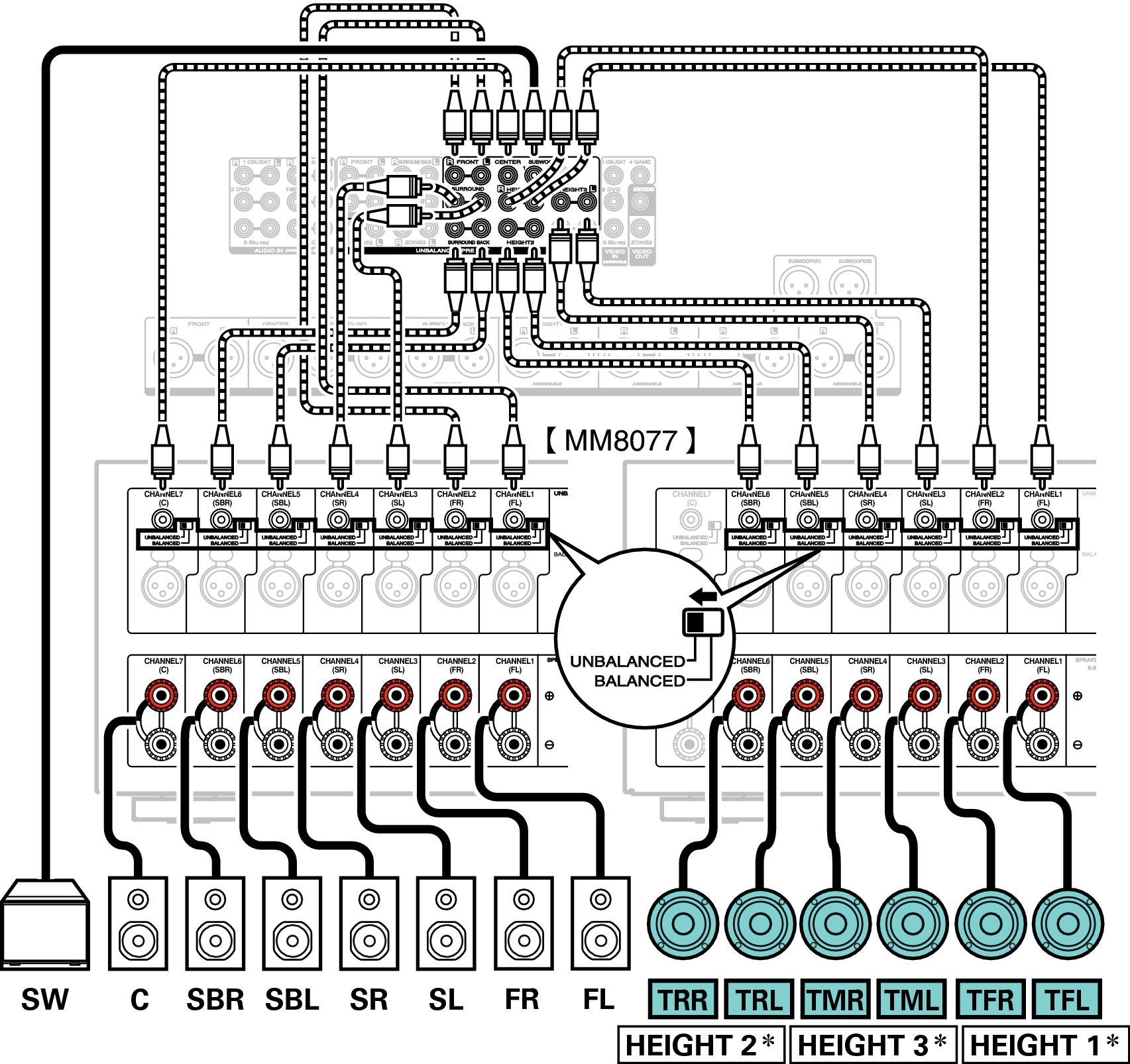

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 13.1 TF TR TM A85U

W ustawieniach możesz zmienić kombinację kanałów HEIGHT1, HEIGHT2 i HEIGHT3. link

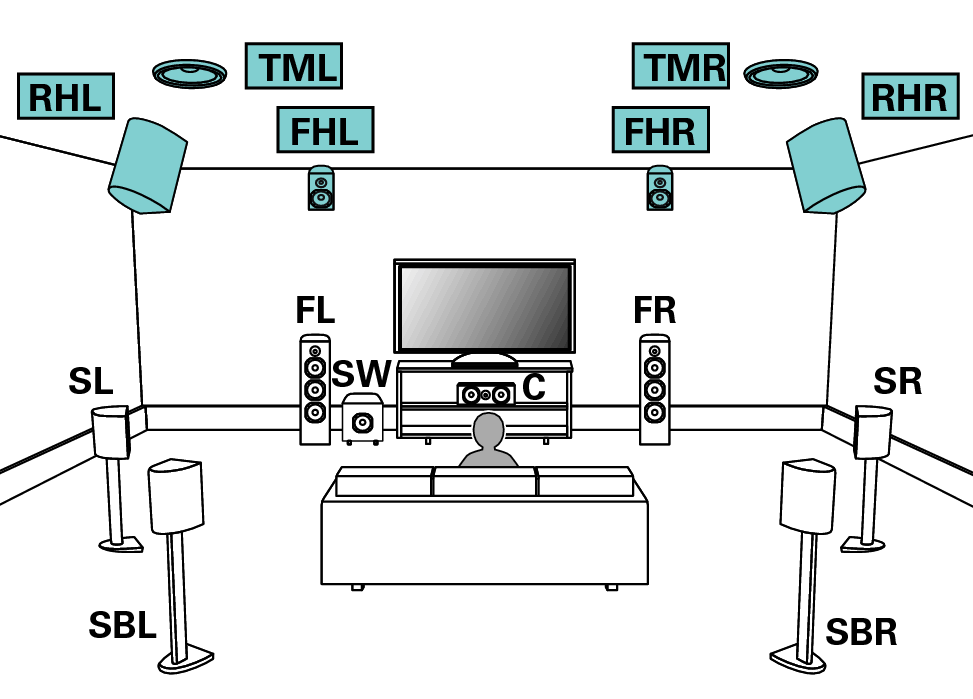

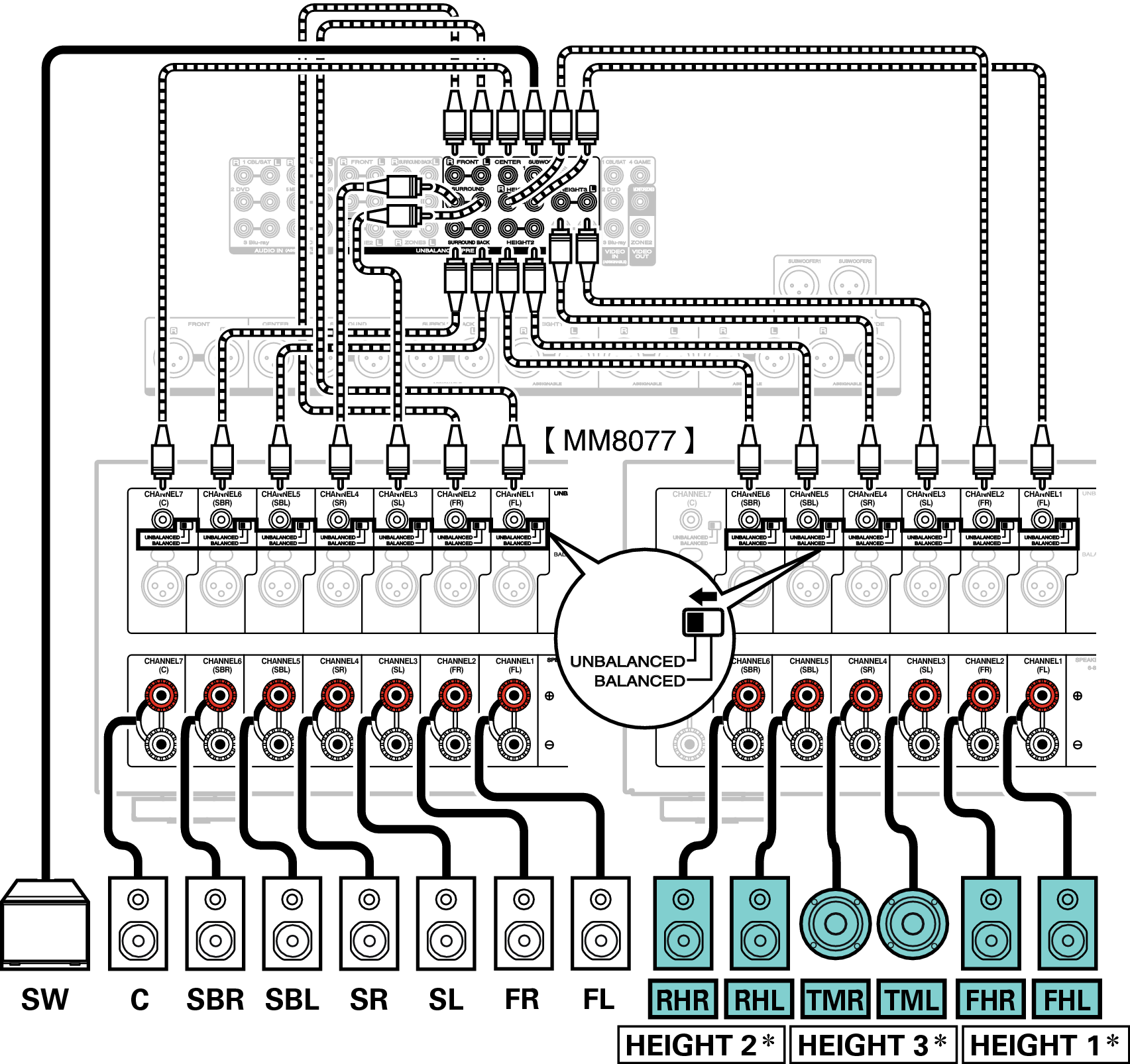

Przykładowe połączenie w przypadku użycia trzech zestawów głośników wysokich i jednego zestawu głośników sufitowych

Pict SP Layout 13.1 FH RH TM

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” i “Górne głoś.” na “6kan.” w menu. link

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 13.1 FH RH TM A85U

W ustawieniach możesz zmienić kombinację kanałów HEIGHT1, HEIGHT2 i HEIGHT3. link

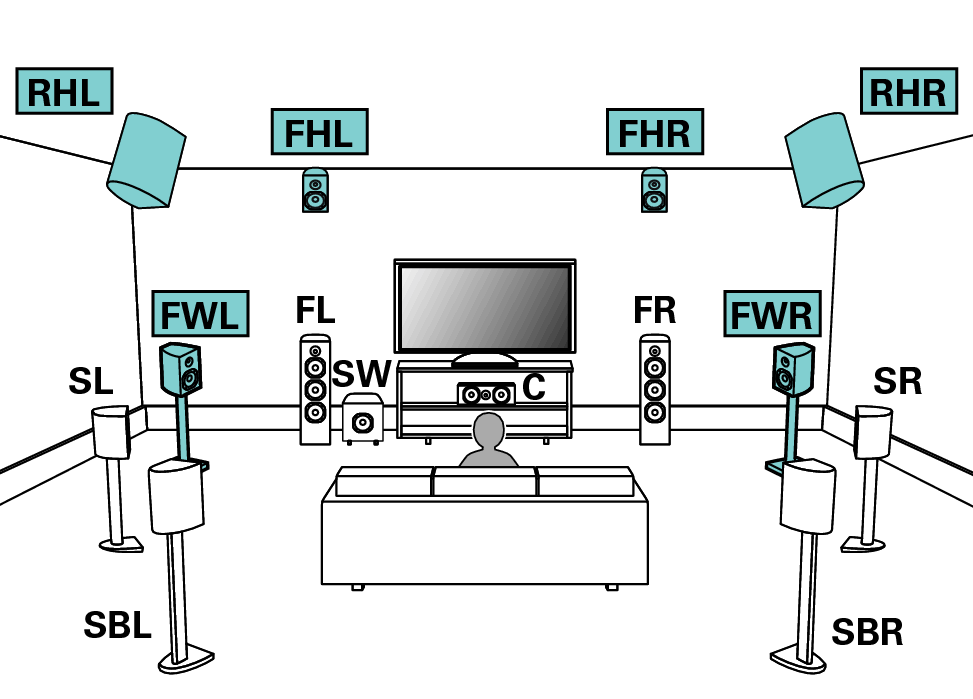

Przykładowe połączenie w przypadku użycia trzech zestawów głośników wysokich i jednego zestawu przednich głośników szerokich

Pict SP Layout 13.1 FH RH FW

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan + ST + PR” i “Górne głoś.” na “4kan.” w menu. link

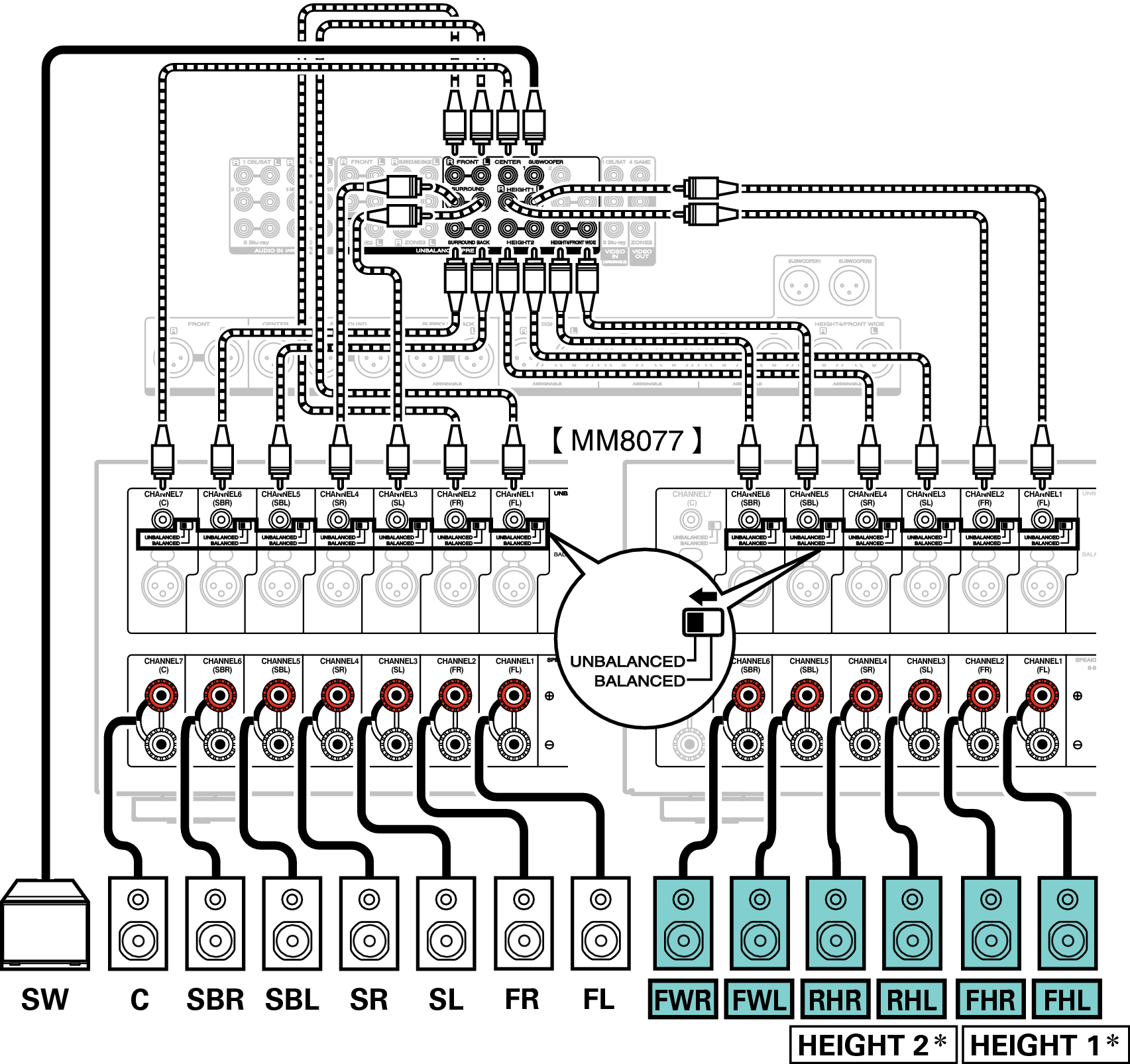

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 13.1 FH RH FW A85U

W ustawieniach możesz zmienić kombinację kanałów HEIGHT1 i HEIGHT2. link

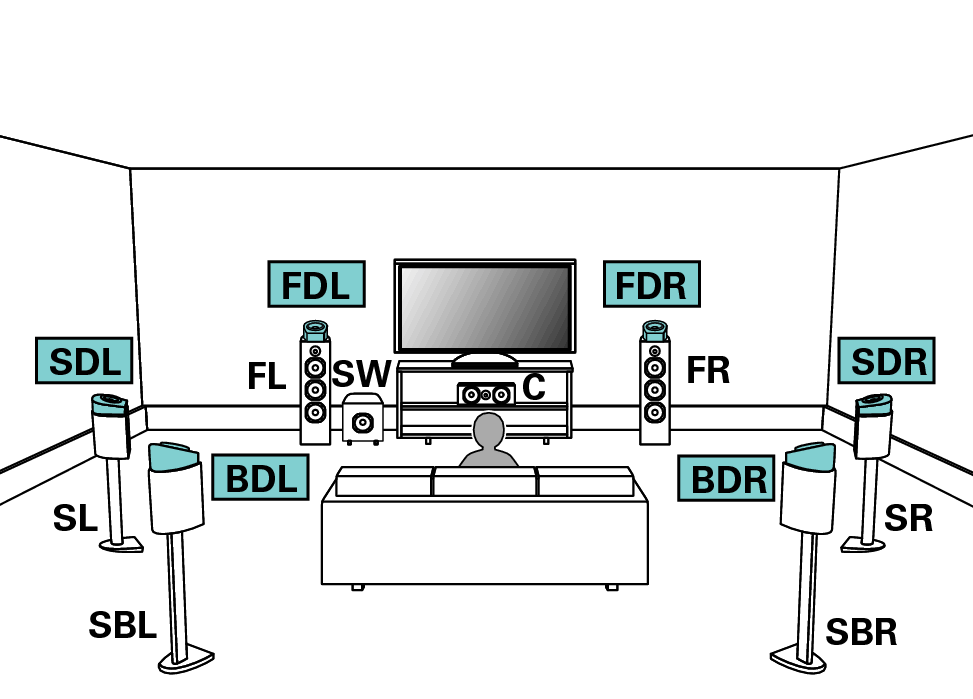

Przykładowe połączenie w przypadku użycia trzech zestawów głośników Dolby Atmos Enabled

Pict SP Layout 13.1 FD SD BD

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” i “głośniki Dolby” na “6kan.” w menu. link, link

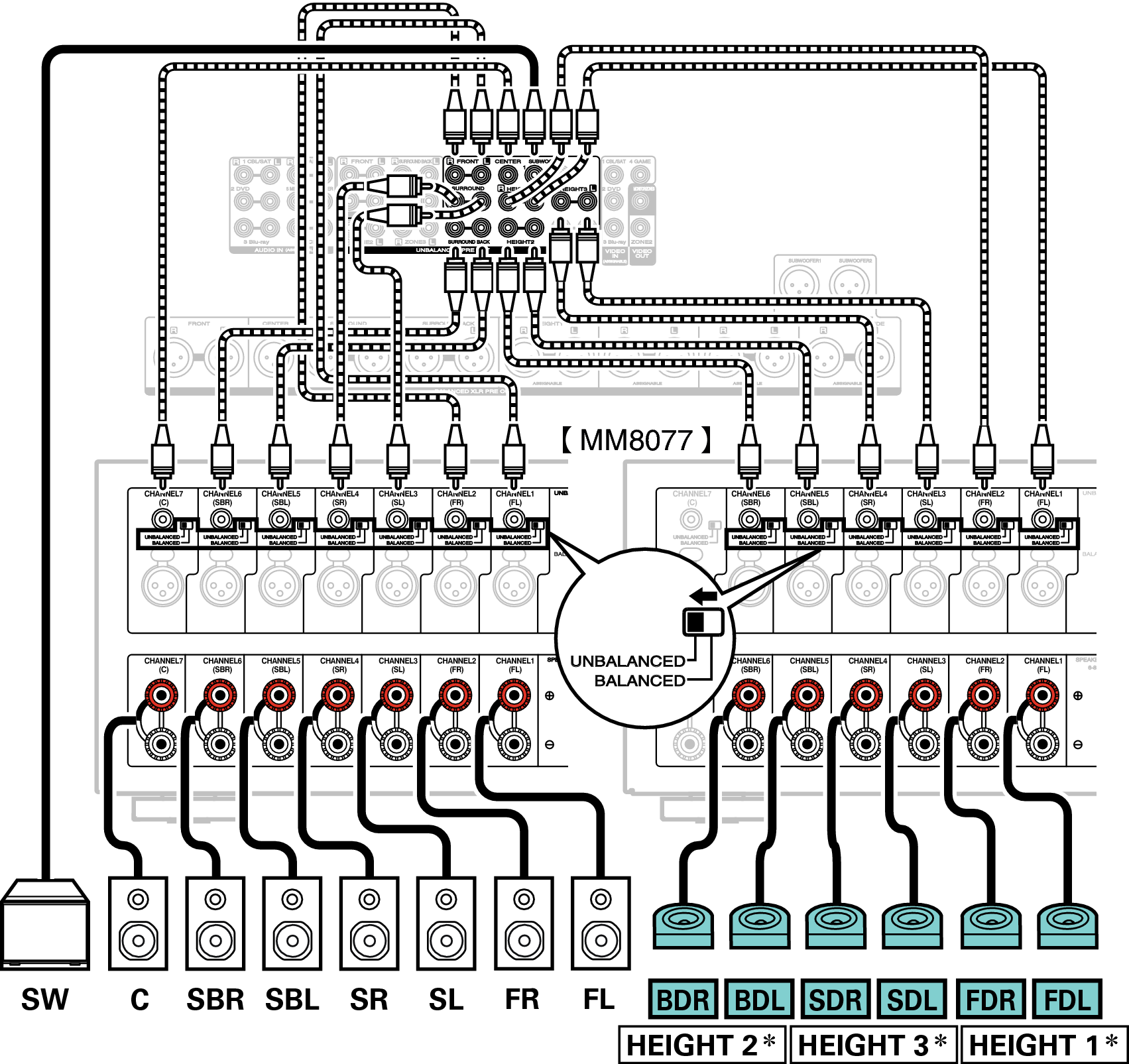

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 13.1 FD SD BD A85U

W ustawieniach możesz zmienić kombinację kanałów HEIGHT1, HEIGHT2 i HEIGHT3. link

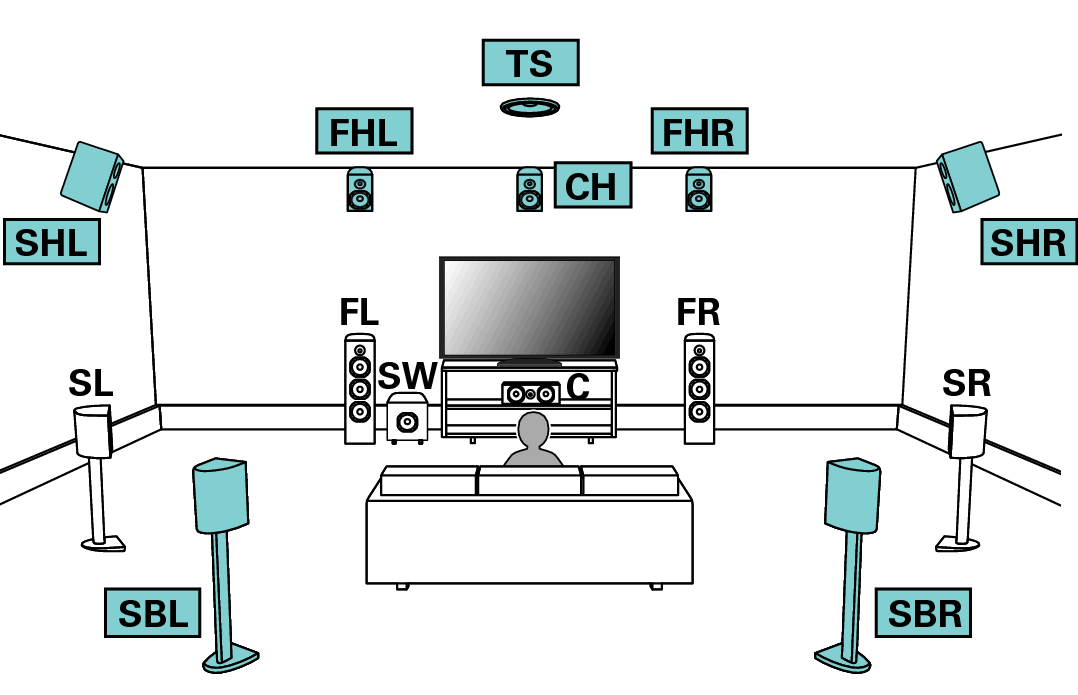

Przykładowe połączenie systemu 13.1-kanałowego Auro-3D

Konfiguracja tego głośnika jest zoptymalizowana do odtwarzania Auro-3D.

Pict SP Layout 13.1 Auro

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” i “Górne głoś.” na “6kan.” w menu. link
Następnie ustaw “Wysokość” - “układ przedni” na “Przód górne i Cent. ścien.”, a “układ środk.” na “Surr. ścienne i Sufit Surr.”. link

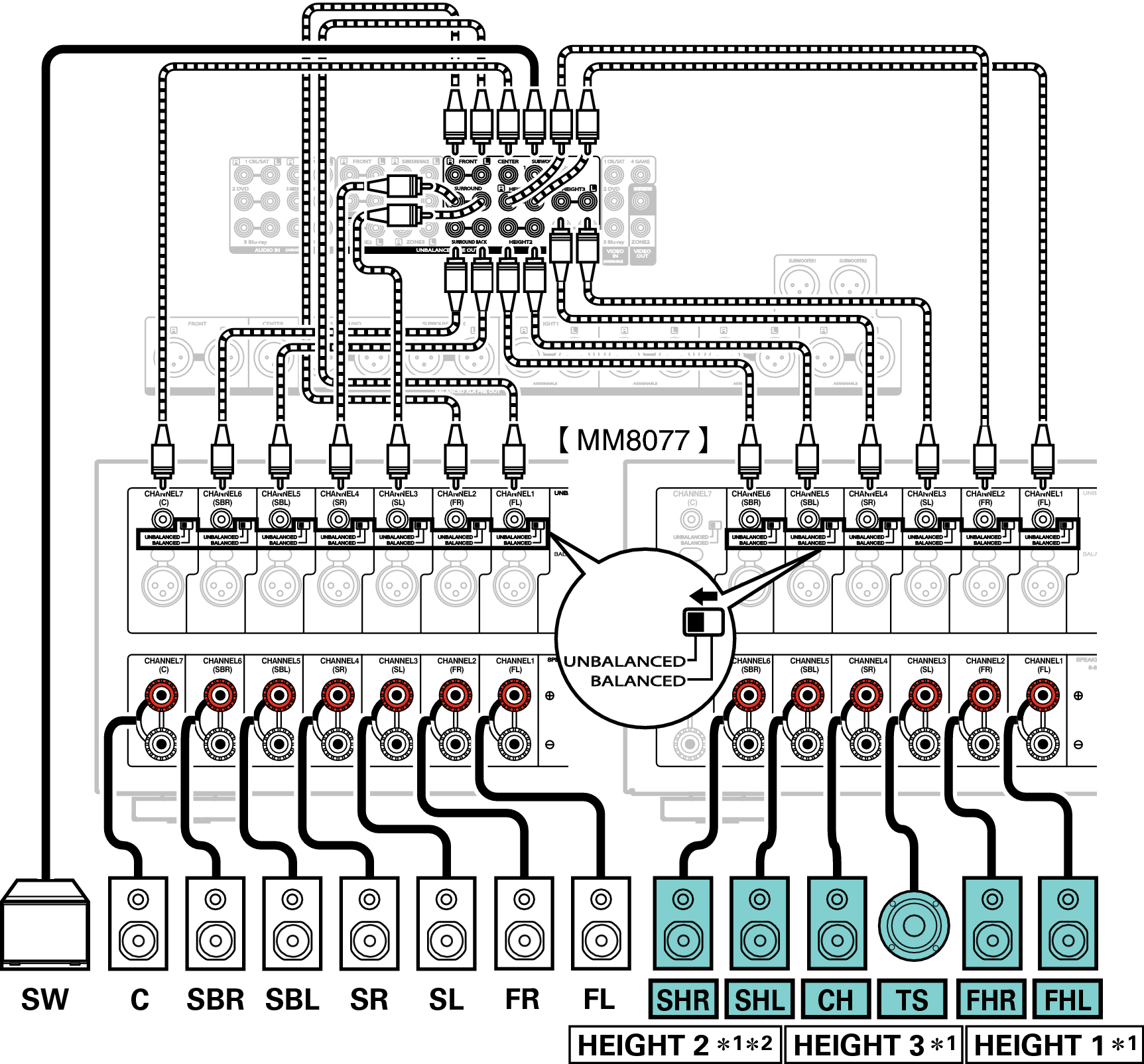

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 13.1 Auro A85U

W ustawieniach możesz zmienić kombinację kanałów HEIGHT1, HEIGHT2 i HEIGHT3. link

Aby wykorzystać pełne możliwości trybu Auro-3D, zalecane są głośniki Surround ścienne, choć głośniki Surround ścienne można zastąpić głośnikami Tylnymi ściennymi w ustawieniach głośników Dolby Atmos.
