Podłączanie głośników systemu wielokanałowego 7.1

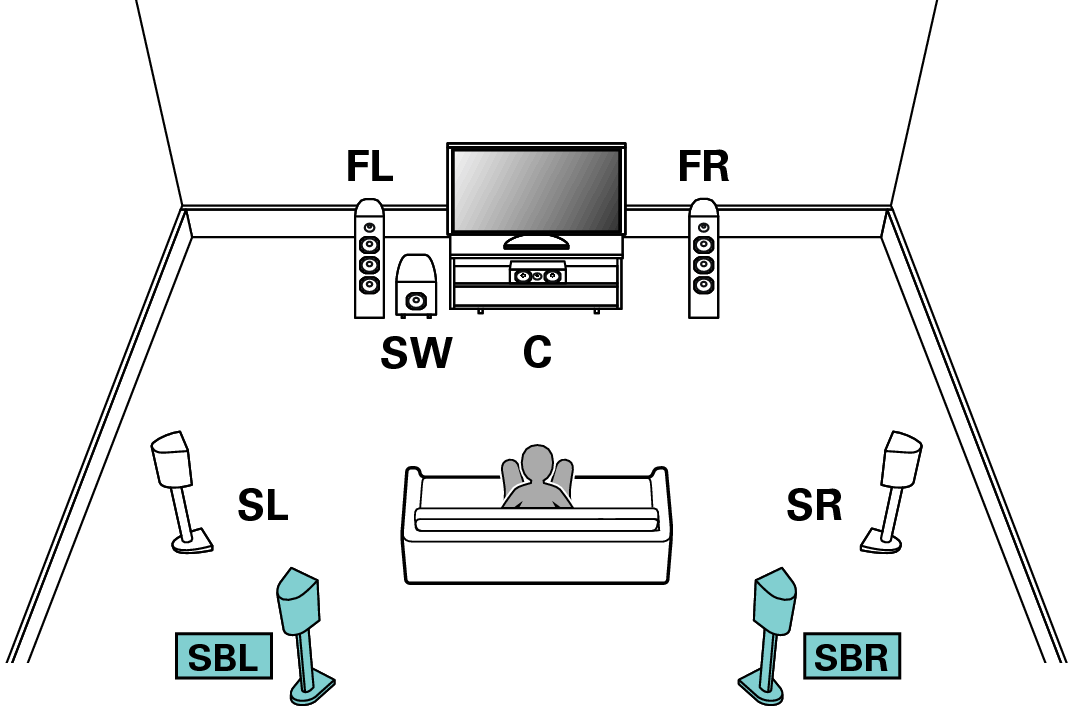

Przykładowe połączenia w przypadku używania tylnych głośników surround

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z tylnymi głośnikami surround.

Pict SP Layout 7.1 SB

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + ST” w menu. link

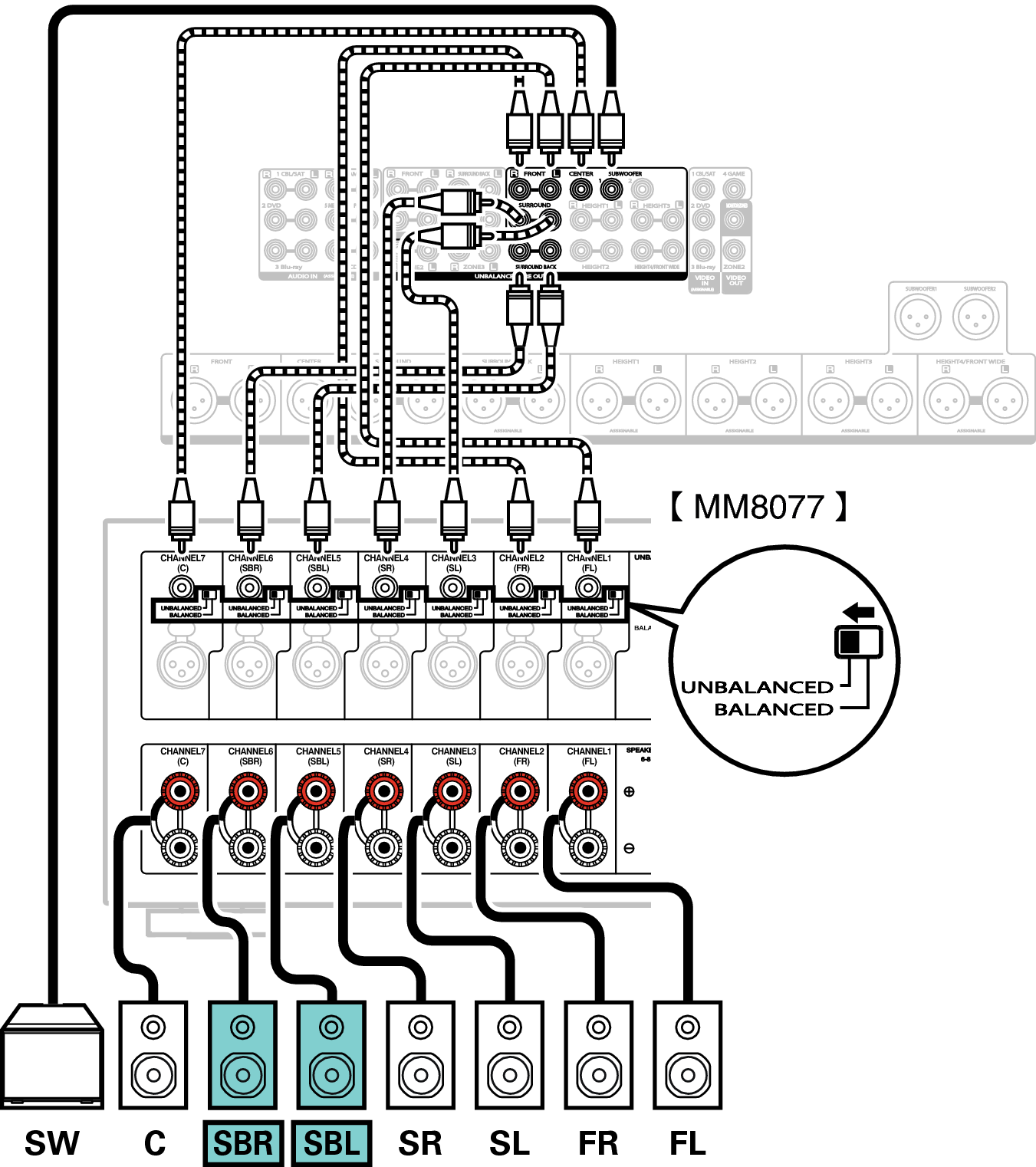

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 7.1 SB A85U

W przypadku korzystania z jednego tylnego głośnika surround podłącz go do złącza SURROUND BACK L.

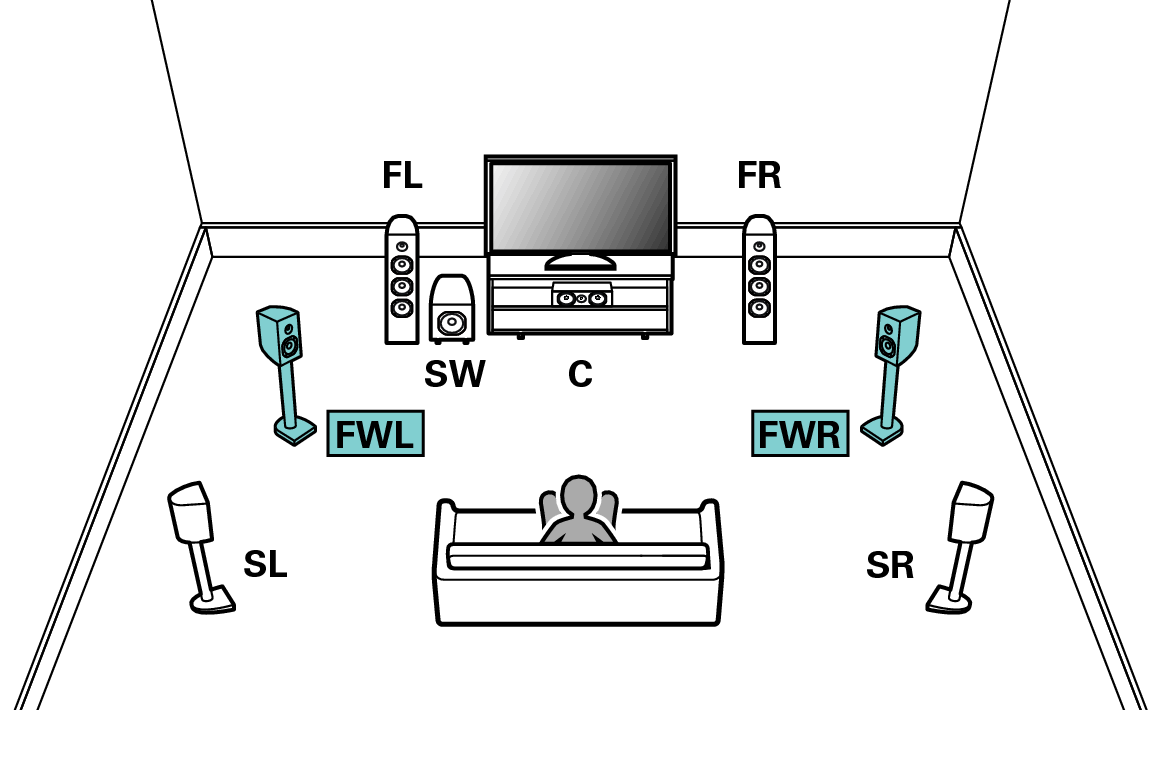

Przykładowe połączenia w przypadku używania głośników przednich szerokich

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z przednimi głośnikami rozszerzającymi.

Pict SP Layout 7.1 FW

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan. + PR” w menu. link

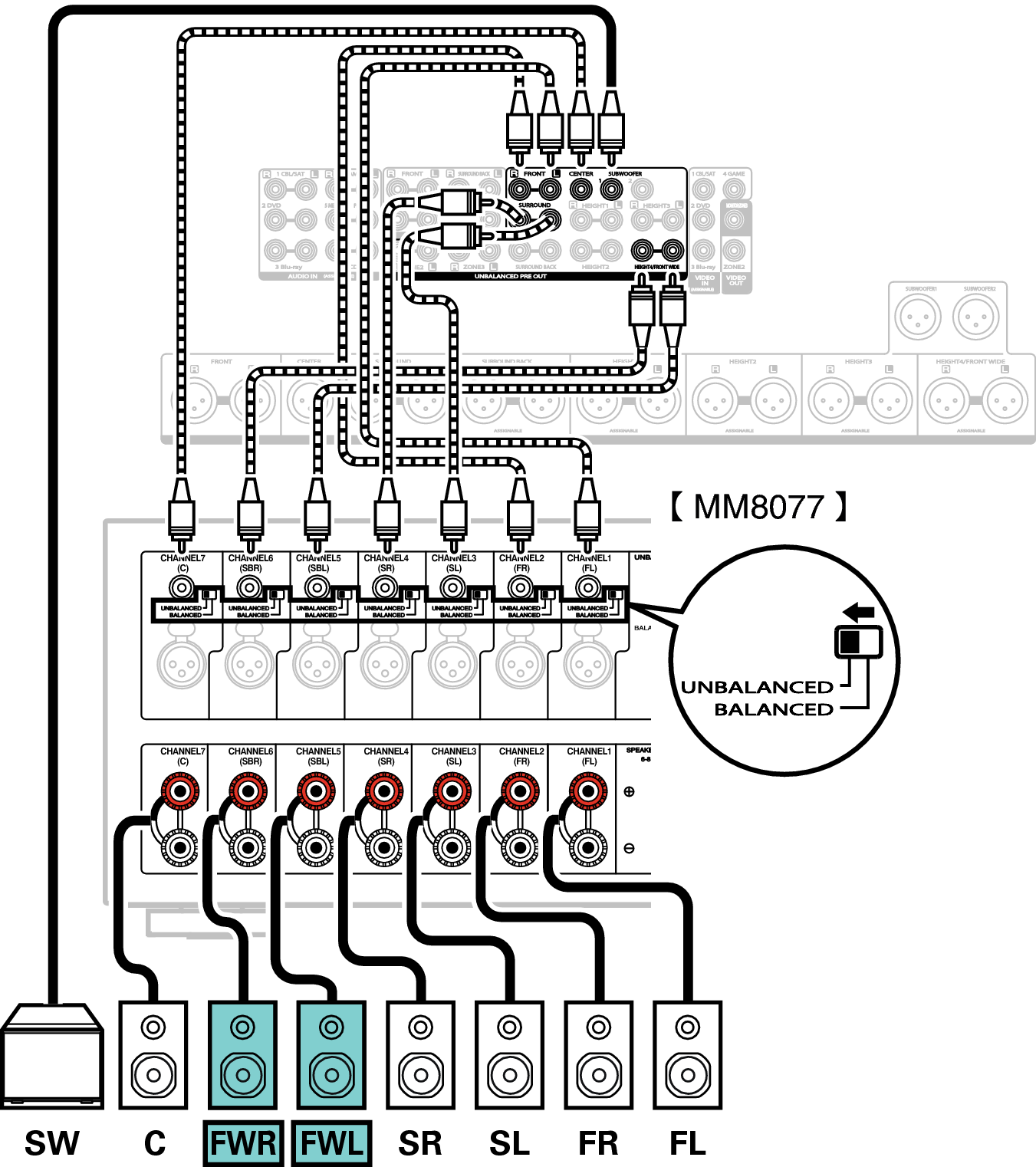

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 7.1 FW A85U

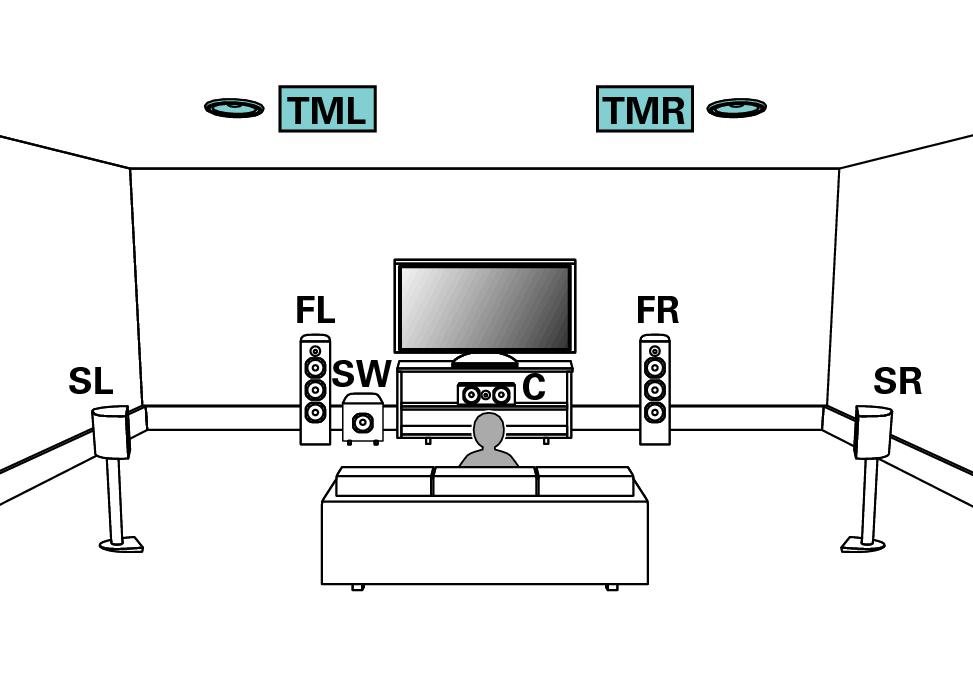

Przykładowe połączenia w przypadku używania głośników sufitowych

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z głośnikami sufitowymi.

Pict SP Layout 7.1 TM

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan.” i “Górne głoś.” na “2kan.” w menu. link

Zamiast głośników sufitowych środkowych można podłączyć głośniki sufitowe przednie lub sufitowe tylne. W takim przypadku ustaw podłączane głośniki sufitowe w “Wysokość” - “układ” w menu. link

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 7.1 TM A85U

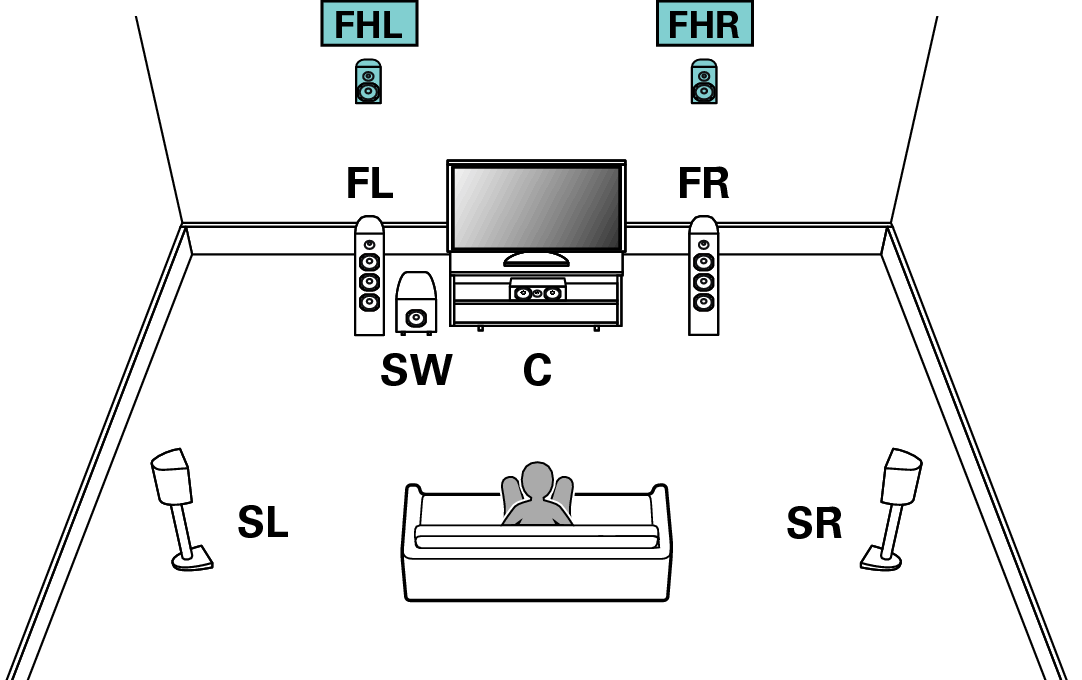

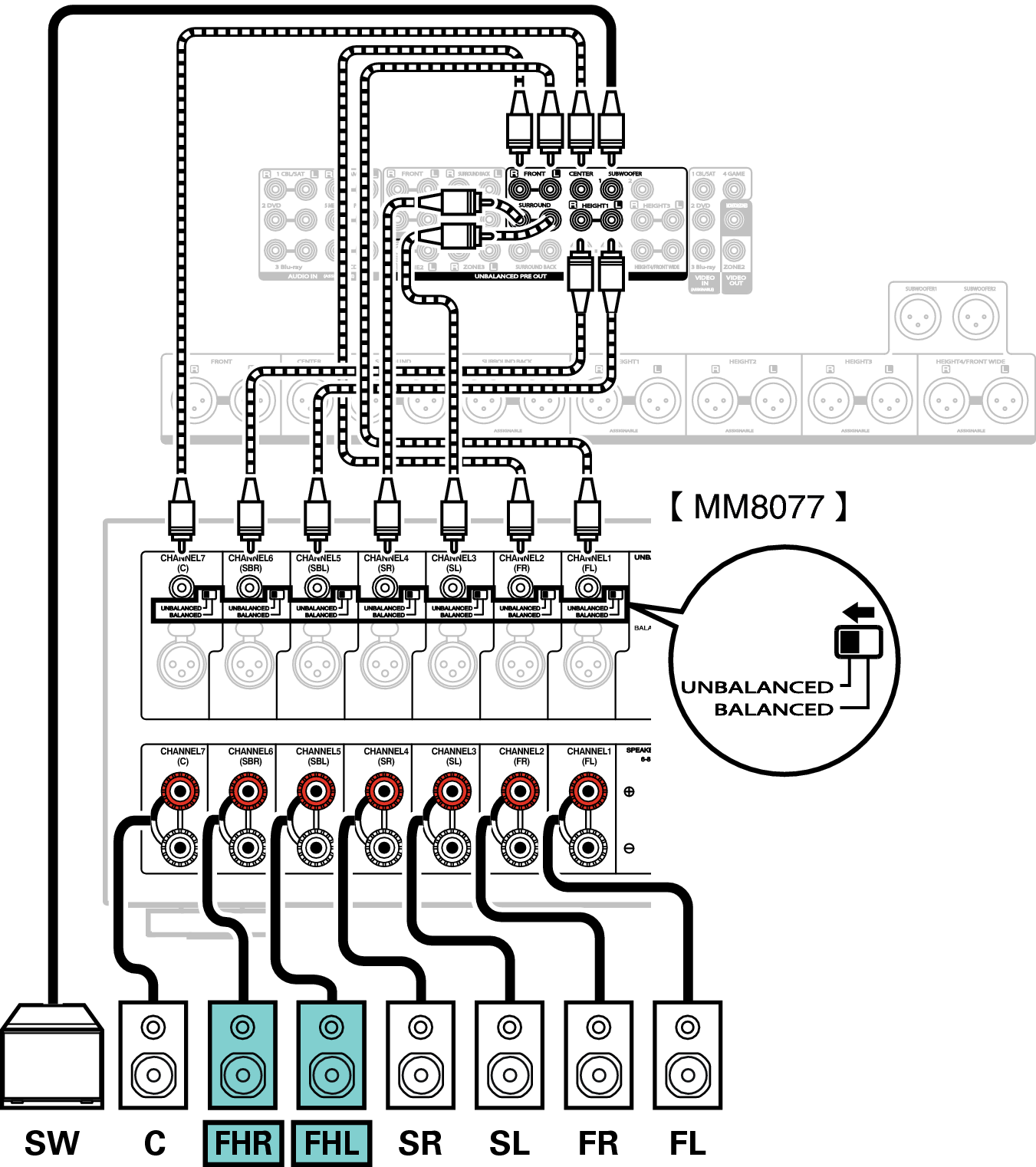

Przykładowe połączenia w przypadku używania głośników górnych

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z przednimi wysokimi głośnikami.

Pict SP Layout 7.1 FH

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan.” i “Górne głoś.” na “2kan.” w menu. link

Zamiast głośników p. górnych można podłączyć głośniki tylne ścienne. W takim przypadku ustaw podłączane głośniki górne w “Wysokość” - “układ” w menu. link

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 7.1 FH A85U

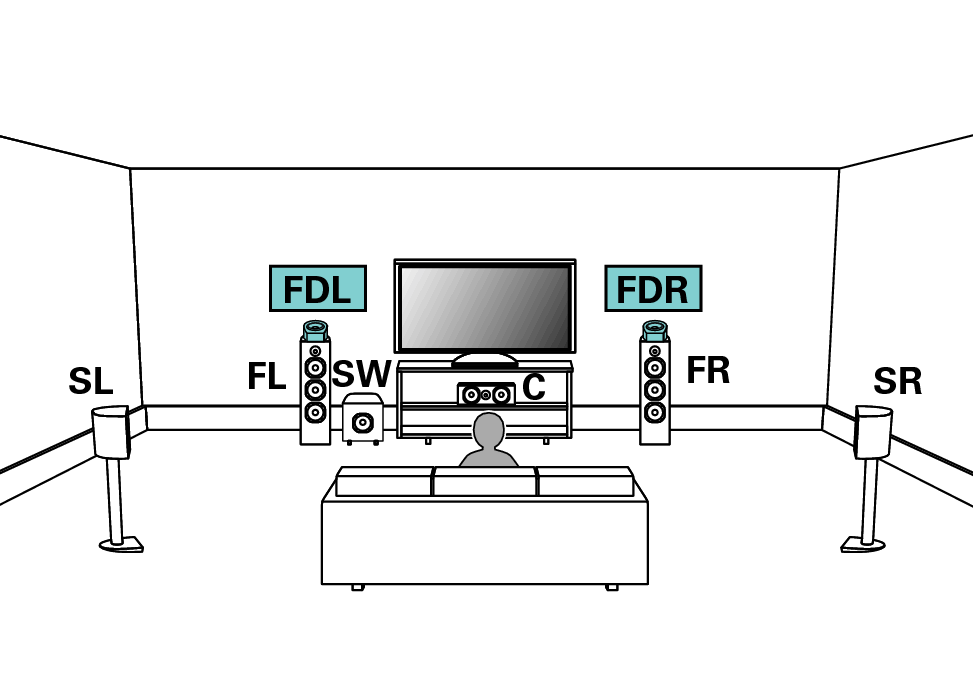

Przykładowe połączenia w przypadku używania głośników Dolby Atmos Enabled

Ten 7.1-kanałowy system surround jest taki sam, jak podstawowy 5.1-kanałowy system, ale z przednimi głośnikami Dolby.

Pict SP Layout 7.1 FD

Podłączając taką konfigurację, ustaw “Podłogowe” - “układ” na “5kan.” i “głośniki Dolby” na “2kan.” w menu. link

Zamiast przednich głośników Dolby można podłączyć głośniki surround Dolby. W takim przypadku ustaw podłączane głośniki Dolby Atmos Enabled pod “Wysokość” - “układ” w menu. link

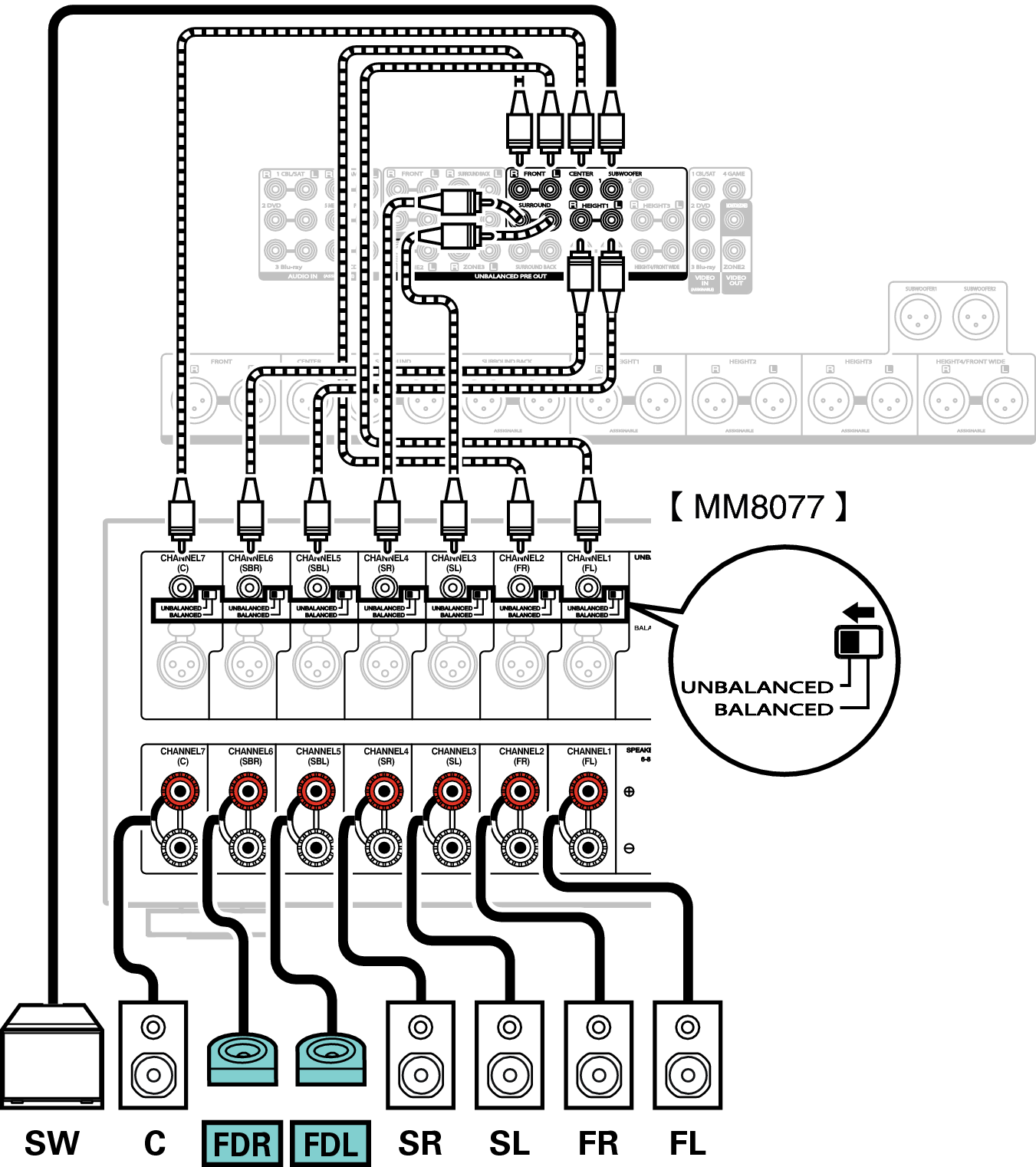

Bracket Open Przykład Bracket Close  połączenie złącza UNBALANCED RCA

Conne SP 7.1 FD A85U
