Questo sistema riproduce a 11.1 canali. È possibile utilizzare il collegamento bi-amp per altoparlanti anteriori. Il collegamento bi-amp è un metodo per collegare amplificatori separati al terminale del tweeter e al terminale del woofer di un altoparlante che supporta la bi-amplificazione. Questa connessione consente all’EMF posteriore (ritorno di alimentazione senza uscita) dal woofer di affluire nel tweeter senza che la qualità del suono sia compromessa, producendo un livello di qualità del suono superiore.

NOTA

Quando si creano collegamenti bi-amp, assicurarsi di rimuovere la piastra o il cavetto di corto-circuito fra i terminali del woofer e del tweeter dell’altoparlante.

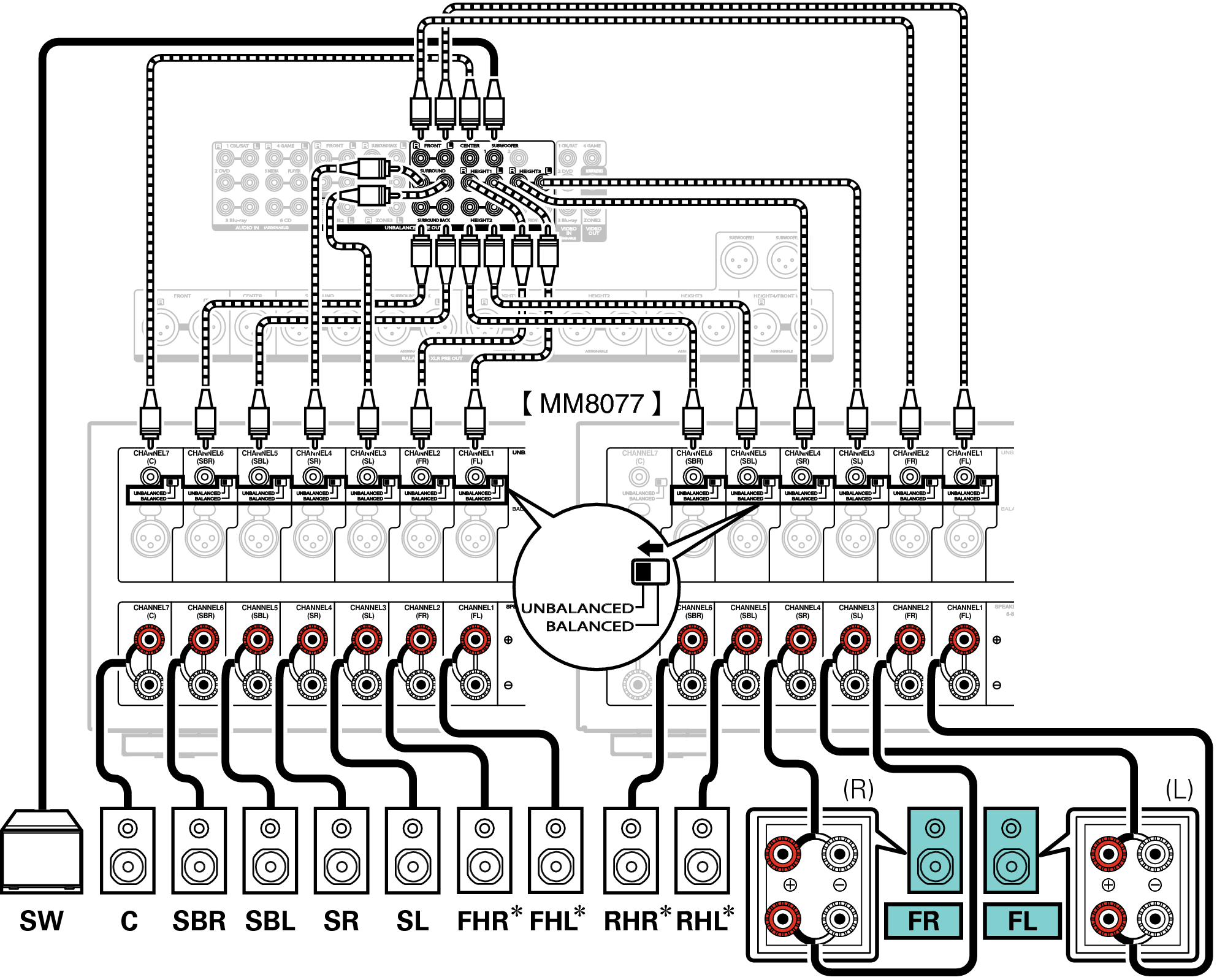

Bracket Open Esempio Bracket Close Collegamento del connettore RCA UNBALANCED

Gli altoparlanti di altezza, gli altoparlanti a soffitto e gli altoparlanti Dolby Atmos Enabled possono essere collegati ai connettori HEIGHT1 e HEIGHT2 RCA e ai connettori HEIGHT1 e HEIGHT2 XLR. Impostare nel menu l’altoparlante da collegare da “Superiore”. link
