Procedimiento de configuración de los altavoces (Config Audyssey®)

Pict Audyssey Procedure
Coloque el micrófono de calibración de sonido en el soporte para micrófonos suministrado o su propio trípode e instálelo en la posición de audición principal.

Cuando instale el micrófono de calibración de sonido, dirija la punta del micrófono hacia el techo y ajuste la altura para que coincida con la altura de los oídos de un oyente en posición sentada.

Si utiliza un subwoofer que admita los siguientes ajustes, configúrelo como se muestra a continuación.

Con un subwoofer en modo directo

Configure el modo directo en “Activación” y desactive la configuración de la frecuencia de cruce y el ajuste de volumen.

Con un subwoofer sin modo directo

Realice la siguiente configuración:

Volumen : Posición de las 12 en punto

Frecuencia de cruce : Frecuencia máxima/más alta

Filtro de paso bajo : Desactivado

Modo de espera : Desactivado

Conecte el micrófono de configuración y medición a la toma SETUP MIC de esta unidad.
Ope SetupMIC A74
GUI AudysseySetup3 7013U
Seleccione “Iniciar”, y después pulse ENTER.

“Config Audyssey®” también permite realizar los ajustes siguientes.

Asignar amplif.

La salida de las señales de los terminales de los altavoces HEIGHT1 y HEIGHT2 puede modificarse para adecuarla al entorno de altavoces que desee. (Asignar amplif.enlace)

Selección de canal

Si los canales que no se van a usar se definen por adelantado, se omite la medición de los canales definidos con la consiguiente reducción del tiempo de medición. También puede cambiar el número de altavoces surround traseros y subwoofers.

Config. alt. Dolby

Establezca la distancia entre el altavoz Dolby Atmos Enabled y el techo.

Esto se puede ajustar cuando se utilizan altavoces Dolby Atmos Enabled delanteros, Dolby Atmos Enabled surround, o Dolby Atmos Enabled traseros.

Siga las instrucciones de la visualización en pantalla y pulse “Siguiente” para avanzar.
Cuando aparezca el siguiente menú, seleccione “Iniciar prueba” y, a continuación, pulse ENTER.

Inicie la medición en la primera posición.

GUI AudysseySetup6 S7

La medición requiere varios minutos.

NOTA

Si en la pantalla de la televisión aparece el mensaje “¡Atención!”:

Vaya a Mensajes de errorenlace. Compruebe todos los elementos relacionados con el aviso y realice los procedimientos necesarios.

Si el nivel de volumen del subwoofer no es adecuado, aparece un mensaje de error. Consulte “Mensaje de error de nivel del subwoofer y cómo realizar el ajuste” enlace.

Cuando aparezca el altavoz detectado, seleccione “Siguiente” y, a continuación, pulse ENTER.
GUI AudysseySetup7 S7

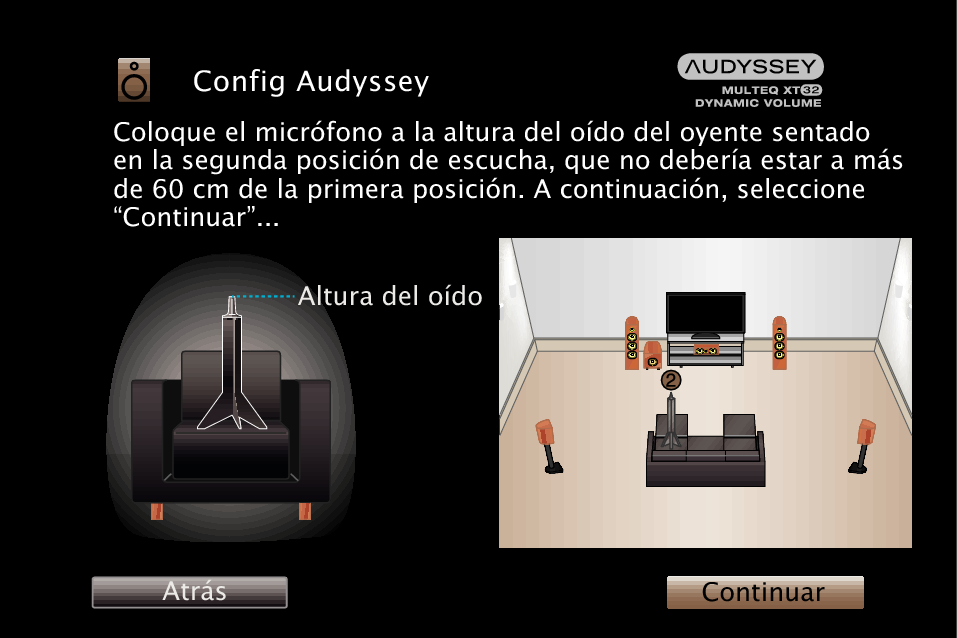

Desplace el micrófono de configuración y medición a la posición 2, seleccione “Continuar”, y luego pulse ENTER.

Comienza la medición del segundo punto.

Las mediciones se pueden realizar hasta en ocho posiciones.

GUI AudysseySetup8 6013N

Detener “Config Audyssey®

Pulse BACK para ver la pantalla emergente.
Utilice White-Arrow-Left para seleccionar “Sí”, y después pulse ENTER.
Repita el paso 8, posiciones de medición 3 a 8.

Para saltarse la cuarta posición de audición y las posteriores, pulse White-Arrow-Left para seleccionar “Completar” y pulse ENTER para continuar con el paso 11.

Seleccionar “Continuar”, y después pulse ENTER.
GUI AudysseySetup10 S7

Inicie el análisis y el almacenamiento de los resultados de medición.

El análisis tarda varios minutos.
Cuantos más altavoces y posiciones de medición existan, más tiempo se tardará en realizar el análisis.

NOTA

Cuando se estén guardando los resultados de la medición, asegúrese de que la alimentación no esté apagada.

Realice la configuración de Audyssey Dynamic EQ® y Audyssey Dynamic Volume®.

Se visualiza la siguiente pantalla durante el análisis. Ajuste la configuración según sus preferencias.

GUI AudysseySetup12 S7

Dynamic EQ corrige la frecuencia de respuesta en función de las características de audio de la sala y la capacidad auditiva de las personas para que el sonido pueda ser escuchado incluso a bajo volumen.
Esto es lo recomendado cuando utiliza la unidad con el volumen bajado, como cuando disfruta de una película o un programa de TV en mitad de la noche.

Dynamic Volume ajusta el volumen de salida al nivel óptimo al tiempo que monitoriza de forma constante el nivel de la entrada de audio de la unidad.
Así, por ejemplo, si mientras se está viendo un programa de televisión aumenta el volumen repentinamente durante la publicidad, se realiza un control óptimo del volumen de forma automática, de modo que no se pierde el dinamismo ni la claridad del sonido en ningún momento.

Cuando terminen el análisis y el almacenamiento, desenchufe el micrófono de calibración de sonido del conector SETUP MIC en la unidad principal y, a continuación, pulse “Siguiente”.
GUI AudysseySetup13 S7
Seleccione “Información” y pulse ENTER para verificar los resultados de la medición.

Los subwoofers podrían reflejar una distancia mayor de la real debido al retraso eléctrico añadido, común en los subwoofers.

NOTA

No cambie la conexión de los altavoces o el volumen del subwoofer después de la “Config Audyssey®”. Si se cambia, realice la “Config Audyssey®” otra vez para obtener el efecto de corrección óptimo del ecualizador.
