Conexión de altavoces de 11.1 canales
Este sistema, basado en un sistema de canales 5.1, reproduce hasta 11.1 canales al mismo tiempo.
Usando un amplificador de potencia externo podrá conectar altavoces para hasta un máximo de 11 canales para MAIN ZONE.

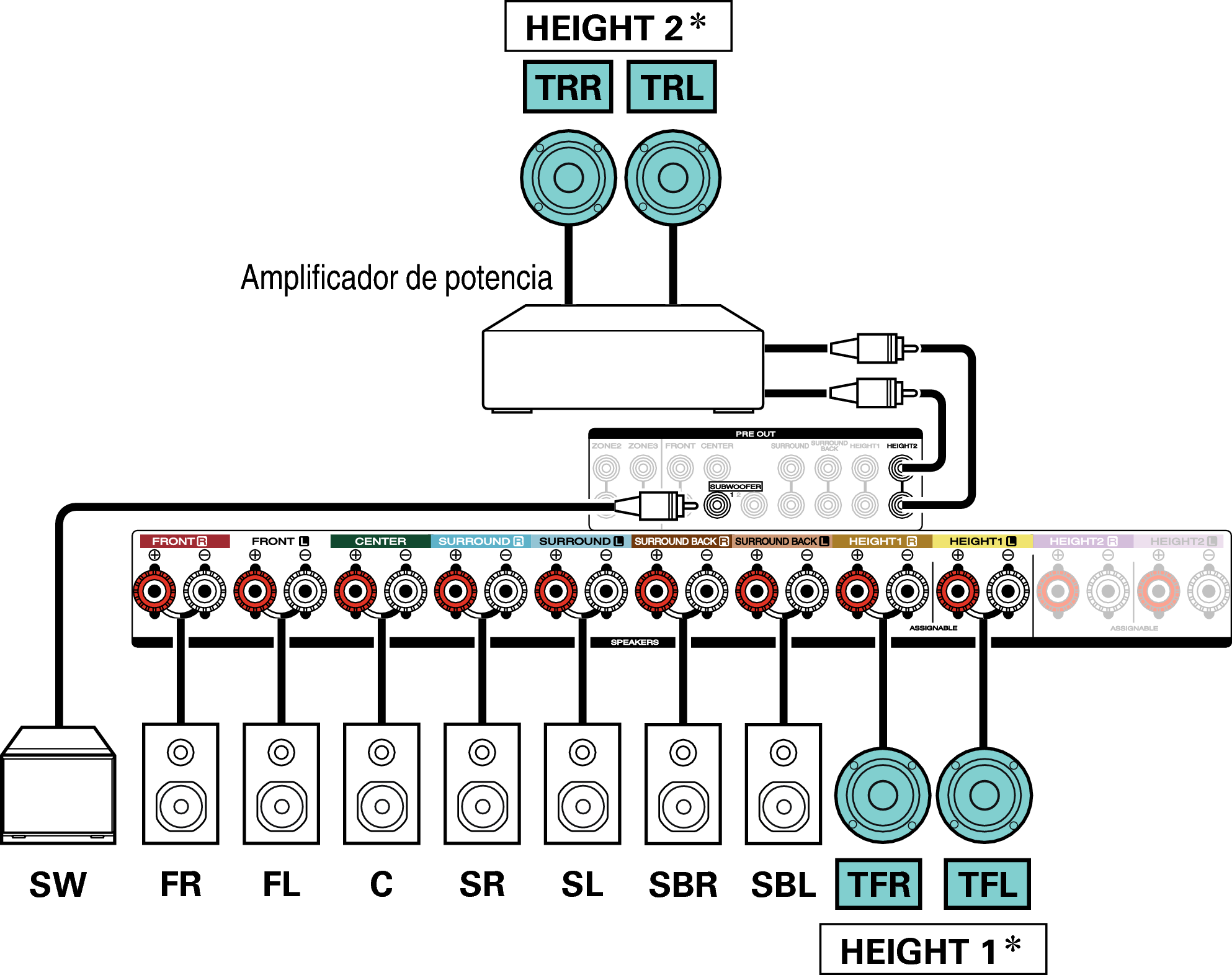

Ejemplo de conexión cuando se utilizan dos juegos de altavoces de techo
Establezca “Altura” - “Alt. de altura” en “4ch” en el menú cuando realice la conexión en esta configuración. enlace
Puede cambiar la combinación de los canales HEIGHT1 y HEIGHT2 en la configuración. enlace
Ejemplo de conexión cuando se utilizan dos juegos de altavoces de altura
Establezca “Altura” - “Alt. de altura” en “4ch” en el menú cuando realice la conexión en esta configuración. enlace
Puede cambiar la combinación de los canales HEIGHT1 y HEIGHT2 en la configuración. enlace
Ejemplo de conexión cuando se utilizan dos juegos de altavoces Dolby Atmos Enabled
Establezca “Altura” - “Alt. Dolby” en “4ch” en el menú cuando realice la conexión en esta configuración. enlace
Puede cambiar la combinación de los canales HEIGHT1 y HEIGHT2 en la configuración. enlace
Ejemplo de conexión para el sistema Auro-3D de 10.1 canales
Esta configuración de altavoz ha sido optimizada para la reproducción de Auro-3D.
Puede cambiar la combinación de los canales HEIGHT1 y HEIGHT2 en la configuración. enlace
Para una mejor experiencia Auro-3D, se recomienda utilizar altavoces de altura surround, aunque puede utilizar altavoces de altura traseros de una configuración de altavoces Dolby Atmos en lugar de altavoces de altura surround.
La combinación de los canales HEIGHT1 y HEIGHT2 se puede cambiar a las siguientes disposiciones en función del sistema de altavoces que se vaya a utilizar.
Establézcala desde la opción “Asignar amplif.” del menú. enlace
|
Combinación de altavoces de altura que se vaya a utilizar |
Terminales conectados |
|||
|---|---|---|---|---|
|
Número de altavoces de altura/techo |
Número de altavoces Dolby |
Disposición de la combinación |
HEIGHT1 SPEAKER |
HEIGHT2 PRE OUT |
|
2 altavoces |
Ninguno |
Altura frontal |
Altura frontal |
- |
|
Del. superior |
Del. superior |
- |
||
|
Central superior |
Central superior |
- |
||
|
Trasero superior |
Trasero superior |
- |
||
|
Altura trasero |
Altura trasero |
- |
||
|
4 altavoces |
Ninguno |
Altura del. y central superior |
Altura frontal |
Central superior |
|
Altura del. y trasero superior |
Altura frontal |
Trasero superior |
||
|
Altura del. y altura trasero |
Altura frontal |
Altura trasero |
||
|
Altura frontal y altura surr. |
Altura frontal |
Altura surround |
||
|
Frontal sup. y trasero superior |
Del. superior |
Trasero superior |
||
|
Frontal sup. y altura trasero |
Del. superior |
Altura trasero |
||
|
Central sup. y altura trasero |
Central superior |
Altura trasero |
||
|
Ninguno |
2 altavoces |
Dolby frontal |
Dolby frontal |
- |
|
Dolby surround |
Dolby surround |
- |
||
|
Dolby trasero |
Dolby trasero |
- |
||
|
2 altavoces |
2 altavoces |
Dolby del. y trasero sup. |
Dolby frontal |
Trasero superior |
|
Dolby del. y altura trasero |
Dolby frontal |
Altura trasero |
||
|
Altura del. y Dolby surr. |
Altura frontal |
Dolby surround |
||
|
Altura del. y Dolby trasero |
Altura frontal |
Dolby trasero |
||
|
Del. sup. y Dolby surround |
Del. superior |
Dolby surround |
||
|
Del. Superior y Dolby trasero |
Del. superior |
Dolby trasero |
||
|
Ninguno |
4 altavoces |
Dolby frontal y Dolby surround |
Dolby frontal |
Dolby surround |
|
Dolby frontal y Dolby trasero |
Dolby frontal |
Dolby trasero |
||
|
Combinación de altavoces de altura que se vaya a utilizar |
Terminales conectados |
||||
|---|---|---|---|---|---|
|
Número de altavoces de altura/techo |
Número de altavoces Dolby |
Disposición de la combinación |
HEIGHT1 SPEAKER |
HEIGHT2 PRE OUT |
SUBWOOFER2 PRE OUT |
|
5 altavoces |
Ninguno |
Altura del. y altura surr. & Surround superior |
Altura frontal |
Altura surround |
Surround superior |
|
Altura del. y altura trasero & Surround superior |
Altura frontal |
Altura trasero |
Surround superior |
||
Para una mejor experiencia Auro-3D, se recomienda utilizar altavoces de altura surround, aunque puede utilizar altavoces de altura traseros de una configuración de altavoces Dolby Atmos en lugar de altavoces de altura surround.
