Подключение 9.1-канальных динамиков

Пример соединений при использовании тыловых и фронтальных широтных динамиков объемного звучания

Pict SP Layout 9.1 SB FW

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5к & SB & FW” при выполнении соединения в этой конфигурации. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

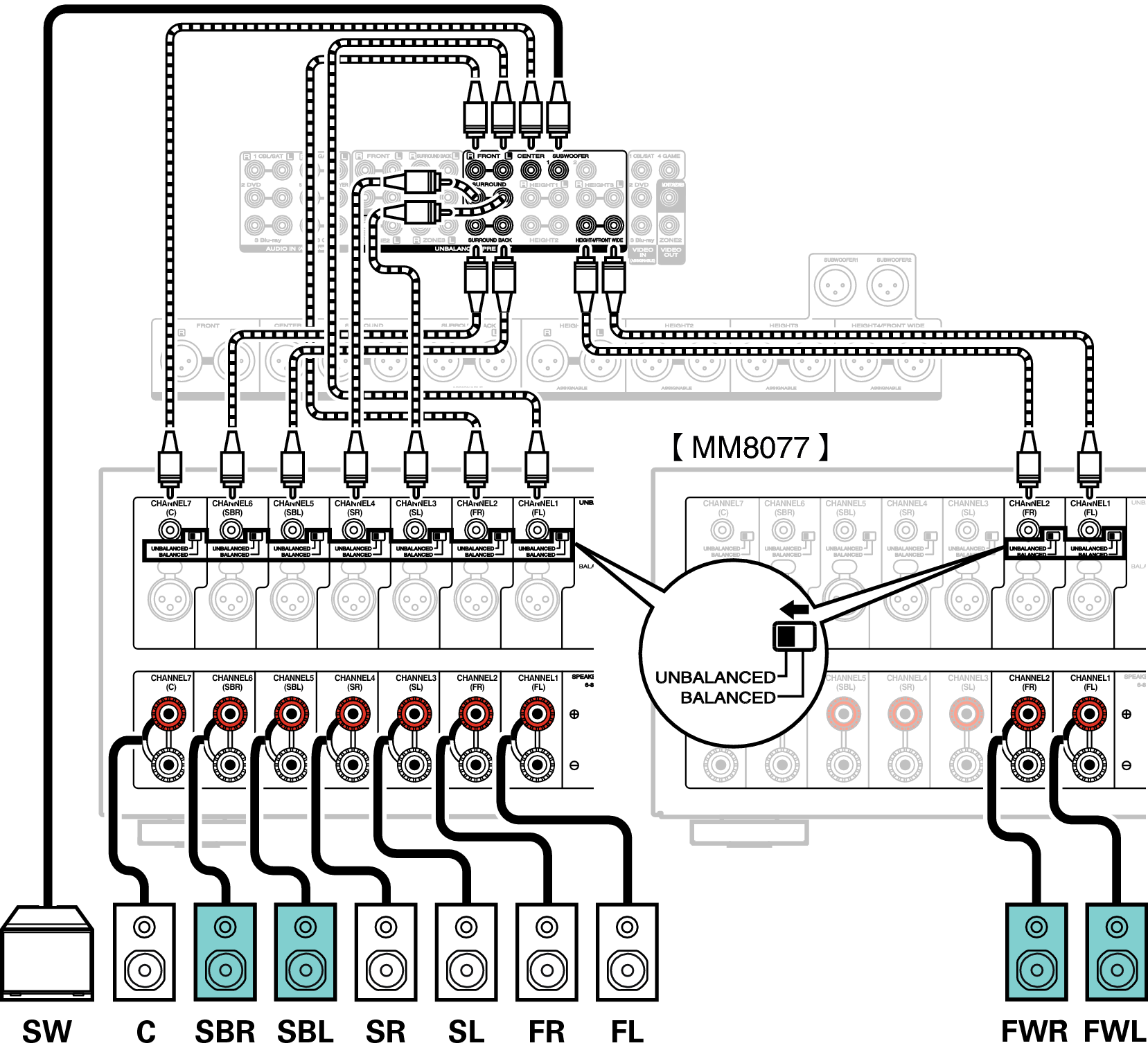

Conne SP 9.1 SB FW A85U

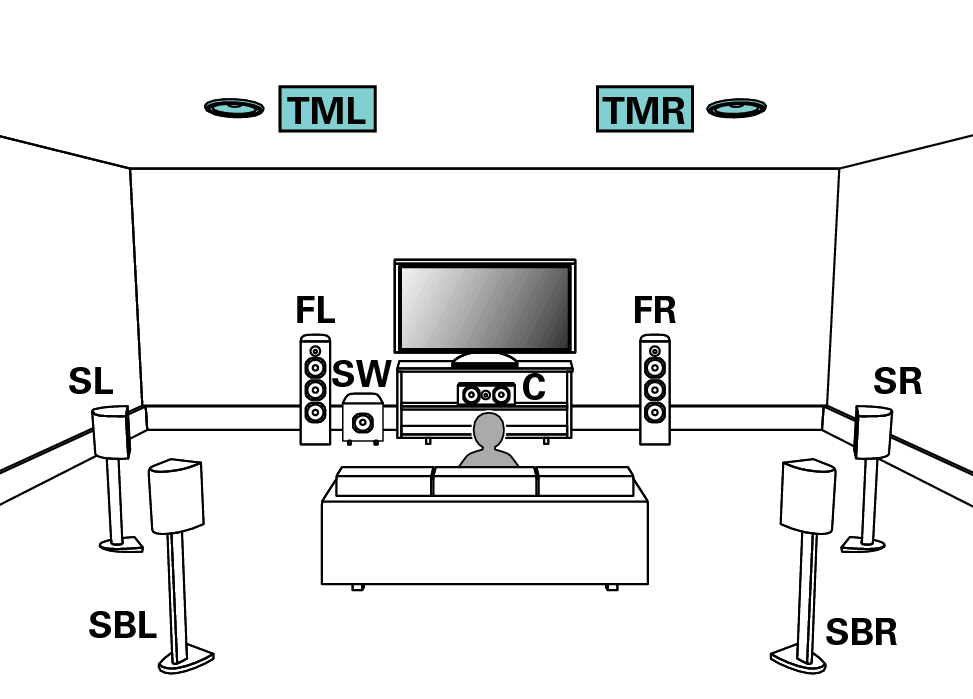

Пример соединений при использовании одного комплекта потолочных динамиков

Pict SP Layout 9.1 TM

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан. & Тыл.”, а для параметра “Верхние АС” - значение “2 кан” при выполнении соединения в этой конфигурации. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

Conne SP 9.1 TM A85U

Вместо потолочных средних динамиков можно подключить потолочные фронтальные или потолочные тыловые динамики. В этом случае установите в меню подсоединяемые потолочные динамики в разделе “Верхние” - “Размещ. AC”. ссылка

Пример соединений при использовании двух комплектов потолочных динамиков

Pict SP Layout 9.1 TR TF

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан”, а для параметра “Верхние АС” - значение “4 кан” при выполнении соединения в этой конфигурации. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

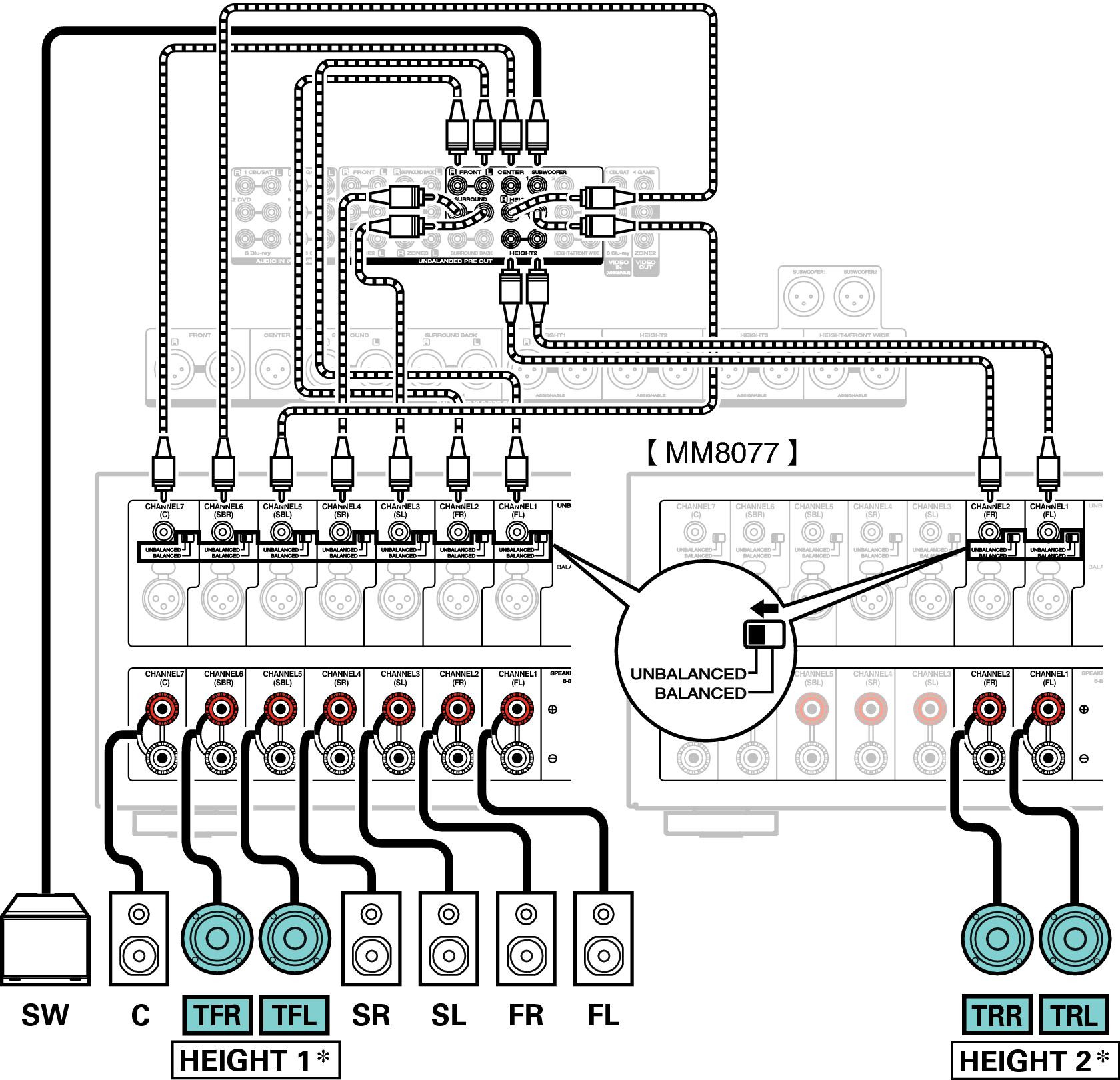

Conne SP 9.1 TR TF A85U

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

Пример соединений при использовании одного комплекта верхних динамиков

Pict SP Layout 9.1 FH

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан. & Тыл.”, а для параметра “Верхние АС” - значение “2 кан” при выполнении соединения в этой конфигурации. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

Conne SP 9.1 FH A85U

Вместо фронтальных верхних динамиков можно подключить тыловые верхние динамики. В этом случае установите в меню подсоединяемые верхние динамики в разделе “Верхние” - “Размещ. AC”. ссылка

Пример соединений при использовании двух комплектов верхних динамиков

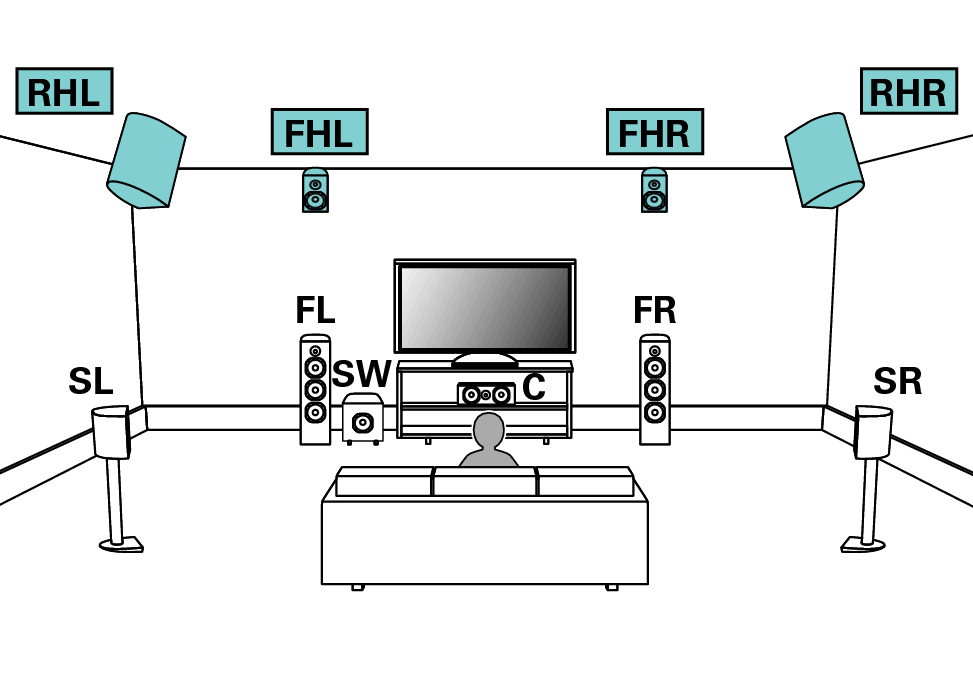

Pict SP Layout 9.1 RH FH

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан”, а для параметра “Верхние АС” - значение “4 кан” при выполнении соединения в этой конфигурации. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

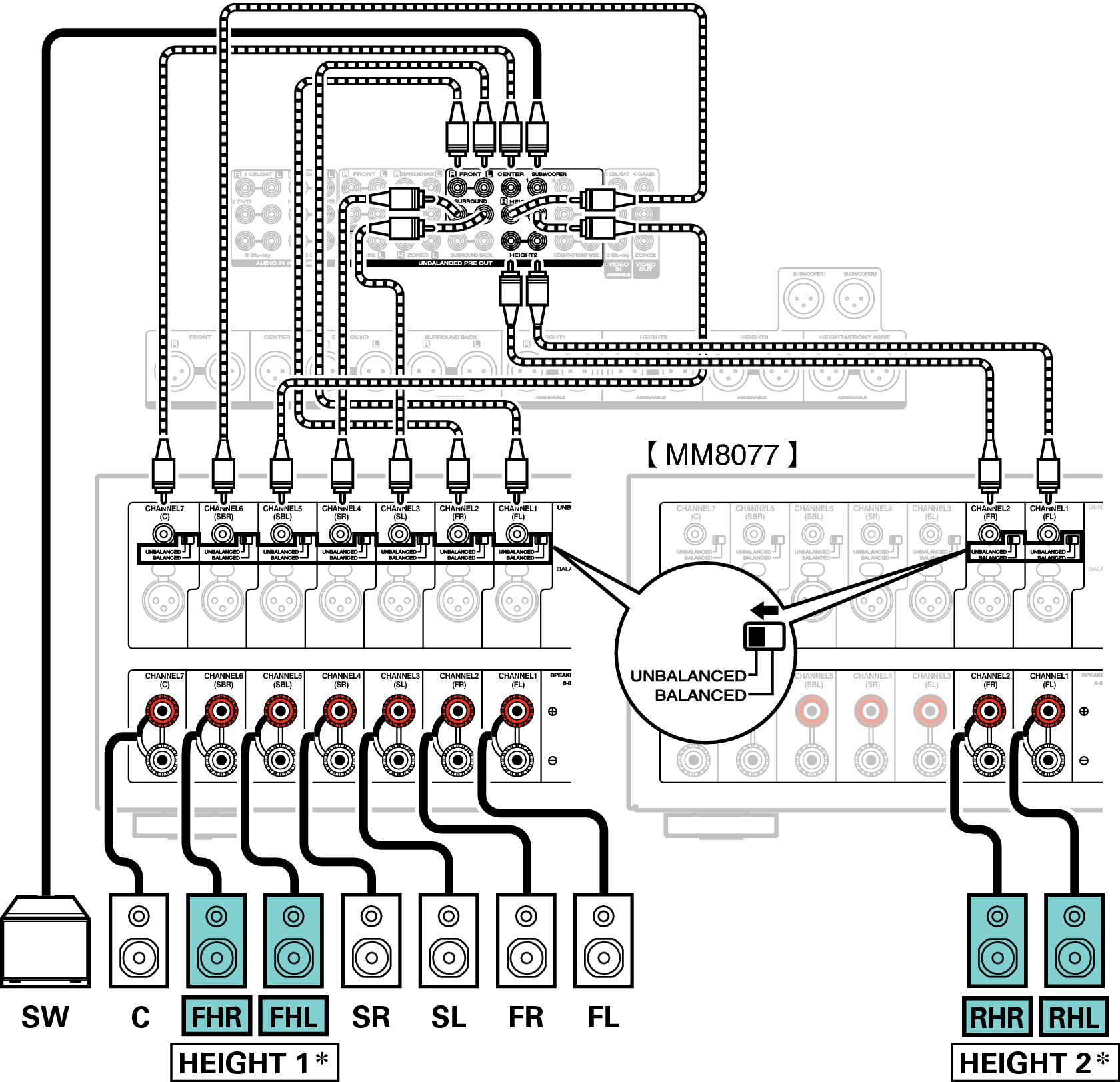

Conne SP 9.1 RH FH A85U

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

Пример соединений при использовании одного комплекта динамиков Dolby Atmos Enabled

Pict SP Layout 9.1 FD

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан. & Тыл.”, а для параметра “Dolby АС” - значение “2 кан” при выполнении соединения в этой конфигурации. ссылка, ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

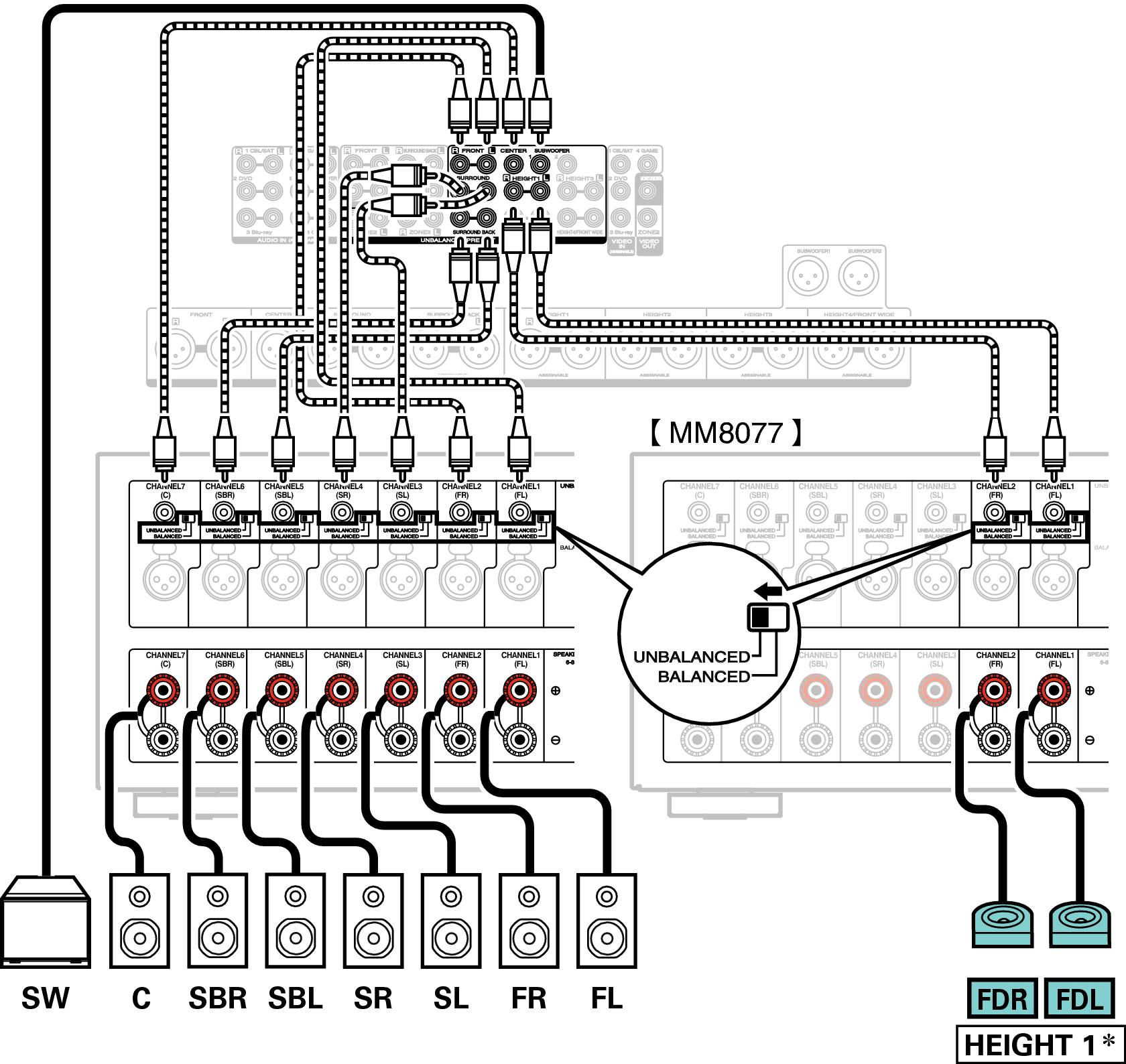

Conne SP 9.1 FD A85U

Динамики объемного звучания Dolby или тыловые динамики Dolby можно подключить вместо фронтальных динамиков Dolby. В этом случае установите в меню подсоединяемые динамики Dolby Atmos Enabled в разделе “Верхние” - “Размещ. AC”. ссылка

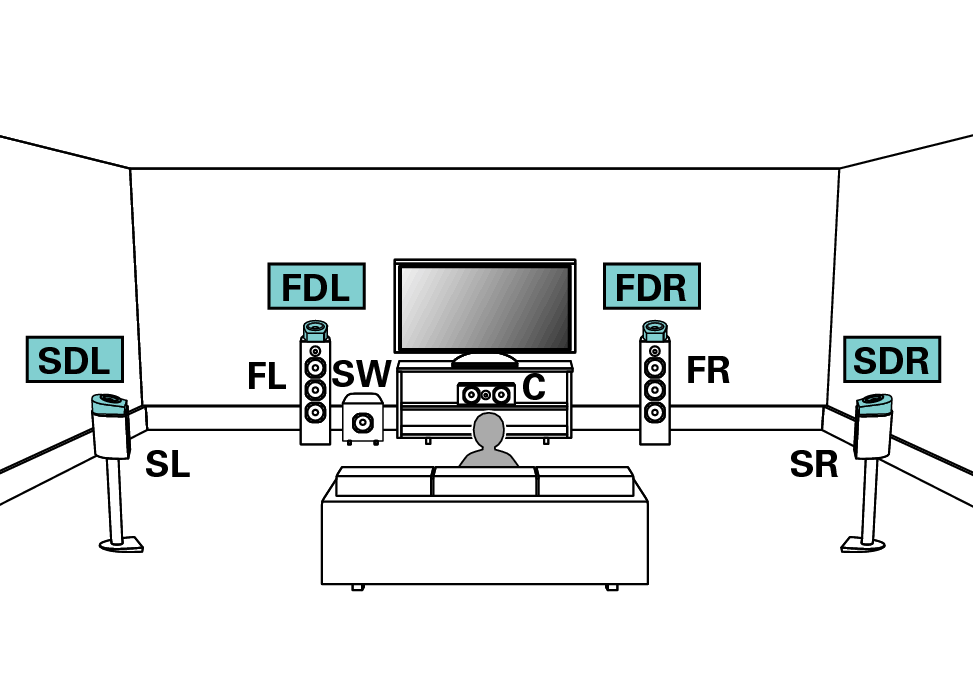

Пример соединений при использовании двух комплектов динамиков Dolby Atmos Enabled

Pict SP Layout 9.1 SD FD

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан”, а для параметра “Dolby АС” - значение “4 кан” при выполнении соединения в этой конфигурации. ссылка, ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

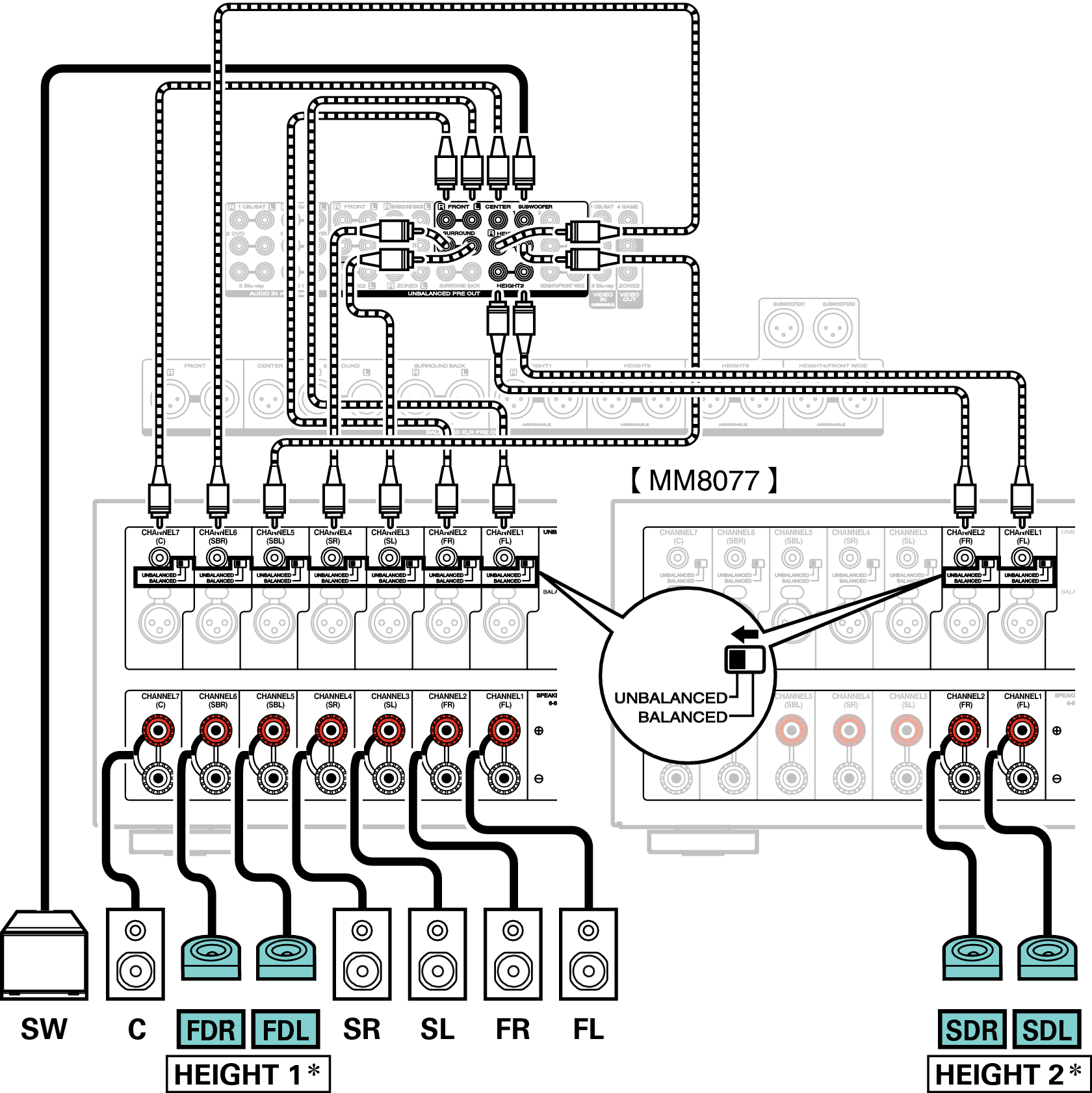

Conne SP 9.1 SD FD A85U

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

Пример соединений для 9.1-канальной системы Auro-3D

Данная конфигурация динамиков оптимизирована для воспроизведения Auro-3D.

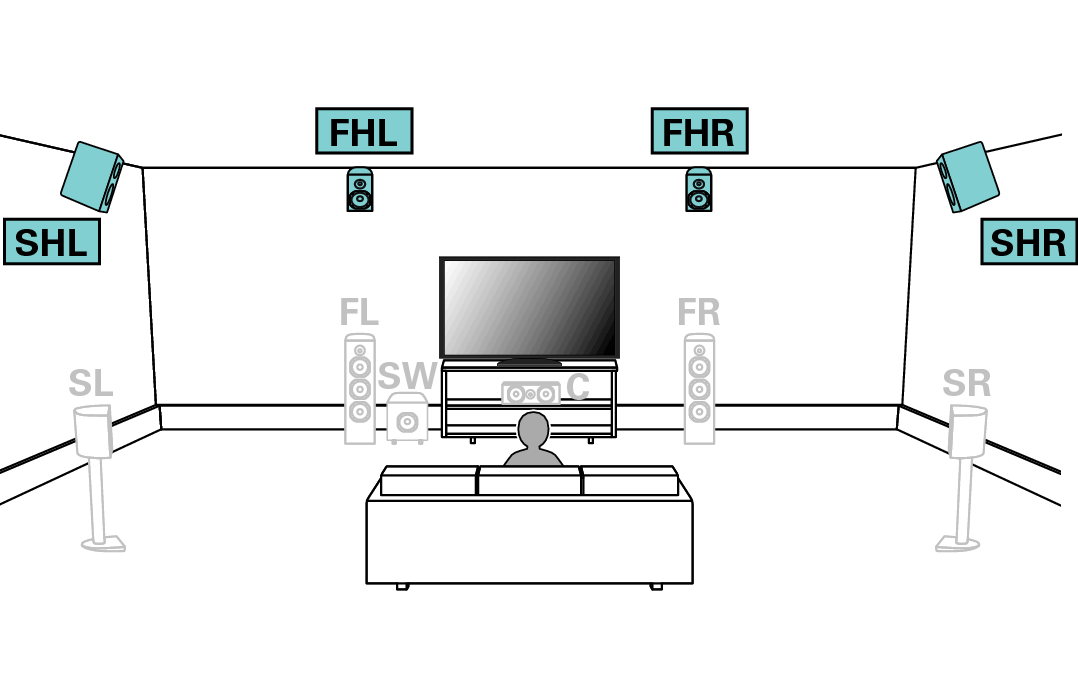

Pict SP Layout 9.1 Auro3D

Установите в меню для параметра “Напольные” - “Размещ. AC” значение “5 кан”, а для параметра “Верхние АС” - значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
Затем установите “Верхние” - “Фронт.АС” на “Фронт. Верхние” и “Тыл.АС” на “Бок Верхние”. ссылка

Bracket Open Пример Bracket Close  Подключение разъема UNBALANCED RCA

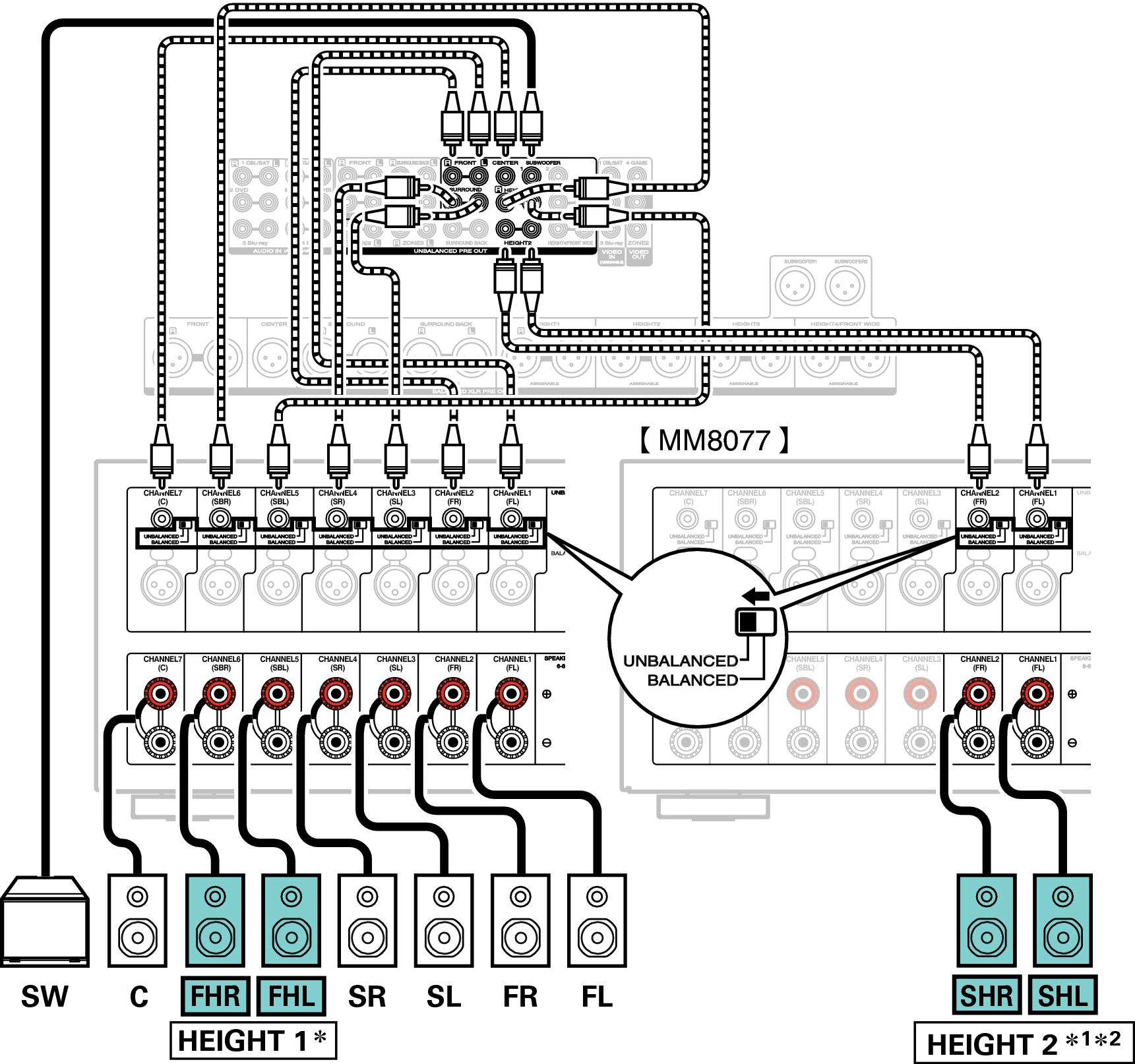

Conne SP 9.1 Auro A85U

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

Для достижения наилучшего эффекта Auro-3D рекомендуется использовать верхние динамики объемного звучания, но можно также заменить верхние динамики объемного звучания тыловыми верхними динамиками в настройках динамиков Dolby Atmos.

Выходные каналы с HEIGHT1, разъемов HEIGHT2 RCA и HEIGHT1, разъемов HEIGHT2 XLR можно заменить на следующие шаблоны в зависимости от используемых систем динамиков.
Установите в меню этот параметр из “Назнач. усил.”. ссылка

Используемая комбинация верхних динамиков

Подключенные разъемы

Число верхних/потолочных динамиков

Число динамиков Dolby

Шаблон комбинации

HEIGHT1 RCA и HEIGHT1 XLR

HEIGHT2 RCA и HEIGHT2 XLR

2 динамика

Нет

Фронт. Верхние

Фронт. Верхние

-

Фронт. Потолоч

Фронт. Потолоч

-

Потолоч Средн

Потолоч Средн

-

Потолоч Тыл

Потолоч Тыл

-

Тыл Верхние

Тыл Верхние

-

Нет

2 динамика

Фронт Dolby

Фронт Dolby

-

Бок Dolby

Бок Dolby

-

Тыл Dolby

Тыл Dolby

-

4 динамика

Нет

Фронт. Верх. & Потолоч Ср

Фронт. Верхние

Потолоч Средн

Фронт. Верх. & Потолоч Тыл

Фронт. Верхние

Потолоч Тыл

Фронт. Верх. & Тыл Верх. Flower Mark

Фронт. Верхние

Тыл Верхние

Фронт. Верх. & Бок Верх

Фронт. Верхние

Бок Верхние

Фронт. Потолоч & Потолоч Тыл

Фронт. Потолоч

Потолоч Тыл

Фр. Потолоч & Тыл Верх

Фронт. Потолоч

Тыл Верхние

Потолоч Ср & Тыл Верх.

Потолоч Средн

Тыл Верхние

2 динамика

2 динамика

Фронт Dolby & Потолоч Тыл

Фронт Dolby

Потолоч Тыл

Фронт Dolby & Тыл Верх.

Фронт Dolby

Тыл Верхние

Фронт. Верх. & Бок Dolby

Фронт. Верхние

Бок Dolby

Фронт. Потолоч & Бок Dolby

Фронт. Потолоч

Бок Dolby

Нет

4 динамика

Фронт Dolby & Окр Dolby

Фронт Dolby

Бок Dolby

Для достижения наилучшего эффекта Auro-3D рекомендуется использовать верхние динамики объемного звучания, но можно также заменить верхние динамики объемного звучания тыловыми верхними динамиками в настройках динамиков Dolby Atmos.
