Antes de conectar los altavoces
NOTA
Desconecte el enchufe de esta unidad de la alimentación de la toma de corriente antes de conectar los altavoces. Apague también el subwoofer.
Conecte los cables de los altavoces de manera que no sobresalgan de los terminales de altavoces. El circuito de protección puede activarse si los alambres de los cables hacen contacto con el panel trasero o si los lados + y - hacen contacto entre sí. (Circuito de protecciónenlace)
Nunca toque los terminales de altavoces mientras el cable de alimentación esté conectado. Si lo hace, puede provocar una descarga eléctrica. Cuando el “Asistente confg.” (página 8 en la “Guía de inicio rápido”) está funcionando, siga las instrucciones de la pantalla del “Asistente confg.” para realizar las conexiones. (No se suministra alimentación a los terminales del altavoz mientras se está ejecutando el “Asistente confg.”.)
Utilice altavoces que tengan una impedancia de 4 a 16 Ω/ohm.
NOTA
Realice los siguientes ajustes cuando use un altavoz con una impedancia de 4 – 6 Ω/ohm.
Cuando esta unidad esté encendida, mantenga pulsado
en la unidad principal hasta que aparezca “SPECIAL MODE” en la pantalla.
en la unidad principal hasta que aparezca “SPECIAL MODE” en la pantalla.Gire el mando selector INPUT de la unidad principal para seleccionar “5Special Settings” y, a continuación, pulse .
.“4K/8K Format <Enh>” aparecerá en la pantalla.
Gire el mando selector INPUT de la unidad principal para seleccionar “Sp.Imp. <8ohrm>”.
Gire el mando de cambio SPEAKERS de la unidad principal para seleccionar la impedancia.
|
8ohms |
Seleccionar cuando la impedancia de todos los altavoces conectados sea de 8 Ω/ohms o superior. |
|
6ohms: |
Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 6 Ω/ohm. |
|
4ohms: |
Seleccione cuando la impedancia para cualquiera de los altavoces conectados sea de 4 Ω/ohm. |
Pulse en la unidad principal para confirmar los ajustes.
en la unidad principal para confirmar los ajustes.Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a esta unidad, y asegúrese de conectar los canales y las polaridades correctamente.
Quite aproximadamente 3/8 pulgadas (10 mm) del revestimiento del extremo del cable de altavoz y enrolle firmemente el conductor interior del cable o conéctele un terminal.
Gire el terminal de altavoz en el sentido contrario a las agujas del reloj para soltarlo.
Inserte el alambre del cable de altavoz en el terminal de altavoz.
Gire el terminal de altavoz en el sentido de las agujas del reloj para apretarlo.

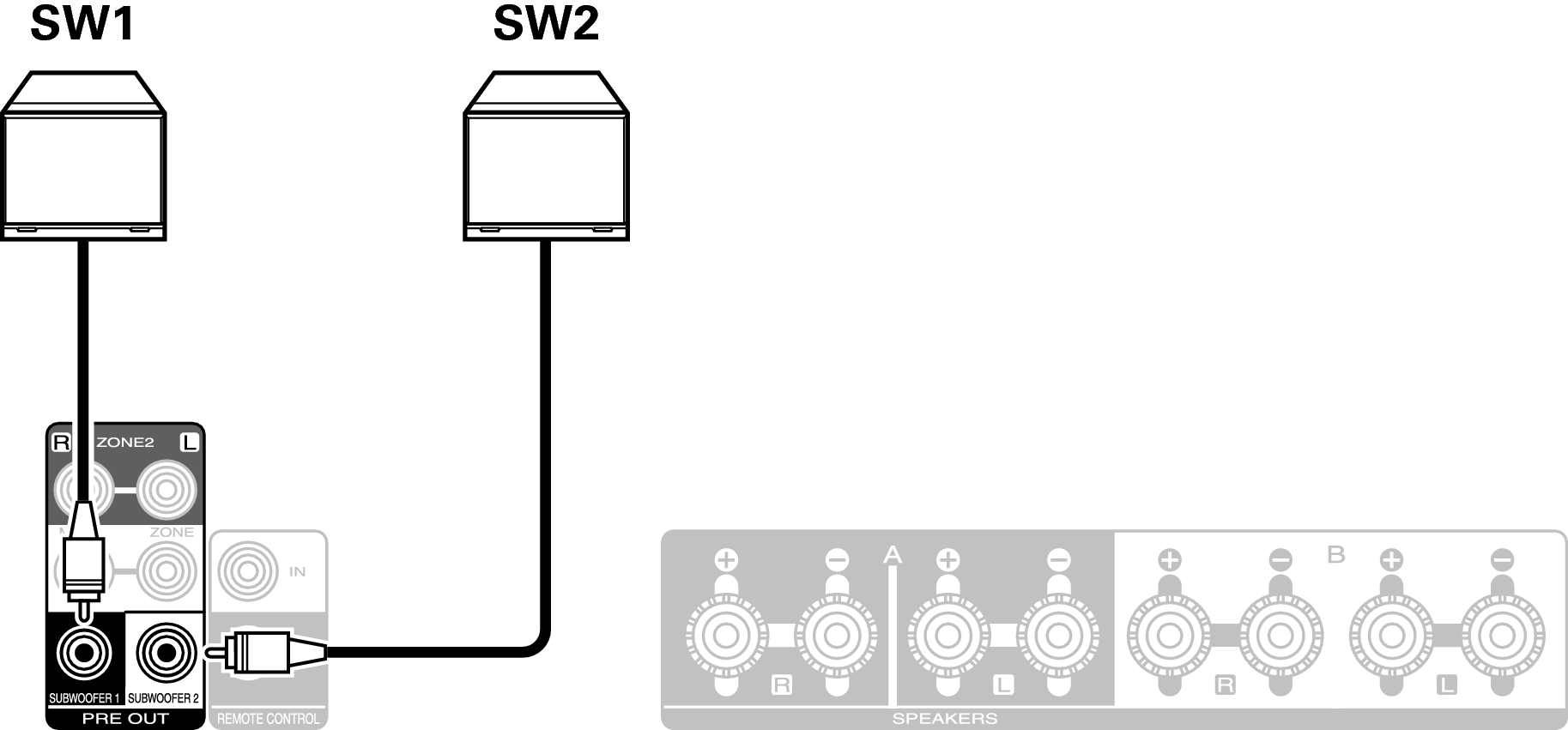

Conexión del subwoofer
Utilice un cable para subwoofer para conectarlo. Esta unidad admite la conexión de dos subwoofers.
La misma señal se emite desde los terminales de subwoofer respectivos.
