Prima di collegare i diffusori
NOTA
Scollegare la spina dell’unità dalla presa elettrica prima di collegare gli altoparlanti. Spegnere inoltre il subwoofer.
Collegare i cavi degli altoparlanti in modo che non fuoriescano dai terminali degli altoparlanti. Se i fili con anima toccano il pannello posteriore oppure se i lati + e – sono in contatto, può essere attivato il circuito di protezione. (Circuito di protezionelink)
Non toccare mai i terminali degli altoparlanti quando il cavo di alimentazione è collegato. Ciò potrebbe provocare scosse elettriche. Durante l’esecuzione di “Assist.impostaz” (pagina 8 nella “Guida di avvio rapido” fornita separatamente), seguire le istruzioni sulla schermata “Assist.impostaz” per effettuare i collegamenti. (Quando è in esecuzione la “Assist.impostaz” i terminali degli altoparlanti non sono alimentati.)
Utilizzare altoparlanti con impedenza compresa tra 4 e 16 Ω/ohm.
NOTA
Eseguire le seguenti impostazioni quando si usa un altoparlante con un’impedenza di 4 – 6 Ω/ohm.
Quando questa unità è accesa, premere e tenere premuto
sull’unità principale, fino a quando “SPECIAL MODE” viene visualizzato sul display.
sull’unità principale, fino a quando “SPECIAL MODE” viene visualizzato sul display.Ruotare la manopola del selettore INPUT sull’unità principale per selezionare “5Special Settings”, quindi premere .
.“4K/8K Format <Enh>” viene visualizzato sul display.
Ruotare la manopola del selettore INPUT sull’unità principale per selezionare “Sp.Imp. <8ohrm>”.
Ruotare la manopola di commutazione SPEAKERS sull’unità principale per selezionare l’impedenza.
|
8ohms |
Selezionare quando l’impedenza per tutti i diffusioni collegati è 8 Ω/ohm o superiore. |
|
6ohms: |
Selezionare quando l’impedenza per uno qualsiasi degli altoparlanti collegati è 6 Ω/ohm. |
|
4ohms: |
Selezionare quando l’impedenza per uno qualsiasi degli altoparlanti collegati è 4 Ω/ohm. |
Premere sull’unità principale per confermare le impostazioni.
sull’unità principale per confermare le impostazioni.Collegamento dei cavi degli altoparlanti
Controllare con attenzione i canali sinistro (L) e destro (R) e le polarità + (rosso) e – (nero) sugli altoparlanti da collegare all’unità, assicurandosi di collegare correttamente canali e polarità.
Eliminare circa 10 mm di copertura dalla punta del cavo altoparlante, quindi torcere bene il filo con anima oppure terminarlo.
Girare il terminale dell’altoparlante in senso antiorario per allentarlo.
Inserire il filo del cavo nel terminale dell’altoparlante.
Girare il terminale dell’altoparlante in senso orario per serrarlo.

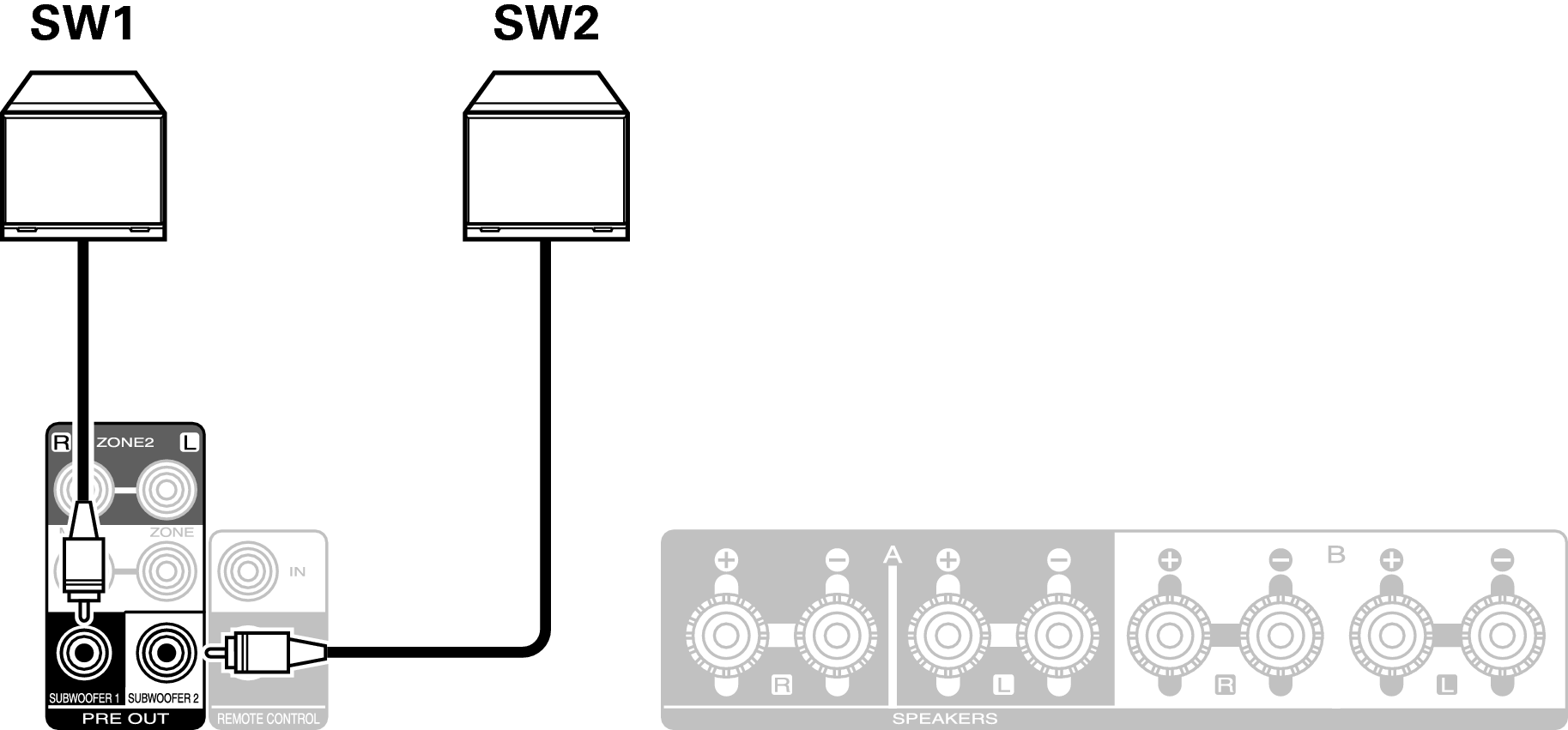

Collegamento del subwoofer
Utilizzare un apposito cavo per collegare il subwoofer. All’unità è possibile collegare due subwoofer.
Lo stesso segnale è emesso dai rispettivi terminali del subwoofer.
