Wiedergabe

Vor dem Anschluss der Lautsprecher

HINWEIS

Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.

Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (ÜberlastschutzLink)

Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einricht.Assist.” (Seite 8 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Einricht.Assist.”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Einricht.Assist.” nicht mit Strom versorgt.)

Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 16 Ω/Ohm.

HINWEIS

Nehmen Sie die folgenden Einstellungen vor, wenn Sie Lautsprecher mit einer Impedanz von 4 – 6 Ω/Ohm verwenden.

Wenn dieses Gerät eingeschaltet ist, halten Sie Power Button am Hauptgerät gedrückt, bis auf dem Display “SPECIAL MODE” angezeigt wird.
Drehen Sie den INPUT-Auswahlknopf am Hauptgerät, um “5Special Settings” auszuwählen, und drücken Sie anschließend Power Button .

Auf dem Display wird “4K/8K Format <Enh>” angezeigt.

Drehen Sie den INPUT-Auswahlknopf am Hauptgerät, um “Sp.Imp. <8ohrm>” auszuwählen.
Drehen Sie den SPEAKERS-Umschaltknopf am Hauptgerät, um die Impedanz auszuwählen.

8ohms
(Standard):

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher mindestens 8 Ω/Ohm beträgt.

6ohms:

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 6 Ω/Ohm liegt.

4ohms:

Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 4 Ω/Ohm liegt.

Drücken Sie am Hauptgerät auf Power Button , um die Einstellungen zu bestätigen.

Anschließen der Lautsprecherkabel

Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.

Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.
Connection-spCable1
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn, um ihn zu lösen.
Connection-spCable2
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn der Isolierung in den Lautsprecheranschluss ein.
Connection-spCable3
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um ihn festzuziehen.
Connection-spCable4

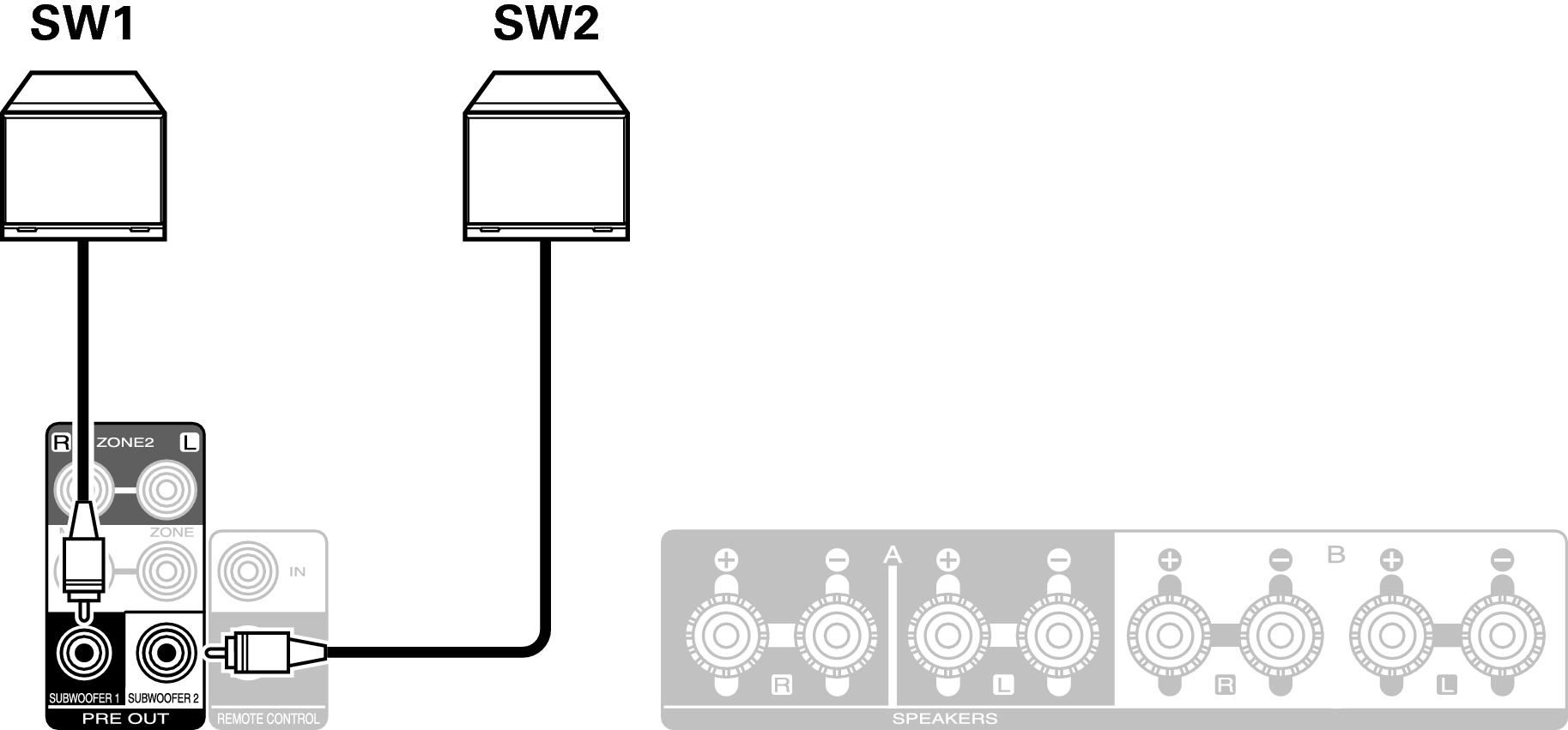

Anschließen der Subwoofer

Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.

Über die jeweiligen Subwoofer-Anschlüsse wird dasselbe Signal ausgegeben.

Conne SW2 S70sU
