通过网络控制对本机进行控制

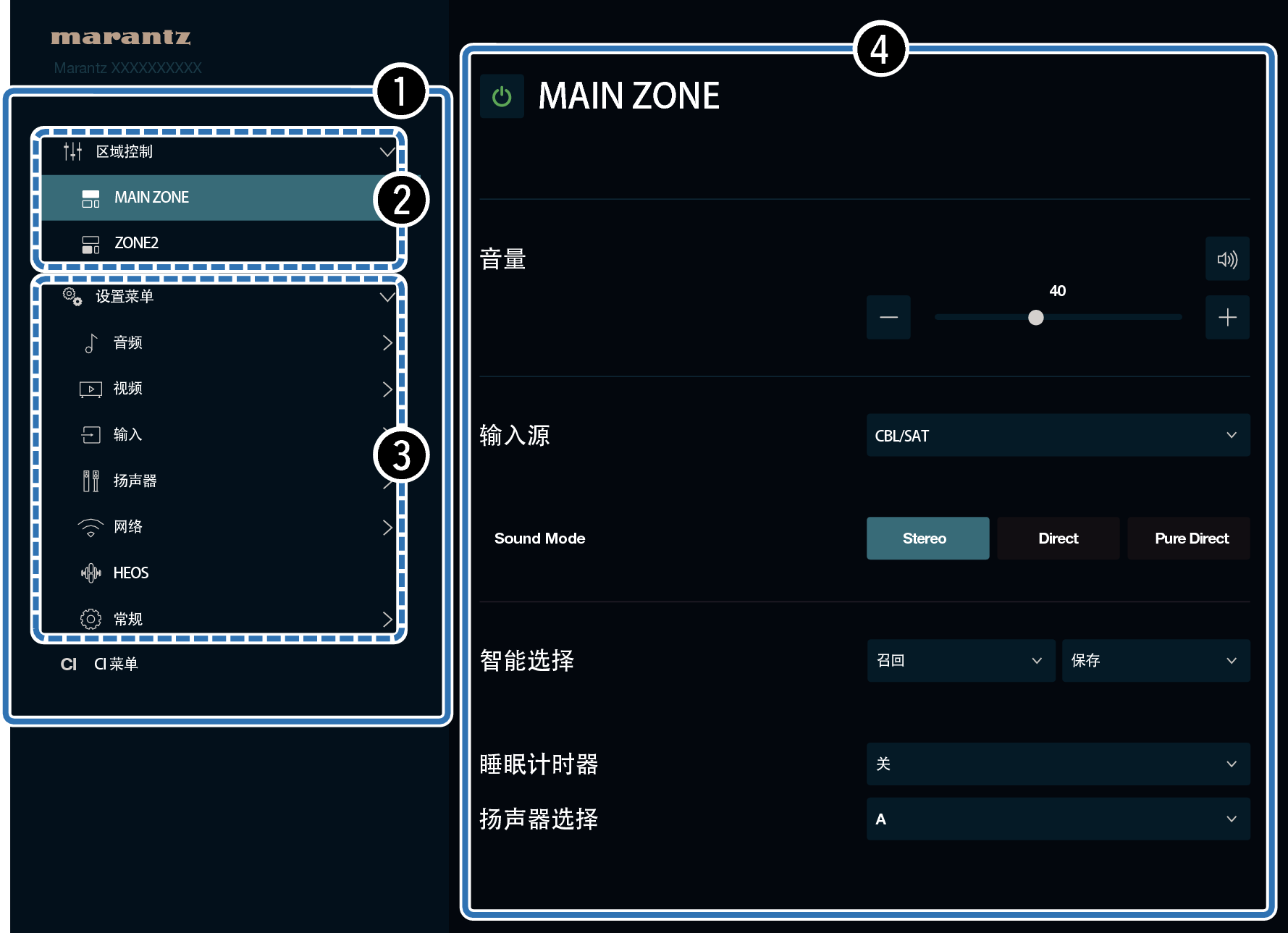

网络控制画面支持以下功能。

设置菜单

每个区域的电源开/关

MAIN ZONE（主区域）输入源切换

网络控制功能
顶层菜单

Pict Web8 MzZ2

“高级”包含供自定义安装程序使用的设置，不应在任何其他时间使用。

将“网络控制”设置切换为“始终开启”。链接
通过“信息”查看本机的IP地址。链接
GUI NetworkInfo S70s
在PC或平板电脑上打开Web浏览器。
在浏览器的地址框中输入本机的IP地址。

例如，如果本机的IP地址为“192.168.100.19”，则输入“http://192.168.100.19”。

GUI Web4 S94

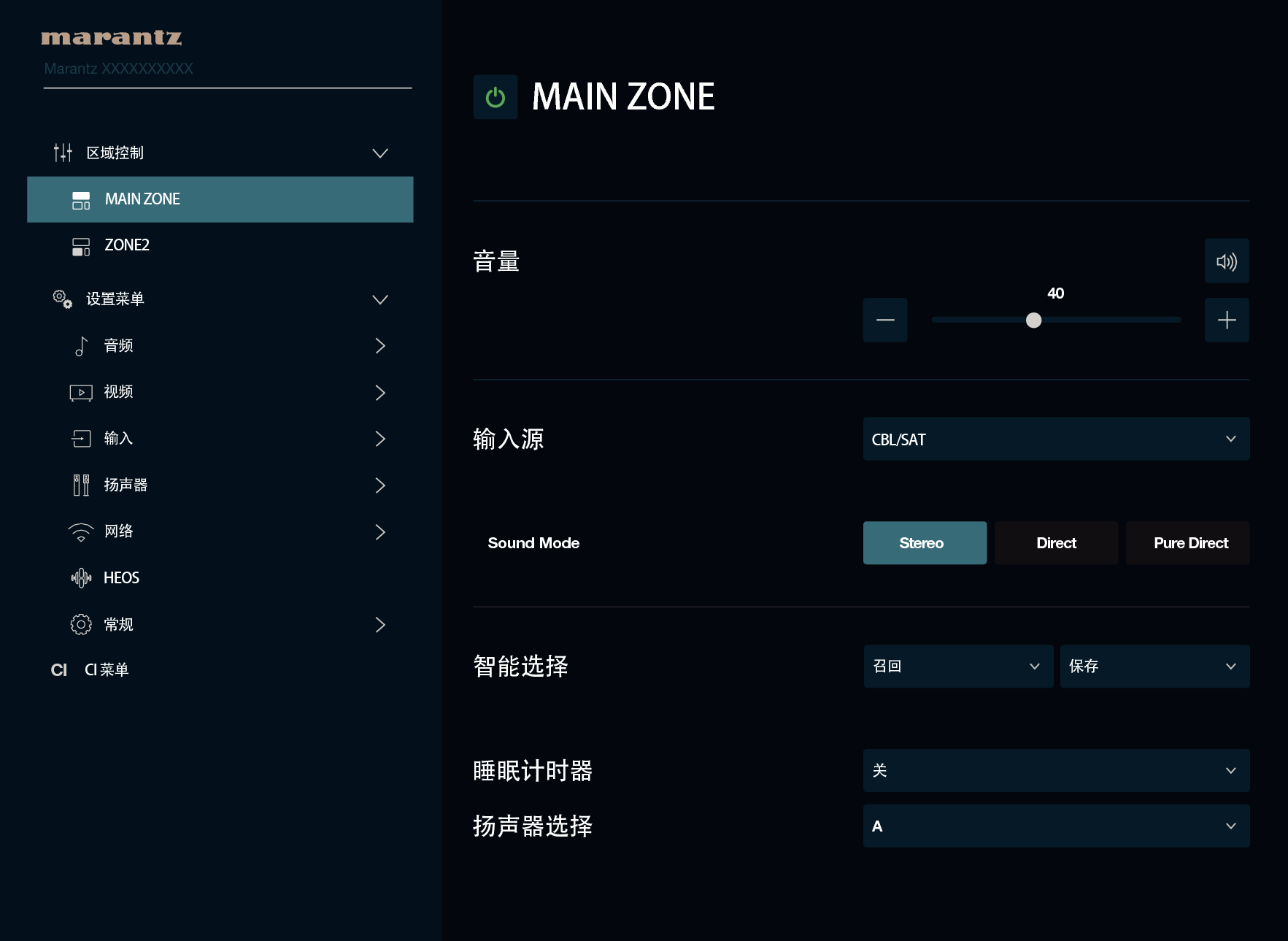

当Web浏览器上显示顶级菜单时，点击您想要操作的菜单项。
Pict Web7 MzZ2
