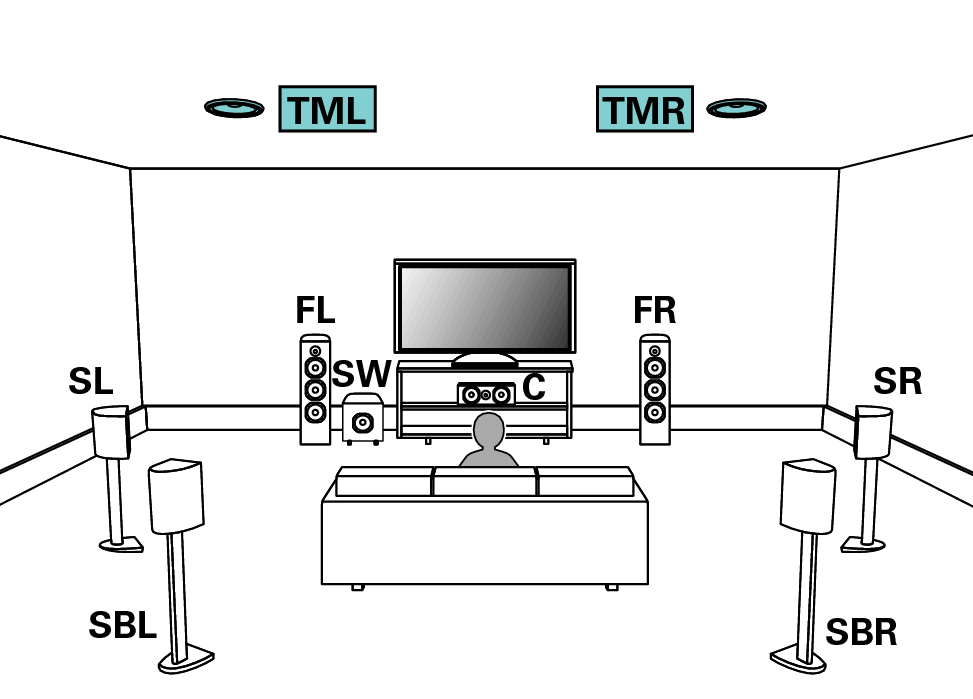

Вместо потолочных средних динамиков можно подключить потолочные фронтальные или потолочные тыловые динамики. В этом случае установите в меню подсоединяемые потолочные динамики в разделе “Верхние” – “Макет размещ.”. ссылка

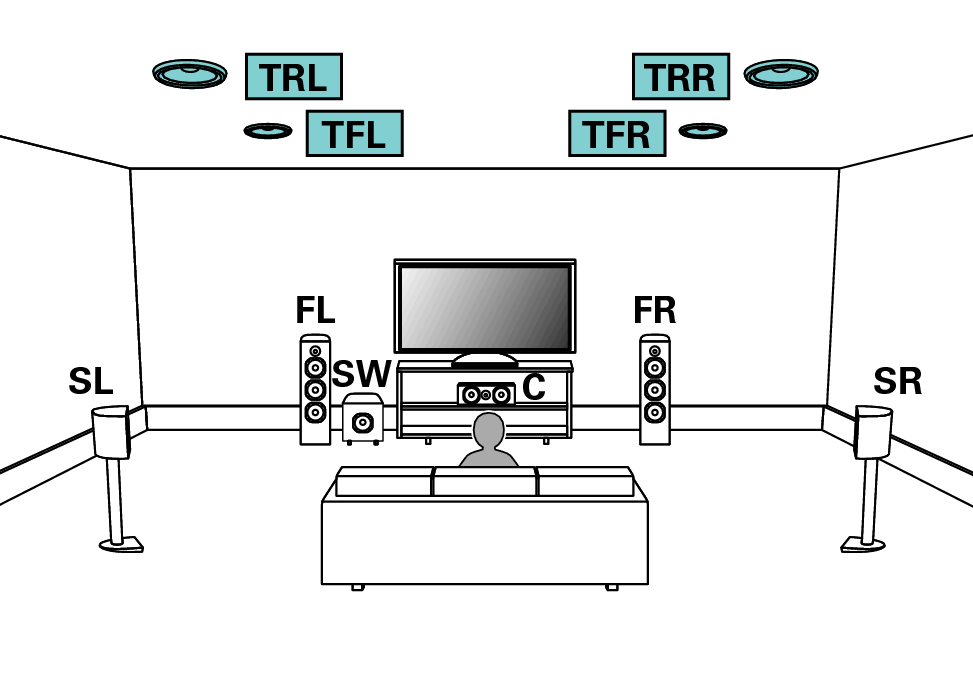

Пример соединений при использовании двух комплектов потолочных динамиков

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

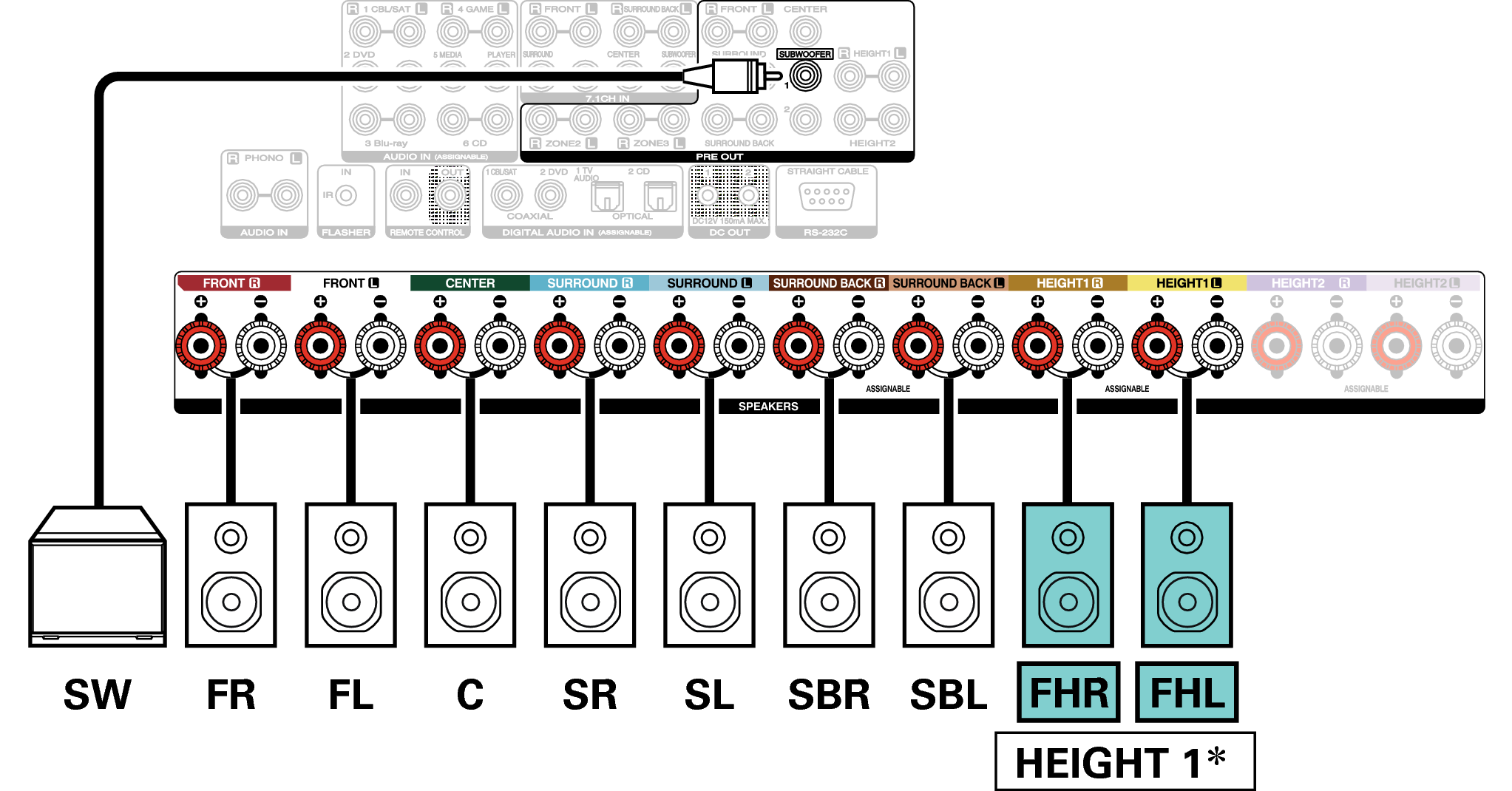

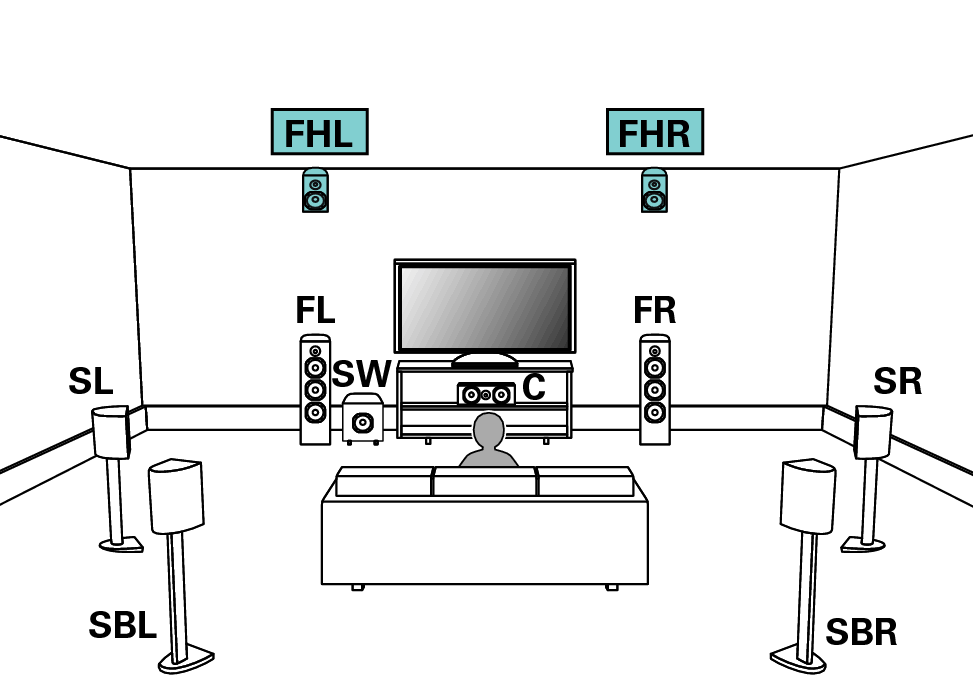

Пример соединений при использовании одного комплекта верхних динамиков

Вместо фронтальных верхних динамиков можно подключить тыловые верхние динамики. В этом случае установите в меню подсоединяемые верхние динамики в разделе “Верхние” – “Макет размещ.”. ссылка

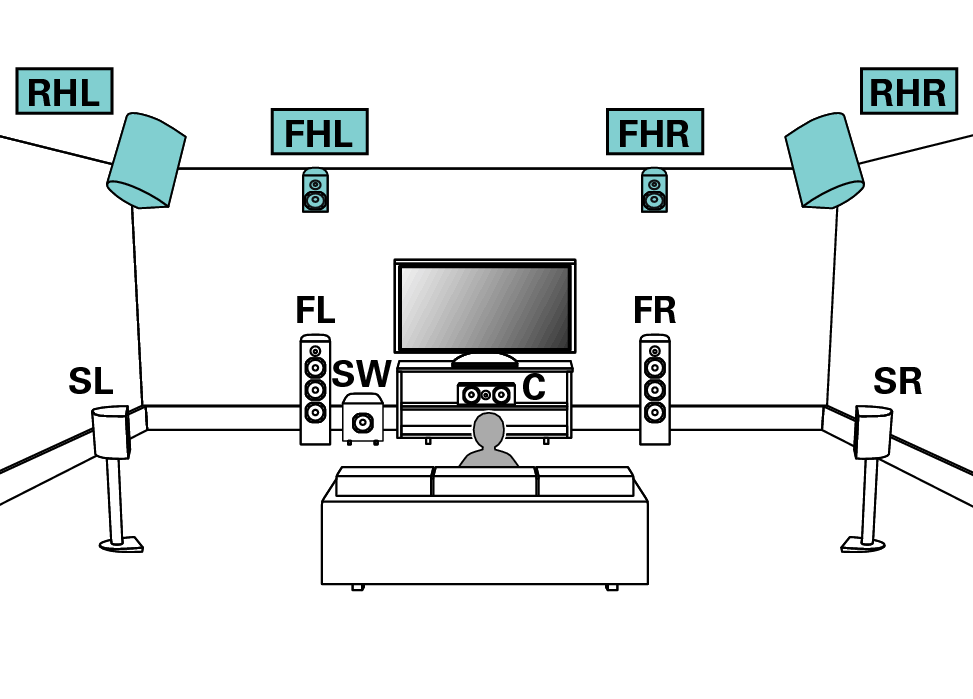

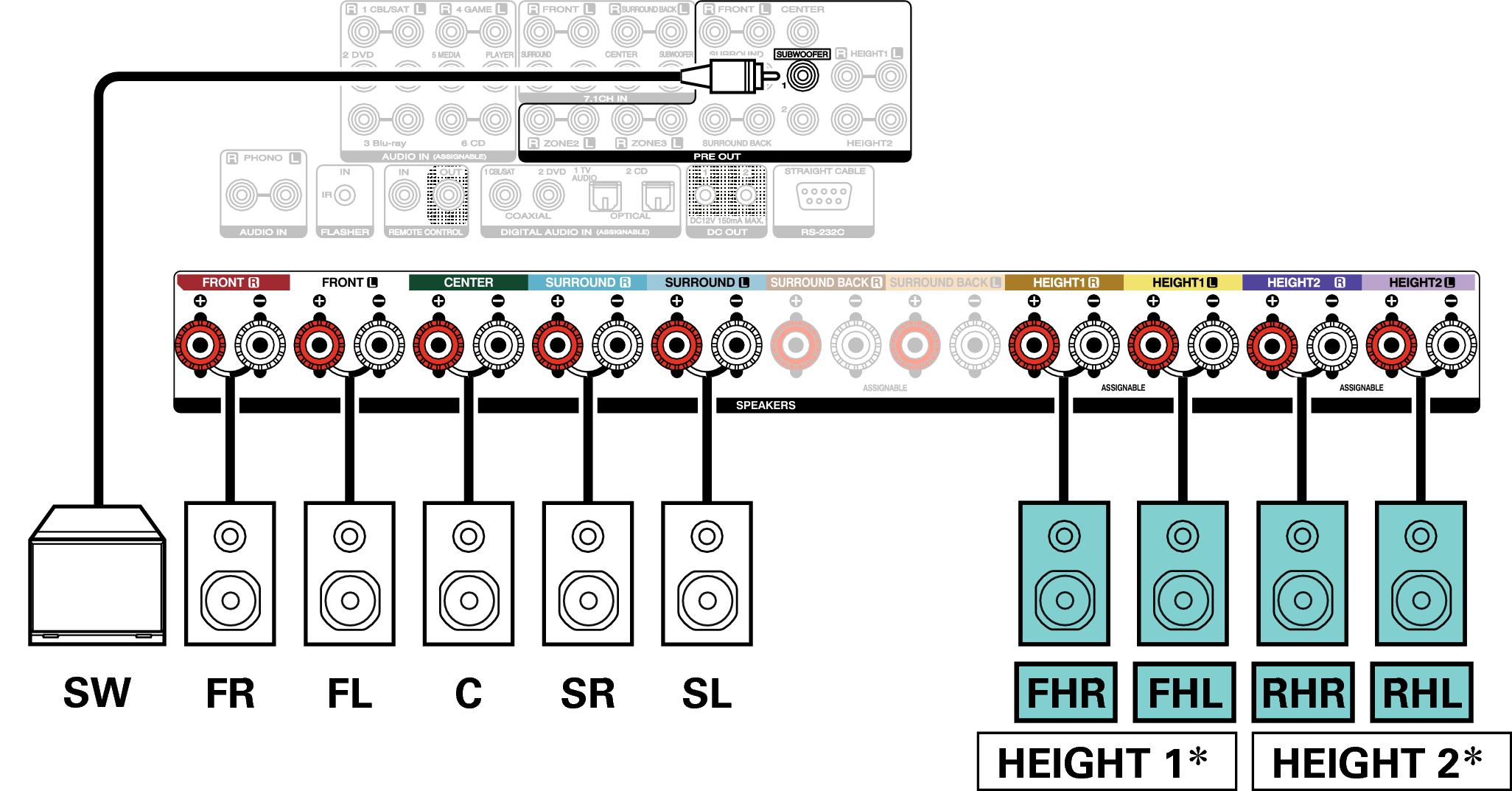

Пример соединений при использовании двух комплектов верхних динамиков

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

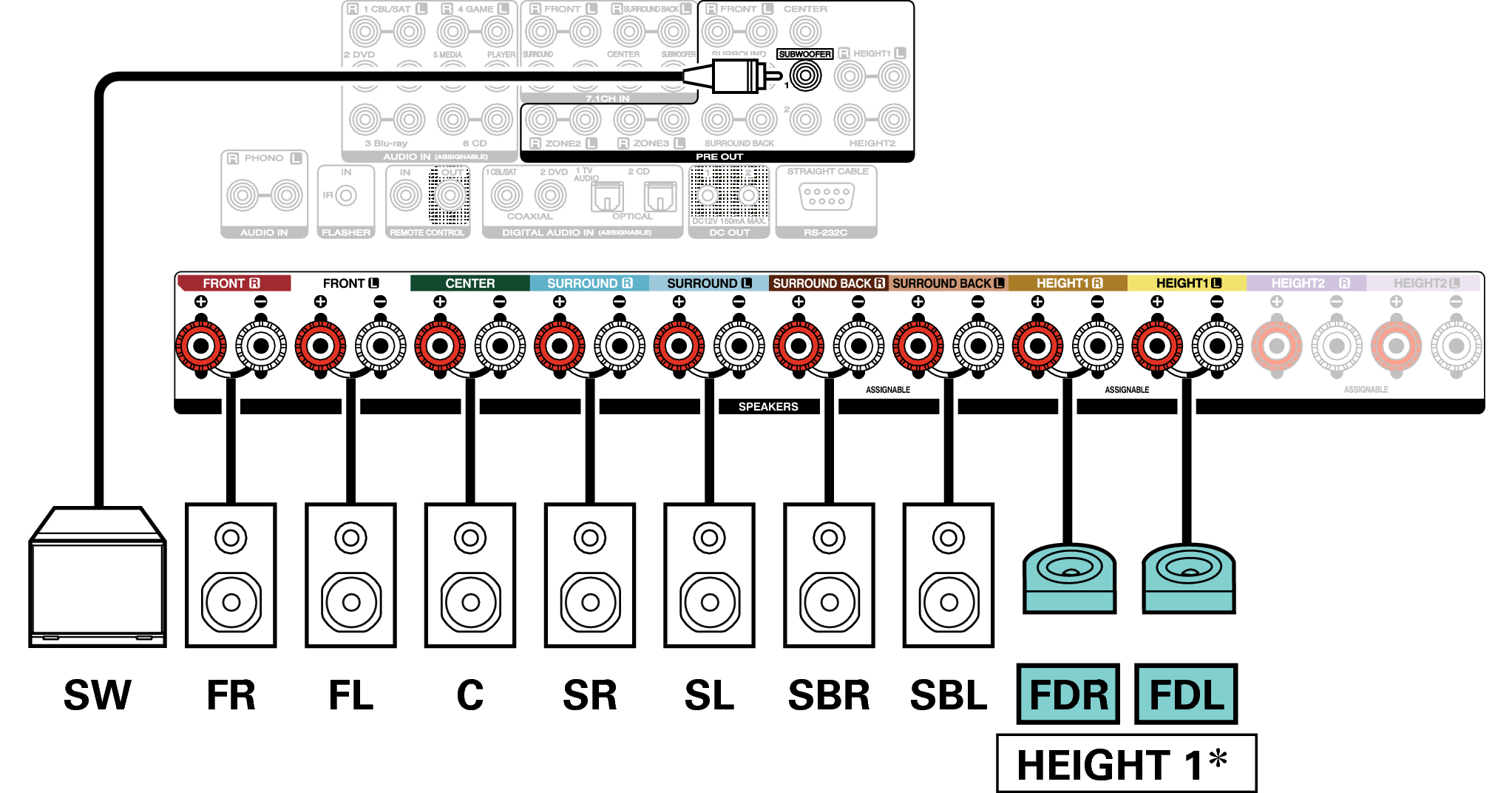

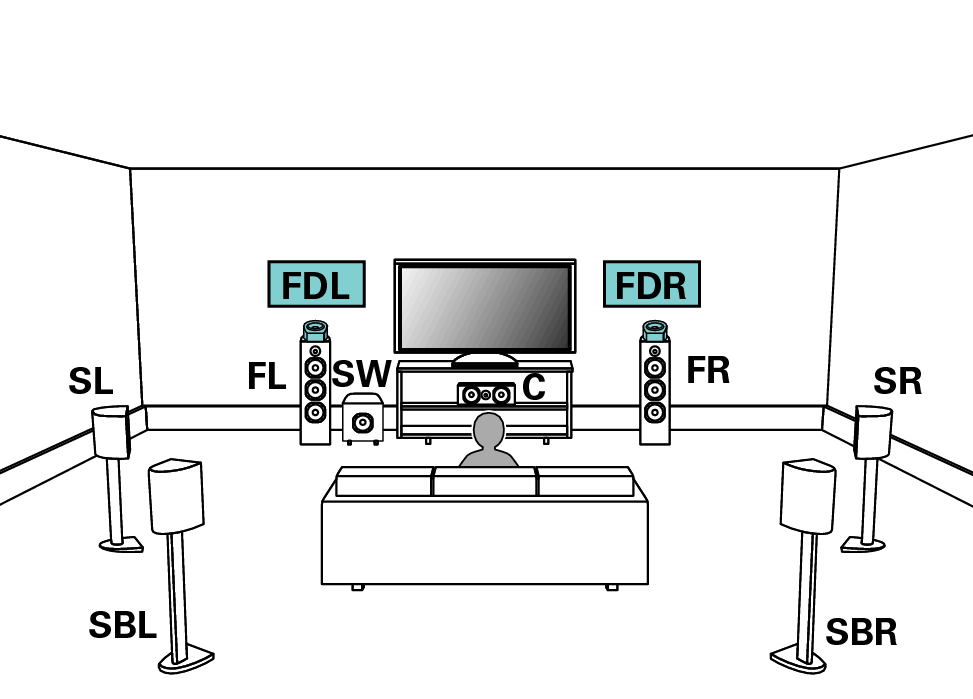

Пример соединений при использовании одного комплекта динамиков Dolby Atmos Enabled

Установите в меню для параметра “Верхние” – “Dolby АС” значение “2 кан” при выполнении соединения в этой конфигурации. ссылка

Вместо фронтальных динамиков Dolby можно подключить динамики Dolby объемного звучания. В этом случае установите в меню подсоединяемые динамики Dolby Atmos Enabled в разделе “Верхние” - “Макет размещ.”. ссылка

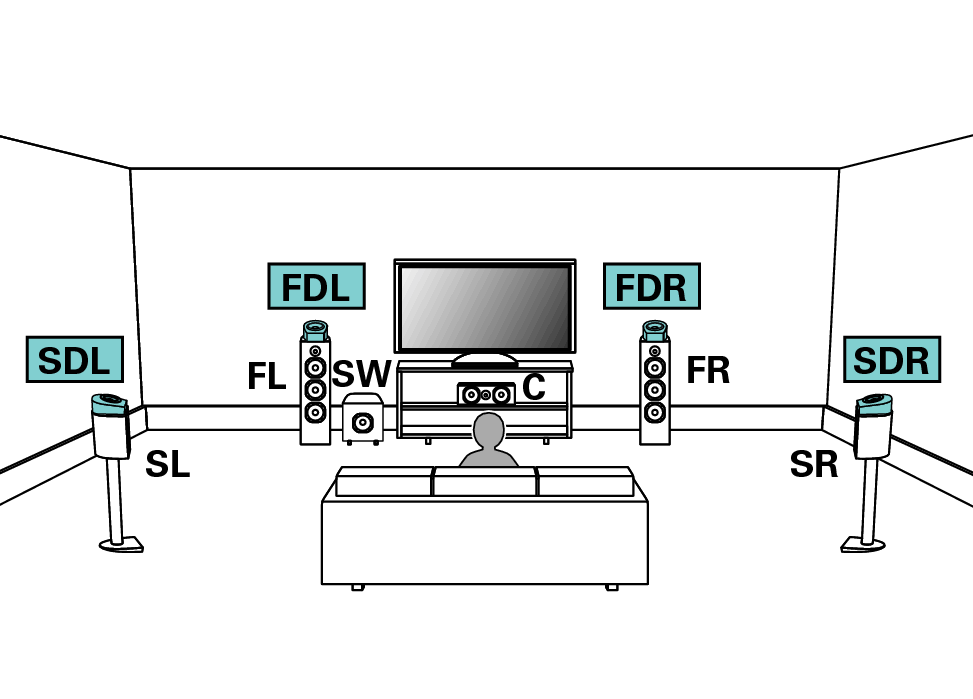

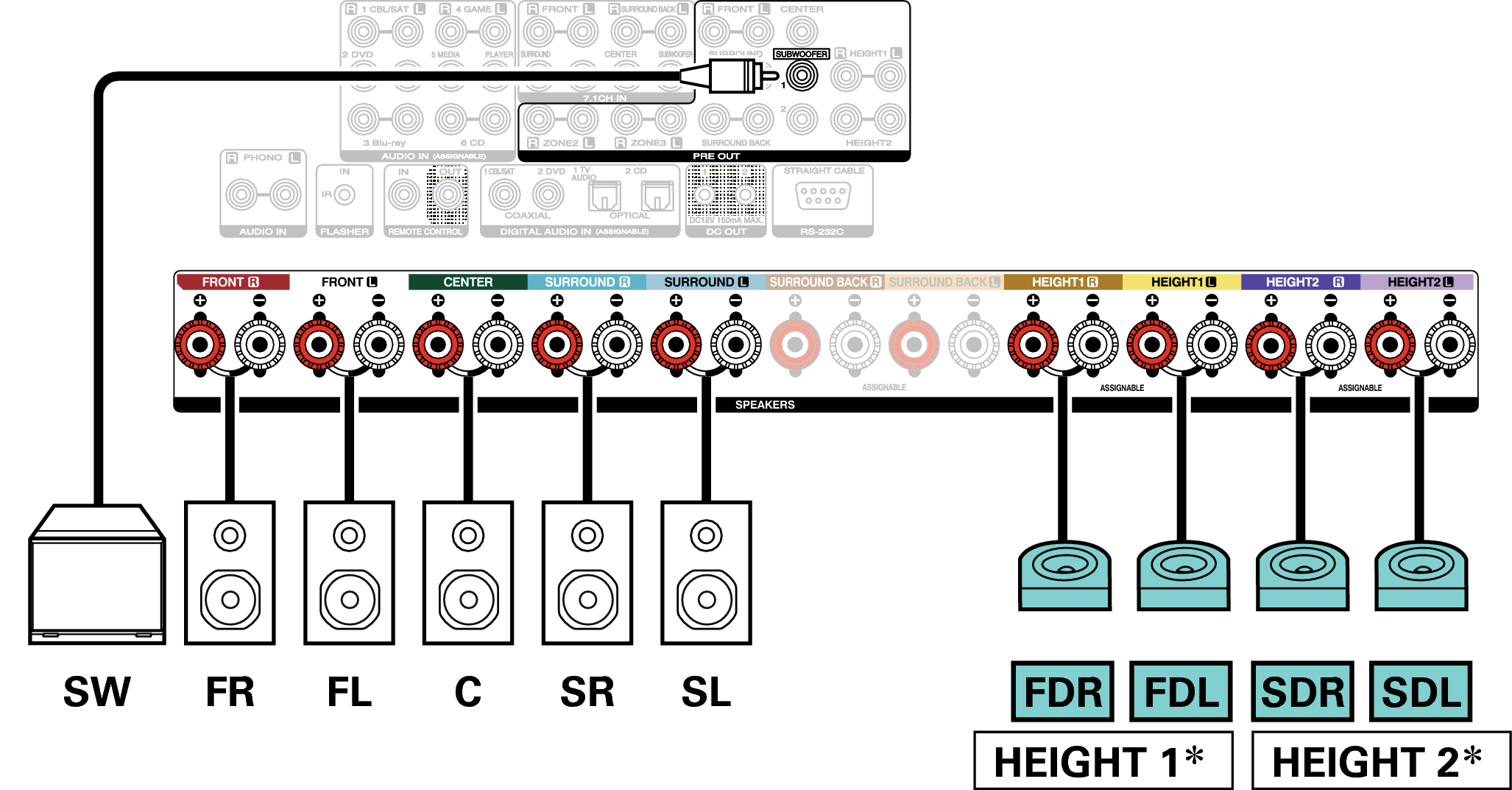

Пример соединений при использовании двух комплектов динамиков Dolby Atmos Enabled

Установите в меню для параметра “Пол” - “Макет размещ.” значение “5 кан” или для параметров “5к & Саб” и “Dolby АС” – значение “4 кан” при выполнении соединения в этой конфигурации. ссылка, ссылка

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

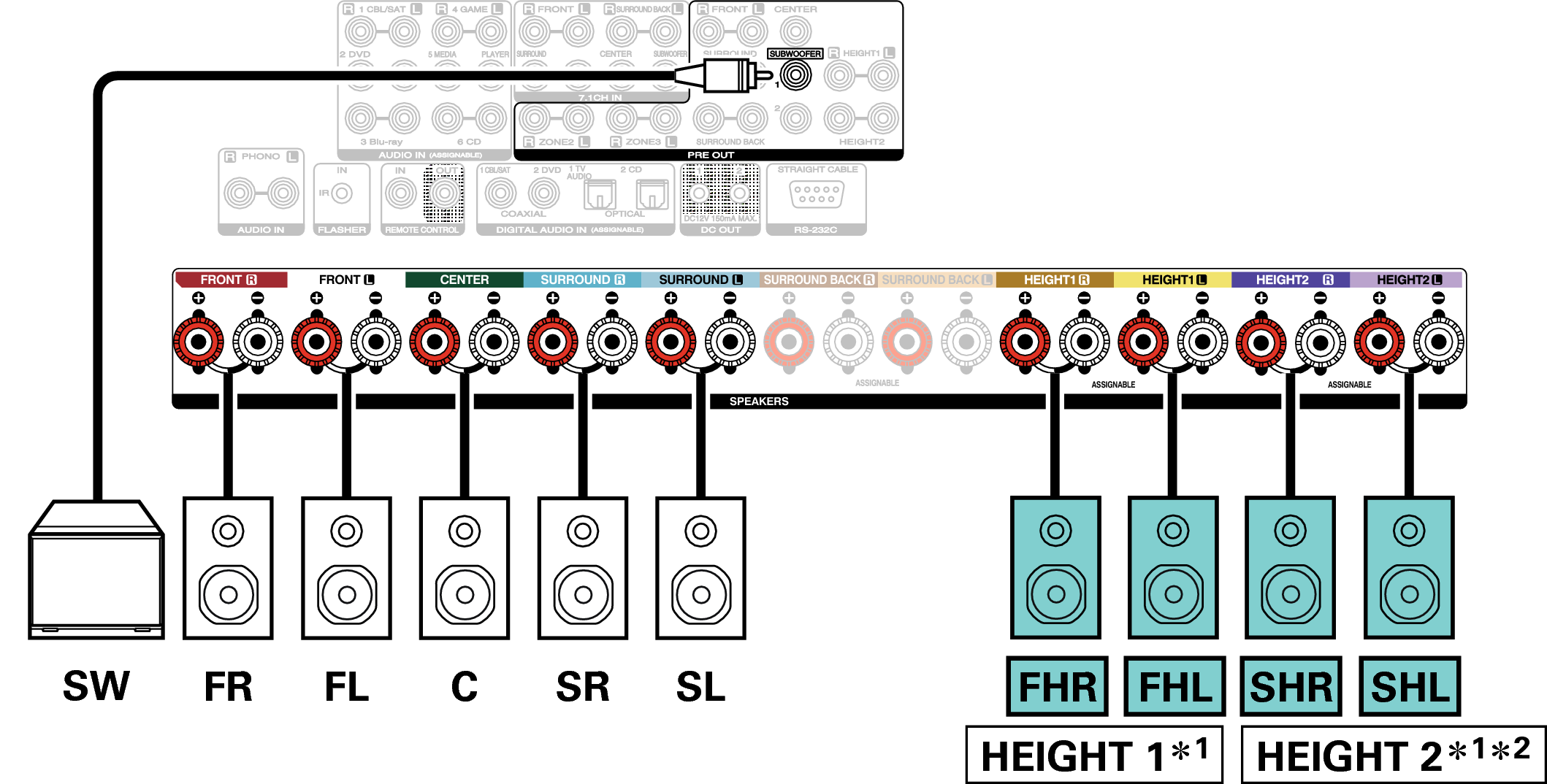

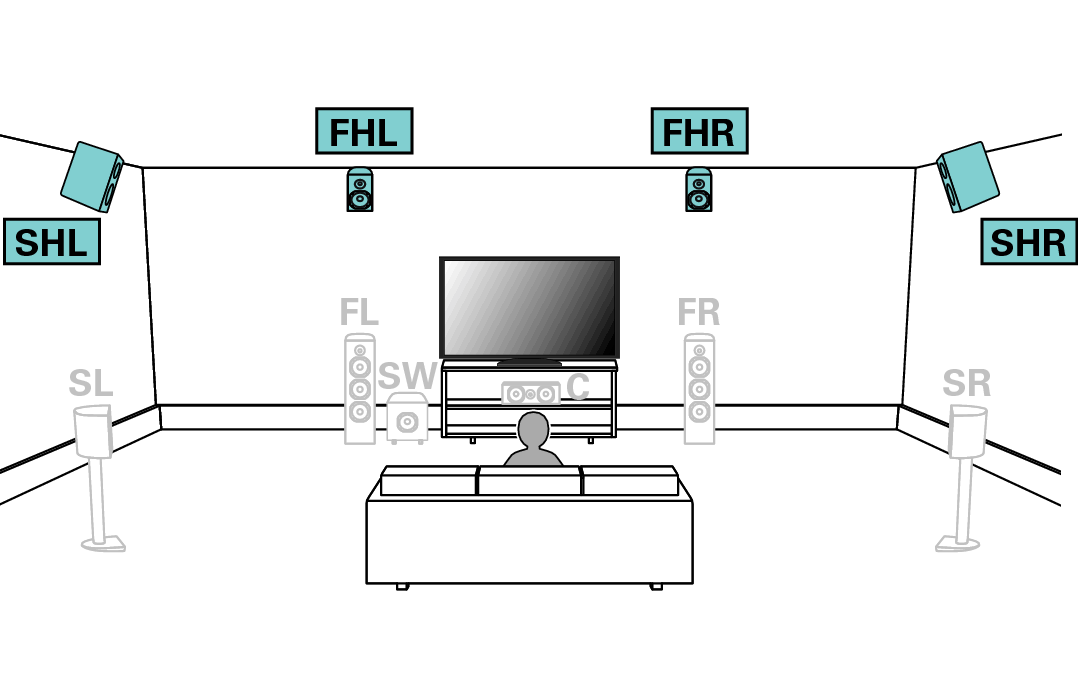

Пример соединений для 9.1-канальной системы Auro-3D

Данная конфигурация динамиков оптимизирована для воспроизведения Auro-3D.

Установите в меню для параметра “Пол” - “Макет размещ.” значение “5 кан” или для параметров “5к & Саб” и “Верхние АС” – значение “4 кан” при выполнении соединения в этой конфигурации. ссылка, ссылка
Затем установите для параметра “Верхние” - “Макет размещ.” значение “Фр. Верхние & Бок Верх”. ссылка

В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

Для достижения наилучшего эффекта Auro-3D рекомендуется использовать верхние динамики объемного звучания, но можно также заменить верхние динамики объемного звучания тыловыми верхними динамиками в настройках динамиков Dolby Atmos.

Выходные каналы с разъемов для динамиков HEIGHT1 и HEIGHT2 можно заменить на следующие шаблоны в зависимости от используемых систем динамиков.
Установите в меню этот параметр из “Назнач. усил.”. ссылка

Используемая комбинация верхних динамиков			Подключенные разъемы
Число верхних/потолочных динамиков	Число динамиков Dolby	Шаблон комбинации	HEIGHT1 SPEAKER	HEIGHT2 SPEAKER
2 динамика	Нет	Фр. Верхние	Фр. Верхние	-
		Фр. Потолоч	Фр. Потолоч	-
		Потолоч Средн	Потолоч Средн	-
		Потолоч Тыл	Потолоч Тыл	-
		Тыл Верх	Тыл Верх	-
Нет	2 динамика	Фронт Dolby	Фронт Dolby	-
		Бок Dolby	Бок Dolby	-
		Тыл Dolby	Тыл Dolby	-
4 динамика	Нет	Фр. Верхние & Потолоч Ср	Фр. Верхние	Потолоч Средн
		Фр. Верхние & Потолоч Тыл	Фр. Верхние	Потолоч Тыл
		Фр. Верхние & Тыл Верх	Фр. Верхние	Тыл Верх
		Фр. Верхние & Бок Верх	Фр. Верхние	Боковые Верхние
		Фр. Потолоч & Потолоч Тыл	Фр. Потолоч	Потолоч Тыл
		Фр. Потолоч & Тыл Верх	Фр. Потолоч	Тыл Верх
		Потолоч Ср & Тыл Верх	Потолоч Средн	Тыл Верх
2 динамика	2 динамика	Фронт Dolby & Потолоч Тыл	Фронт Dolby	Потолоч Тыл
		Фронт Dolby & Тыл Верх	Фронт Dolby	Тыл Верх
		Фр. Верхние & Бок Dolby	Фр. Верхние	Бок Dolby
		Топ Фронт & Окр Dolby	Фр. Потолоч	Бок Dolby
Нет	4 динамика	Фронт Dolby & Окр Dolby	Фронт Dolby	Бок Dolby
