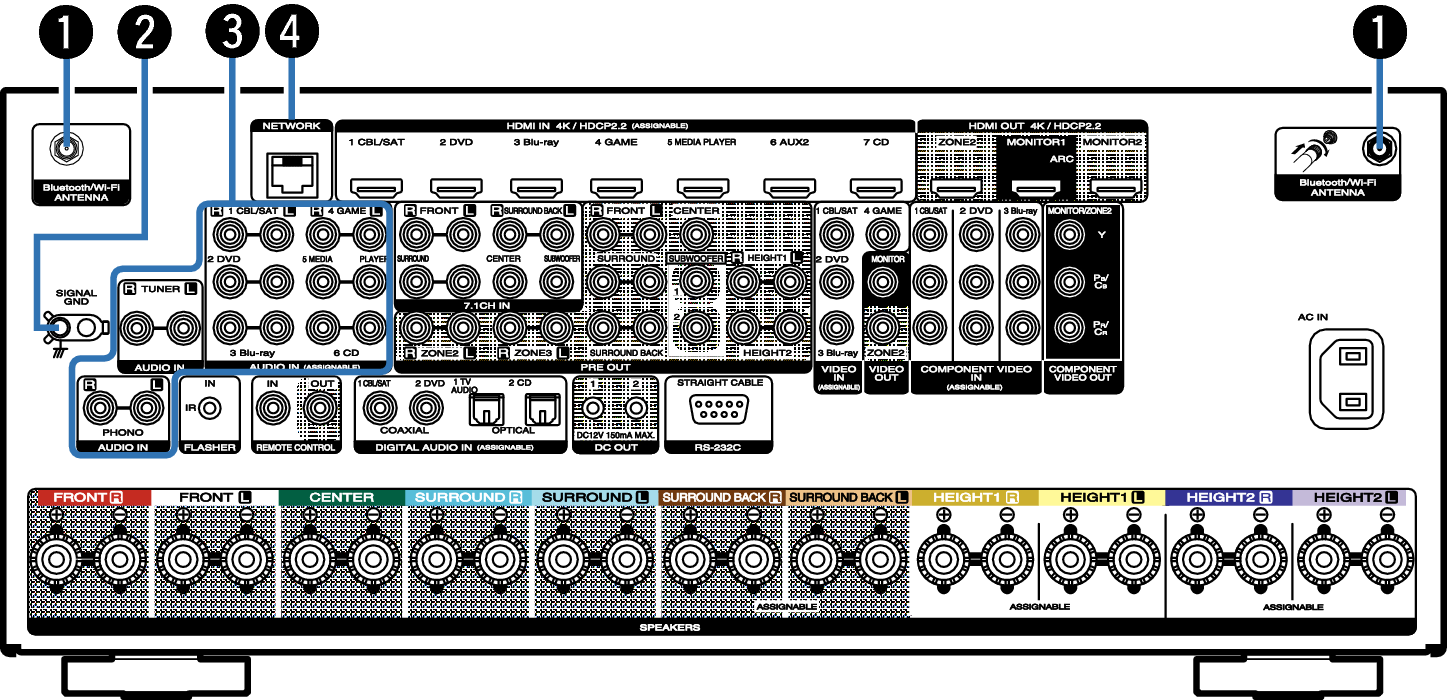

Задняя панель
Разъемы для антенн Bluetooth/беспроводной ЛВС
Используются для подключения внешних антенн для соединения по Bluetooth/беспроводной связи при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

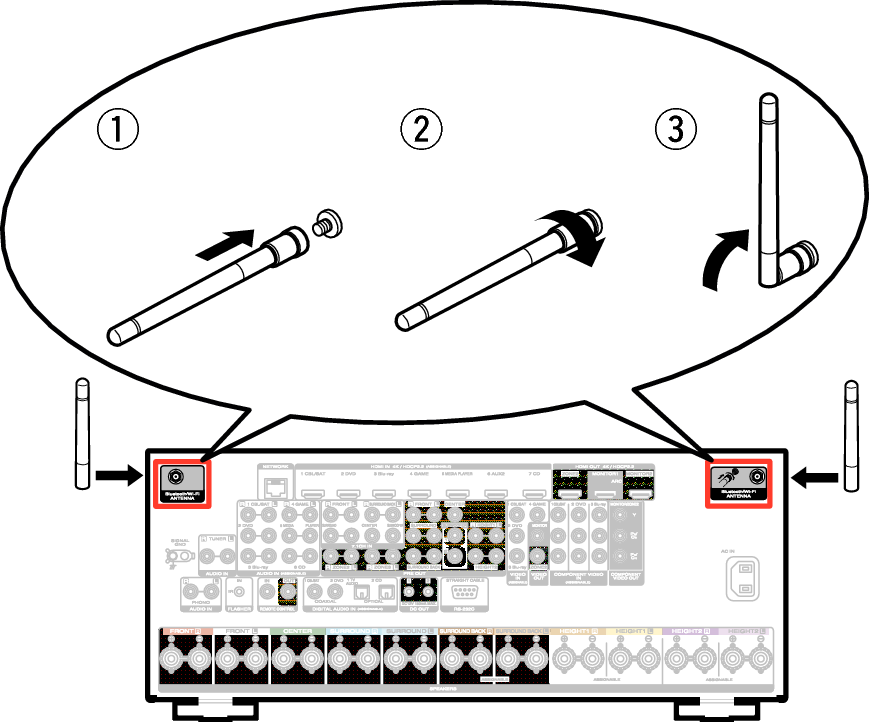

Поместите внешние антенны для соединения по Bluetooth/беспроводной связи ровно в винтовой контакт на задней стороне устройства.
Поверните их по часовой стрелке, пока антенны не будут полностью подключены.
Поверните антенны вверх для наилучшего приема сигнала.
Разъем SIGNAL GND
Используется для подключения заземляющего провода для проигрывателя виниловых дисков. ссылка
Разъемы аналогового звука (AUDIO)
Используются для подключения устройств, оборудованных аналоговыми аудиоразъемами.
Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Входные разъемы для 7.1-канального сигнала (7.1CH IN)
Используются для подключения устройства с многоканальным выходным аудиоразъемом. ссылка

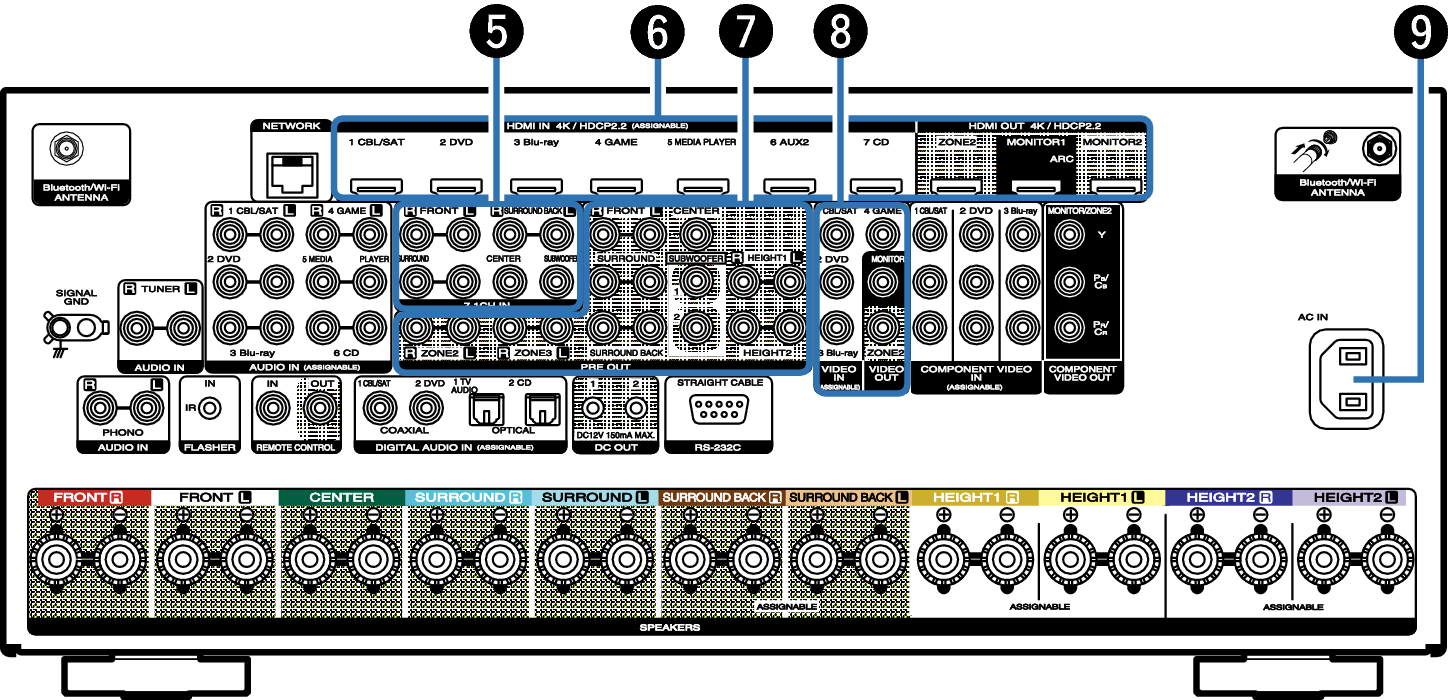

Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI.
Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным усилителем или внешнего усилителя мощности.
Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных видеоразъемами.
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка

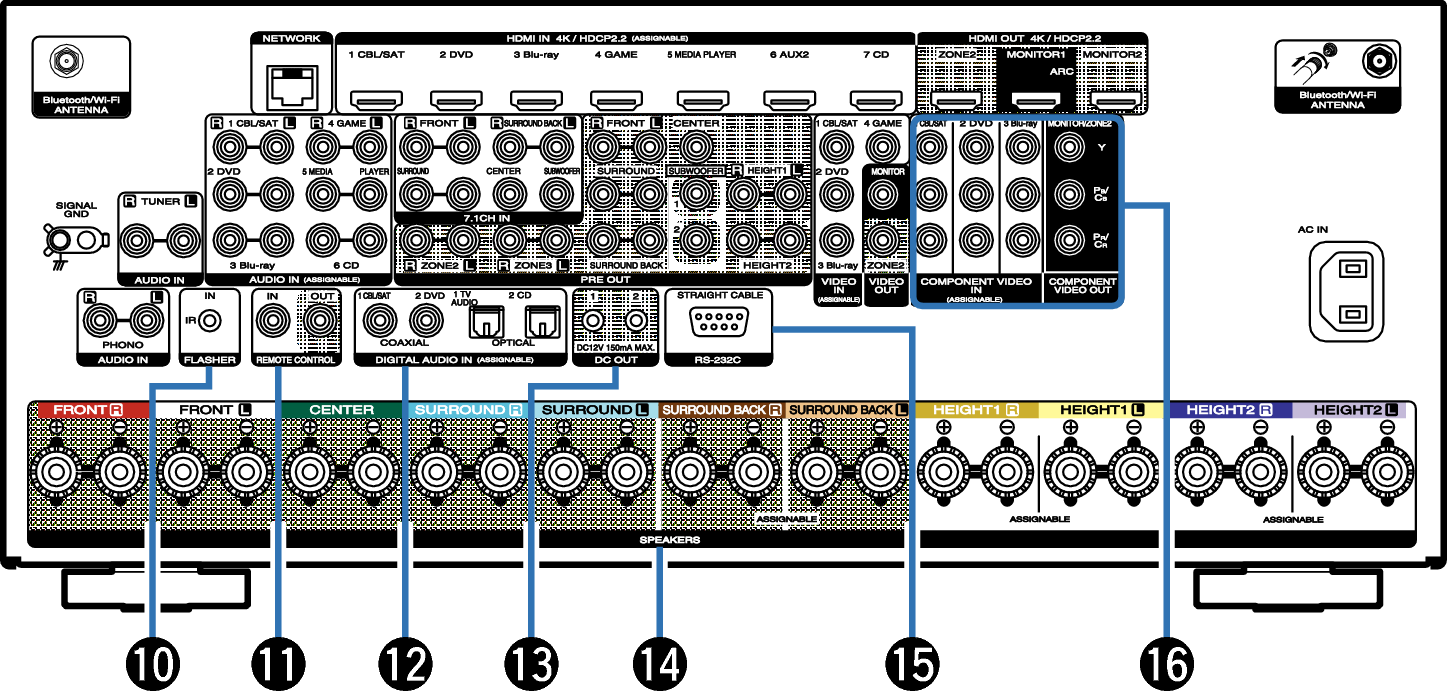

Разъем FLASHER IN
Используется для подключения устройств управления наподобие BOX.
Штекеры пульта дистанционного управления
Используются для подключения инфракрасных приемников/передатчиков для управления данным устройством и внешними устройствами из другого помещения. ссылка
Разъемы для цифрового звука (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных цифровыми аудиоразъемами.
Разъемы DC OUT
Используются для подключения устройств, оснащенных функцией триггера. ссылка
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Предварительно выполните описанные ниже операции.
Выключите данное устройство.
Выключите данное устройство с помощью внешнего устройства управления.
Убедитесь в том, что устройство находится в режиме ожидания.
Разъемы компонентного видео (COMPONENT VIDEO)
Используются для подключения устройств, оборудованных разъемами компонентного видео.
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
