Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweis.”
Dieses Gerät verfügt über einen integrierten 9-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen “Endstufen-Zuweis.”Link an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen.
Führen Sie die Einstellungen von “Endstufen-Zuweis.” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link
|
Wiedergabe Lautsprecher in jeder Zone |
“Endstufen-Zuweis.” einstellungen |
Anschlussseite |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
5.1-Kanal-Wiedergabe |
Nicht verwendet |
Nicht verwendet |
7.1-Kanal + Zone2 |
|
|
7.1-Kanal-Wiedergabe (Surround-Back) |
Nicht verwendet |
Nicht verwendet |
7.1-Kanal + Zone2 |
|
|
9.1-Kanal-Wiedergabe |
Nicht verwendet |
Nicht verwendet |
9.1-Kanal (Standard) |
|
|
11.1-Kanal-Wiedergabe |
Nicht verwendet |
Nicht verwendet |
11.1-Kanal |
|
|
7.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher) |
Nicht verwendet |
Nicht verwendet |
7.1-Kanal (Bi-Amp) |
|
|
9.1-Kanal-Wiedergabe + 2-Kanal-Lautsprecher für Stereowiedergabe |
Nicht verwendet |
Nicht verwendet |
9.1/2-Kanal-Front |
|
|
7.1-Kanal-Wiedergabe + 2-Kanal-Bi-Amp-Lautsprecher für Stereowiedergabe |
Nicht verwendet |
Nicht verwendet |
7.1/2-Kanal (Bi-Amp) |
|
|
7.1-Kanal-Wiedergabe + Front-Lautsprecher des zweiten Geräts |
Nicht verwendet |
Nicht verwendet |
7.1 + Front B |
|
|
7.1-Kanal-Wiedergabe |
2-Kanal |
Nicht verwendet |
7.1-Kanal + Zone2 |
|
|
7.1-Kanal-Wiedergabe |
Nicht verwendet |
2-Kanal |
7.1-Kanal + Zone3 |
|
|
5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher) |
2-Kanal |
Nicht verwendet |
5.1-Kanal (Bi-Amp) + Zone 2 |
|
|
5.1-Kanal-Wiedergabe |
2-Kanal |
2-Kanal |
5.1-Kanal + Zone2/3 |
|
|
7.1-Kanal-Wiedergabe |
1-Kanal |
1-Kanal |
7.1-Kanal + Zone 2/3-MONO |
|
|
Dolby Atmos-Wiedergabe |
Nicht verwendet |
Nicht verwendet |
Dolby Atmos |
|
Upgrade (Auro-3D)
|
Wiedergabe Lautsprecher in jeder Zone |
“Endstufen-Zuweis.” einstellungen |
Anschlussseite |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Auro-3D |
Nicht verwendet |
Nicht verwendet |
Auro-3D |
|
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter „Klangmodi und Kanalausgang“ Link ist angegeben, welche Klangmodi unterstützt werden.
Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.
Zusätzlich zu den auf Link - Link beschriebenen Anschlüssen sind bei diesem Gerät verschiedene Lautsprecheranschlüsse mit der Einstellung “Endstufen-Zuweis.” zulässig.

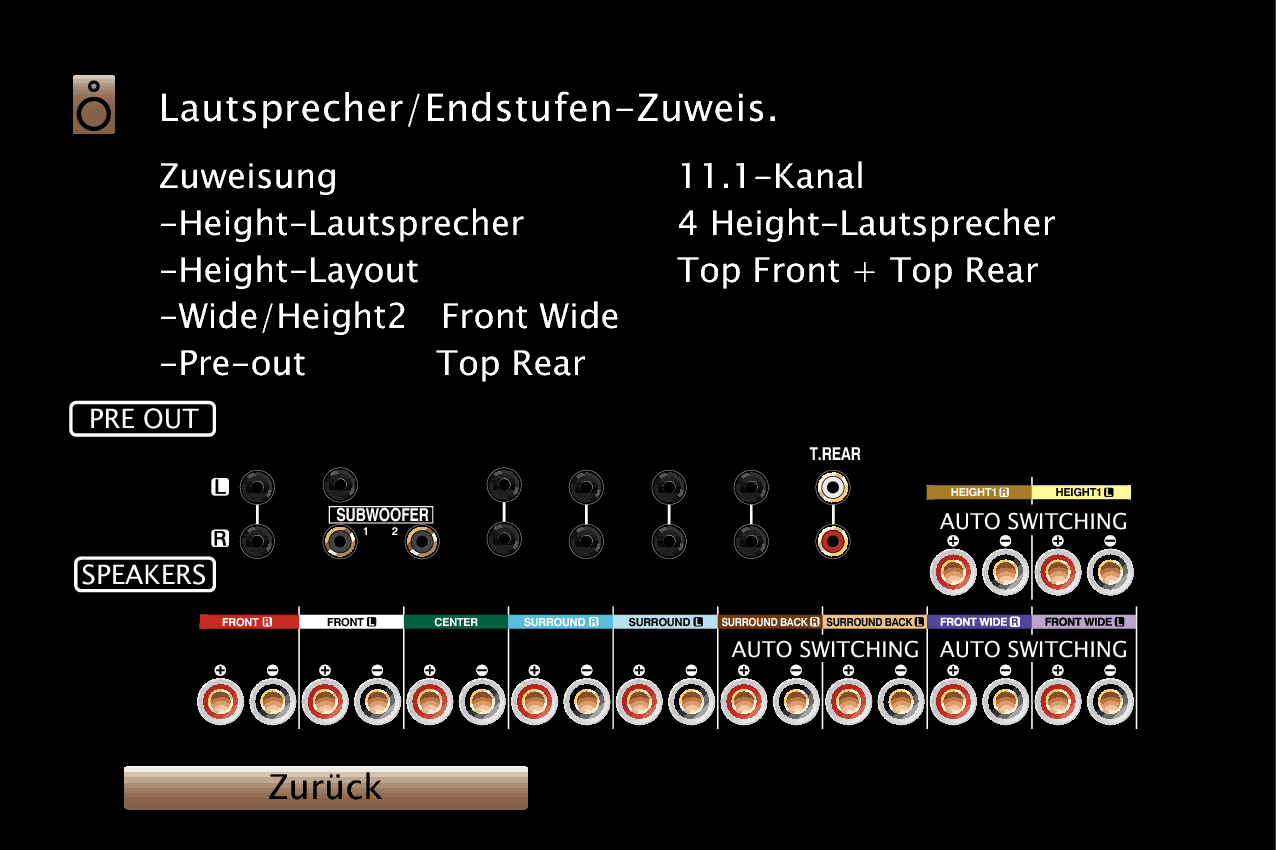

Weitere Informationen finden Sie im Menübildschirm unter “Zeige Terminal-Ansicht” im “Endstufen-Zuweis.”-Einstellungsbildschirm. Dort wird erläutert, wie Sie die Anschlüsse in Ihrer Umgebung vornehmen.
Standardkonfiguration und Anschluss

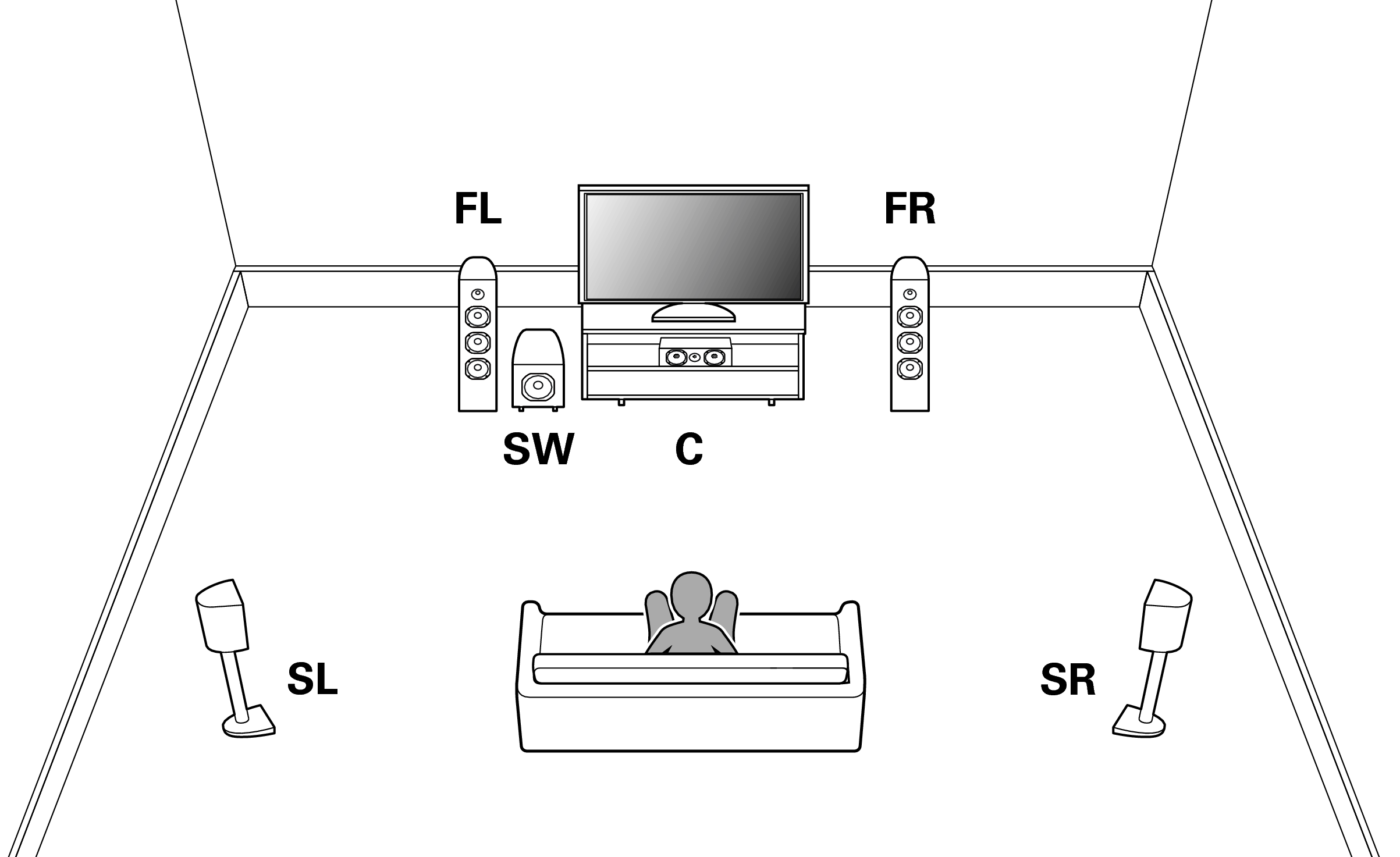

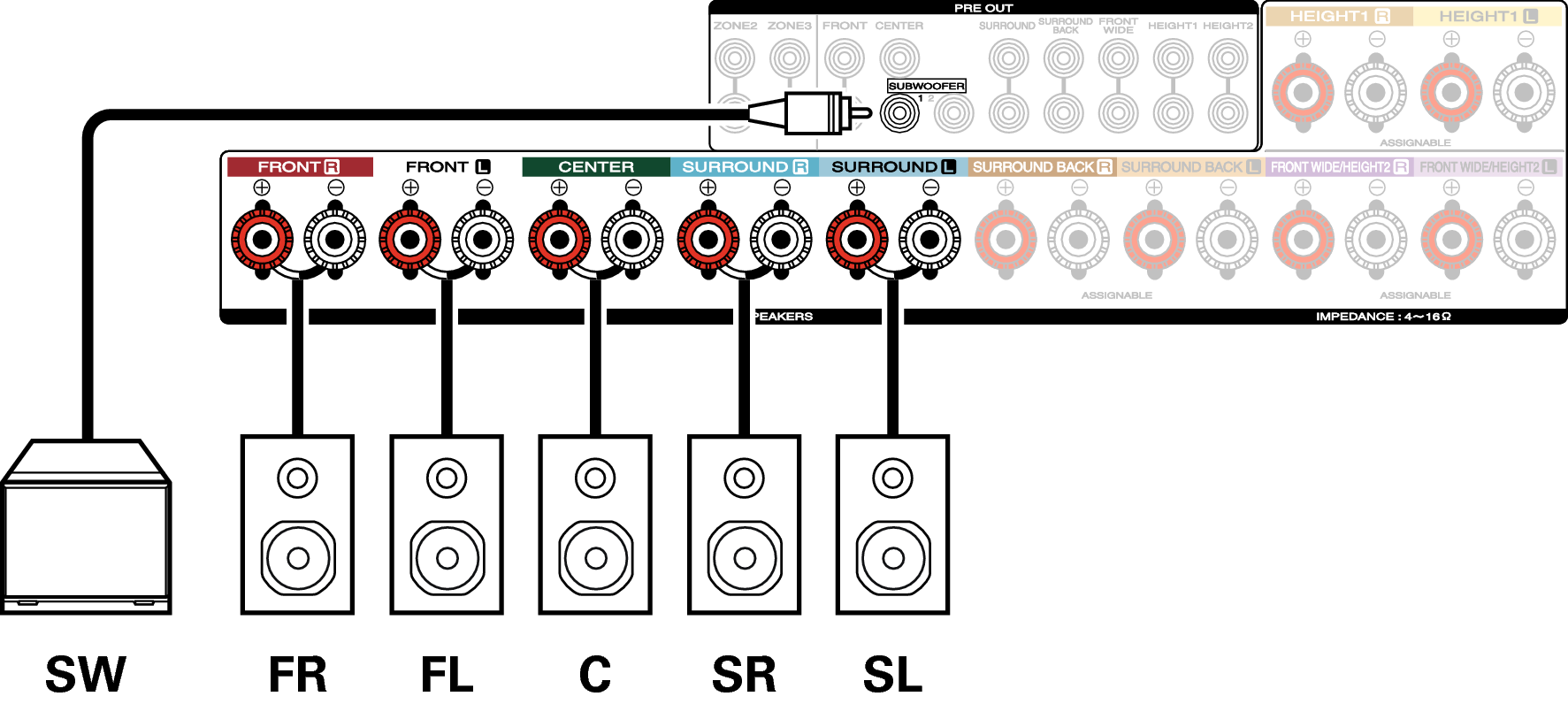

5.1-Kanal-Wiedergabe
Diese Konfiguration dient als grundlegendes 5.1-Kanal-Surroundsystem.

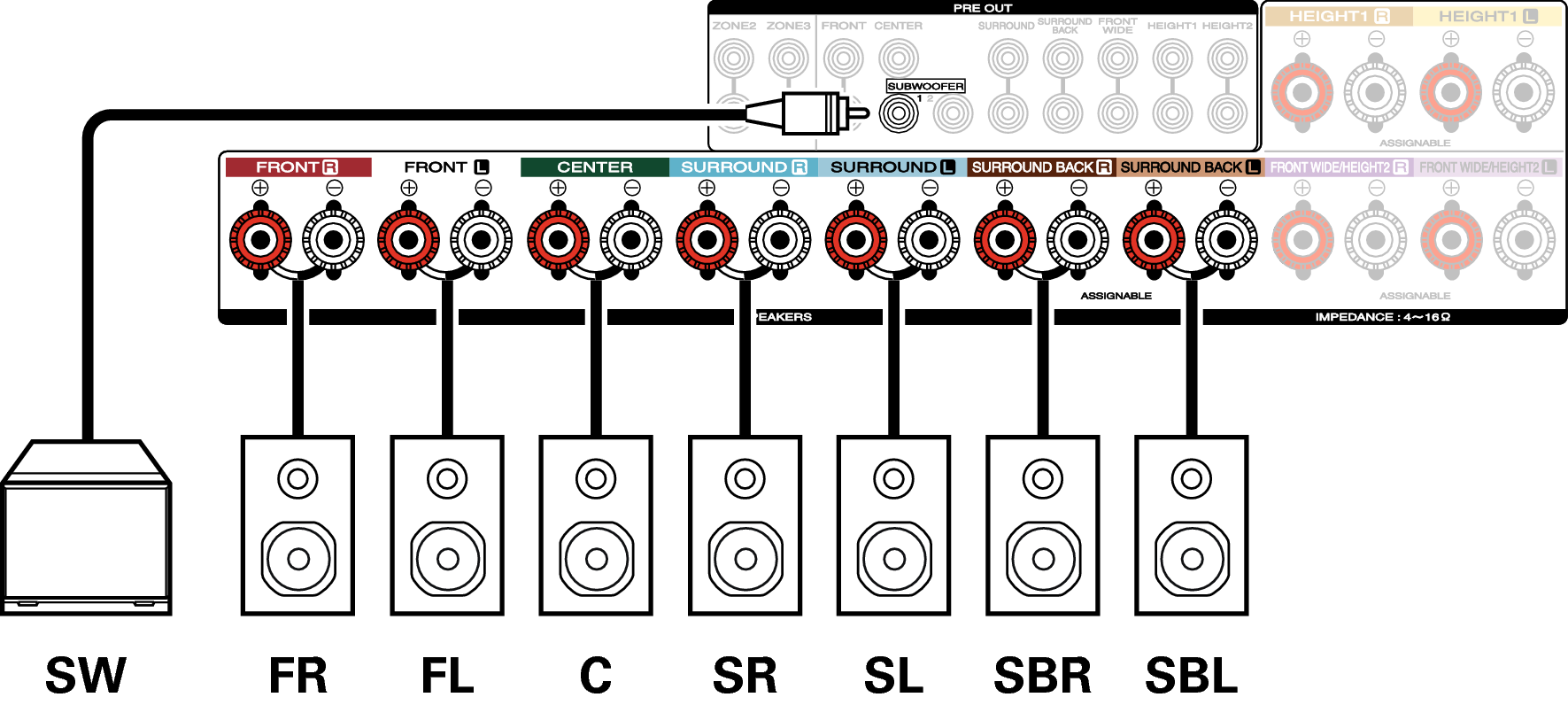

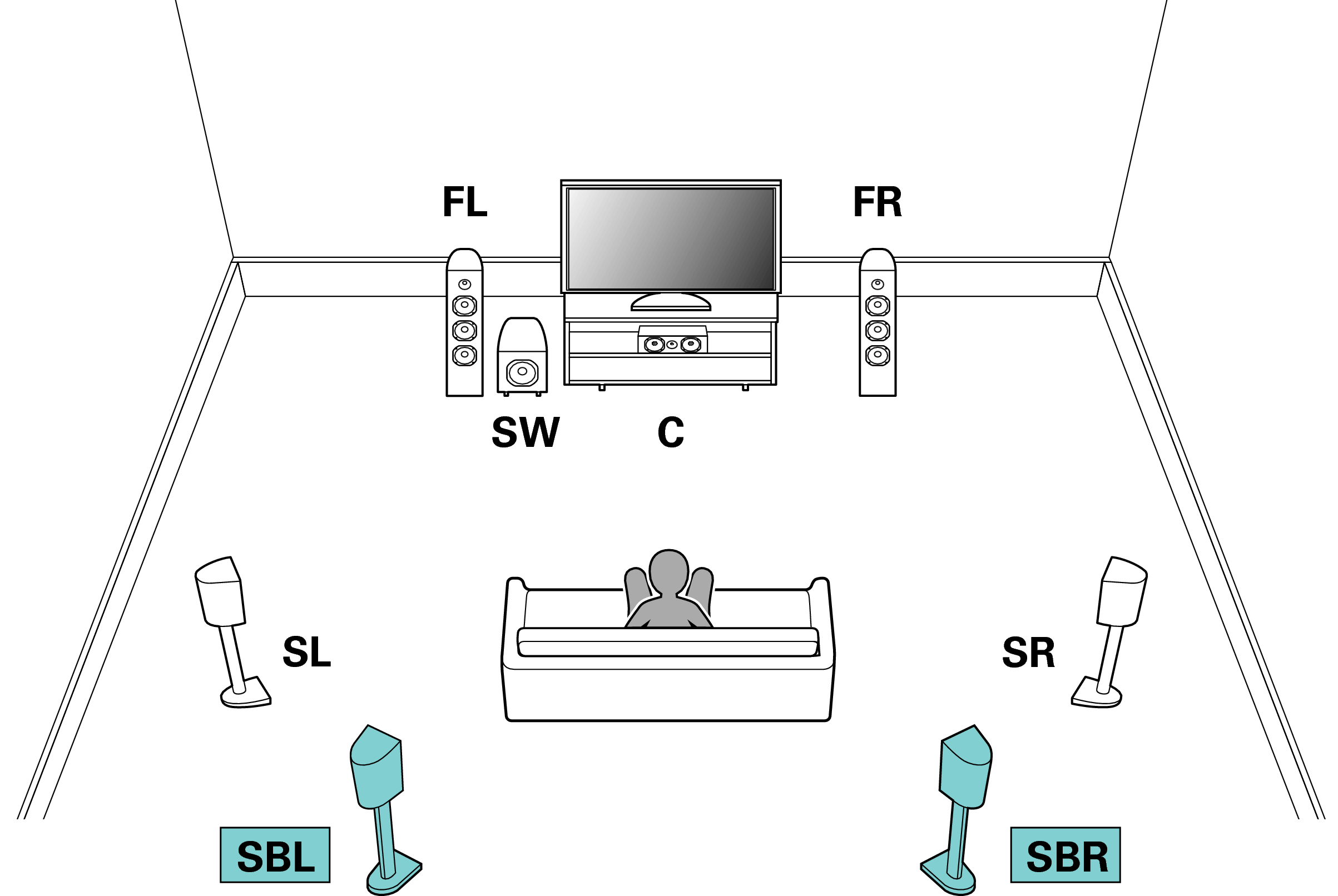

7.1-Kanal-Wiedergabe (Surround-Back)
Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Back-Lautsprecher auf.
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn am Anschluss SURROUND BACK L an.
Erweiterte Anschlüsse

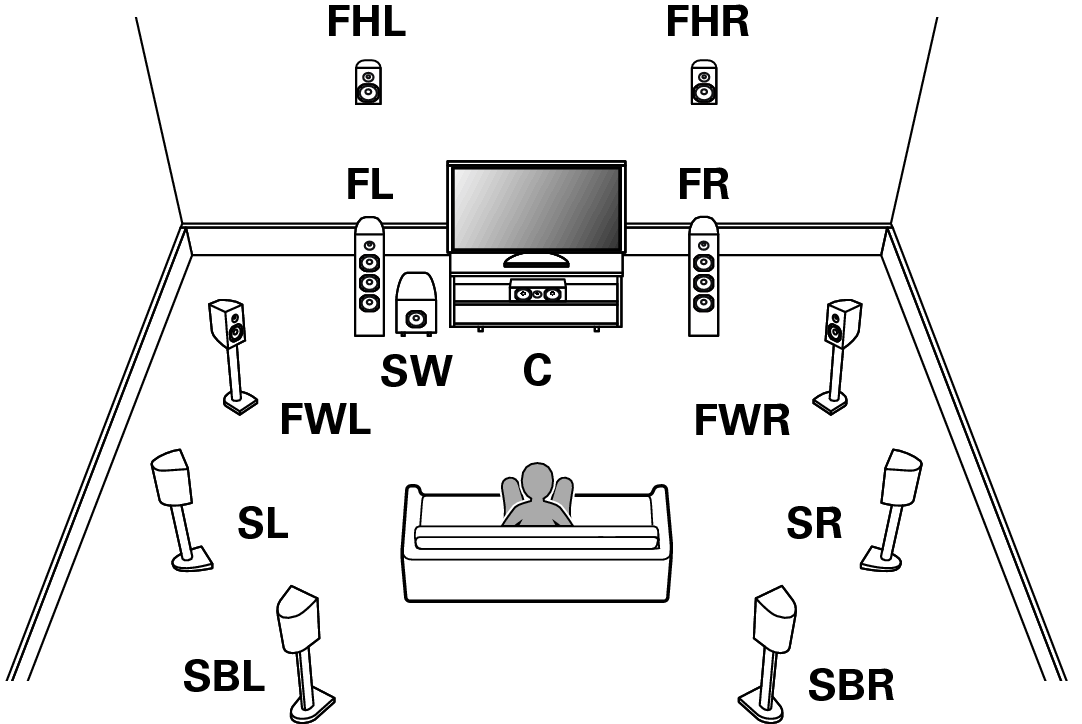

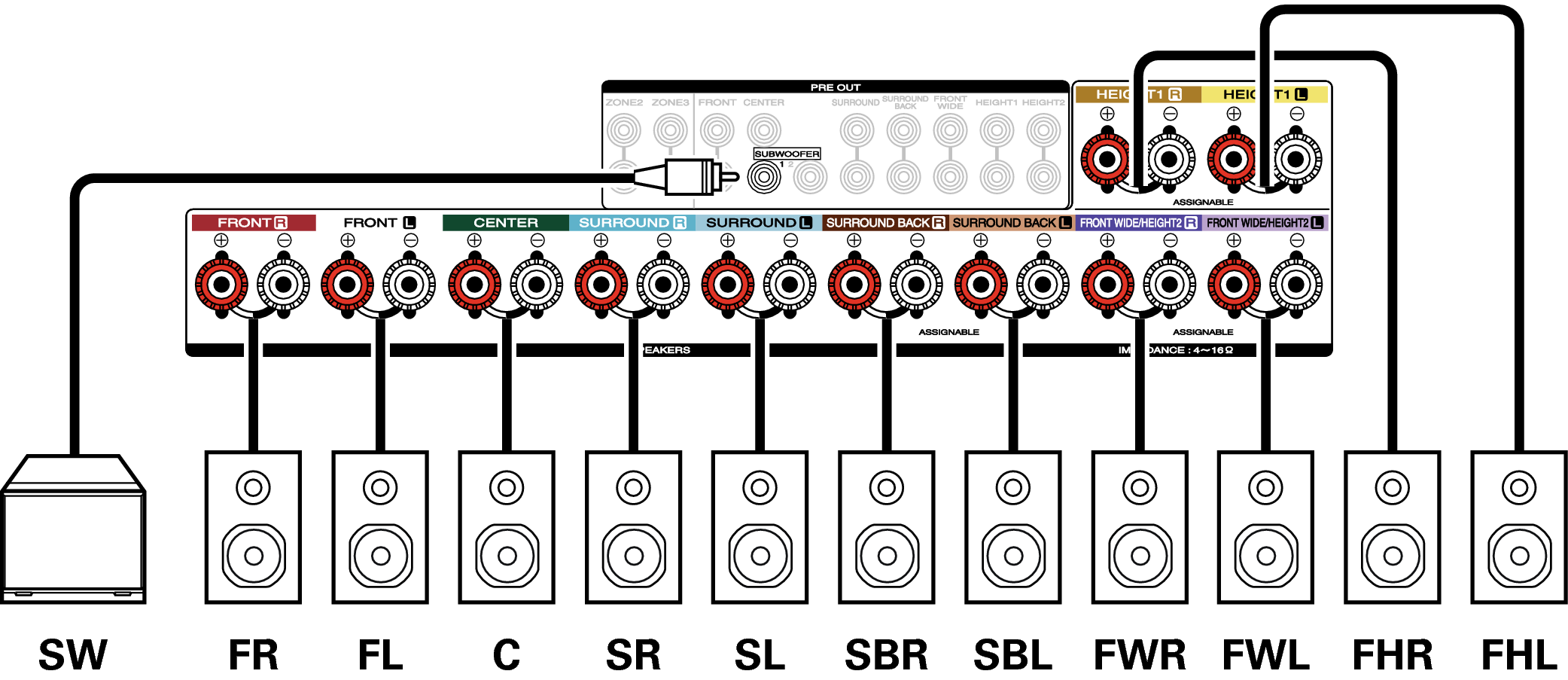

9.1-Kanal-Wiedergabe
Mit diesem System, das auf einem 5.1-Kanal-System basiert, können Sie bis zu 9.1-Kanäle gleichzeitig wiedergeben.
Sie können Lautsprecher für maximal 11 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 10 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

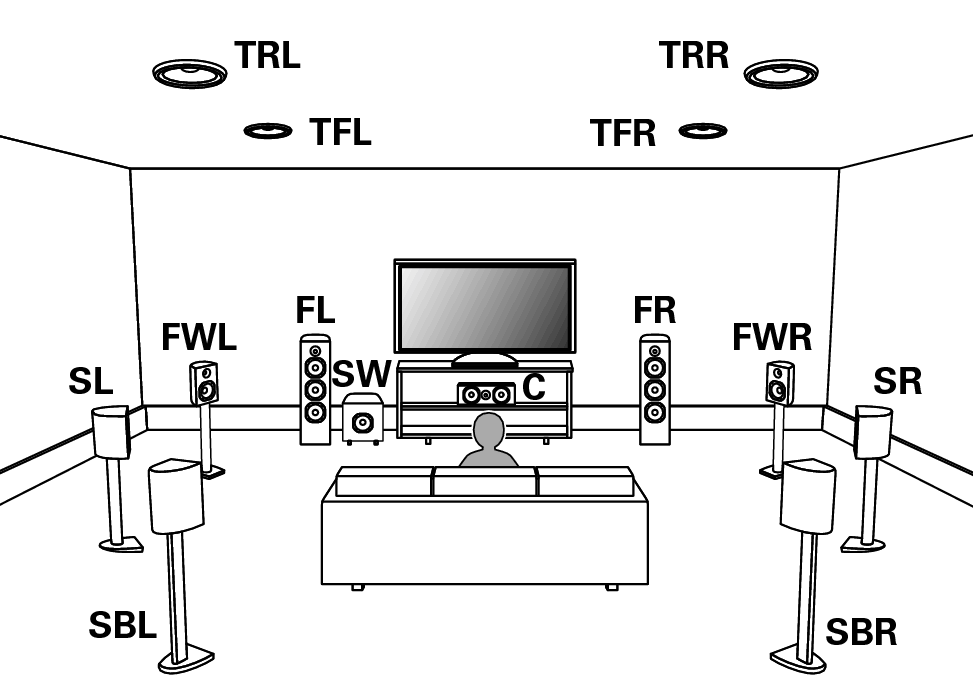

11.1-Kanal-Wiedergabe
Mit diesem System, das auf einem 5.1-Kanal-System basiert, können Sie bis zu 11.1-Kanäle gleichzeitig wiedergeben.
Mit einem externen Leistungsverstärker können Sie Lautsprecher für maximal 13 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 12 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

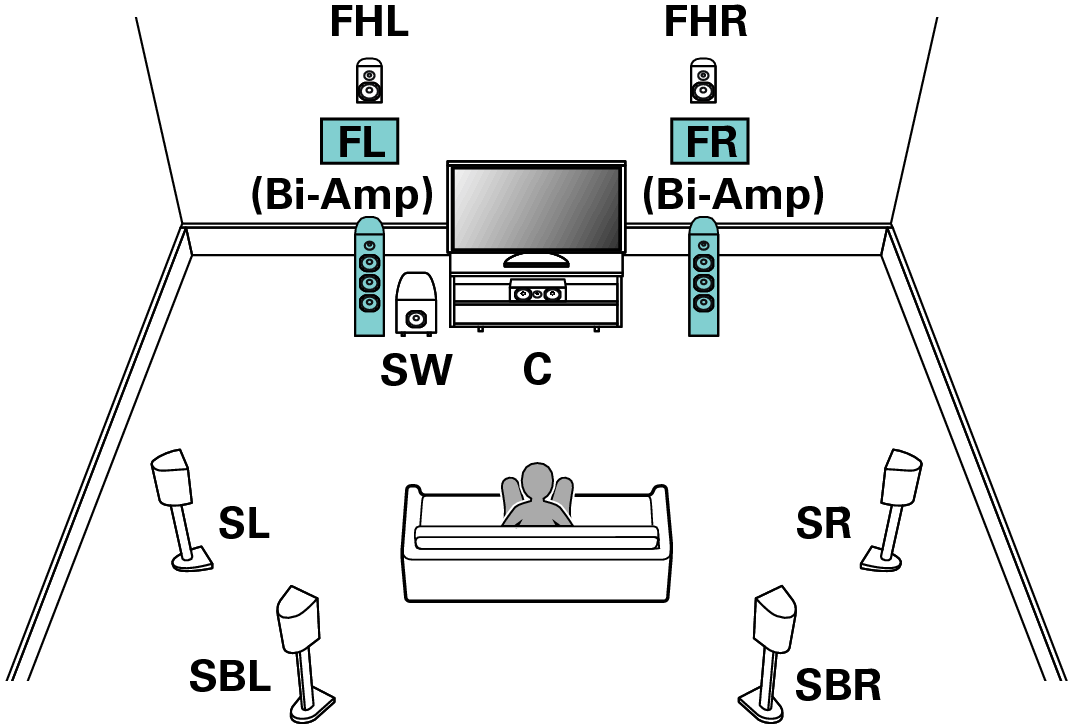

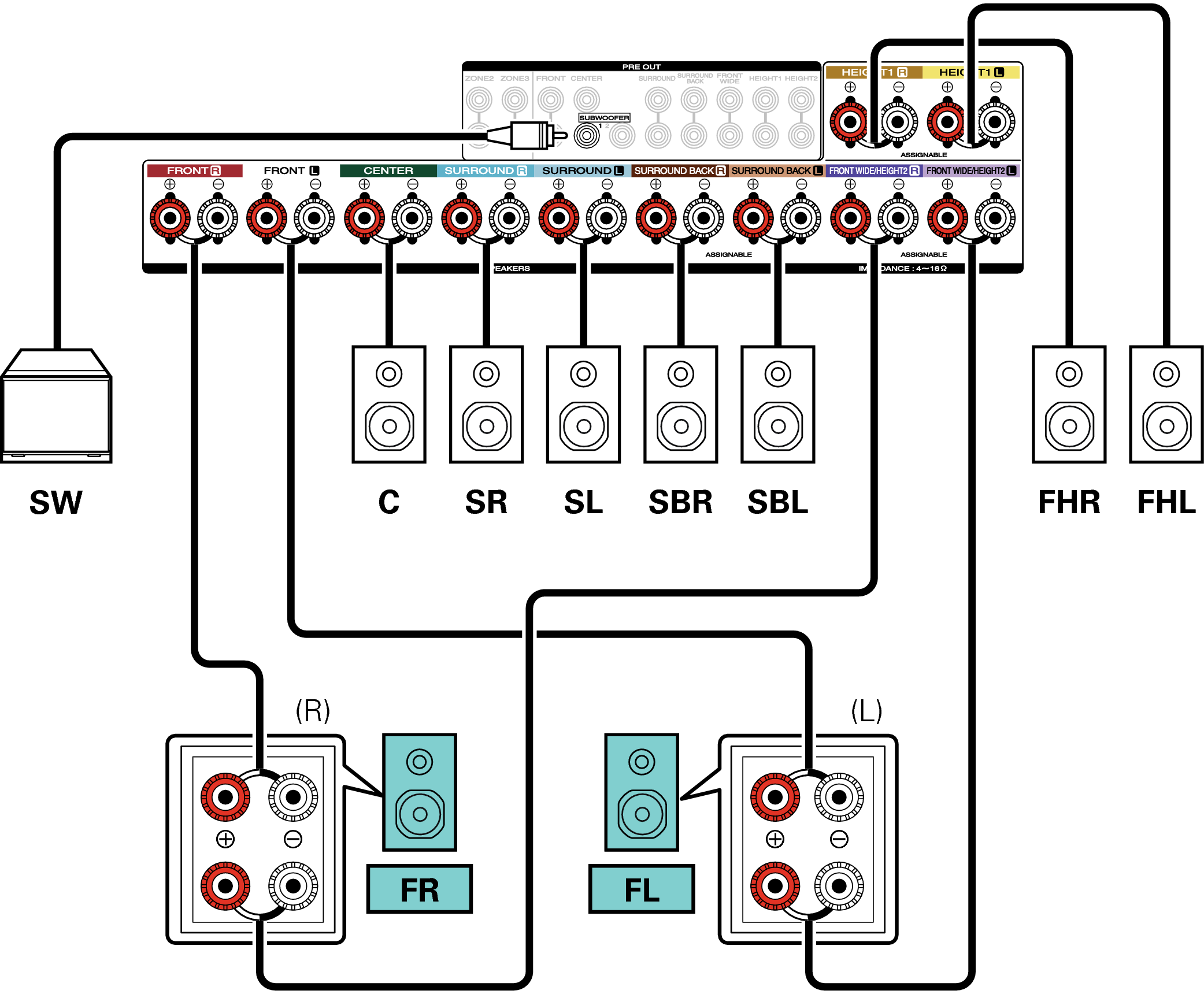

7.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)
Mit diesem System können Sie 7.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.
Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.
HINWEIS
Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.

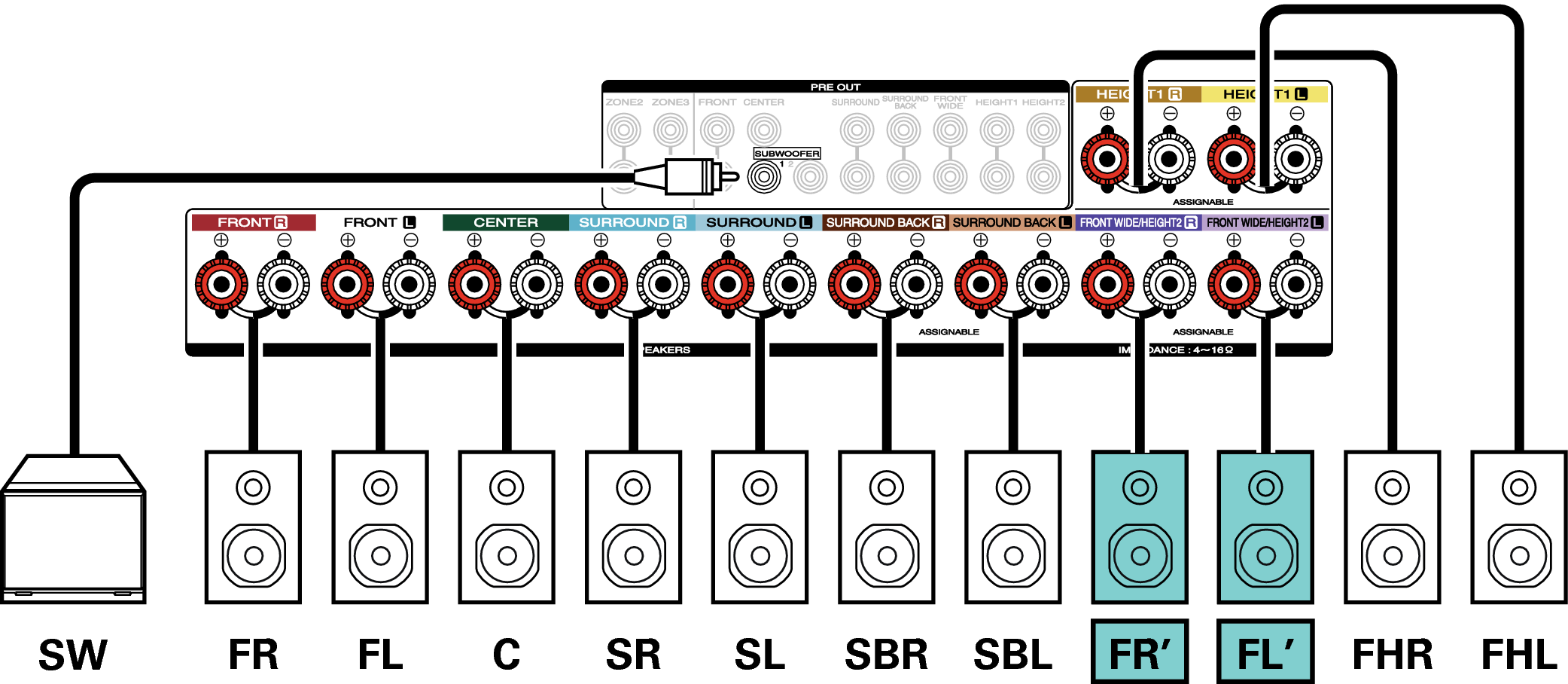

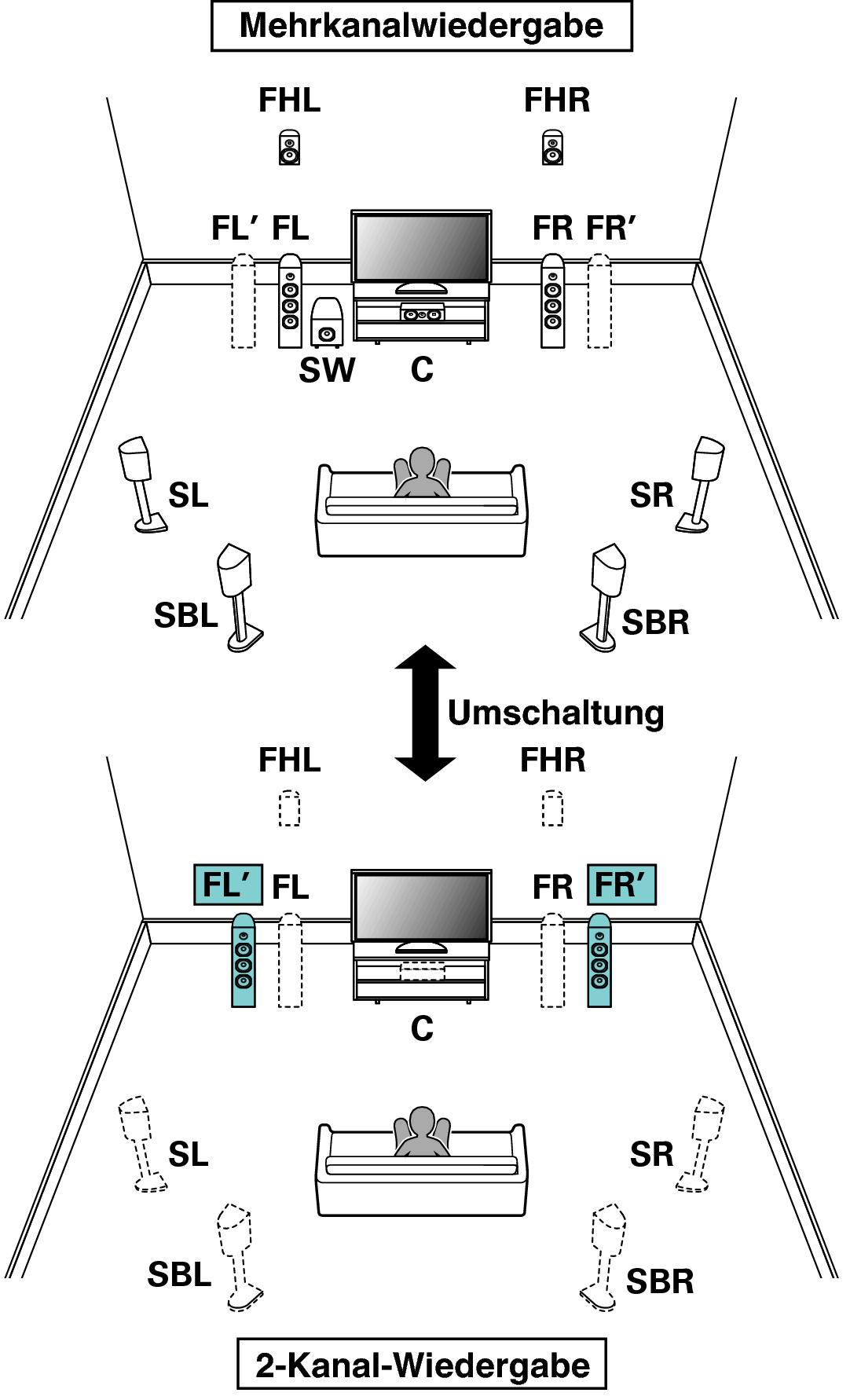

Lautsprecher für die ausschließliche 9.1-Kanal-Wiedergabe + 2-Kanal-Wiedergabe
Sie können Lautsprecher anschließen, die ausschließlich für die 2-Kanal-Wiedergabe für den direkten und den Stereomodus verwendet werden, und Lautsprecher, die ausschließlich für die 9.1-Mehrkanalwiedergabe dienen. Die ausschließlich für die Mehrkanalwiedergabe und die ausschließlich für die 2-Kanal-Wiedergabe verwendeten Lautsprecher werden für die Wiedergabe in Übereinstimmung mit dem Klangmodus automatisch umgeschaltet.

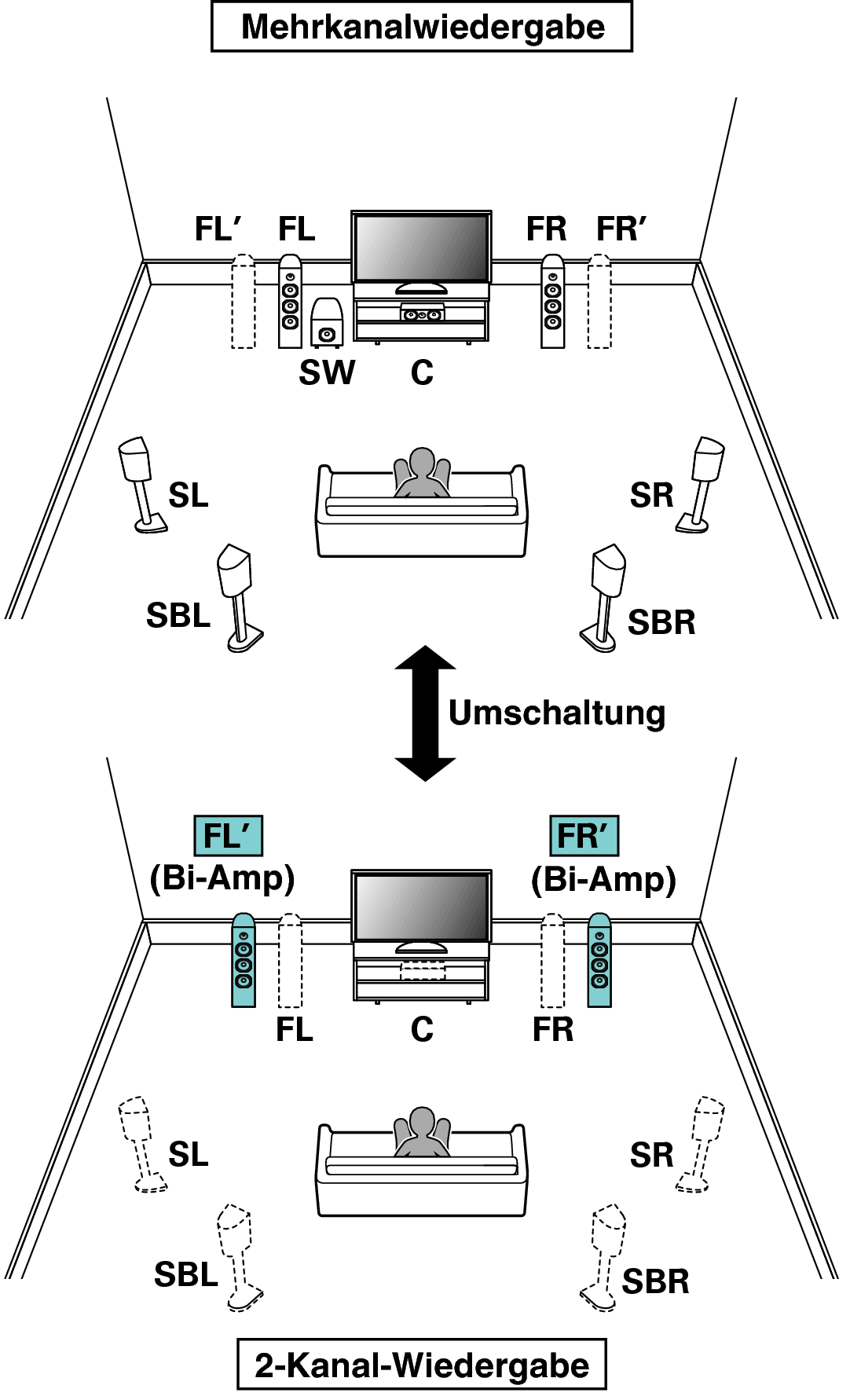

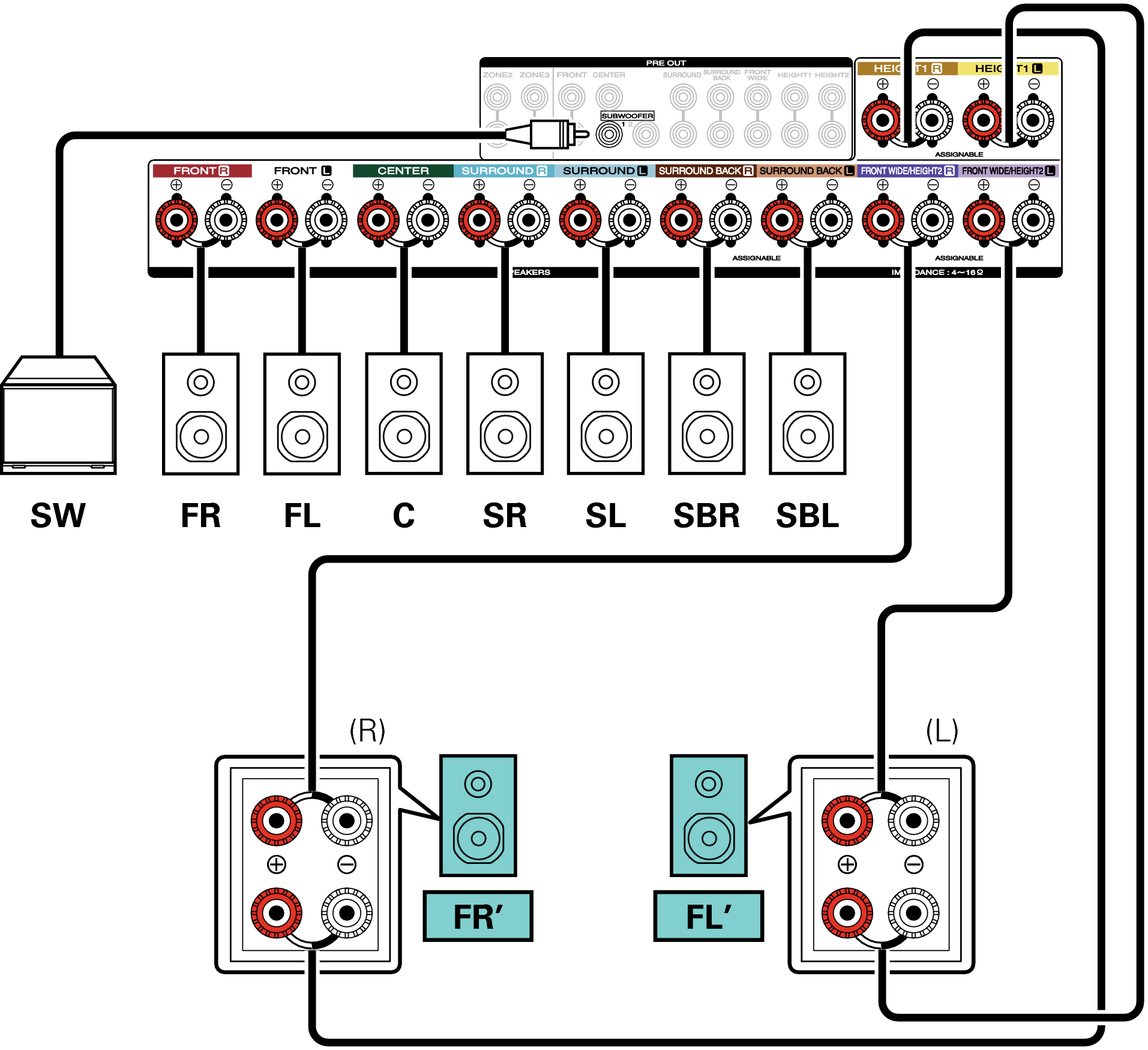

Lautsprecher für die ausschließliche 7.1-Kanal-Wiedergabe + 2-Kanal-Wiedergabe (Bi-Amp-Anschluss)
Sie können Lautsprecher anschließen, die ausschließlich für die 2-Kanal-Wiedergabe für den direkten und den Stereomodus verwendet werden, und Lautsprecher, die ausschließlich für die 7.1-Mehrkanalwiedergabe dienen. Sie können den Bi-Amp-Anschluss für die Lautsprecher verwenden, die ausschließlich der 2-Kanal-Wiedergabe dienen. Die ausschließlich für die Mehrkanalwiedergabe und die ausschließlich für die 2-Kanal-Wiedergabe verwendeten Lautsprecher werden für die Wiedergabe in Übereinstimmung mit dem Klangmodus automatisch umgeschaltet.

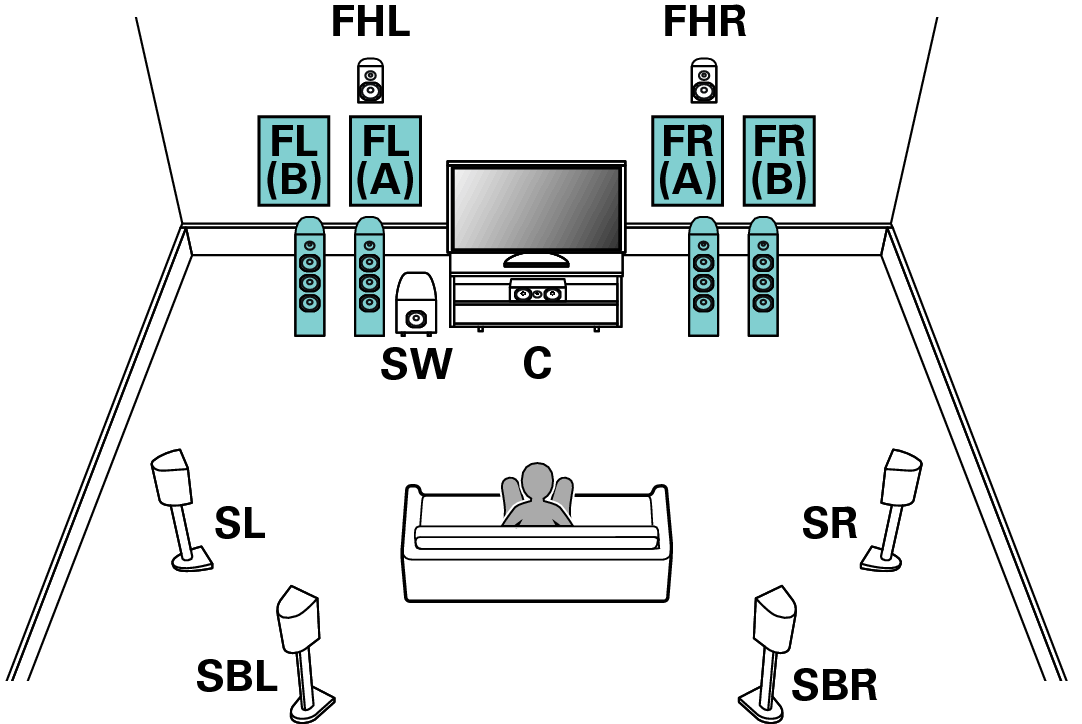

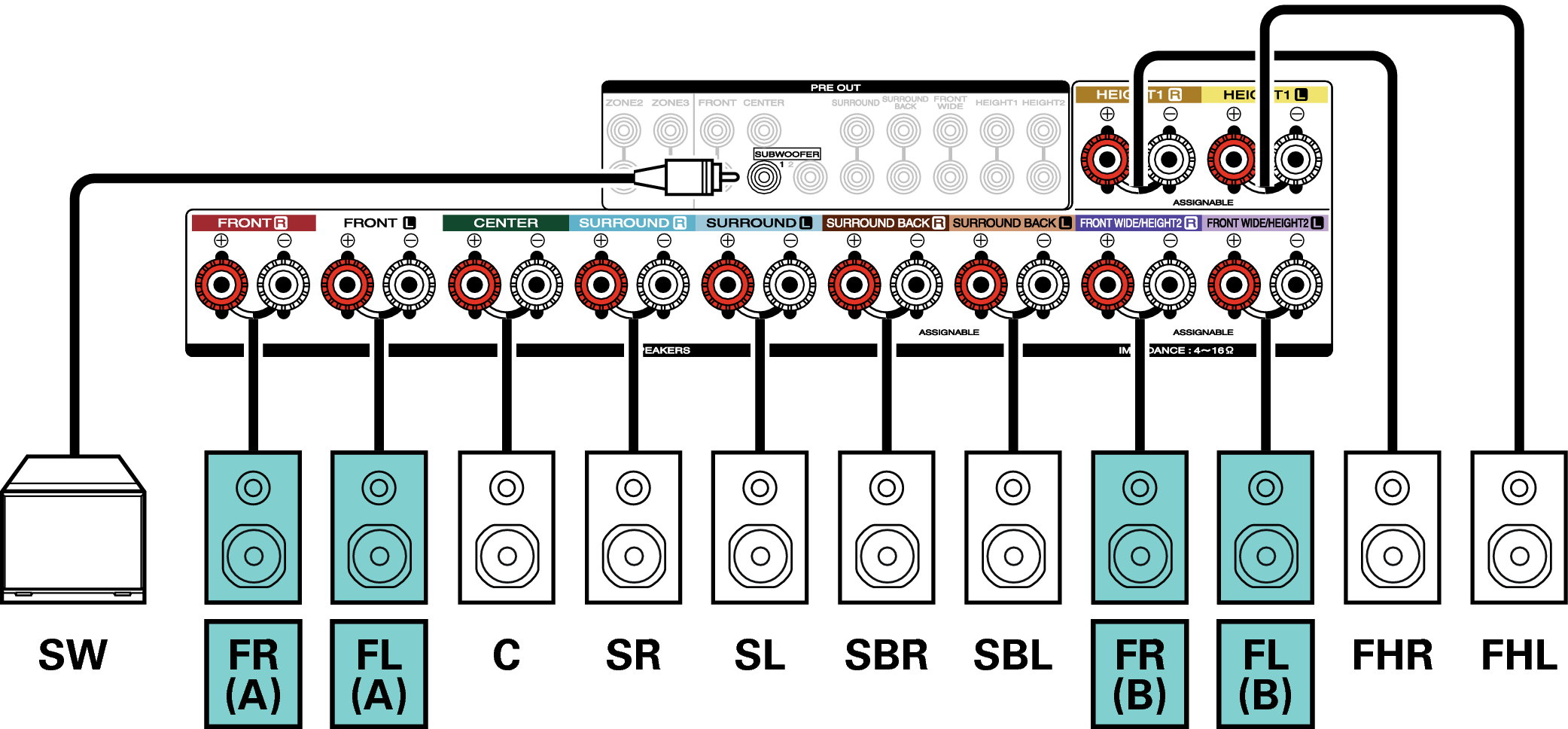

7.1-Kanal-Wiedergabe + Front-Lautsprecher des zweiten Geräts
Mit diesem System können Sie bei der Wiedergabe nach Wunsch zwischen den Front-Lautsprechern A und B wechseln.
Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

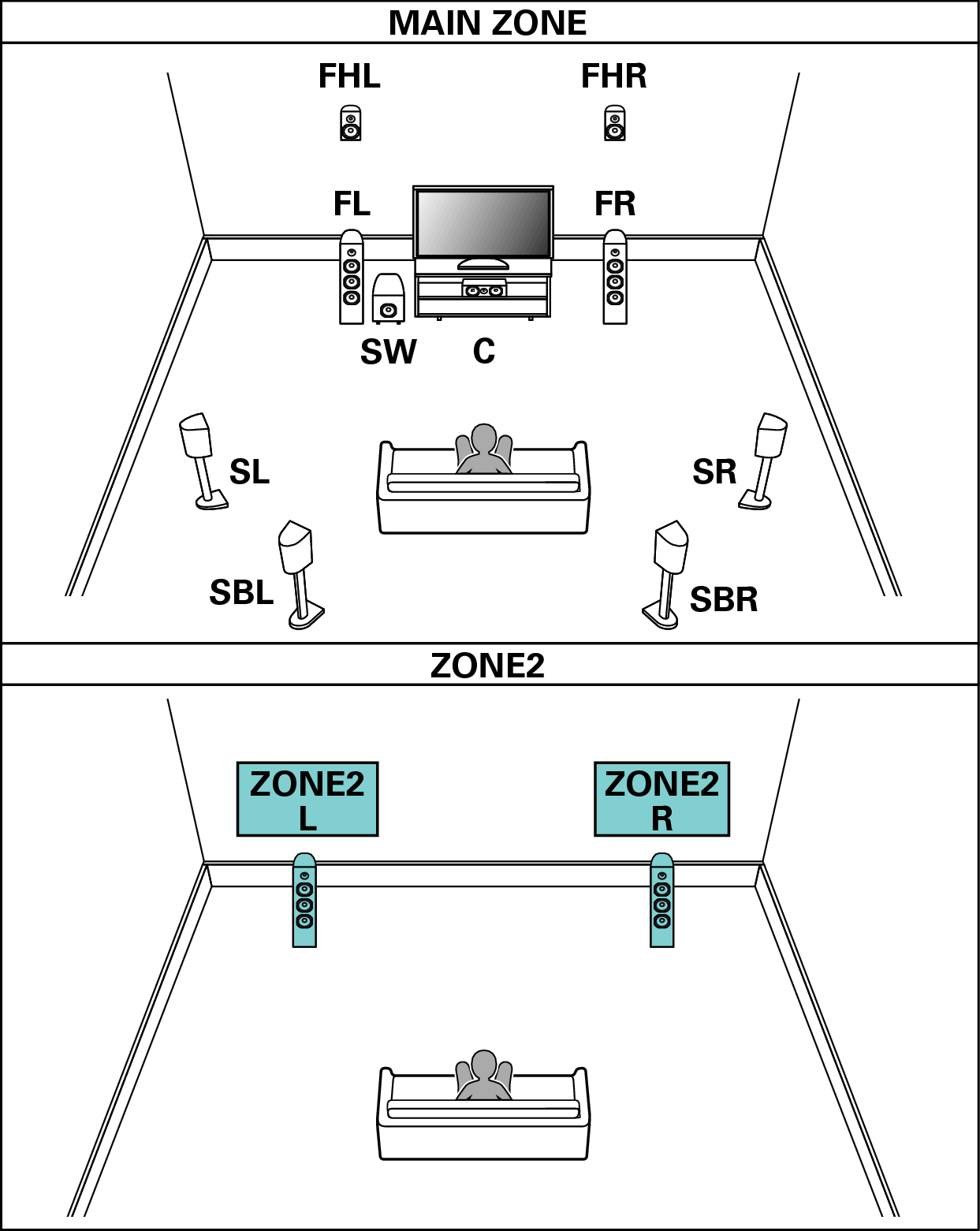

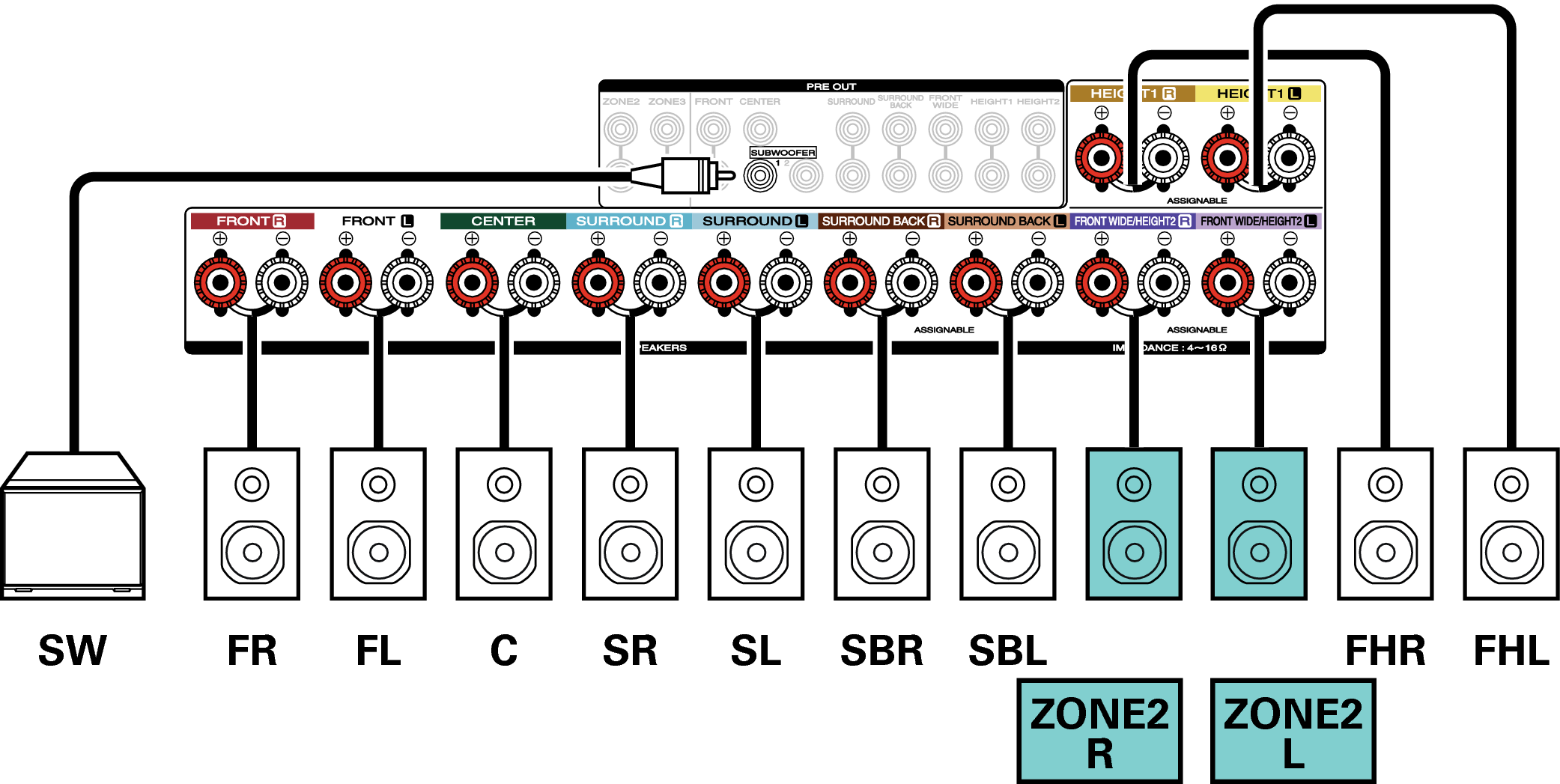

7.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2 oder ZONE3)
Bei dieser Konfiguration erfolgt eine 7.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2.
(Die Lautsprecher können die Audioausgabe auch aus ZONE3 anstelle von ZONE2 vornehmen (Zuweisung: 7.1-Kanal + Zone3)).
Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.

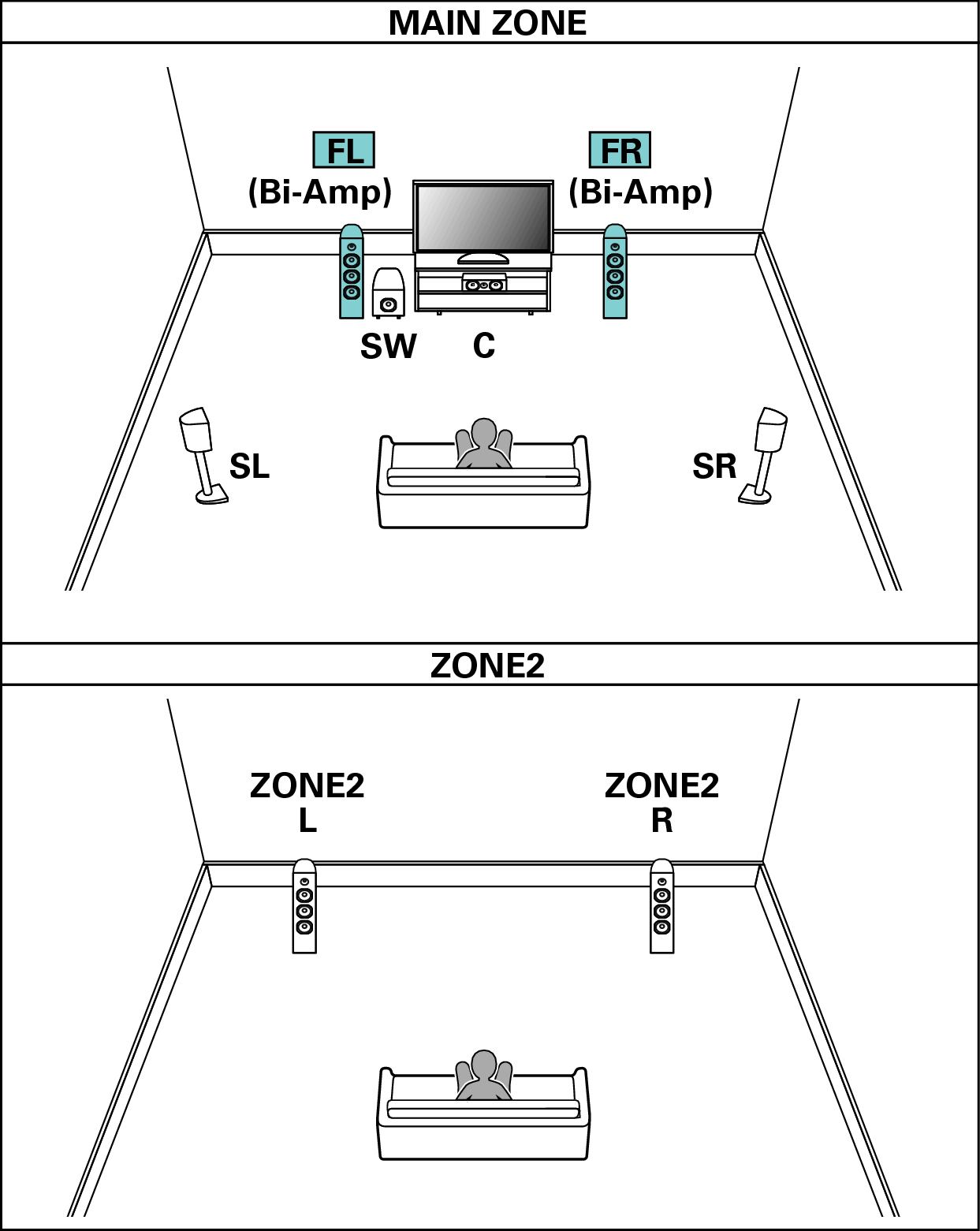

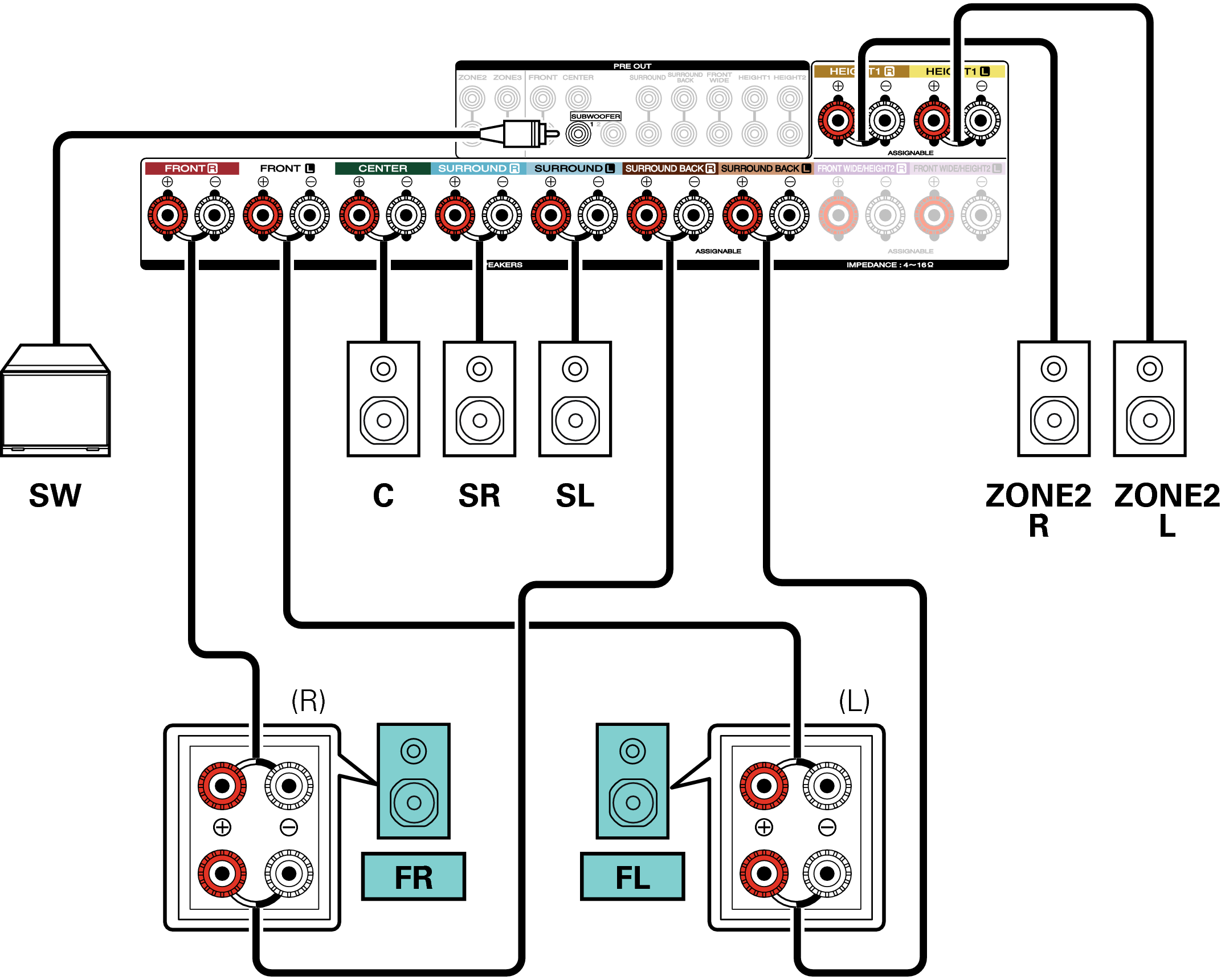

5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss der Front-Lautsprecher: MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2)
Bei dieser Konfiguration erfolgt eine 5.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher in der MAIN ZONE verwenden.

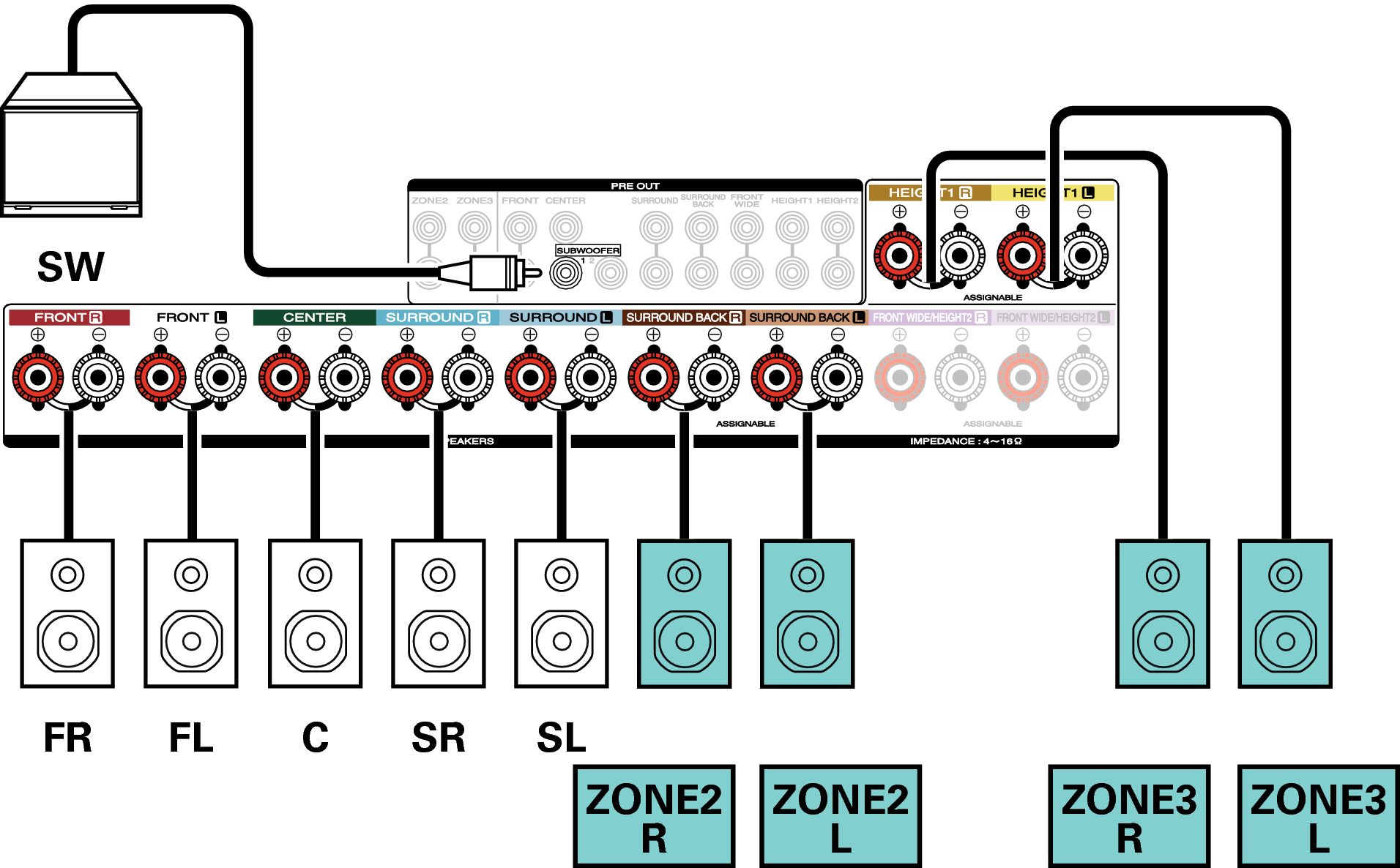

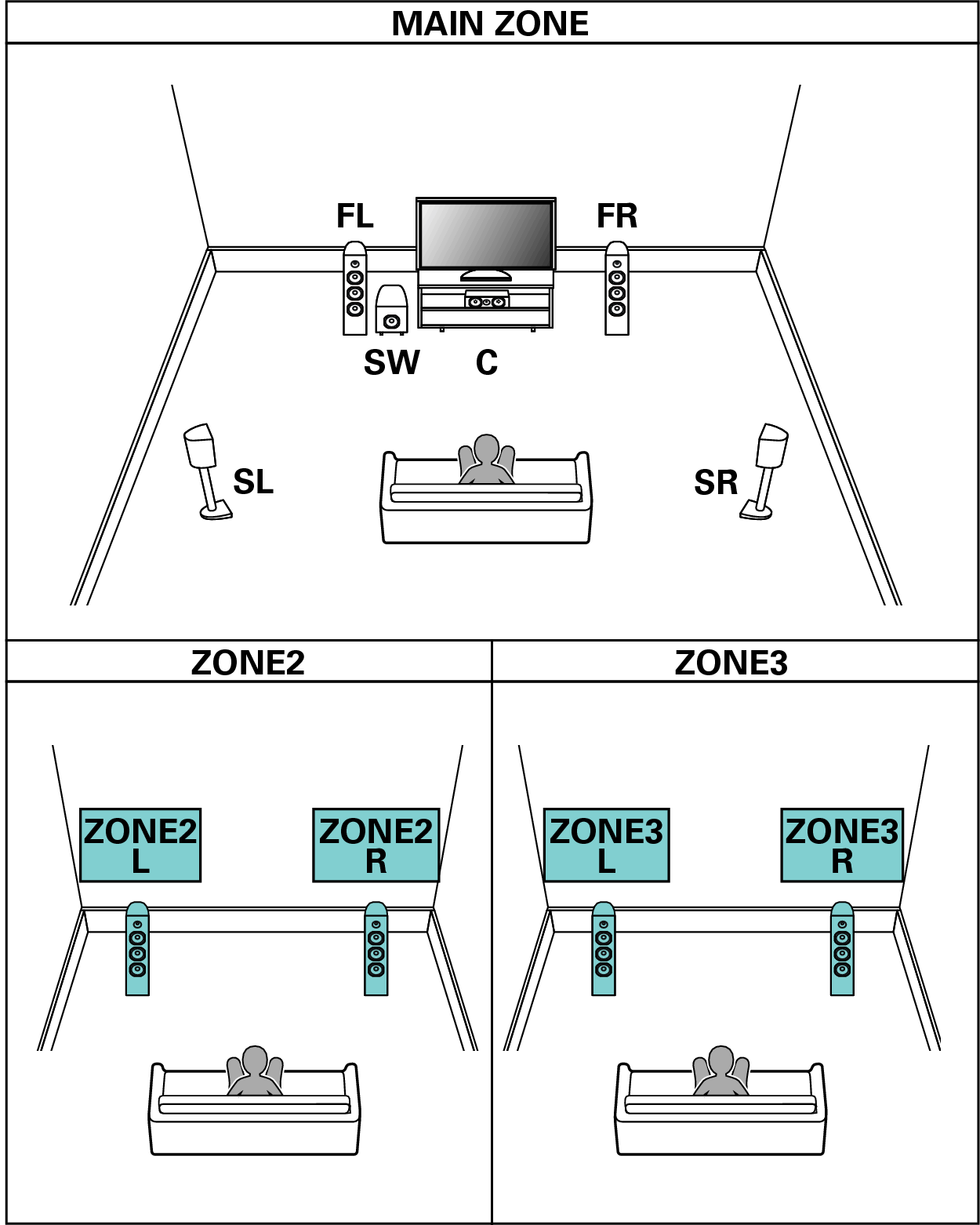

5.1-Kanal-Wiedergabe (MAIN ZONE) + 2-Kanal-Wiedergabe (ZONE2) + 2-Kanal-Wiedergabe (ZONE3)
Bei dieser Konfiguration erfolgt eine 5.1-Kanal-Wiedergabe in der MAIN ZONE und eine 2-Kanal-Wiedergabe in ZONE2 und ZONE3.

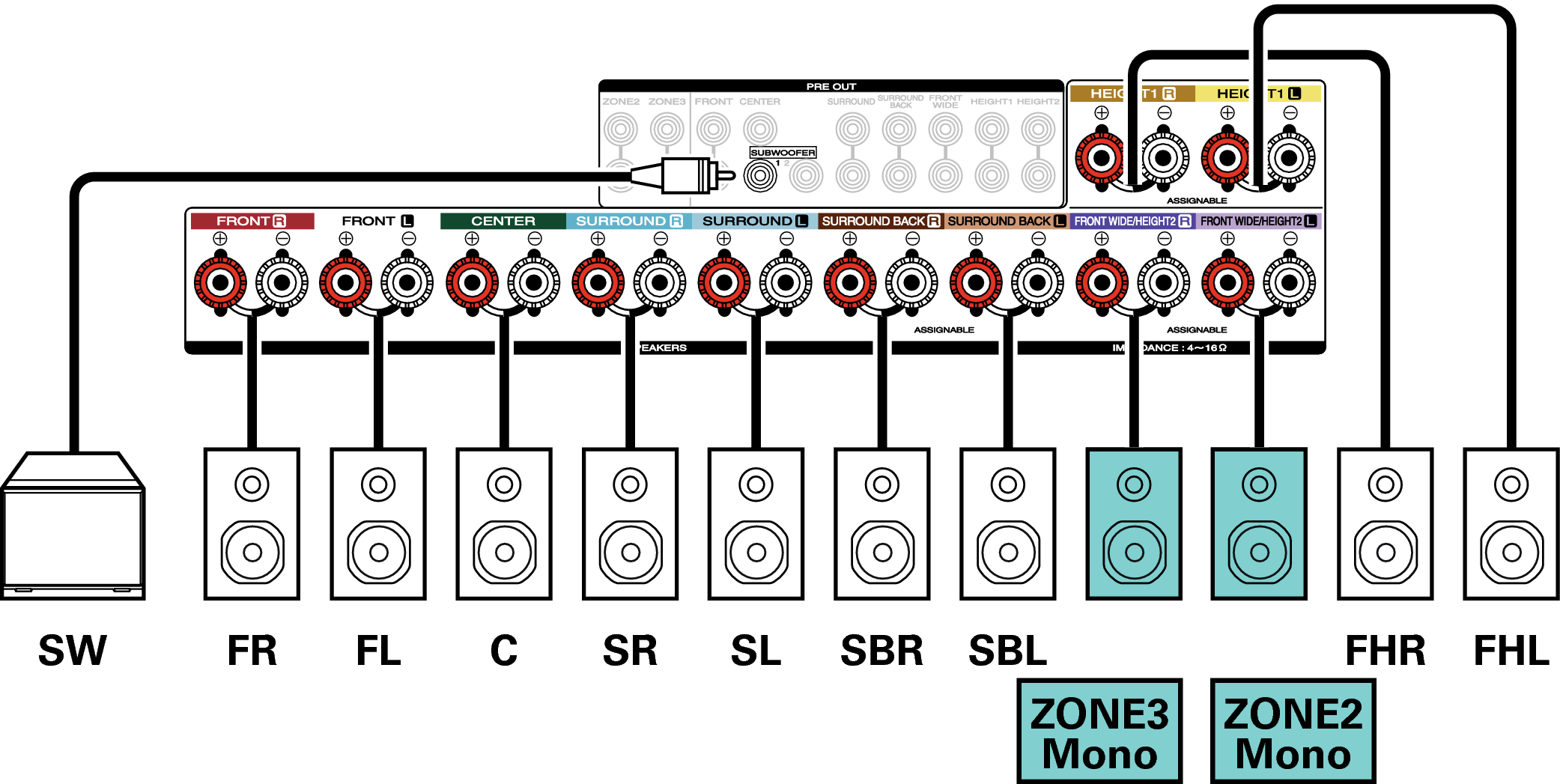

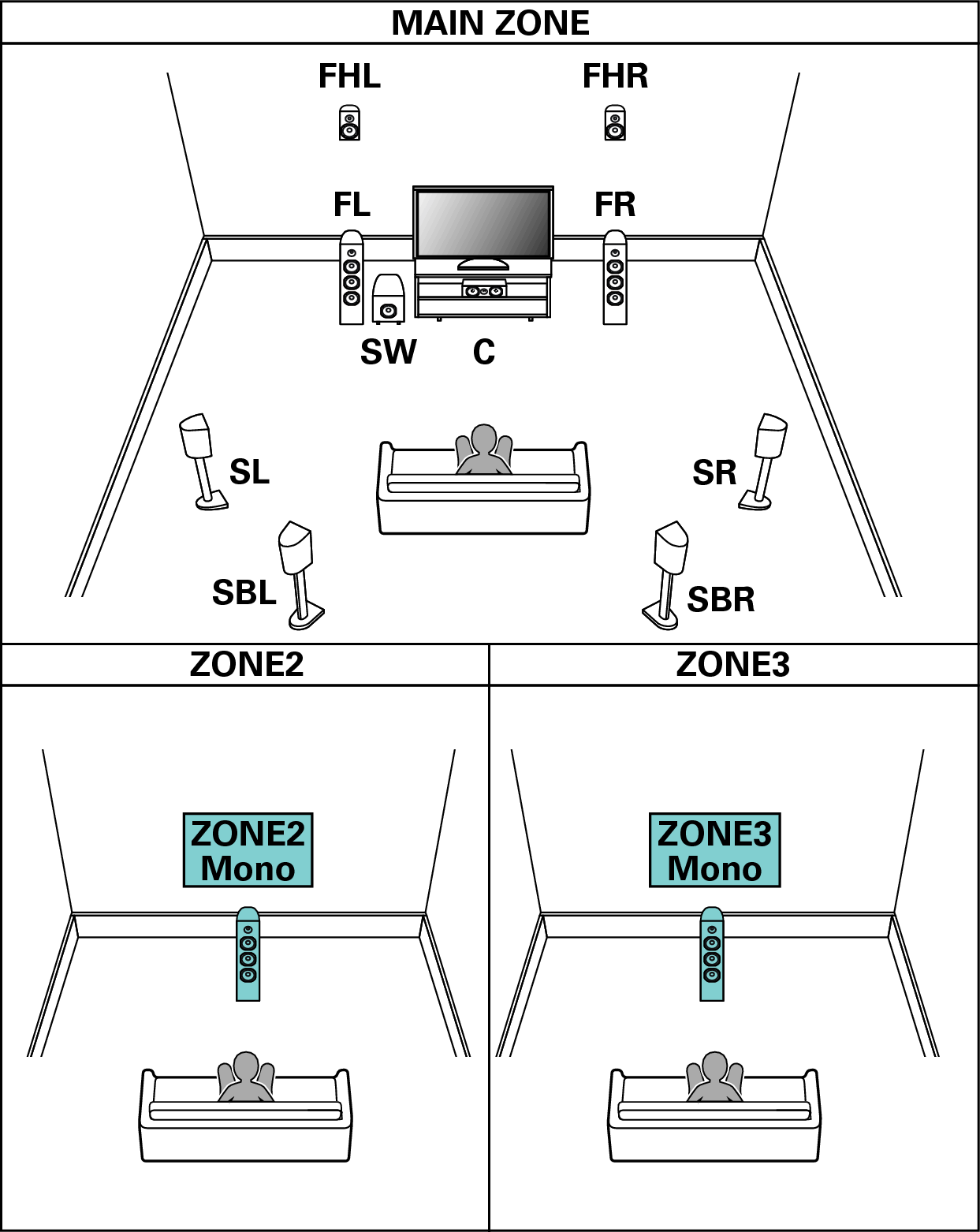

7.1-Kanal-Wiedergabe (MAIN ZONE) + 1-Kanal-Wiedergabe (ZONE2) + 1-Kanal-Wiedergabe (ZONE3)
Bei dieser Konfiguration erfolgt eine 7.1-Kanal-Wiedergabe in der MAIN ZONE und eine 1-Kanal-Wiedergabe (Mono) in ZONE2 und ZONE3.
Sie können Lautsprecher für maximal 9 Kanäle für die MAIN ZONE anschließen. Wenn Sie Lautsprecher für 8 oder mehr Kanäle anschließen, werden die Ausgabelautsprecher entsprechend dem Eingangssignal und dem Klangmodus automatisch umgeschaltet.
Dolby Atmos
Diese Lautsprecherkonfiguration ist für die Dolby Atmos-Wiedergabe optimiert.

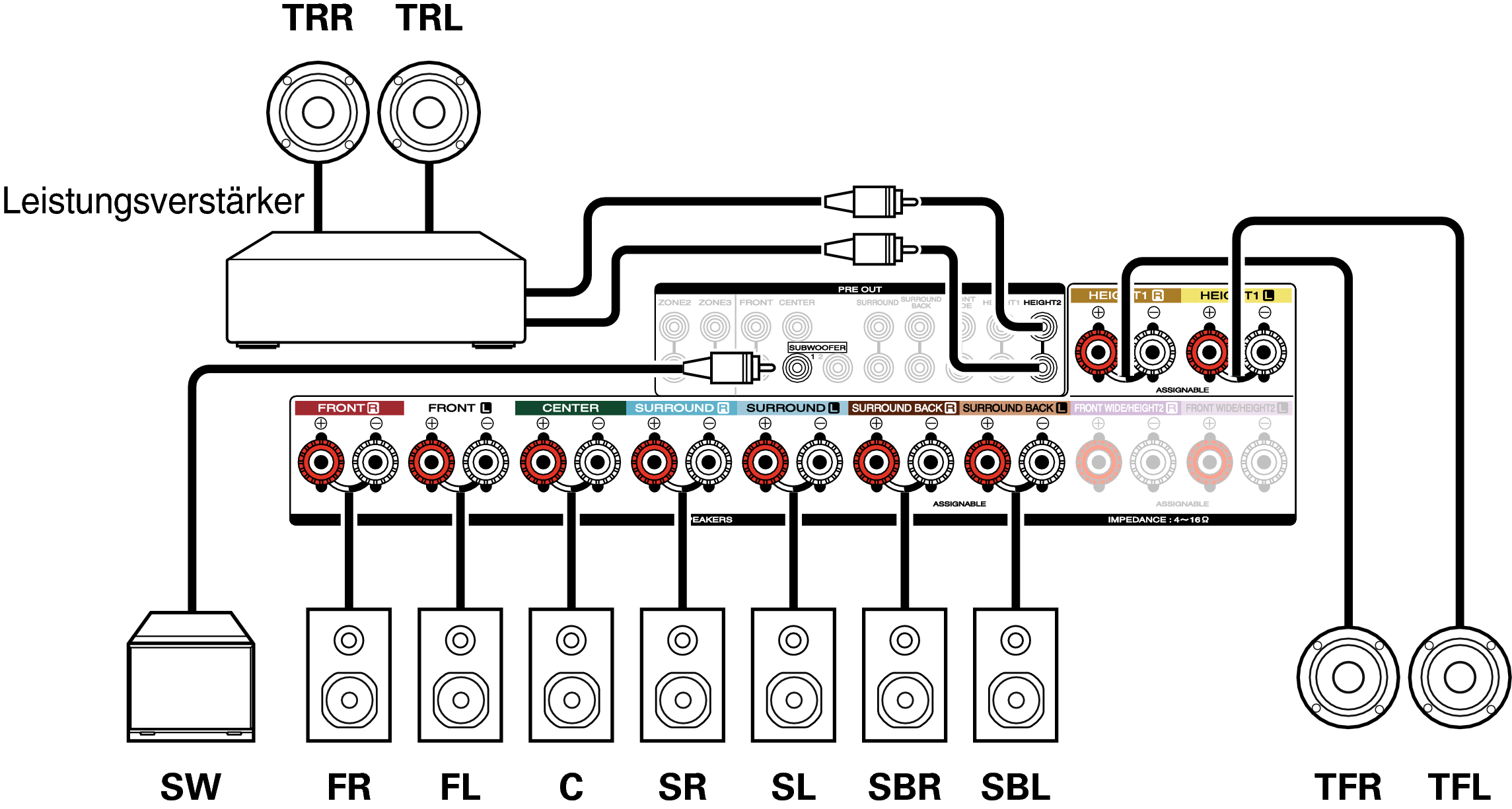

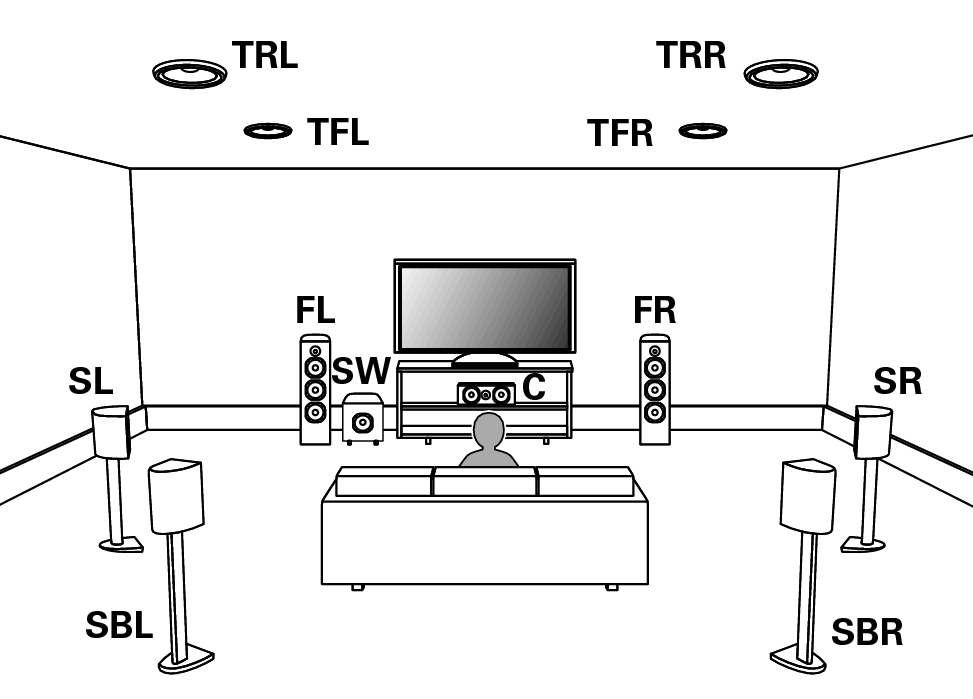

11.1-Kanal-System
Bei dieser Systemkonfiguration erfolgt die Wiedergabe über 11.1-Kanäle mit einem externen Leistungsverstärker.

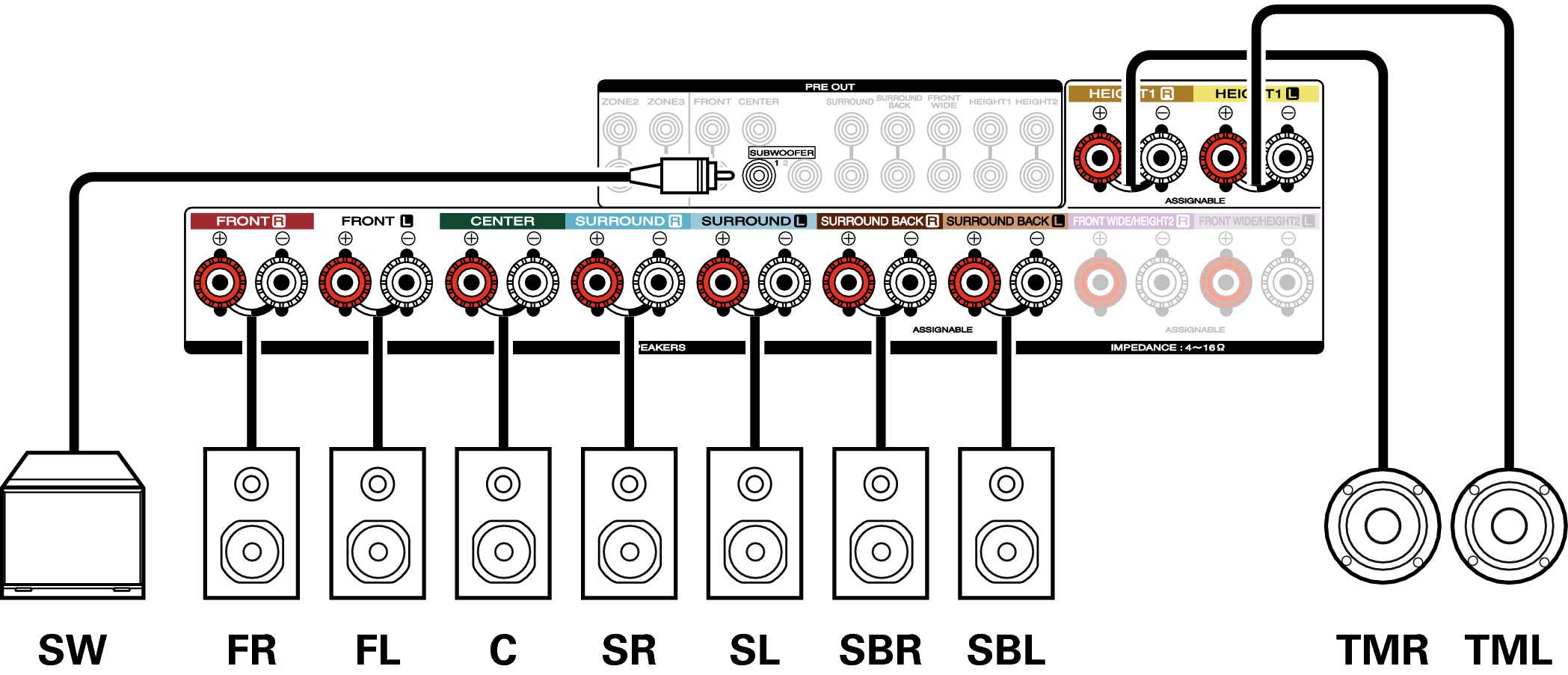

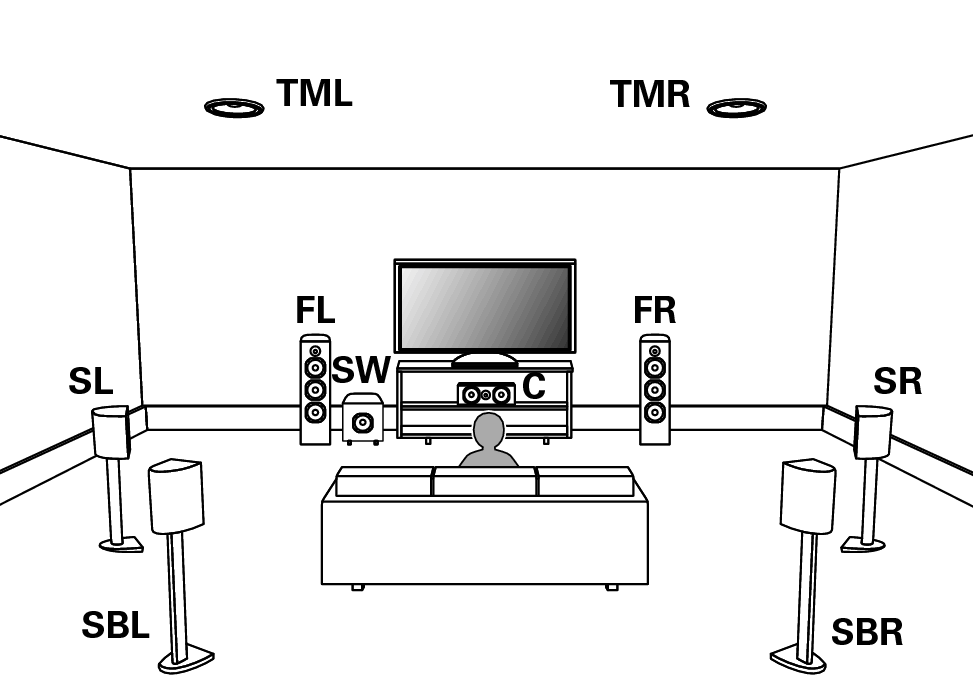

9.1-Kanal-System
Bei dieser Konfiguration wird nur dieses Gerät für die Dolby Atmos-Wiedergabe verwendet.
Upgrade (Auro-3D)

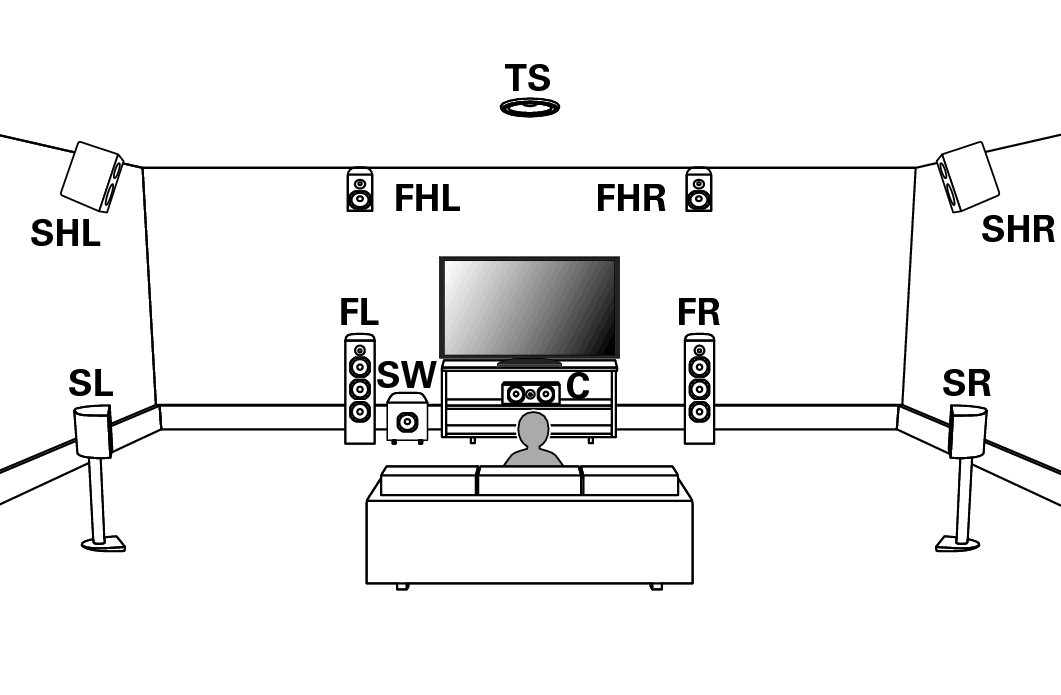

Auro-3D
Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

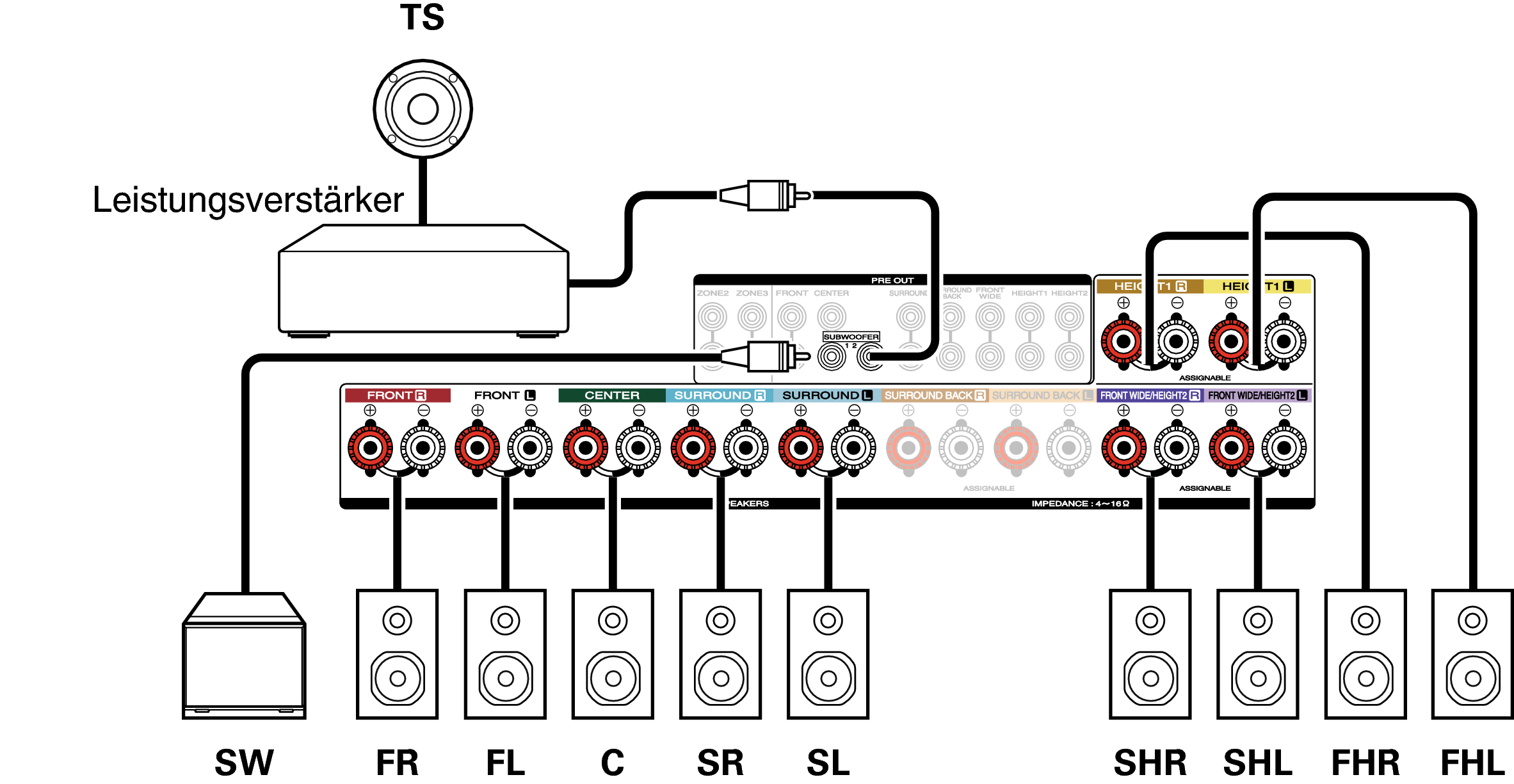

9.1/10.1-Kanal-System
Der Top-Surround-Lautsprecher ist bei Auro-3D optional. Schließen Sie einen externen Verstärker an den PRE OUT-Ausgang des Subwoofers 2 an, um eine 10.1-Kanal-Wiedergabe von Auro-3D zu ermöglichen.

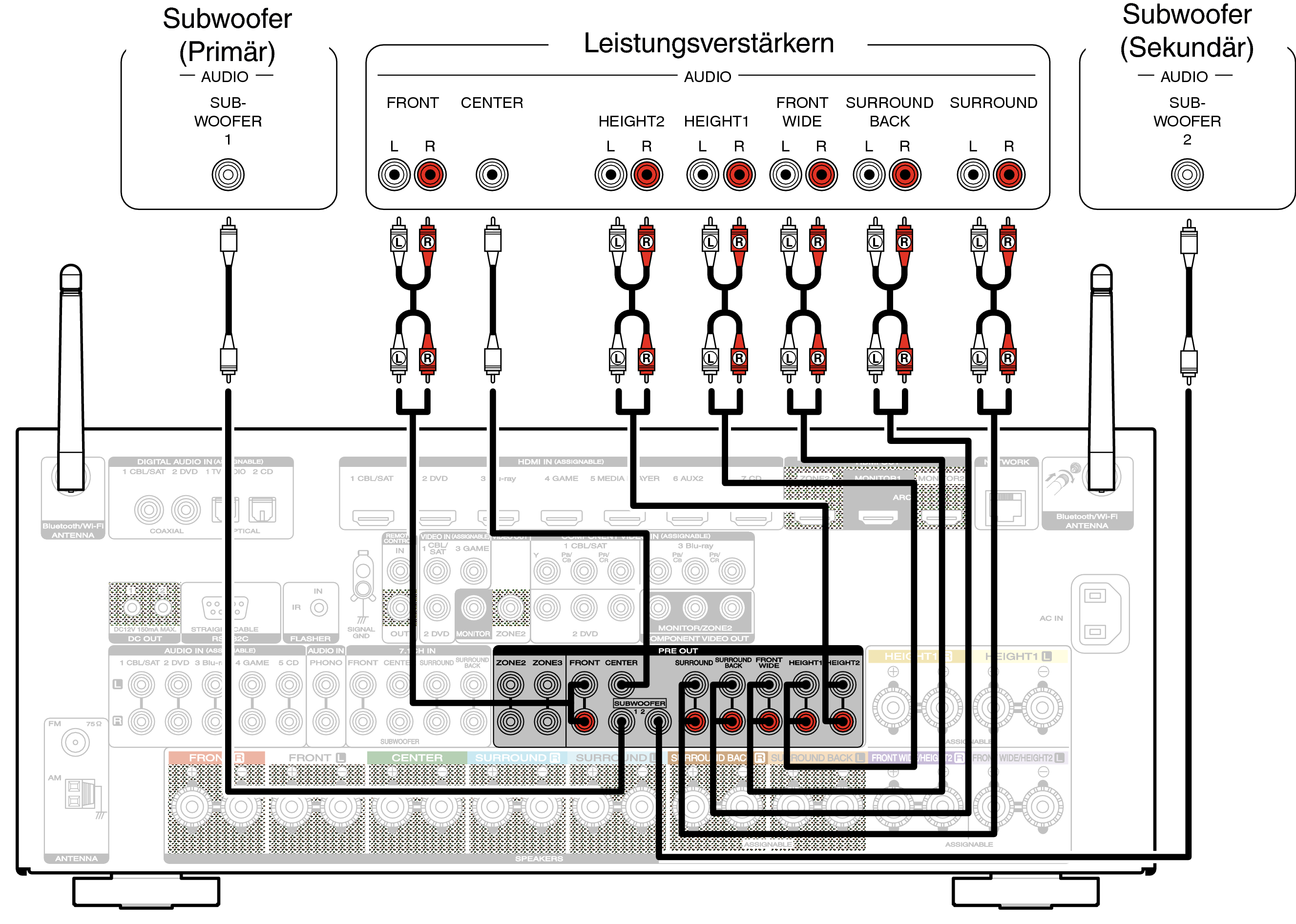

Anschließen eines externen Leistungsverstärkers
Sie können dieses Gerät als Vorverstärker verwenden, indem Sie einen externen Leistungsverstärker an die PRE OUT-Anschlüsse anschließen. Wenn Sie an jedem Kanal einen Leistungsverstärker hinzufügen, können Sie die Echtheit des Klangs noch weiter verbessern.
Wählen Sie den gewünschten Anschluss aus, und schließen Sie das Gerät an.
Wenn Sie nur einen Surround-Back-Lautsprecher verwenden, schließen Sie ihn an den linken Kanal (Anschluss L) an.
