Eingangszuordnung
Wenn Sie die Anschlüsse entsprechend den Beschriftungen der Audio-/Video-Anschlüsse dieses Geräts vornehmen, können Sie einfach auf eine der Auswahltasten für die Eingangsquelle drücken, um Audio oder Video von dem angeschlossenen Gerät wiederzugeben.
Ändern Sie die Zuordnung des HDMI-Eingangsanschlusses, des digitalen Audioeingangsanschlusses, des analogen Audioeingangsanschlusses, des Component Video-Eingangsanschlusses und des Videoeingangsanschlusses, wenn Sie eine andere Eingangsquelle anschließen als die aufgedruckten Audio-/Videoeingangsanschlüsse dieses Geräts.

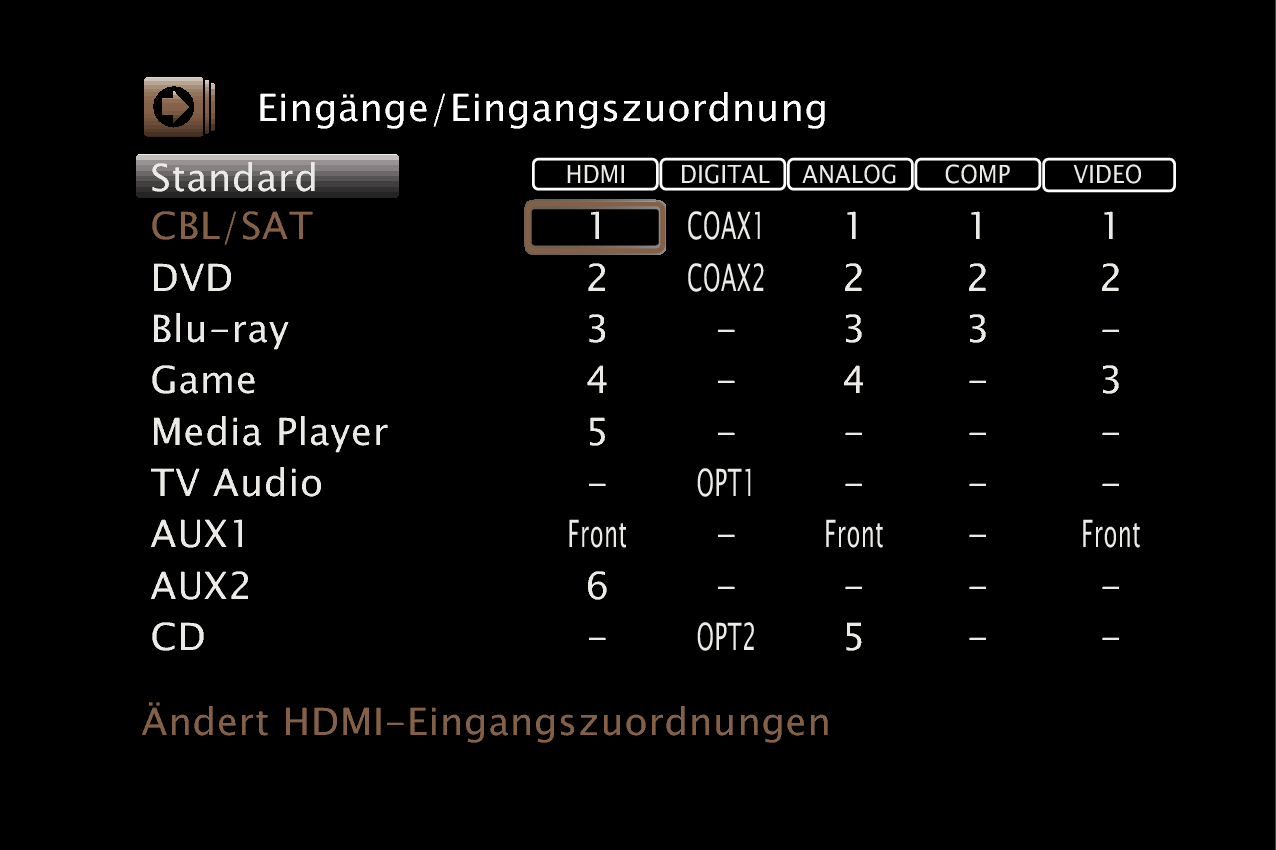

Standardmäßig sind die einzelnen Elemente folgendermaßen eingestellt.
|
Eingangsquelle |
Eingangsanschluss |
||||
|---|---|---|---|---|---|
|
HDMI |
DIGITAL |
ANALOG |
COMP |
VIDEO |
|
|
CBL/SAT |
1 |
COAX1 |
1 |
1 |
1 |
|
DVD |
2 |
COAX2 |
2 |
2 |
2 |
|
Blu-ray |
3 |
– |
3 |
3 |
– |
|
Game |
4 |
– |
4 |
– |
3 |
|
Media Player |
5 |
– |
– |
– |
– |
|
TV Audio |
– |
OPT1 |
– |
– |
– |
|
AUX1 |
Front |
– |
Front |
– |
Front |
|
AUX2 |
6 |
– |
– |
– |
– |
|
CD |
– |
OPT2 |
5 |
– |
– |
Zur Beachtung für Benutzer von Set-Top-Box/Satellit
Bei Verwendung eines digitalen Audioausgangs an einer Fernseher-/Satelliten-Box:
Zur Wiedergabe des zu “HDMI” zugewiesenen Videosignals zusammen mit dem zu “Eingangszuordnung” - “DIGITAL” zugewiesenen Audiosignals müssen Sie im Menü “Eingangsmodus” die Option “Digital” auswählen. Link
HDMI
Stellen Sie hier die Änderung der HDMI-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.
|
1 / 2 / 3 / 4 / 5 / 6 / |
Der ausgewählten Eingangsquelle wird ein HDMI-Eingangsanschluss zugewiesen. |
|
–: |
Der ausgewählten Eingangsquelle wird kein HDMI-Eingangsanschluss zugewiesen. |
Wenn “HDMI Steuerung” auf “Ein” eingestellt wird, kann der “HDMI”-Eingangsanschluss nicht dem “TV Audio” zugeordnet werden. Link
DIGITAL
Stellen Sie hier die Änderung der Digitalaudio-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.
|
COAX1 (Koaxial) / COAX2 / |
Der ausgewählten Eingangsquelle wird ein digitaler Audio-Eingangsanschluss zugewiesen. |
|
–: |
Der ausgewählten Eingangsquelle wird kein digitaler Audio-Eingangsanschluss zugewiesen. |
ANALOG
Stellen Sie hier die Änderung der Analogaudio-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.
|
1 / 2 / 3 / 4 / 5 / Front: |
Der ausgewählten Eingangsquelle wird ein analoger Audio-Eingangsanschluss zugewiesen. |
|
–: |
Der ausgewählten Eingangsquelle wird kein analoger Audio-Eingangsanschluss zugewiesen. |
COMP (Component Video)
Stellen Sie hier die Änderung der Komponentenvideo-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.
|
1 / 2 / 3: |
Weisen Sie der gewählten Eingangsquelle einen Komponentenvideo-Eingangsanschluss zu. |
|
–: |
Weisen Sie der gewählten Eingabequelle keinen Videokomponenten- Eingabeanschluss zu. |
VIDEO
Stellen Sie hier die Änderung der Composite-Video-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.
|
1 / 2 / 3 / Front: |
Der ausgewählten Eingangsquelle wird ein Videoeingangsanschluss zugewiesen. |
|
–: |
Der ausgewählten Eingangsquelle wird kein Videoeingangsanschluss zugewiesen. |
Standard
Die Einstellungen “Eingangszuordnung” werden auf die Standardeinstellungen zurückgesetzt.
