Lautsprecheranschluss
In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.
Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in typischen Szenarien.
HINWEIS
Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.
Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander berühren. (ÜberlastschutzLink)
Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einrichtungsassistent” (Seite 9 in der separaten “Kurzanleitung”) ausgeführt wird, folgen Sie den Anweisungen im “Einrichtungsassistent”, um die Anschlüsse herzustellen. (Die Lautsprecheranschlüsse werden während der Ausführung des “Einrichtungsassistent” nicht mit Strom versorgt.)
Verwenden Sie Lautsprecher mit einer Impedanz von 4 bis 16 Ω/Ohm.
HINWEIS
Nehmen Sie die folgenden Einstellungen vor, wenn Sie Lautsprecher mit einer Impedanz von 4 – 6 Ω/Ohm verwenden.
Halten Sie am Hauptgerät ZONE SELECT und STATUS mindestens
“Video Format < PAL>” wird auf dem Display angezeigt.
Drücken Sie zweimal auf
am Gerät.
am Gerät.“Sp.Imp. <8ohms>” wird auf dem Display angezeigt.
Verwenden Sie
oder
am Hauptgerät zur Auswahl der Impedanz.
oder am Hauptgerät zur Auswahl der Impedanz.|
6ohms: |
Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 6 Ω/Ohm liegt. |
|
4ohms: |
Wählen Sie diese Option aus, wenn die Impedanz aller angeschlossenen Lautsprecher 4 Ω/Ohm liegt. |
Drücken Sie am Hauptgerät auf ENTER, um die Einstellungen abzuschließen.
Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab, verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit einem Kabelschuh.
Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn, um ihn zu lösen.
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn der Isolierung in den Lautsprecheranschluss ein.
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um ihn festzuziehen.
Anschließen der Subwoofer

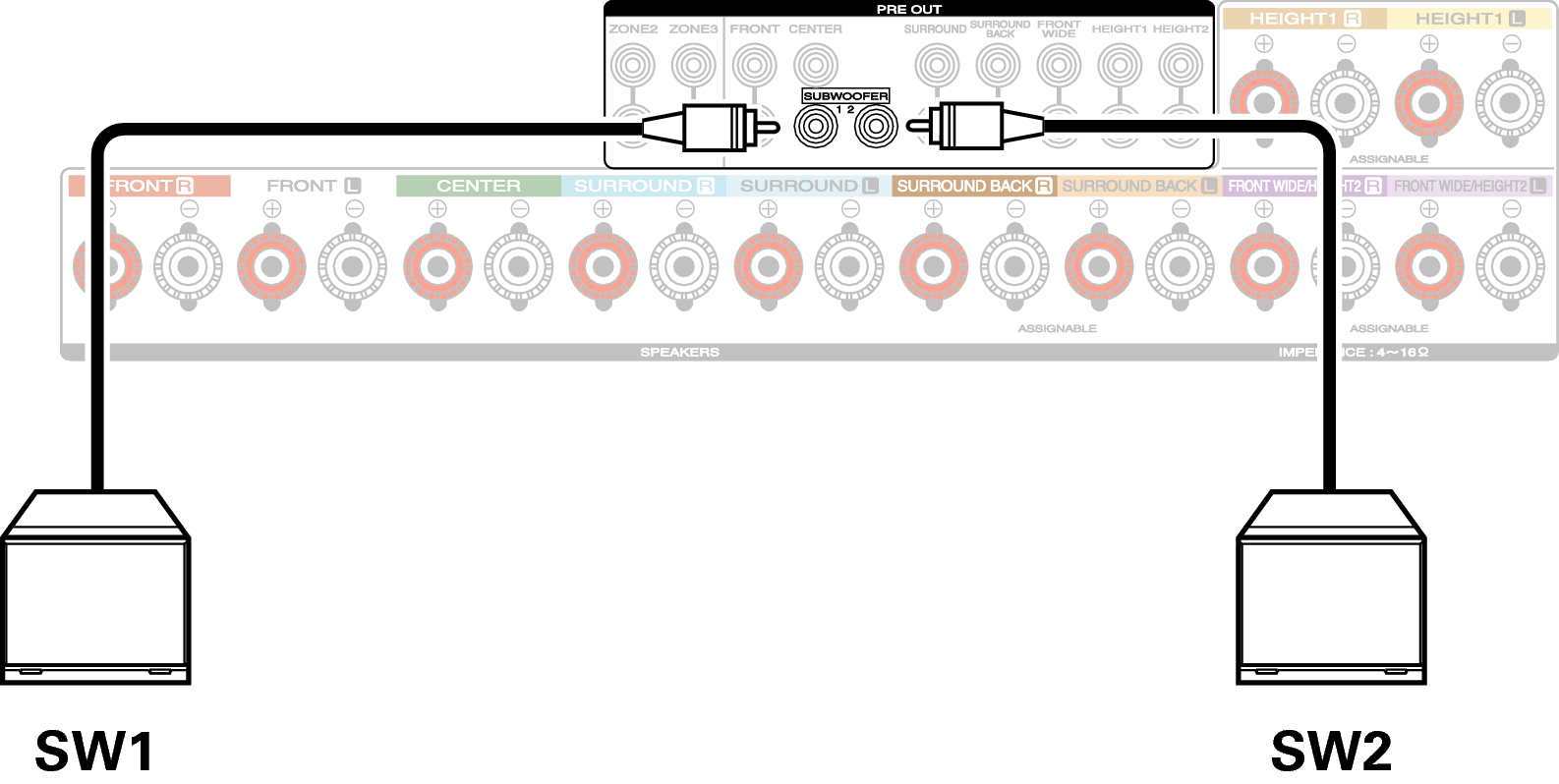

Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. An dieses Gerät können zwei Subwoofer angeschlossen werden.
Um zwei Subwoofer zu verwenden, stellen Sie “Subwoofer” auf “2 Lautsp.” (unter “Lautspr.-Konfig.”). Link
Pegel und Abstand können für Subwoofer 1 und Subwoofer 2 separat eingestellt werden.
Informationen zu den mitgelieferten Kabelkennzeichnungen (im Lieferumfang enthalten) für die Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
|
Lautsprecheranschlüsse |
Farbe |
|---|---|
|
FRONT L |
Weiß |
|
FRONT R |
Rot |
|
CENTER |
Grün |
|
SURROUND L |
Hellblau |
|
SURROUND R |
Blau |
|
SURROUND BACK L |
Beige |
|
SURROUND BACK R |
Braun |
|
FRONT WIDE L |
Helllila |
|
FRONT WIDE R |
Lila |
|
FRONT HEIGHT L |
Hellgelb |
|
FRONT HEIGHT R |
Gelb |
|
TOP FRONT L |
Hellgelb |
|
TOP FRONT R |
Gelb |
|
TOP MIDDLE L |
Helllila |
|
TOP MIDDLE R |
Lila |
|
TOP REAR L |
Helllila |
|
TOP REAR R |
Lila |
|
REAR HEIGHT L |
Helllila |
|
REAR HEIGHT R |
Lila |
|
FRONT DOLBY L |
Hellgelb |
|
FRONT DOLBY R |
Gelb |
|
SURROUND DOLBY L |
Helllila |
|
SURROUND DOLBY R |
Lila |
|
BACK DOLBY L |
Helllila |
|
BACK DOLBY R |
Lila |
|
SUBWOOFER |
Schwarz |

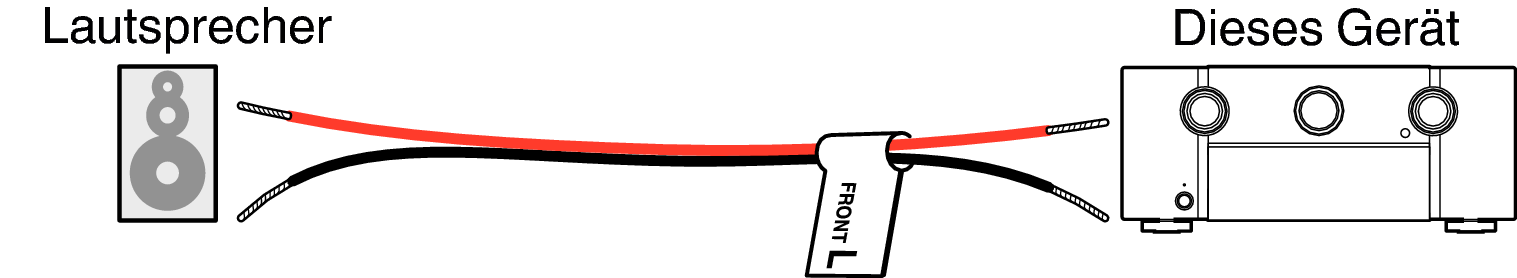

Befestigen Sie die Lautsprecherkabel-Kennzeichnungen für jeden Kanal an dem entsprechenden Lautsprecherkabel, wie in der Abbildung dargestellt.
Bringen Sie die Kennzeichnung gemäß der Tabelle an den Lautsprecherkabeln an.
Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der Lautsprecheranschlüsse denen der Lautsprecherkabel-Kennzeichnungen entspricht.
So befestigen Sie die Lautsprecherkabel-Kennzeichnung
