Конфигурация динамика и настройки “Назнач. усил.”
Данное устройство имеет встроенный 7-канальный усилитель мощности. Кроме основной 5.1-канальной системы, можно сконфигурировать множество систем динамиков путем изменения настроек “Назнач. усил.” для совмещения с приложением, таким как 7.1-канальной системы, соединения bi-amp и 2-канальные системы для многозонального воспроизведения. ссылка
Выполните настройки “Назнач. усил.” для совмещения количества комнат и конфигурации динамика для установки. ссылка
|
Динамик и зона воспроизведения |
Настройка рабочего режима (“Назнач. усил.”) |
Стр. соединения |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-канальный |
2-канальный (Pre-out) |
Можно установить во всех режимах “Назнач. усил.”. |
|
|
7.1-канальная система (Объемный задний) |
2-канальный (Pre-out) |
Тыловые (По умолчанию) |
|
|
7.1-канальная система (фронтальный верхний) |
2-канальный (Pre-out) |
Фр. Верхние |
|
|
7.1-канальная система (фронтальный потолочный) |
2-канальный (Pre-out) |
Фр. Потолоч |
|
|
7.1-канальная система (центральный потолочный) |
2-канальный (Pre-out) |
Потолоч Средн |
|
|
7.1-канальная система (фронтальный динамик Dolby Atmos Enabled) |
2-канальный (Pre-out) |
Фронт Dolby |
|
|
7.1-канальная система (динамик объемного звучания Dolby Atmos Enabled) |
2-канальный (Pre-out) |
Бок Dolby |
|
|
5.1-канальная система (соединение bi-amp для переднего динамика) |
2-канальный (Pre-out) |
Би-ампинг |
|
|
5.1-канальная система + вторая пара фронтальных динамиков |
2-канальный (Pre-out) |
Фронт B |
|
|
5.1-канальный |
2-канальный |
Зона2 |
|
Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков. См. “Взаимосвязь режимов звука с канальным выводом” ссылка относительно поддерживаемых режимов звука.

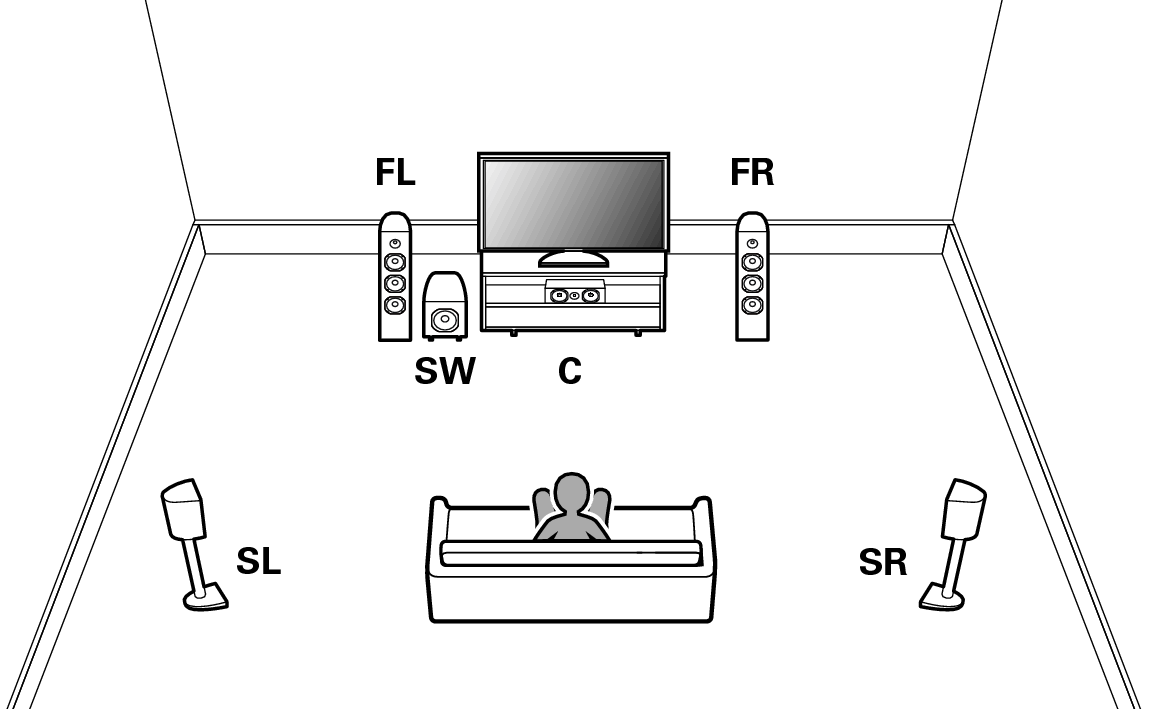

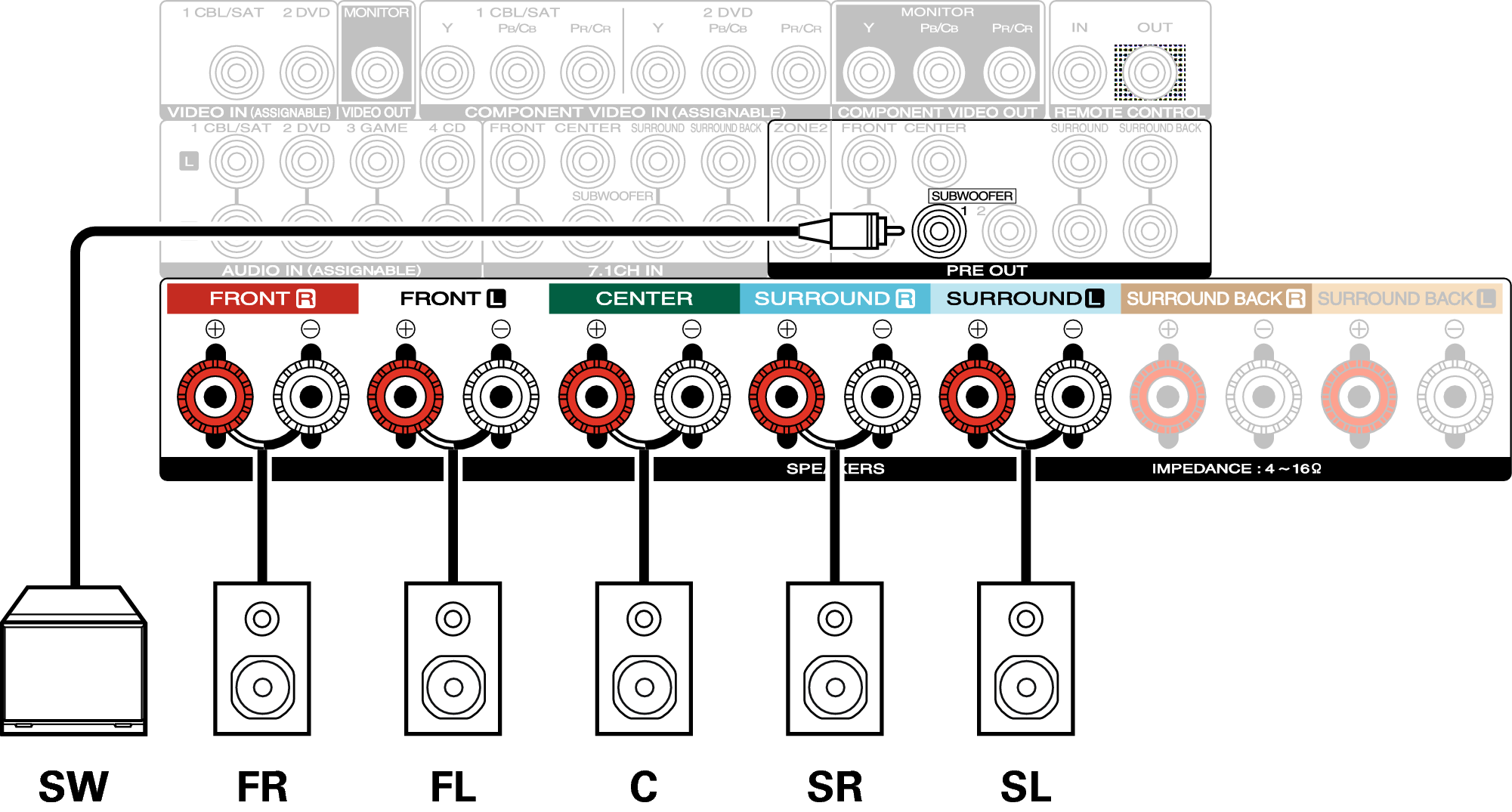

5.1-канальное воспроизведение
Служит в качестве основной 5.1-канальной объемной системы.
7.1-канальное воспроизведение
Система для 7.1-канального объемного воспроизведения.

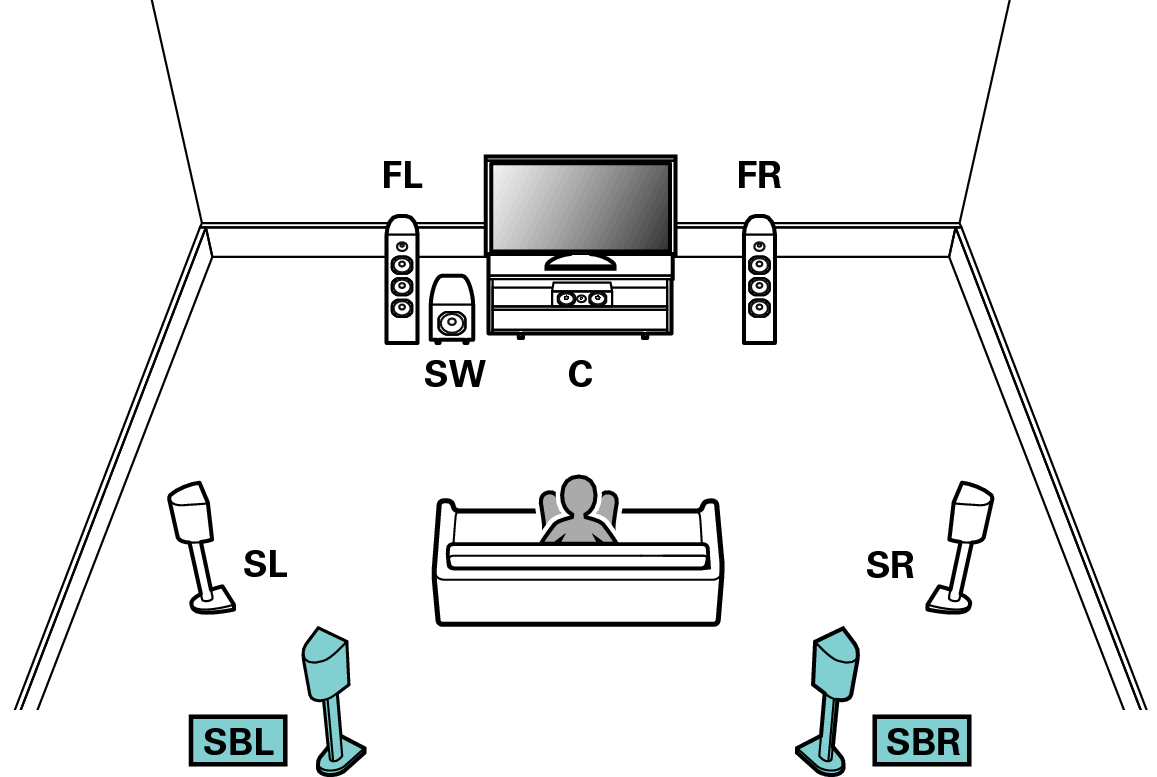

Пример соединений при использовании тыловых динамиков объемного звучания
Данная система объемного звука 7.1-канальная такая же, как и основная 5.1-канальная система, но с задними объемными динамиками.
Установите для параметра меню “Режим назначения” значение “Тыловые”. ссылка
Если используется только один тыловой динамик объемного звучания, подключите его к клемме SURROUND BACK L.

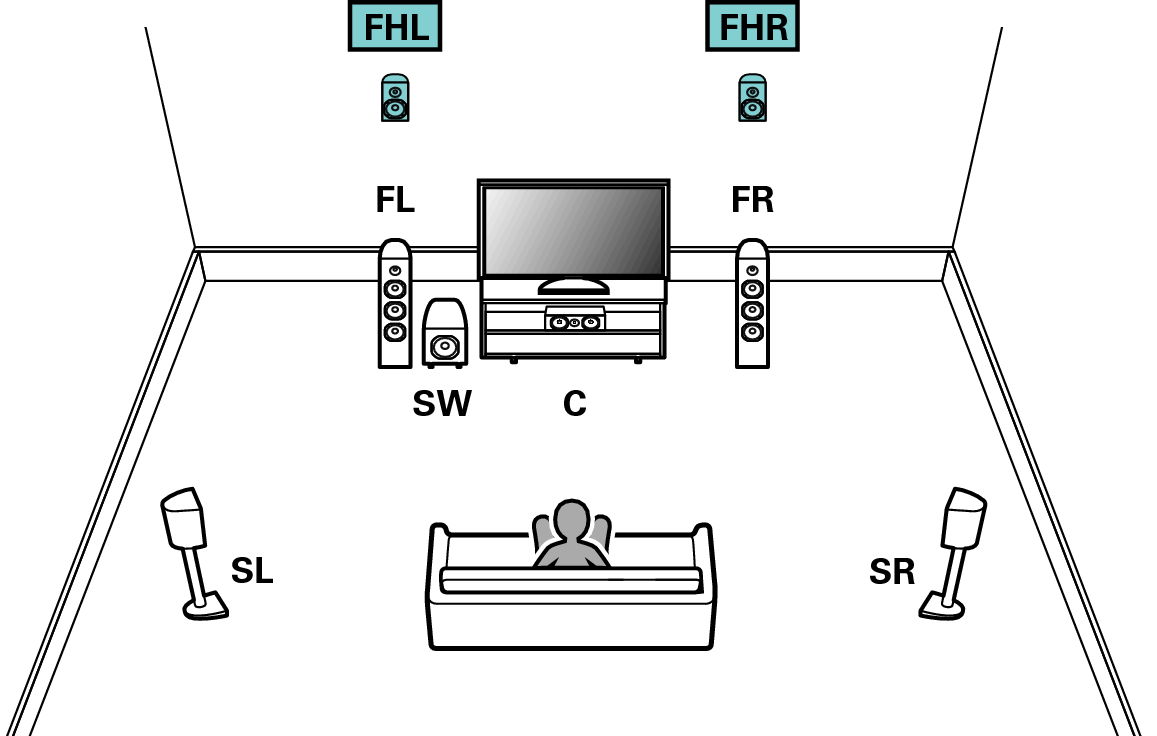

Пример соединений при использовании фронтальных высокочастотных динамиков
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными верхними динамиками.
Установите для параметра меню “Режим назначения” значение “Фр. Верхние”. ссылка

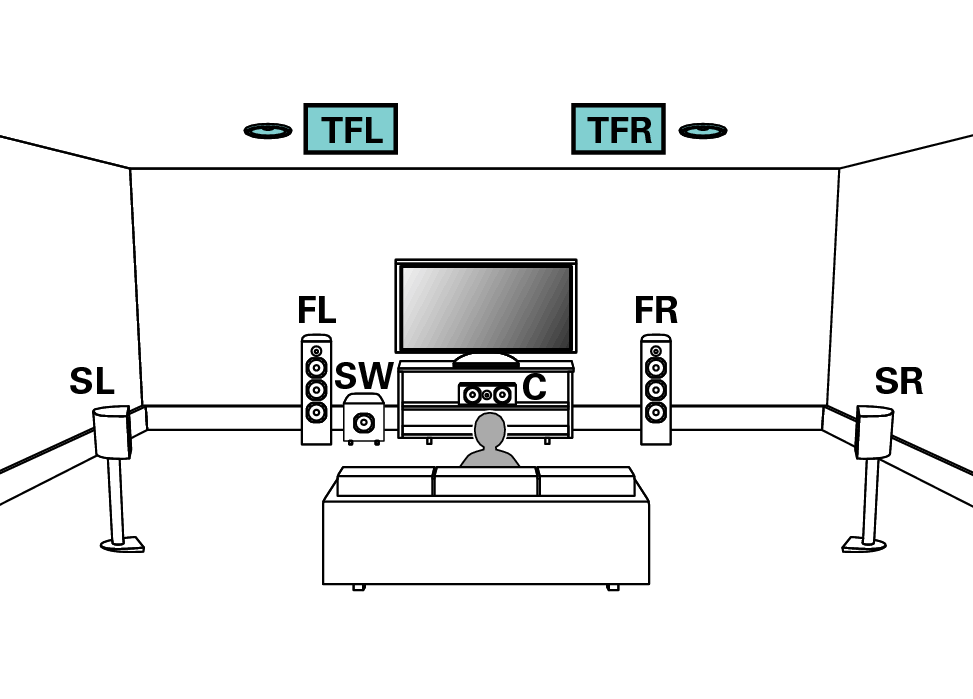

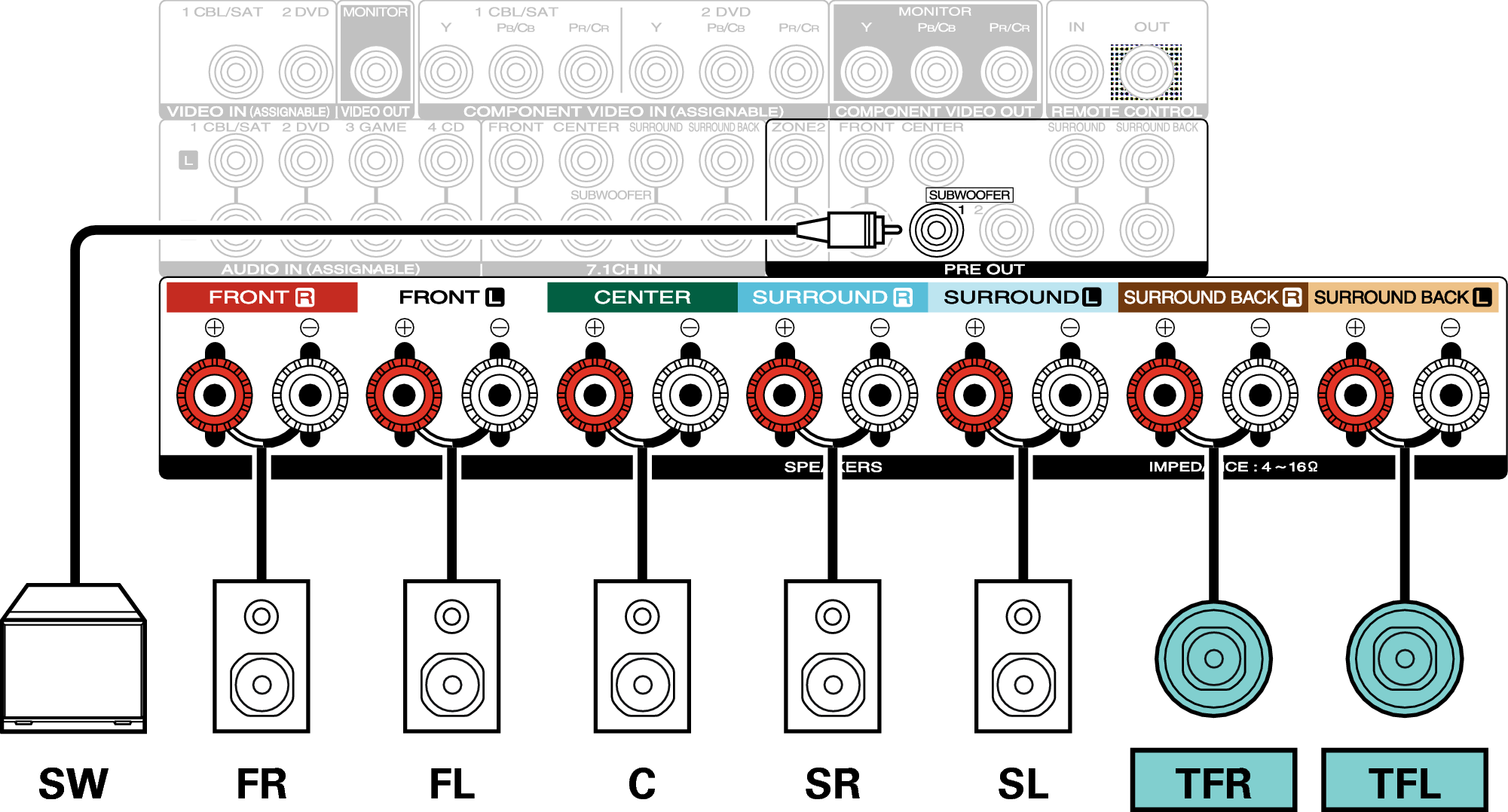

Пример соединений при использовании потолочных фронтальных динамиков
Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с потолочными фронтальными динамиками.
Установите для параметра меню “Режим назначения” значение “Фр. Потолоч”. ссылка

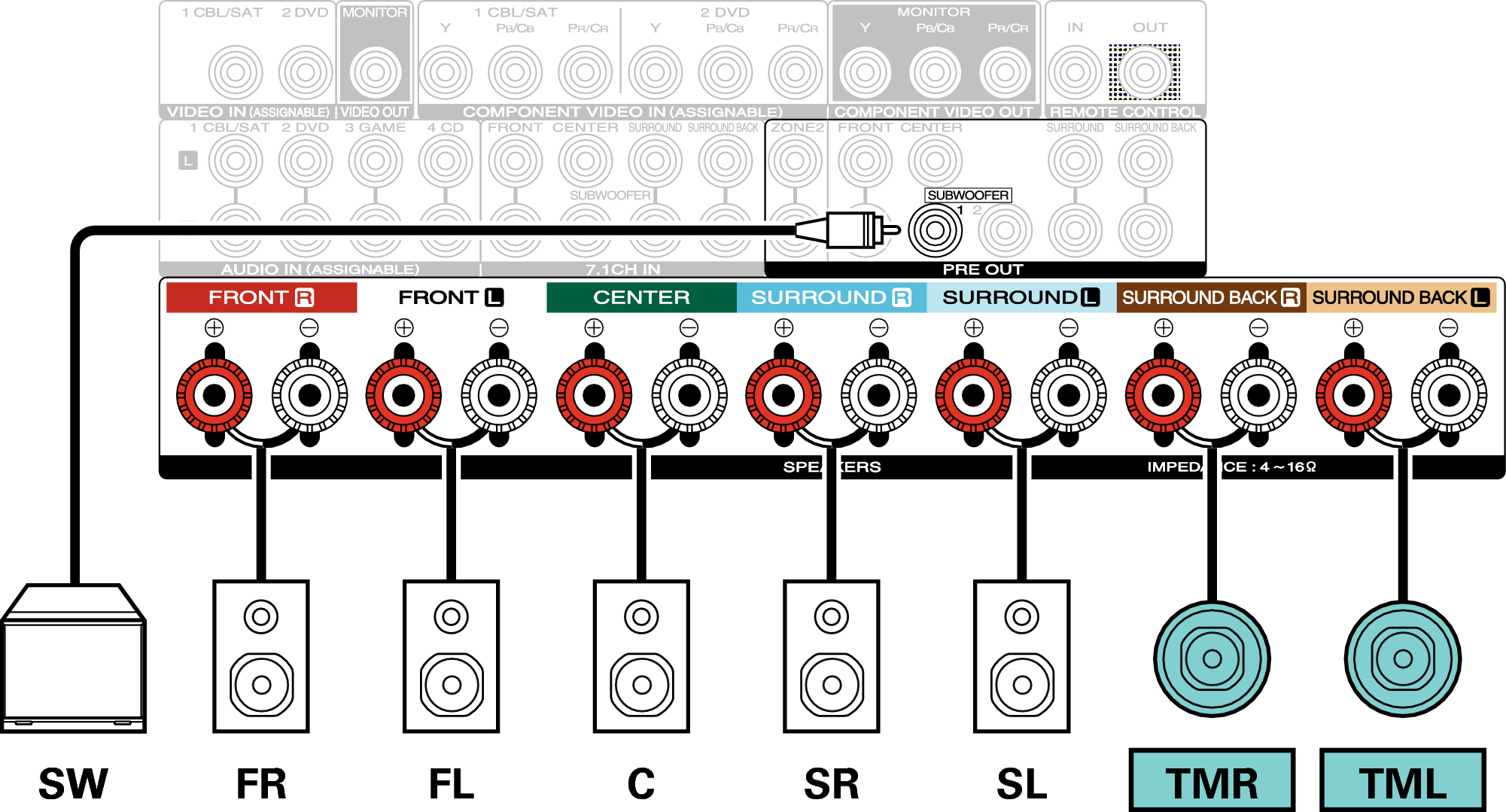

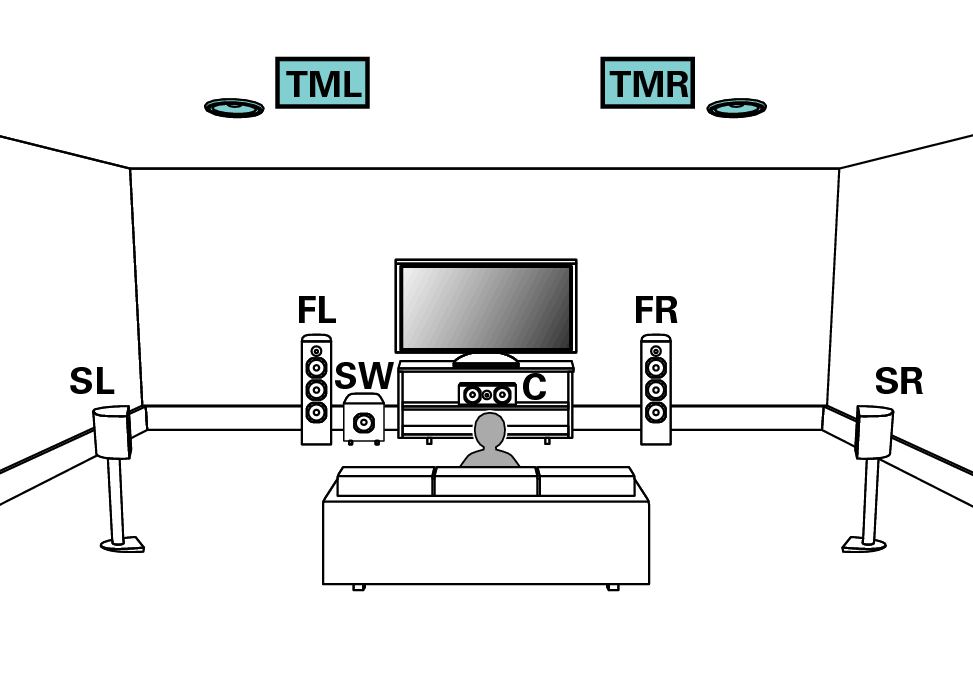

Пример соединений при использовании потолочных центральных динамиков
Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с центральными потолочными динамиками.
Установите для параметра меню “Режим назначения” значение “Потолоч Средн”. ссылка

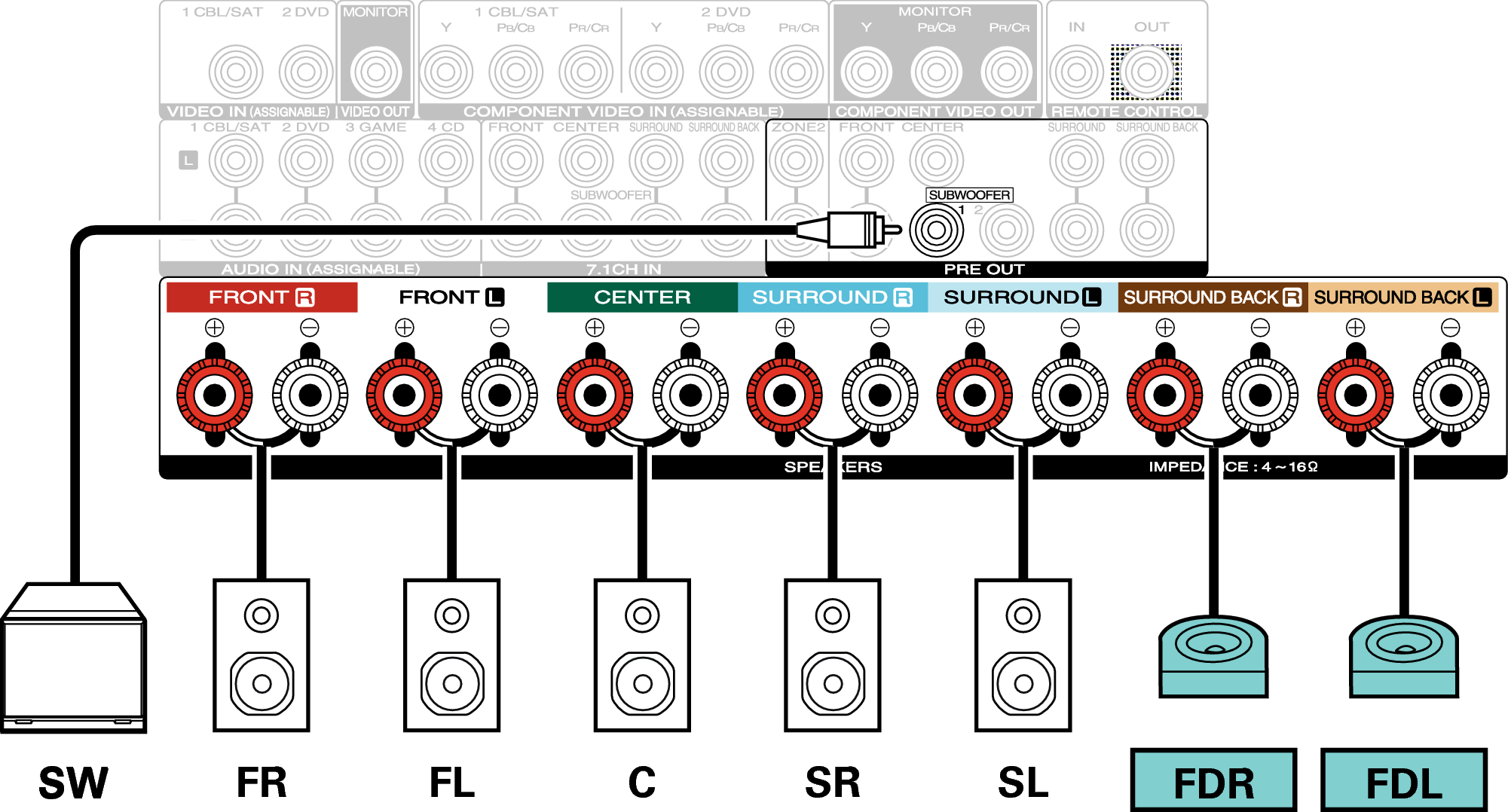

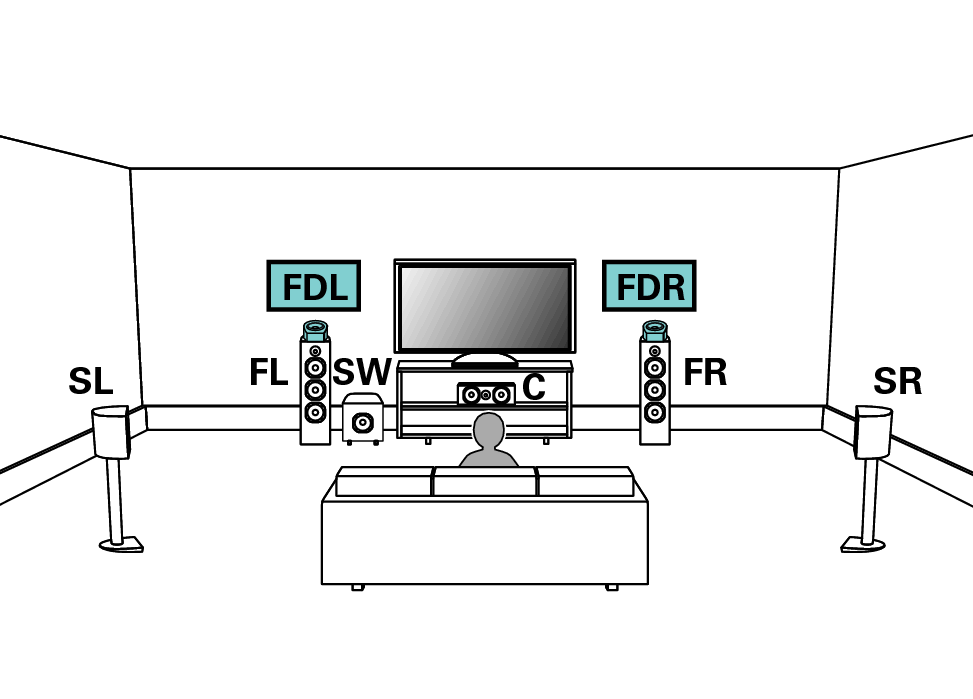

Пример соединений при использовании фронтальных динамиков Dolby Atmos Enabled
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными динамиками Dolby Atmos Enabled.
Установите для параметра меню “Режим назначения” значение “Фронт Dolby”. ссылка

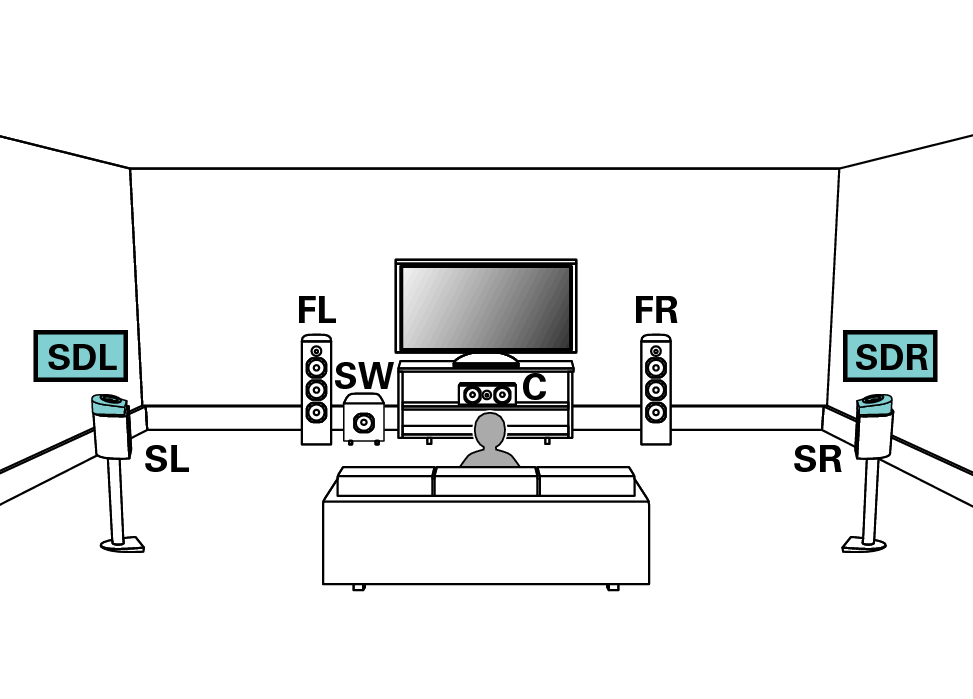

Пример соединений при использовании динамиков объемного звучания Dolby Atmos Enabled
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с динамиками объемного звучания Dolby Atmos Enabled.
Установите для параметра меню “Режим назначения” значение “Бок Dolby”. ссылка

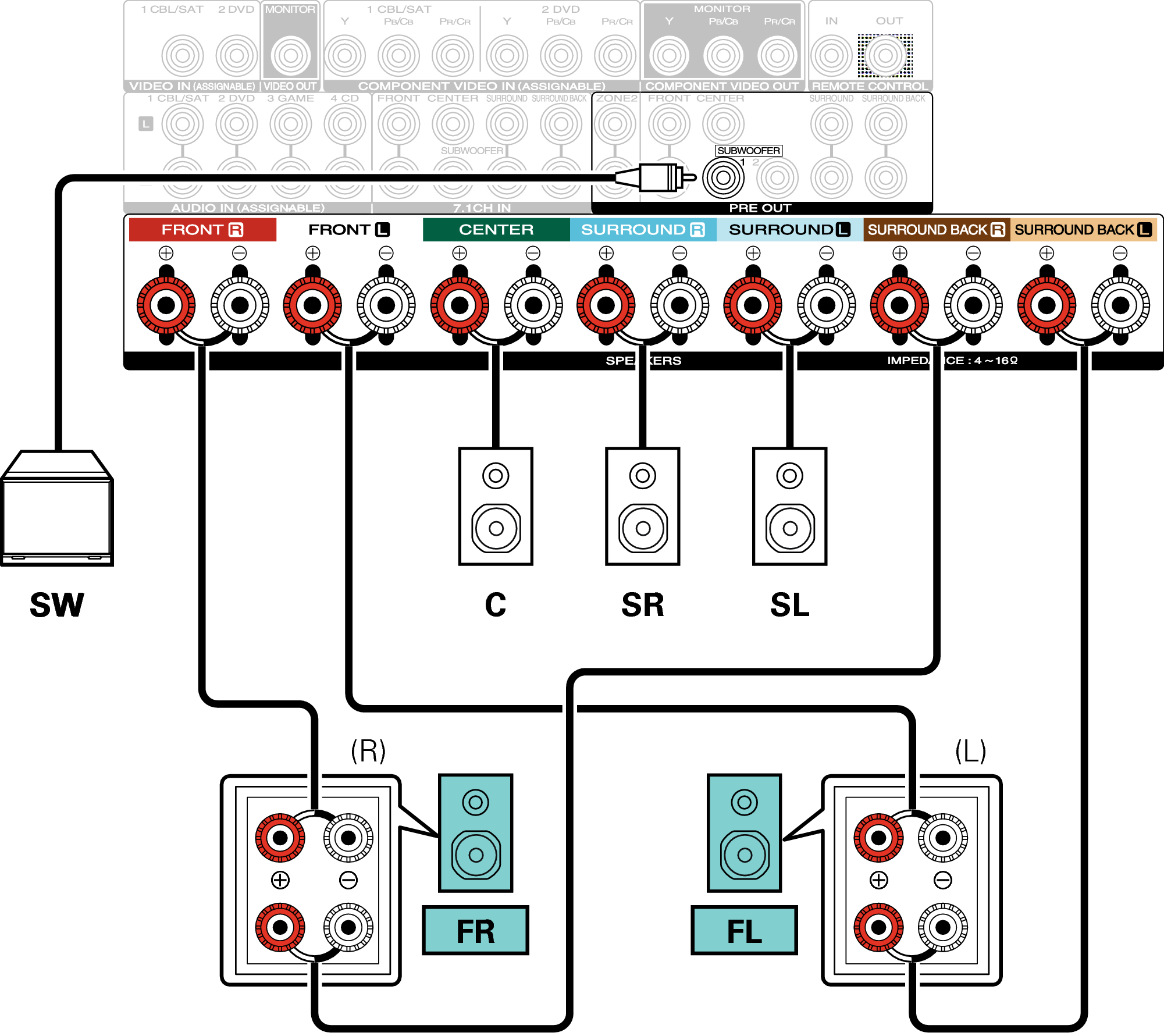

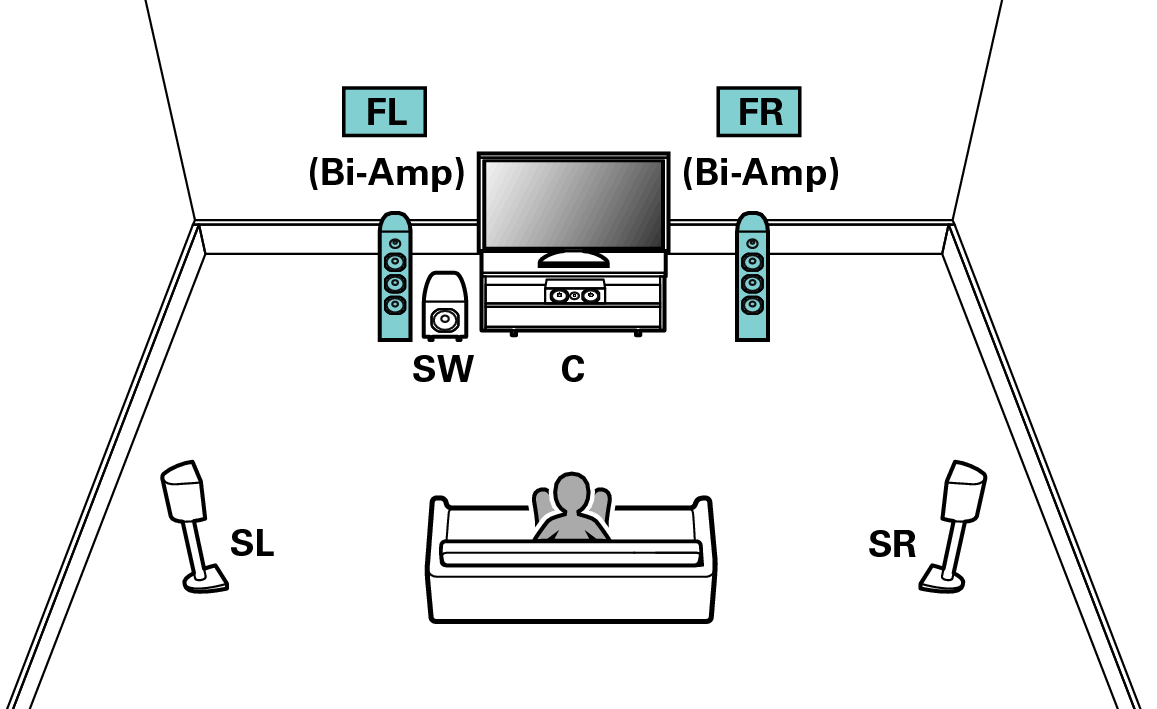

5.1-канальное воспроизведение (соединение двух усилителей для фронтальных динамиков)
Данная система воспроизводит 5.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков. Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который поддерживает двухполосное усиление. Данное подключение делает возможной противо-ЭДС (возврат питания без вывода) из НЧ-динамика в ВЧ-динамик без влияния на качество звука, производя более высокое качество звука.
Установите для параметра меню “Режим назначения” значение “Би-ампинг”. ссылка
ПРИМЕЧАНИЕ
Выполняя двухполосное подключение, убедитесь, что извлекли замыкающую пластину или провод, расположенный между ВЧ и НЧ разъемами громкоговорителя.

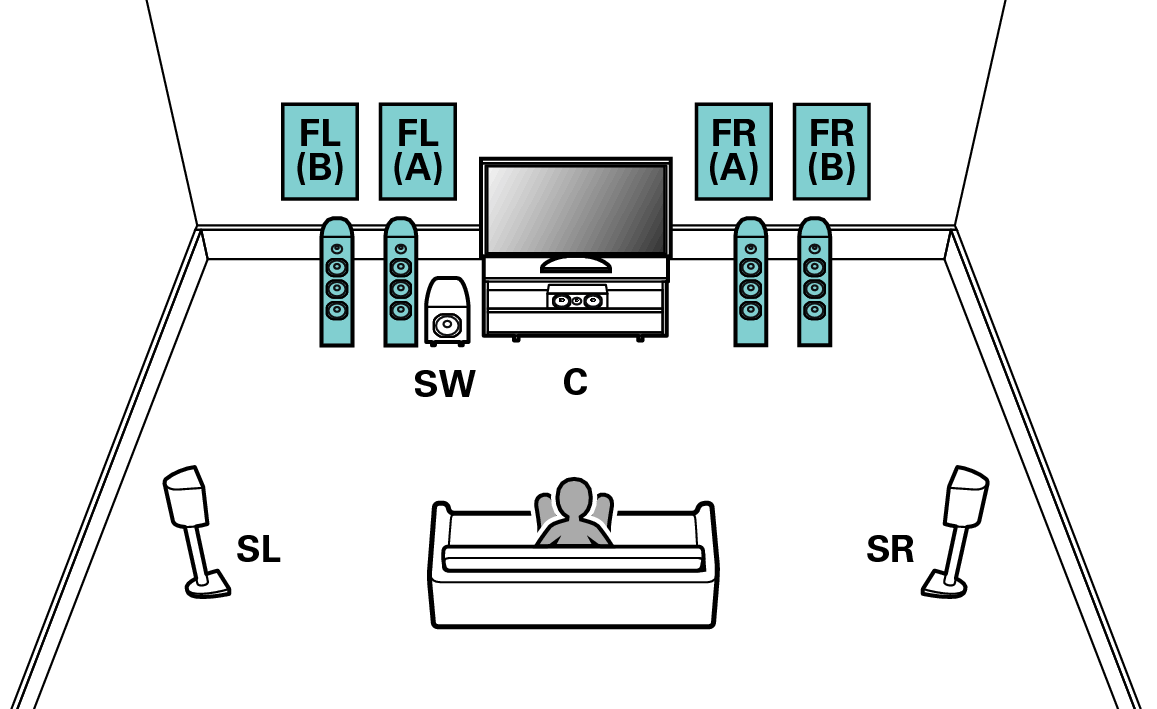

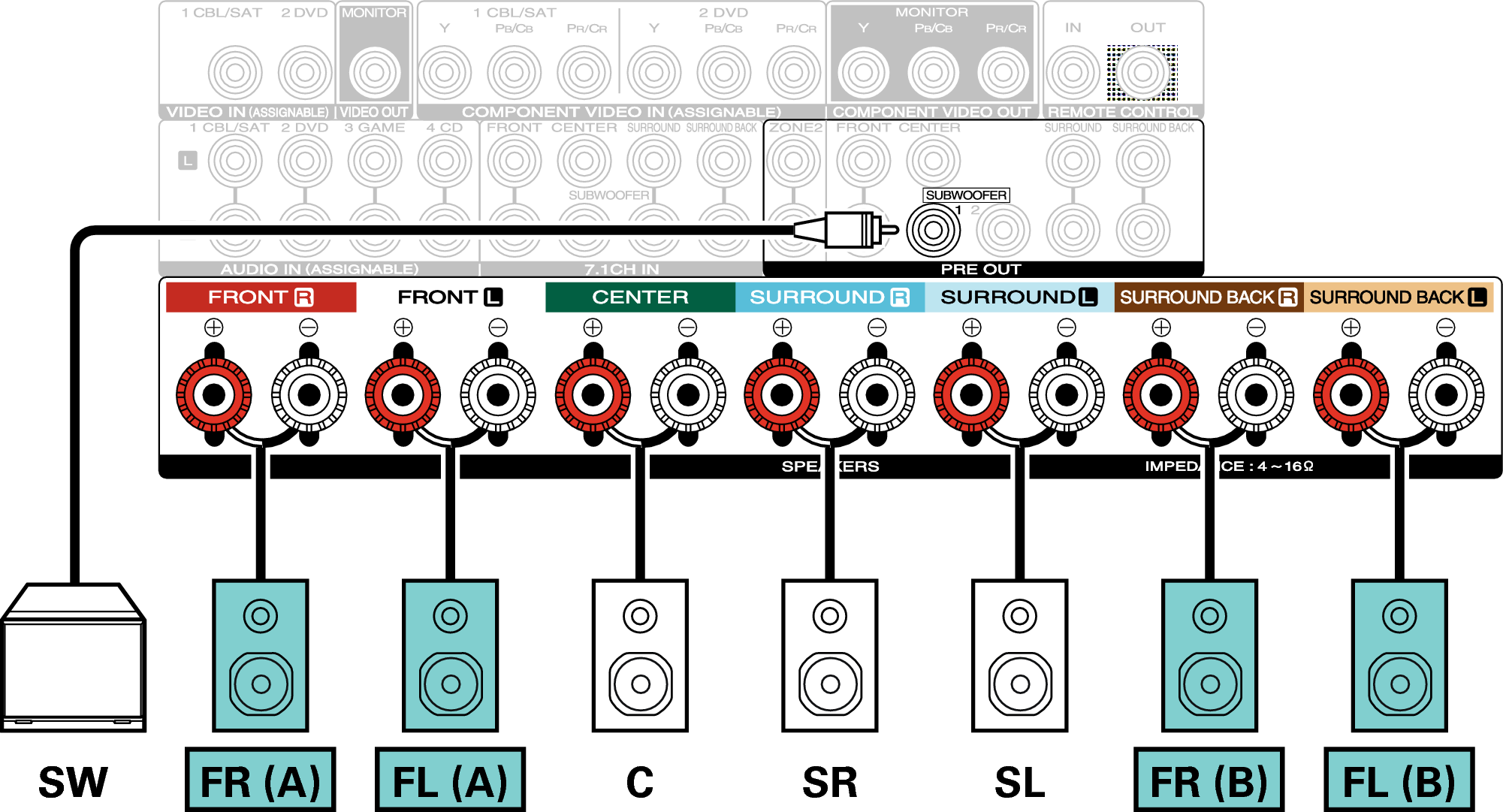

5.1-канальное воспроизведение + вторая пара фронтальных динамиков
Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.
Установите для параметра меню “Режим назначения” значение “Фронт B”. ссылка

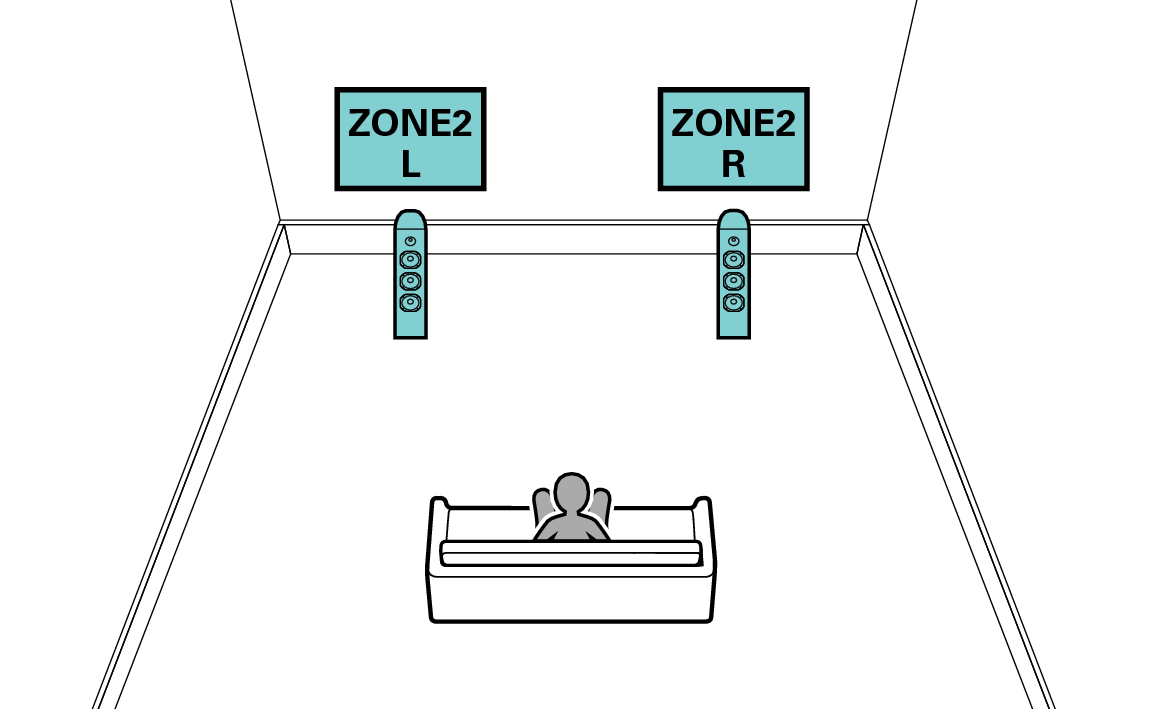

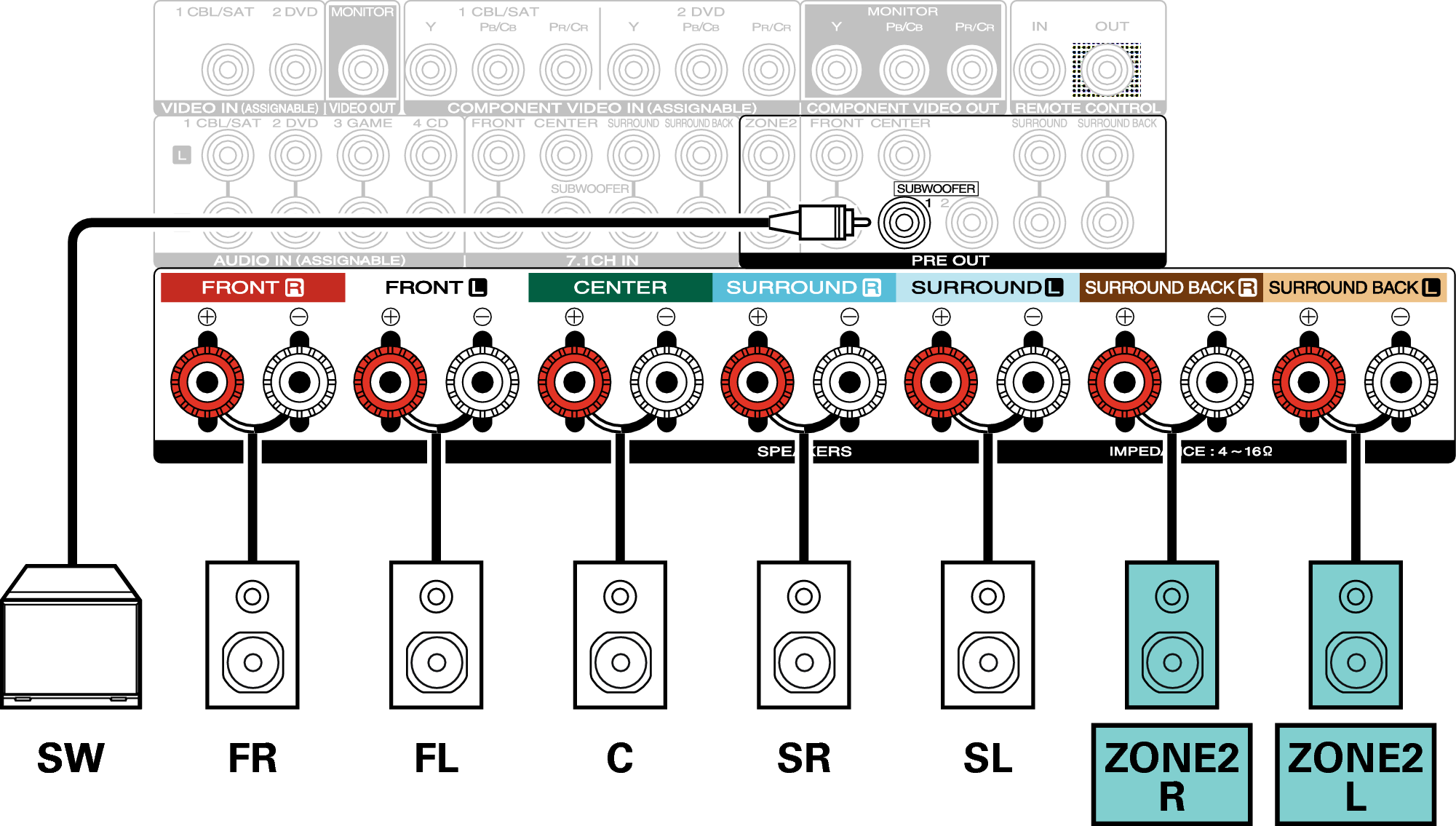

5.1-канальное воспроизведение (MAIN ZONE) + 2-канальное воспроизведение (ZONE2)
Данный способ подключения состоит из 5.1-канальной акустической системы в MAIN ZONE и 2-канальной системы в ZONE2.
|
MAIN ZONE |
 |
|
ZONE2 |
 |
Установите для параметра меню “Режим назначения” значение “Зона2”. ссылка

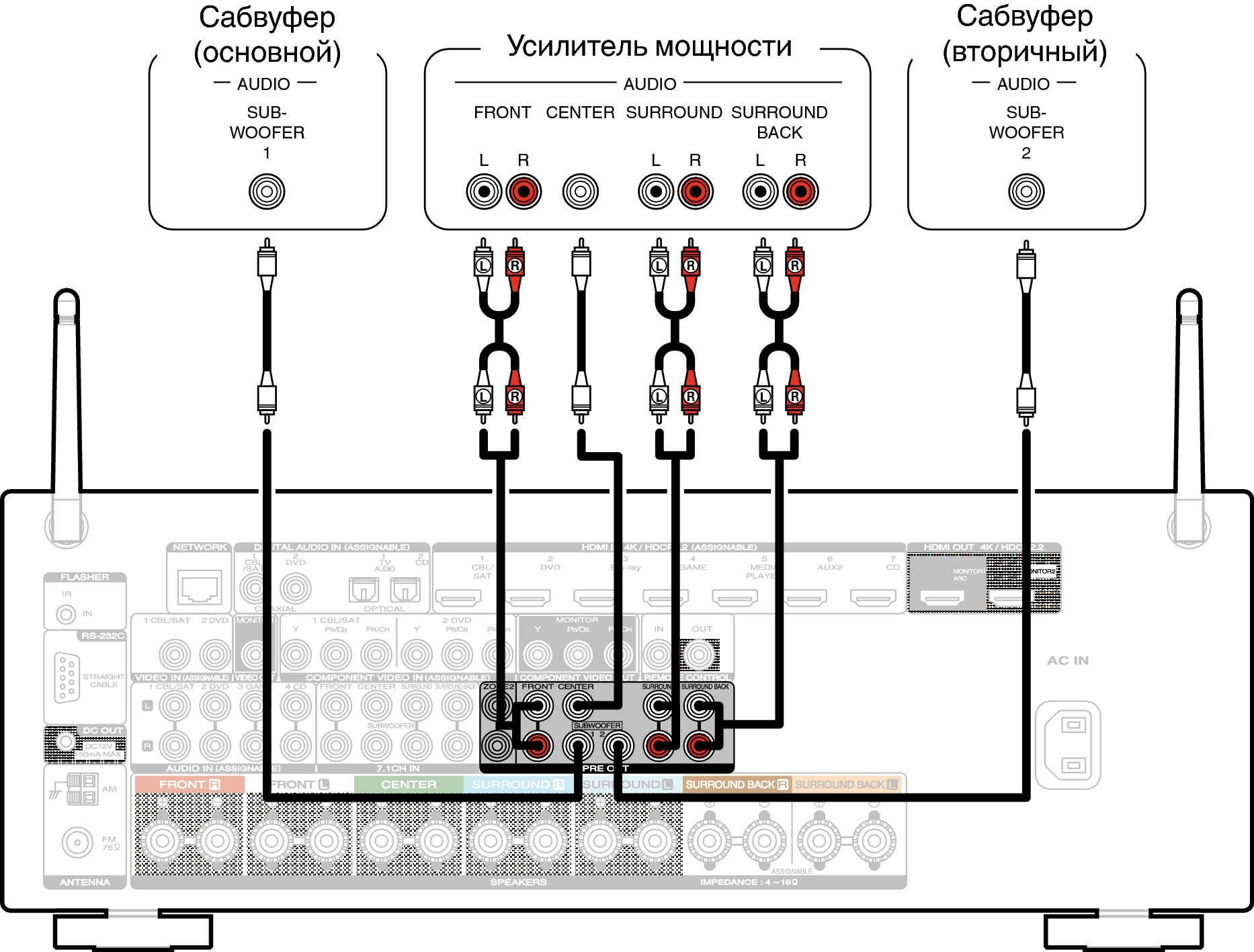

Подключение внешнего усилителя мощности
Вы можете использовать данное устройство в качестве предусилителя, подключив внешний усилитель мощности к разъемам PRE OUT. Посредством добавления усилителя на каждый канал, реальность звука можно улучшить.
Выберите разъем для подключения и подсоедините устройство.
Если используется только один тыловой динамик объемного звучания, подключите его к клемме левого канала (L).
