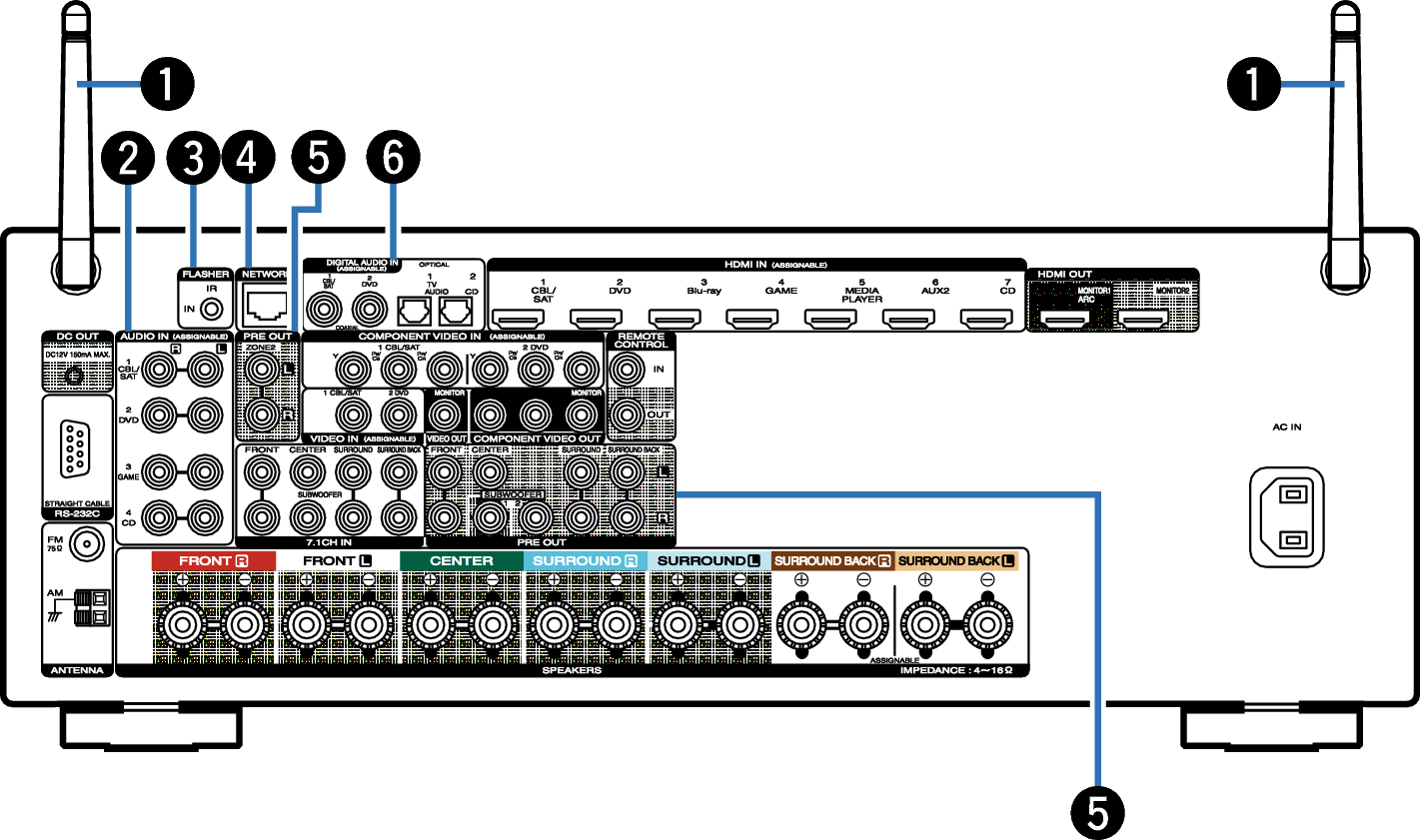

Bakpanelen
Stavantenn för Bluetooth/trådlöst LAN
Res antennen när du ansluter till ett nätverk via trådlöst LAN eller om du ansluter till en handenhet via Bluetooth. länk
Antennklämman kan tas bort från bakpanelen.
Vrid klämman 90 grader åt vänster.
Dra ut antennklämman mot dig.
Antennklämman behövs vid transport av den här enheten. Håll den i säkert förvar.
Fäst antennklämman genom att göra på det omvända sättet för att ta bort den.
Analoga ljudanslutningar (AUDIO)
FLASHER IN-uttag
Används när en styrdosa eller liknande används för att kontrollera enheten.
NETWORK-anslutning
Används för att ansluta en LAN-kabel då man ansluter till ett trådanslutet LAN. länk
PRE OUT-anslutningar
Används för att ansluta en subwoofer med inbyggd förstärkare eller effektförstärkare för ZONE2. länk, länk
Digitala ljudanslutningar (DIGITAL AUDIO)
Komponentvideo-anslutningar (COMPONENT VIDEO)
HDMI-kontakter
Elanslutning (AC IN)
Används för anslutning av nätkabeln. länk
DC OUT-uttag
Används för anslutning av enheter som har triggerfunktion. länk
RS-232C-anslutning
Används för att ansluta automatiska kontroller för hemmet med RS-232C-anslutning. Mer information om seriell styrning av den här enheten finns i bruksanvisningen till styrenheten för hemautomatisering.
FM/AM-antennanslutningar (ANTENNA)
Används för att ansluta en FM-antenn eller AM-ramantenn. länk
7.1-kanalingångar (7.1CH IN)
Används för att ansluta till enheter som har flerkanalsutgångar för ljudet. länk
Video-anslutningar (VIDEO)
Högtalaranslutningar (SPEAKERS)
Används för anslutning av högtalare. länk
REMOTE CONTROL-uttag
Används för anslutning av infraröda mottagare/sändare så att den här enheten och externa enheter ska kunna kontrolleras från ett annat rum. länk
OBSERVERA
Rör inte vid de inre kontaktblecken i kontakterna på den bakre panelen. Du kan avge laddningar av statisk elektricitet som medför att enheten skadas permanent.
