Подключение кабелей к акустической системе
Внимательно проверьте левый (Л) и правый (П) каналы и полярность + (красный) и – (белый) на колонках, присоединенных к устройству, и подключите каналы в соответствии с указанной маркировкой.
Срежьте около 10 мм изоляции с провода колонок, затем или крепко скрутите сердечник провода, или воспользуйтесь клеммами для подключения.
![Conn spCable1](fig/Conn spCable1_RQIFILgpgmxbso.png)
На колонках поверните разъемы для подключения против часовой стрелки и немного ослабьте их.
![Conn spCable2 PM10](fig/Conn spCable2 PM10_OBAOILlrpruhpz.png)

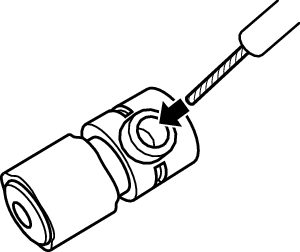

Вставьте кабель от колонок в разъемы.
![Conn spCable3 PM10](fig/Conn spCable3 PM10_OBAOILmvlyawyp.png)

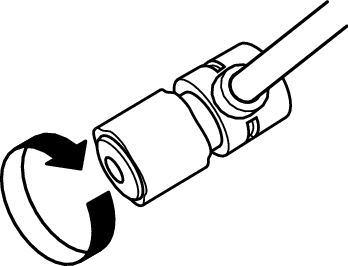

На колонках поверните разъемы для подключения по часовой стрелке и затяните их.
![Conn spCable4 PM10](fig/Conn spCable4 PM10_OBAOILjfvcbtuy.png)

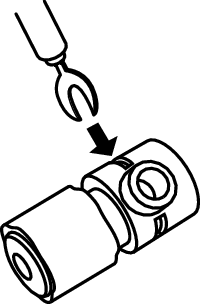

Разъем выступа |
---|
![]() |
