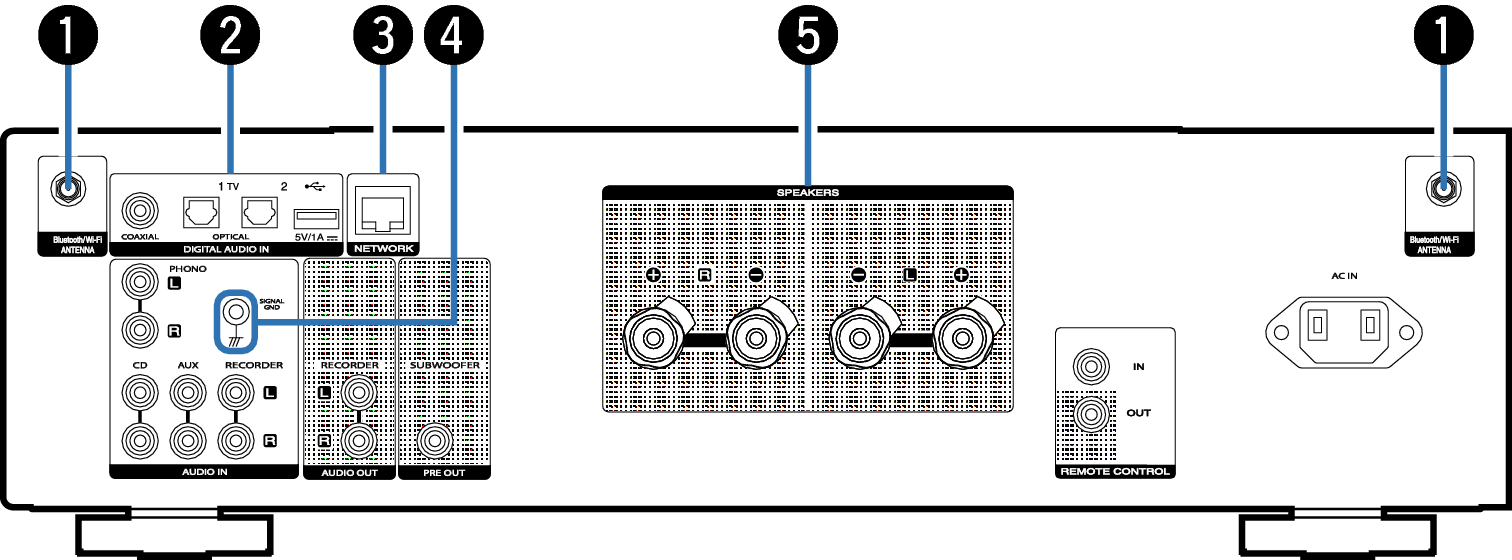

Задняя панель

Name Rear small PM7000N 1

Разъемы для антенн Bluetooth/беспроводной ЛВС

Используются для подключения внешних антенн для соединения по Bluetooth/беспроводной связи при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

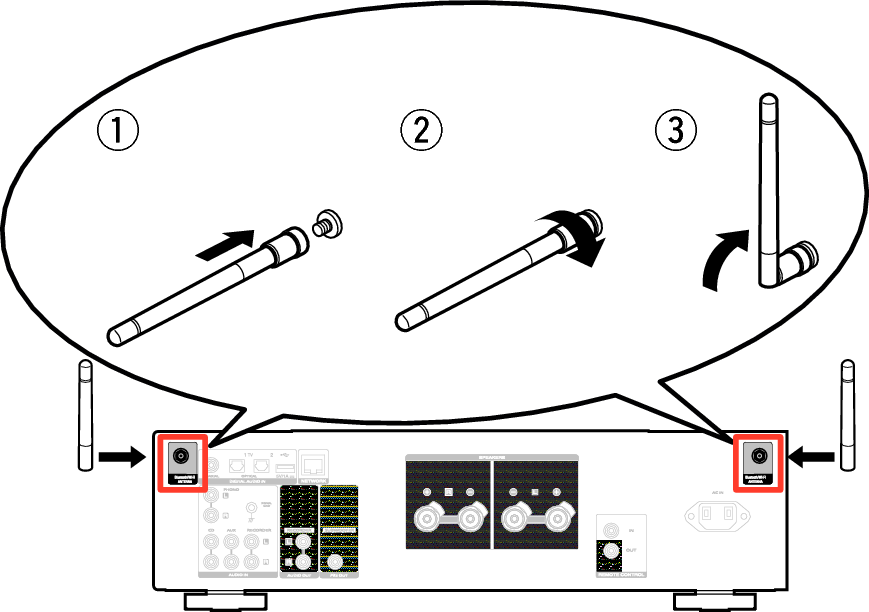

Поместите внешние антенны для соединения по Bluetooth/беспроводной связи ровно в винтовой контакт на задней стороне устройства.
Поверните их по часовой стрелке, пока антенны не будут полностью подключены.
Поверните антенны вверх для наилучшего приема сигнала.
Pict AntennaAngle PM7000N

Разъемы DIGITAL AUDIO IN

Используются для подключения устройств, оборудованных цифровыми выходными аудиоразъемами. ссылка

Используется для подключения USB-накопителей (запоминающих устройств USB). ссылка

Разъем NETWORK

Используется для подключения к кабелю локальной сети при подключении к проводной локальной сети. ссылка

Разъем SIGNAL GND

Используется для подключения заземляющего провода для проигрывателя виниловых дисков. ссылка

Клеммы динамиков (SPEAKERS)

Используются для подключения динамиков. ссылка

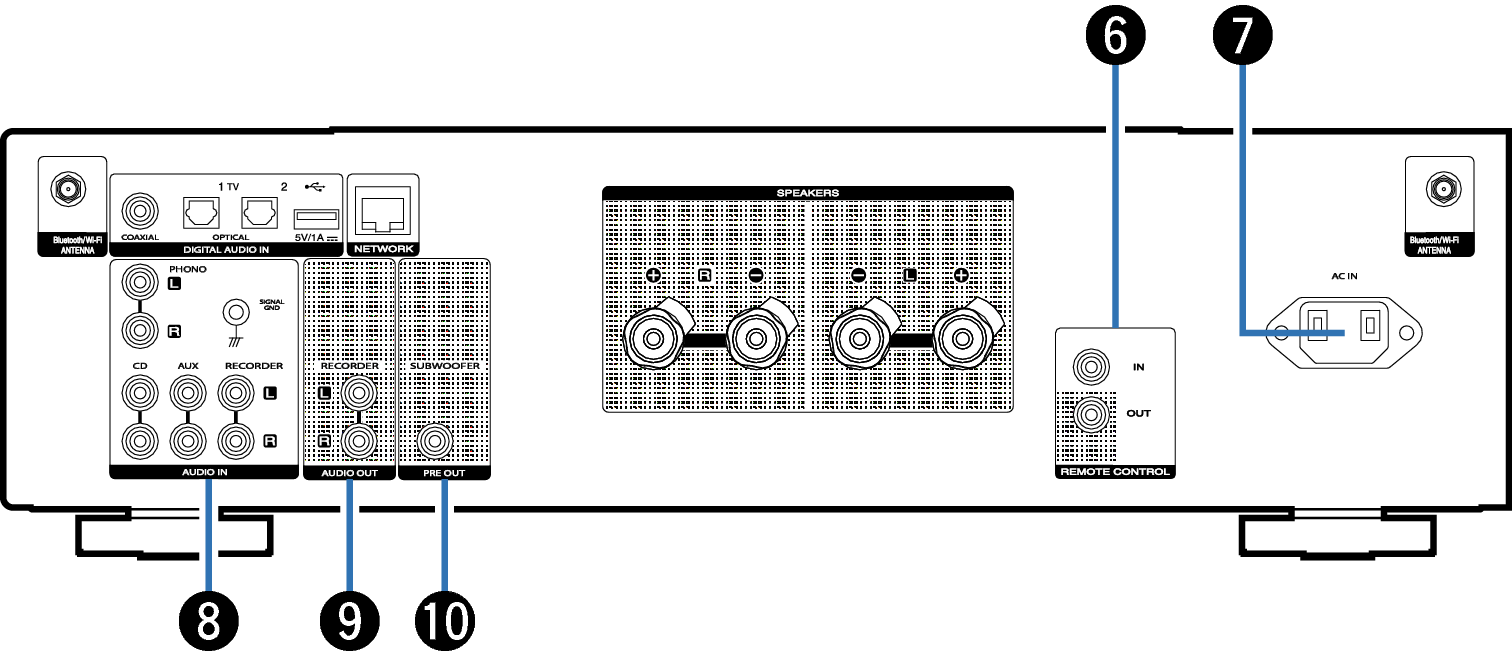

Name Rear small PM7000N 2

Разъемы REMOTE CONTROL

Используются для подключения к аудиоустройству Marantz, поддерживающему функцию дистанционного управления. ссылка

Вход AC (AC IN)

Используется для подключения шнура питания. ссылка

Разъемы AUDIO IN

Используются для подключения устройств, оборудованных выходными аналоговыми аудиоразъемами.

Разъемы AUDIO OUT

Используются для подключения входного разъема записывающего устройства. ссылка

Разъем PRE OUT

Используются для подключения сабвуфера с встроенным усилителем. ссылка
