Vorderseite

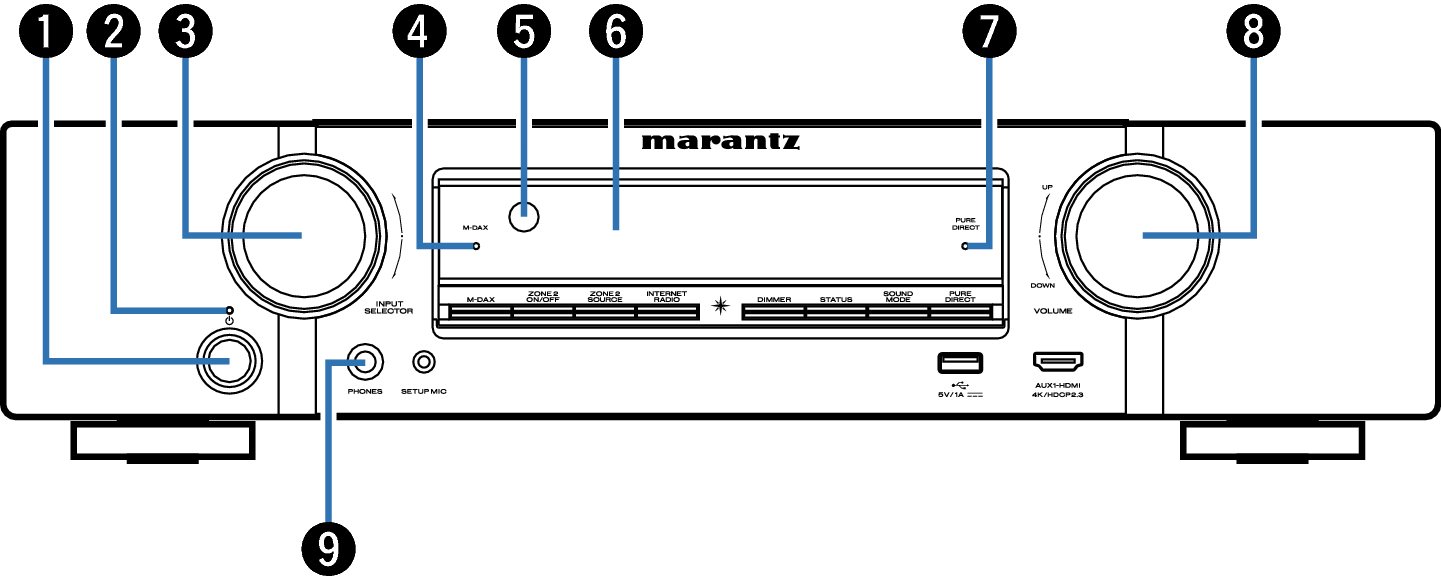

Name Front Small1 N70U

Netzschalter ( Power Button )

Dient zum Ein-/Ausschalten (Standby-Modus) der MAIN ZONE (Raum, in dem sich das Gerät befindet). Link

Netzanzeige

Leuchtet entsprechend dem Einschaltstatus folgendermaßen:

Aus: Eingeschaltet

Rot: Normaler Standby

Orange:

Wenn “HDMI PassThrough” auf “Ein” eingestellt ist
Link

Wenn “HDMI Steuerung” auf “Ein” eingestellt ist
Link

Wenn “Netzwerk-Steuerung” auf “Immer ein” eingestellt ist
Link

INPUT SELECTOR-Knopf

Ermöglicht die Auswahl der Eingangsquelle. Link

M-DAX-Anzeige

Diese leuchtet, wenn der M-DAX-Modus ausgewählt ist. Link

Fernbedienungssensor

Empfängt Signale von der Fernbedienung. Link

Display

Zeigt unterschiedliche Informationen an. Link

PURE DIRECT-Anzeige

Diese leuchtet, wenn der “Pure Direct”-Modus als Klangmodus ausgewählt ist. Link

VOLUME-Knopf

Zur Einstellung des Lautstärkepegels. Link

Kopfhörerbuchse (PHONES)

Ermöglicht den Anschluss von Kopfhörern.

Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton mehr aus den angeschlossenen Lautsprechern zu hören, auch nicht über die PRE OUT-Anschlüsse.

HINWEIS

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.

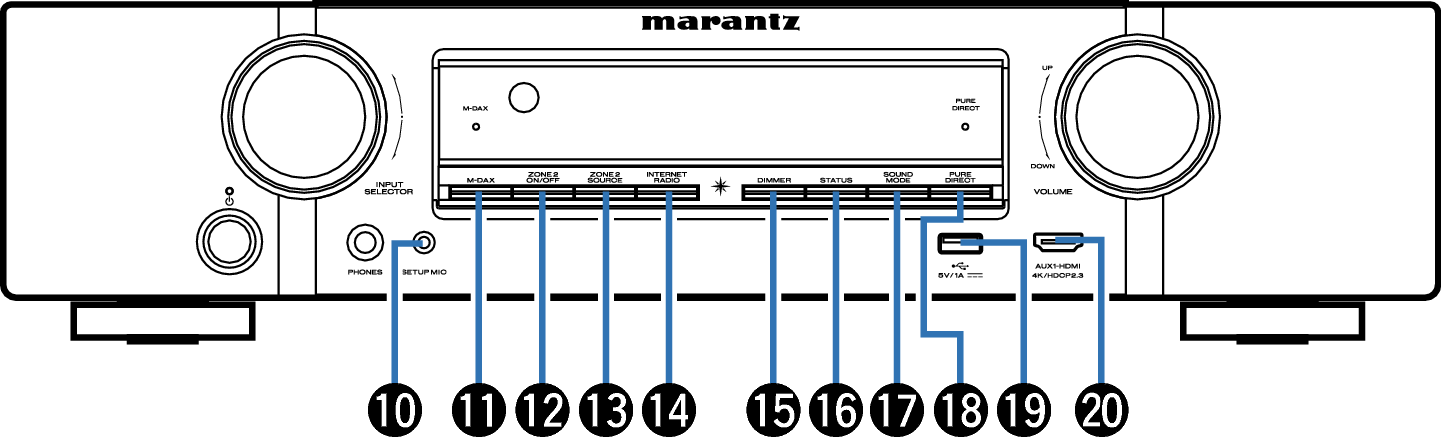

Name Front Small2 N70U

SETUP MIC-Buchse

Wird zum Anschließen des mitgelieferten Mikrofons für die Klangkalibrierung verwendet. Link

M-DAX-Taste

Schaltet in den M-DAY-Modus um. Link

ZONE2 ON/OFF-Taste

Schaltet ZONE2 (weiterer Raum) ein/aus. Link

ZONE2 SOURCE-Taste

Ermöglicht die Auswahl der Eingangsquelle für ZONE2. Link

INTERNET RADIO-Taste

Schaltet den Eingang auf “HEOS Music” – “TuneIn Internet-Radio” um. Link

DIMMER-Taste

Mit jedem Druck auf die Taste ändert sich die Helligkeit des Displays. Link

STATUS-Taste

Mit jedem Druck auf die Taste ändern sich die im Display angezeigten Informationen.

SOUND MODE-Taste

Wechseln des Klangmodus. Link

PURE DIRECT-Taste

Schaltet den Klangmodus zwischen Direct, Pure Direct und Surround-Automatik um.

USB-Port ( Icon USB )

Dieser wird verwendet, um USB-Speicher (wie USB-Speichergeräte) anzuschließen. Link

AUX1-HDMI-Anschluss

Für den Anschluss von mit dem HDMI-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link
