Eingangszuordnung

Wenn Sie die Anschlüsse entsprechend den Beschriftungen der Audio-/Video-Anschlüsse dieses Geräts vornehmen, können Sie einfach auf eine der Auswahltasten für die Eingangsquelle drücken, um Audio oder Video von dem angeschlossenen Gerät wiederzugeben.

Ändern Sie die Zuordnung des HDMI-Eingangsanschlusses, des digitalen Audioeingangsanschlusses, des analogen Audioeingangsanschlusses, des Component Video-Eingangsanschlusses und des Videoeingangsanschlusses, wenn Sie eine andere Eingangsquelle anschließen als die aufgedruckten Audio-/Videoeingangsanschlüsse dieses Geräts.

Legt den Audio-Eingangsmodus für jede “INPUT MODE”-Quelle fest. “AUTO” wird normalerweise für diese Einstellung empfohlen. Dies erkennt automatisch die in dieses Gerät eingegebenen Signale und gibt diese wieder, priorisiert in der folgenden Reihenfolge: HDMI Open Left DIGITAL Open Left ANALOG.

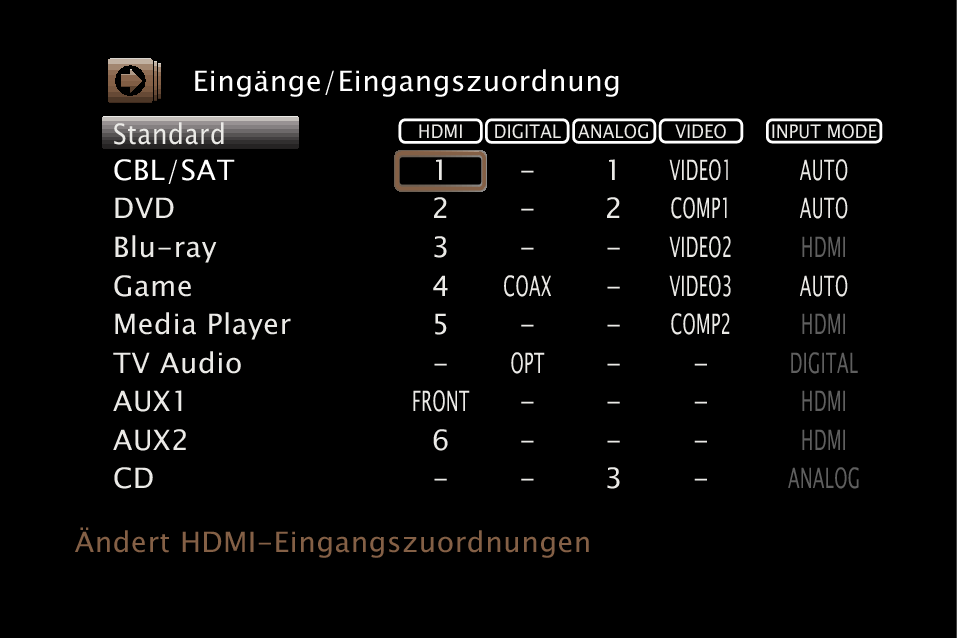

GUI InputAssign N70U

Standardmäßig sind die einzelnen Elemente folgendermaßen eingestellt.

Eingangsquelle

Eingangsanschluss

INPUT MODE

HDMI

DIGITAL

ANALOG

VIDEO

CBL/SAT

1

1

VIDEO1

AUTO

DVD

2

2

COMP1

AUTO

Blu-ray

3

VIDEO2

HDMI

Game

4

COAX

VIDEO3

AUTO

Media Player

5

COMP2

HDMI

TV Audio

OPT

DIGITAL

AUX1

FRONT

HDMI

AUX2

6

HDMI

CD

3

ANALOG

Zur Beachtung für Benutzer von Set-Top-Box/Satellit

Bei Verwendung eines digitalen Audioausgangs an einer Fernseher-/Satelliten-Box:

Zur Wiedergabe des zu “HDMI” zugewiesenen Videosignals zusammen mit dem zu “Eingangszuordnung” - “DIGITAL” zugewiesenen Audiosignal müssen Sie im Menü “INPUT MODE” die Option “DIGITAL” auswählen.

Derselbe Eingangsanschluss kann mehreren Eingangsquellen zugewiesen werden. Weisen Sie zum Beispiel denselben HDMI-Eingangsanschluss mehreren Quellen zu, um jede Eingangsquelle nach Belieben in Kombination mit analogem oder digitalem Audio zu verwenden. Stellen Sie in solchen Fällen den Audio-Anschluss für die Wiedergabe unter “INPUT MODE” ein. (Diese Funktion wird über ein Firmware-Update unterstützt.)

HDMI

Stellen Sie hier die Änderung der HDMI-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.

1 / 2 / 3 / 4 / 5 / 6 / 7 /
FRONT:

Der ausgewählten Eingangsquelle wird ein HDMI-Eingangsanschluss zugewiesen.

–:

Der ausgewählten Eingangsquelle wird kein HDMI-Eingangsanschluss zugewiesen.

Wenn “HDMI Steuerung” oder “ARC” auf “Ein” eingestellt wird, kann der “HDMI”-Eingangsanschluss nicht dem “TV Audio” zugeordnet werden. (HDMI SteuerungLink, ARCLink)

Die eARC-Funktion funktioniert nicht, wenn “HDMI” als “TV Audio”-Eingangsquelle eingestellt ist.

DIGITAL

Stellen Sie hier die Änderung der Digitalaudio-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.

COAX (Koaxial) /
OPT (Optisch):

Der ausgewählten Eingangsquelle wird ein digitaler Audio-Eingangsanschluss zugewiesen.

–:

Der ausgewählten Eingangsquelle wird kein digitaler Audio-Eingangsanschluss zugewiesen.

ANALOG

Stellen Sie hier die Änderung der Analogaudio-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.

1 / 2 / 3:

Der ausgewählten Eingangsquelle wird ein analoger Audio-Eingangsanschluss zugewiesen.

–:

Der ausgewählten Eingangsquelle wird kein analoger Audio-Eingangsanschluss zugewiesen.

VIDEO

Stellen Sie hier die Änderung der Component Video-Eingangsanschlüsse und der Composite-Video-Eingangsanschlüsse ein, die den Eingangsquellen zugeordnet sind.

COMP1 (Component Video) / COMP2 /
VIDEO1 / VIDEO2 /
VIDEO3:

Der ausgewählten Eingangsquelle wird ein Videoeingangsanschluss zugewiesen.

–:

Der ausgewählten Eingangsquelle wird kein Videoeingangsanschluss zugewiesen.

INPUT MODE

Legen Sie die Audio-Eingangsmodi für alle Eingangsquellen fest.

Es ist in der Regel empfehlenswert, den Audio-Eingangsmodus auf “AUTO” einzustellen.

AUTO
(Standard):

Eingangssignal automatisch erkennen und wiedergeben.

HDMI:

Nur Signale vom HDMI-Eingang wiedergeben.

DIGITAL:

Nur Signale vom digitalen Audioeingang wiedergeben.

ANALOG:

Nur Signale vom analogen Audioeingang wiedergeben.

Wenn ein digitales Signal ordnungsgemäß eingespeist wird, leuchtet die Anzeige DIG. auf dem Display. Wenn die Anzeige DIG. nicht leuchtet, überprüfen Sie die “Eingangszuordnung” und die Verbindungen. Link

Ist “HDMI Steuerung” auf “Ein” eingestellt und ein ARC-kompatibler Fernseher über die HDMI MONITOR-Anschlüsse angeschlossen, wird der Eingangsmodus mit der Eingangsquelle “TV Audio” auf ARC festgelegt.

Wenn ein mit der eARC-Funktion kompatibler Fernseher an den HDMI MONITOR-Anschluss angeschlossen wird, wird der Eingangsmodus, dessen Eingangsquelle “TV Audio” ist, fest auf eARC eingestellt.

Standard

Die Einstellungen “Eingangszuordnung” werden auf die Standardeinstellungen zurückgesetzt.
